330101-01-39-10-01-05 ورقة بيانات ودليل تقني لسلسلة Bently Nevada

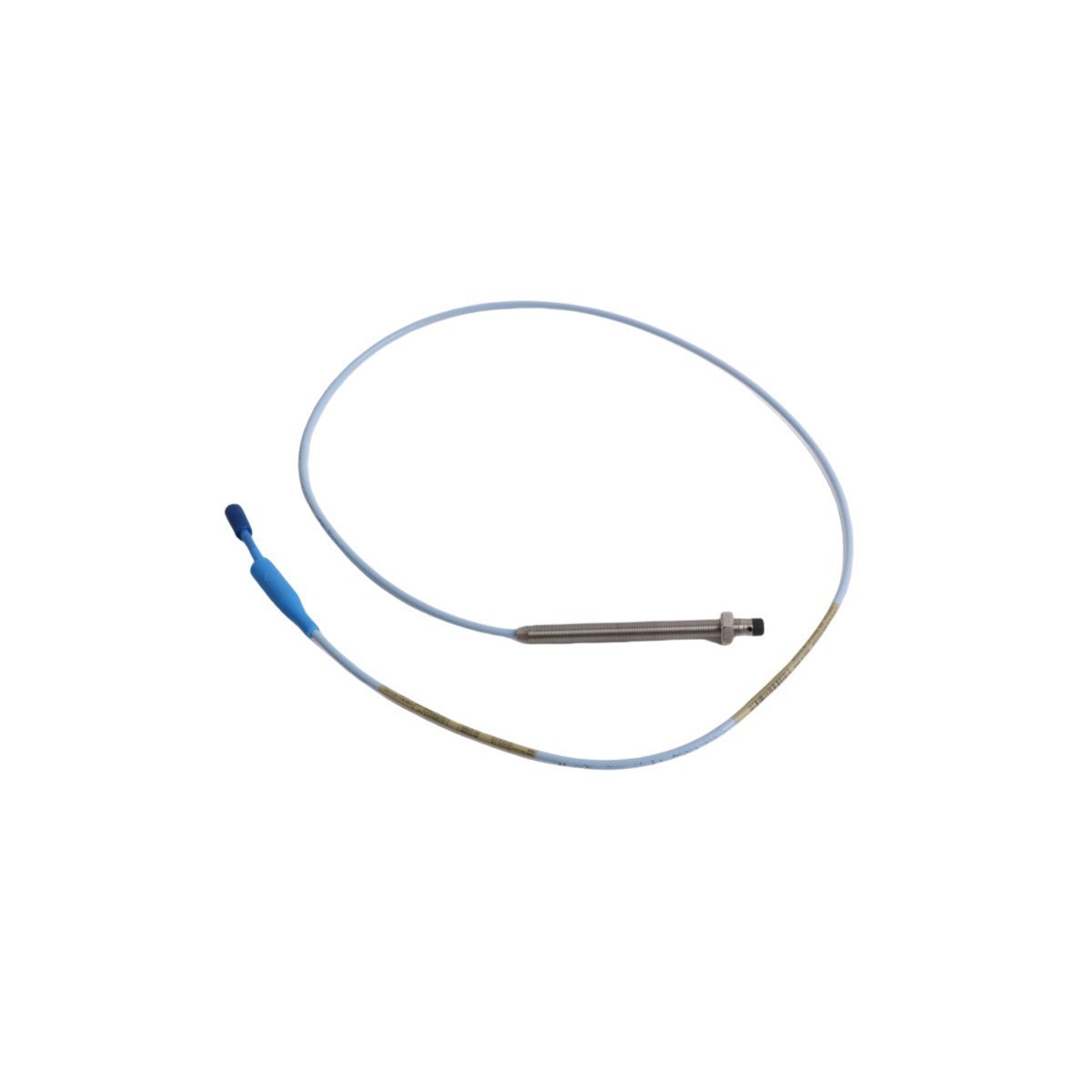

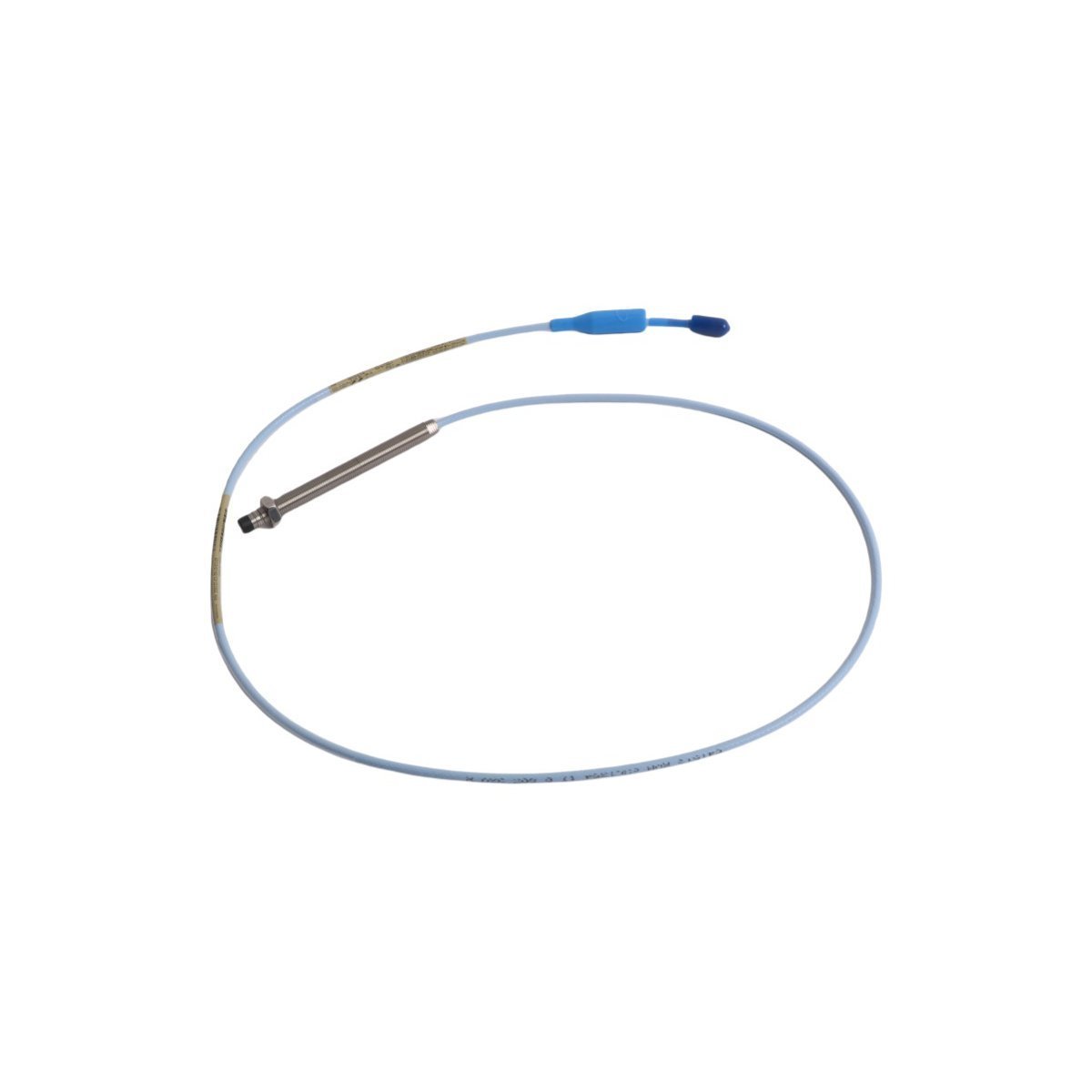

مسابير التقارب من سلسلة Bently Nevada 330101-01-39-10-01-05 Proximity Probes 3300 XL

Bently Nevada

مسابير التقارب من سلسلة Bently Nevada 330101-01-39-10-01-05 Proximity Probes 3300 XL

SKU: 330101-01-39-10-01-05

متوفر في المخزون

الأبعاد: 210 مم × 170 مم × 85 مم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: المستشعرات ومحركات التقارب, بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

العلامات : Bently Nevada 3300 XL, Proximity Probes, Proximity Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Bently Nevada 330101-01-39-10-01-05 (مسابر التقارب 330101) لقياس إزاحة العمود بدون تلامس وقياسات الاهتزاز الديناميكي في أنظمة حماية الماكينات من السلسلة 3500، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تستخدم الأجهزة مبادئ التشغيل الحالية الدوامة بالترددات الراديوية لاستشعار فجوات المسافة المادية بين طرف المسبار 8 مم وكتلة الهدف الدوارة، مما ينتج جهدًا تناظريًا مستمرًا يتناسب مع المسافة.

تحليل معلمة رمز الخيار

تحدد متغيرات اللاحقة الأبجدية الرقمية التركيب الميكانيكي المحدد وخيارات الخيط والشهادات الخاصة بتجميع الأجهزة:

01: خيار خيط 3/8-24 UNF مع تكوين قياسي للتثبيت العكسي.
39: الطول الإجمالي غير الملولب المحدد 3.9 بوصة.
10: الطول الإجمالي للحافظة المحدد 1.0 بوصة.
01: خيار الطول الإجمالي للكابل المحدد 1.0 متر (3.3 قدم).
05: شهادات وموافقات هندسية متعددة للمناطق الخطرة.

مقاييس القياس الفني

المعلمة	المواصفات
النموذج	330101-01-39-10-01-05
العلامة التجارية	بنتلي نيفادا
المنشأ	الولايات المتحدة
الوزن	0.32 كجم
أبعاد الشحن	210 مم × 170 مم × 85 مم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مُشتق عبر حلقة واجهة Proximitor المتصلة 3300 XL (الجهد الاسمي -24 VDC)
النطاق الخطي	نطاق اسمي 2.0 مم (80 ميل) يبدأ عند خط أساس -2.0 VDC
عامل القياس	7.87 فولت/مم (200 ملي فولت/ميل) اسميًا عند اقترانه بمستشعر Proximitor متطابق

قياس مسبار التيار الدوامي وديناميكيات الدوار

يتطلب هيكل الطرف 8 مم تكوينات قياس محددة لمسبار التيار الدوامي لتتبع المعلمات الفيزيائية للمكونات عالية السرعة بشكل صحيح. أثناء حلقات تجميع الماكينة الأولية، يجب التحقق من صحة جهد الفجوة الدقيق (أهداف -10 VDC) لمعايرة نقطة المركز الثابت للنطاق الخطي. يعزل وضع التثبيت الصحيح حلقة الدائرة عن المجالات المغناطيسية غير الخطية الناتجة عن ديناميكيات الدوار المعقدة، مع الحفاظ على مسافات قمع التداخل القياسية عندما تكون مستشعرات التقارب متداخلة بالقرب من بعضها البعض داخل نفس غلاف المحمل.

مكتب الاستفسارات الفنية

س: لماذا يلزم التحقق من صحة جهد الفجوة (أهداف -10 VDC) قبل تشغيل النظام؟

ج: يمثل انحياز -10 VDC المركز الفيزيائي للنطاق الخطي 2.0 مم، مما يسمح بمساحة رأس متساوية لتذبذبات الإشارة الإيجابية والسلبية ضمن حدود الاهتزاز من الذروة إلى الذروة.

س: هل يمكن توصيل مجموعة المسبار بطول 1.0 متر مباشرة بمستشعر Proximitor بطول 9.0 أمتار؟

ج: لا، يتطلب المسبار بطول 1.0 متر كابل تمديد متطابق بطول 4.0 أمتار ليعمل بشكل صحيح مع مستشعر Proximitor بطول 5.0 أمتار، أو كابل تمديد بطول 8.0 أمتار لمستشعر Proximitor بطول 9.0 أمتار، مع الحفاظ على قياس مسبار التيار الدوامي المصنع.

س: ما هي مادة الهدف المطلوبة لتحقيق عامل القياس الموثق؟

ج: النظام مُعاير من المصنع لأهداف فولاذ AISI 4140. يؤدي الانحراف الكبير في تركيبة الكربون أو السبائك المستهدفة إلى تغيير الخصائص الكهرومغناطيسية ويتطلب إعادة معايرة ميدانية.

توجيهات التجميع الميداني

قم بتثبيت غلاف المسبار بإحكام لتجنب تشوهات الرنين الناتجة عن حلقات اهتزاز الماكينة الهيكلية.
حافظ على مسافة لا تقل عن ثلاثة أقطار لطرف المسبار من أي معادن هيكلية مجاورة لتجنب تشتت المجال وتشويه القياس.
نظف جميع موصلات المحاور الدقيقة بمذيب خالٍ من الزيوت وجففها تمامًا قبل التوصيل الميكانيكي.
قم بتركيب أطقم الأكمام المصنوعة من السيليكون ذاتية الالتصاق والمقاومة للحرارة العالية فوق وصلات التوصيل المتشابكة لحجب تسرب الرطوبة داخل غلاف المحمل.

جرد حزمة الشراء

(1) مسبار تقارب Bently Nevada 330101-01-39-10-01-05 8 مم
(1) غطاء موصل طرف الكابل المحوري
(2) صواميل سداسية ملولبة
(1) ورقة بيانات امتثال المنتج ومعايرته
