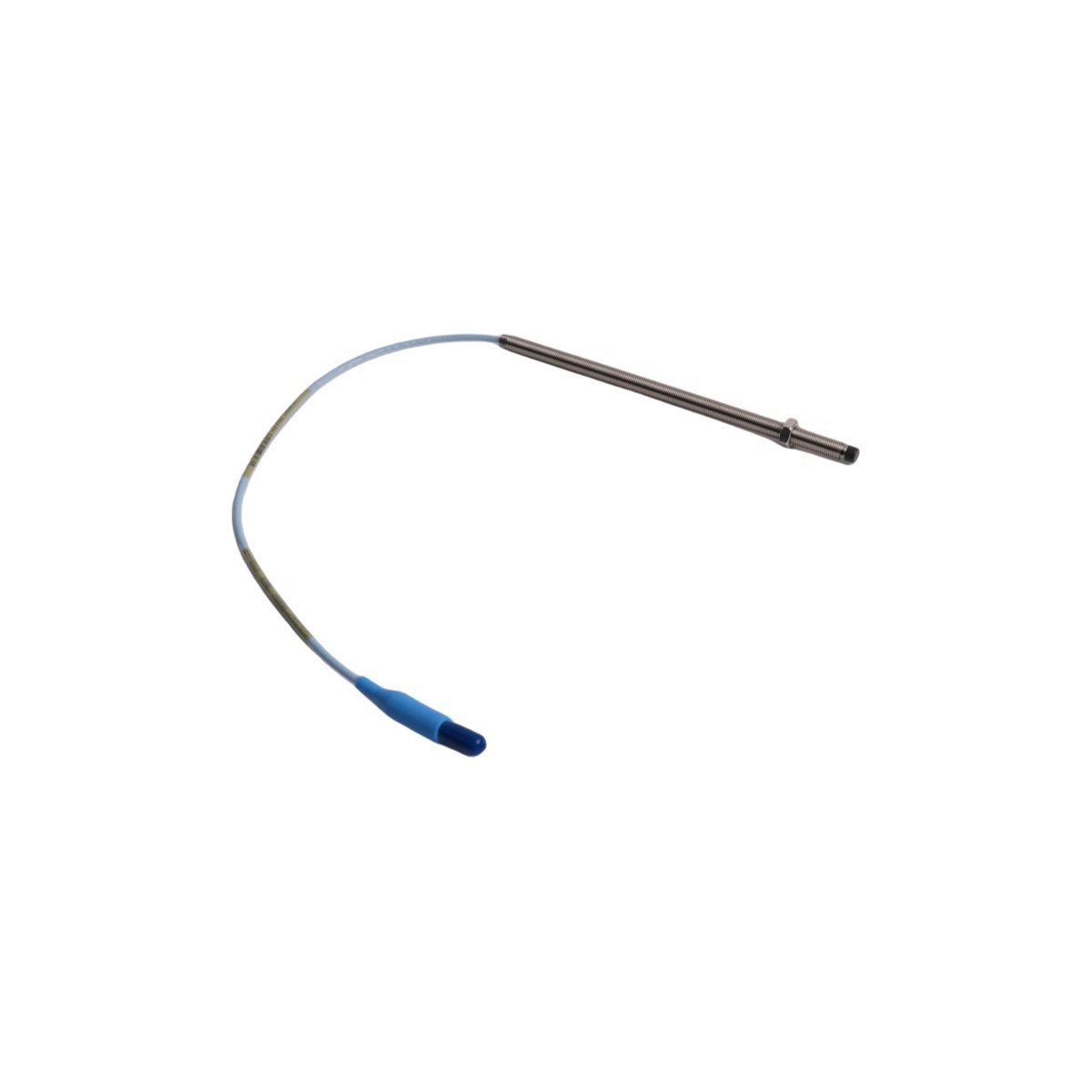

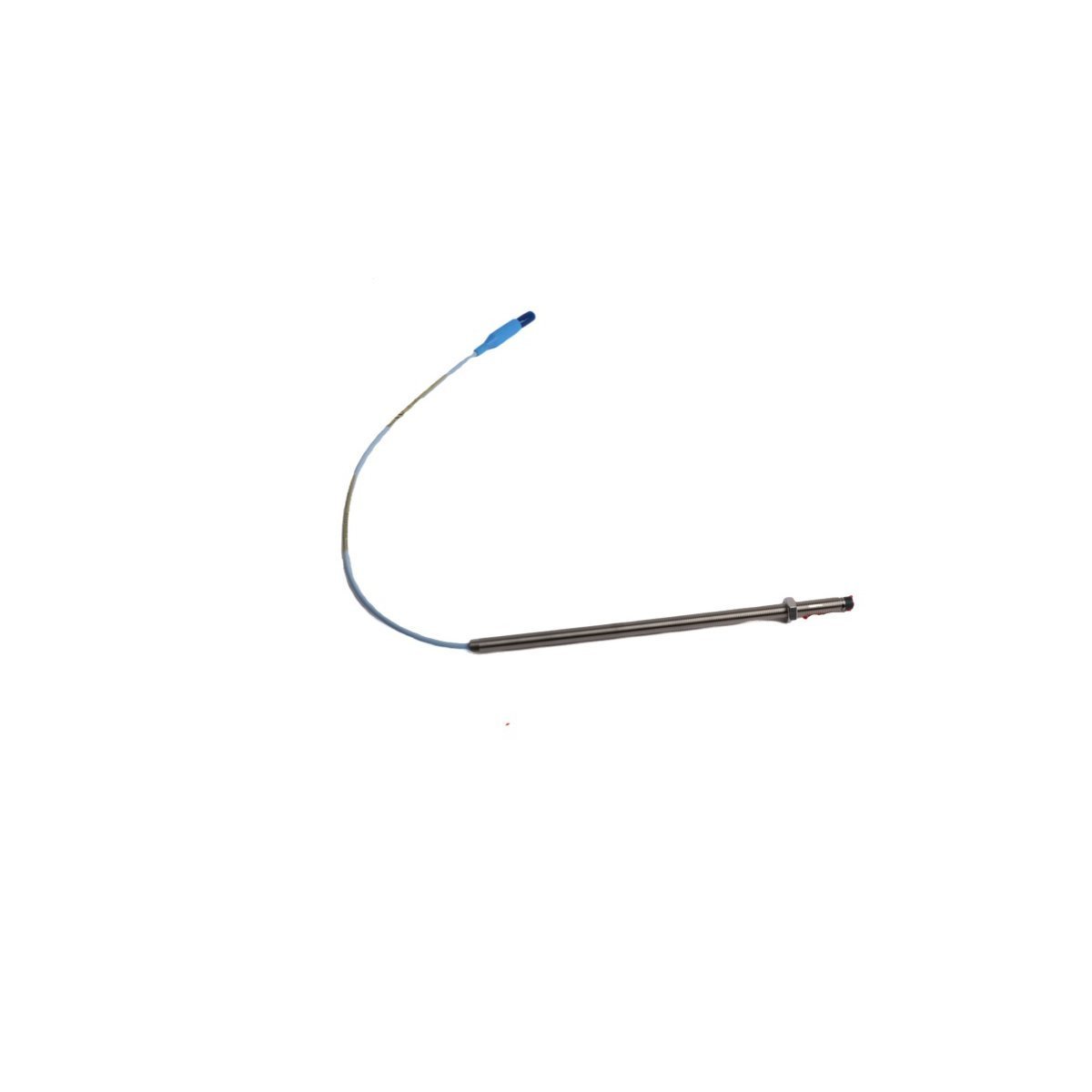

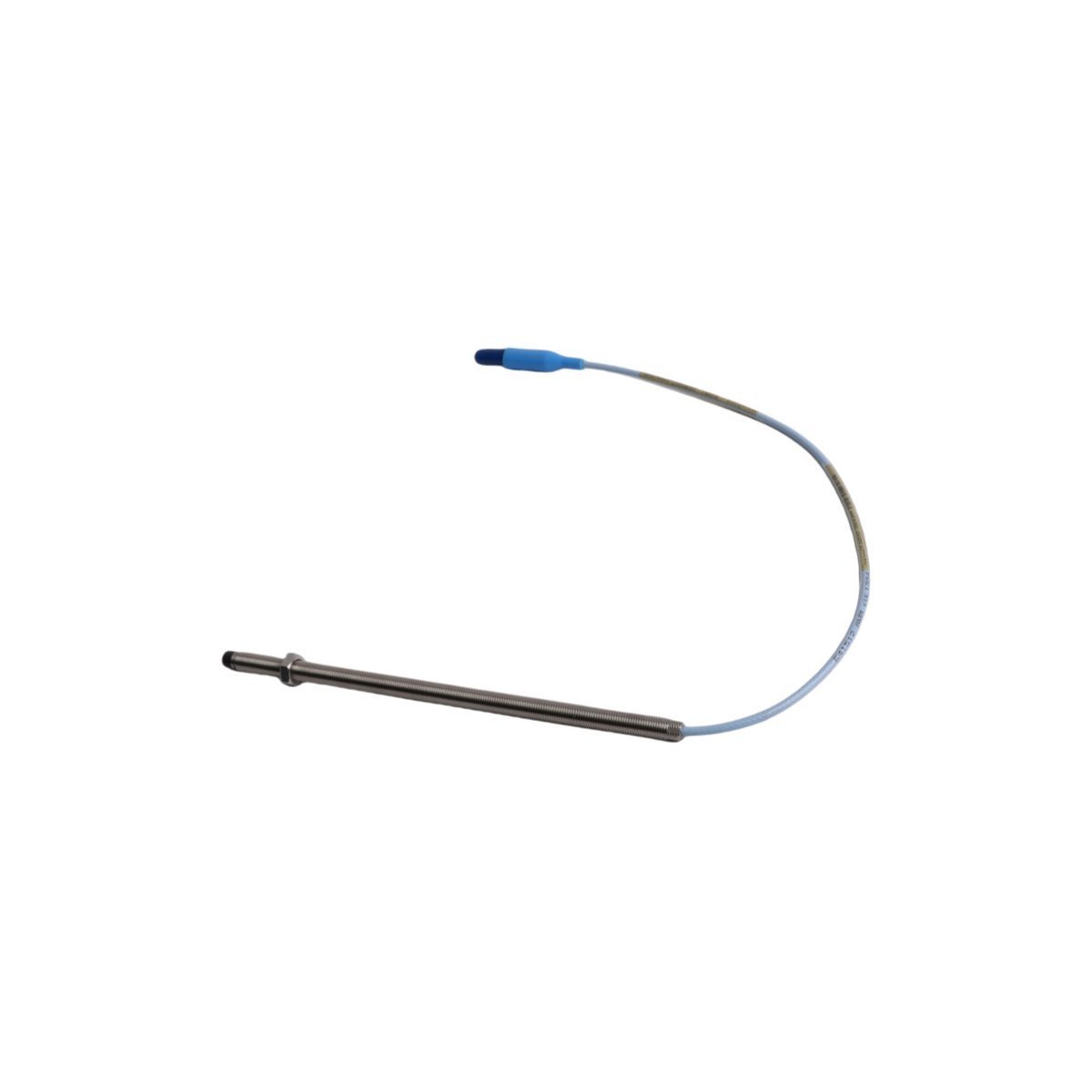

يعمل Bently Nevada 330101-00-85-05-01-05، والمصنّف أيضًا باسم 330101 مجس التقارب، كمكون أجهزة مخصص لقياسات الاهتزاز والإزاحة بدون اتصال ضمن منصات حماية الآلات من سلسلة 3300 XL.

مصفوفة تسمية اللاحقة

• 330101: مسبار 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع

• -00: طول غير ملولب (0.0 بوصة)

• -85: الطول الإجمالي للحالة (8.5 بوصة)

• -05: الطول الإجمالي (0.5 م / 1.6 قدم)

• -01: موصل ClickLoc متحد المحور مصغر، غطاء مقاوم للسوائل

• -05: موافقات Bureau Veritas (BV) البحرية والمناطق الخطرة القياسية

المعلمات الفيزيائية والكهربائية

التحقق من إشارة التيار الدوامي والقياس

يعمل مسبار 3300 XL 8 مم على مبادئ التيار الدوامي، ويتطلب معايرة واضحة تتوافق مع معدن الهدف (فولاذ AISI 4140 القياسي). يتطلب التركيب في الموقع تحققًا دقيقًا من جهد الفجوة لتثبيت نقطة المركز الميكانيكية الاسمية. يجب على الفنيين مراقبة جهد التحيز DC عبر خرج مستشعر Proximitor، وتعديل الوضع الفعلي حتى الوصول إلى جهد الفجوة المستهدف -10.0 VDC، والذي يتوافق مع نقطة المنتصف لمغلف المعايرة الخطي. تتم إدارة قمع التداخل هيكليًا من خلال هندسة رأس 8 مم والتدريع المحوري، مما يمنع تداخل المجال المغناطيسي عند تركيب عدة مجسات على مقربة شعاعية ضيقة على أغطية محمل الدوار.

محتويات العبوة

• 1 × مجس تقارب Bently Nevada 330101-00-85-05-01-05

• 2 × صواميل سداسية للقفل (خيط 3/8-24 UNF)

• 1 × غطاء واقي موصل سيليكون (مثبت مسبقًا)

• 1 × حزمة شهادة معايرة وتوافق المصنع

إرشادات التركيب الميداني

التركيب الميكانيكي الصحيح إلزامي لتجنب قص طرف المسبار أو تدهور الإشارة. يجب ربط المسبار في الحامل باستخدام مقياس خلوص معاير أو عن طريق قياس جهد الفجوة DC ديناميكيًا. تأكد من أن طرف المسبار يحافظ على مسار واضح غير ملولب لمنع تداخل الجدار الجانبي من منفذ التركيب؛ أي معدن مجاور داخل أسطوانة بقطر 16 مم حول الطرف سيتسبب في تشوه مجال التيار الدوامي وتحريف عامل المقياس. يجب شد موصل ClickLoc المحوري المصغر يدويًا حتى يتم الشعور بنقرة إيجابية. لا تستخدم الكماشة أو المفاتيح على الموصل المحوري. قم بتوجيه كابل المسبار عبر قناة مرنة مخصصة، مع التأكد من عدم تجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم. يجب عزل وصلات الكابلات الإضافية عن الحلقات الأرضية باستخدام واقيات الموصلات أو أكمام الانكماش الحراري العازلة.

بيانات اللوجستيات والتعبئة

وقت التسليم هو 2-7 أيام عند الانتهاء من الدفع، ويتم توجيهه عبر قنوات DHL/FEDEX/UPS السريعة المميزة لضمان السلامة الهيكلية أثناء النقل. يتم تغليف جميع الوحدات في عبوات صناعية متخصصة مضادة للكهرباء الساكنة، باستخدام أكياس محكمة الإغلاق حاجبة للرطوبة مصحوبة بحشوات رغوية من البولي إيثيلين عالية الكثافة تتناسب مع الشكل لحماية الكابل المحوري المدمج وتجميع الطرف السيراميكي الحساس من الصدمات الميكانيكية أثناء مناولة الشحن الدولي.

ملاحظات التوضيح الفني

س: ما هو الإجراء إذا لم يتمكن جهد الفجوة من الاستقرار عند -10 VDC أثناء التركيب؟

ج: تحقق من وجود تباين هيكلي أو معادن غير 4140 على سطح العمود المستهدف. إذا اختلفت مادة العمود عن فولاذ AISI 4140 القياسي، يتغير عامل المقياس، مما يتطلب إعادة معايرة Proximitor أو تطبيق عوامل تصحيح يدوية على تكوين شاشة TSI.

س: هل يمكن توصيل هذا المسبار بطول 0.5 متر مباشرة بشاشة 3500؟

ج: لا. المسبار هو محول سلبي ويجب توصيله عبر كابل تمديد 3300 XL مناسب بمستشعر Proximitor 3300 XL. يجب أن يساوي الطول الإجمالي للمسبار بالإضافة إلى كابل التمديد الطول المضبط للمقرب (عادةً 5.0 أمتار أو 9.0 أمتار).

س: هل يُسمح بتبديل المسبار أو فصله أثناء تشغيل شاشة الآلة؟

ج: سيؤدي فصل وصلة المسبار المحورية أثناء تشغيل Proximitor إلى تشبع تيار حلقة الشاشة، مما يدفع قناة الشاشة المرتبطة إلى حالة خطأ "غير موافق". سيؤدي ذلك إلى منع الرحلات لتلك القناة ولكنه لن يتلف الجهاز.
