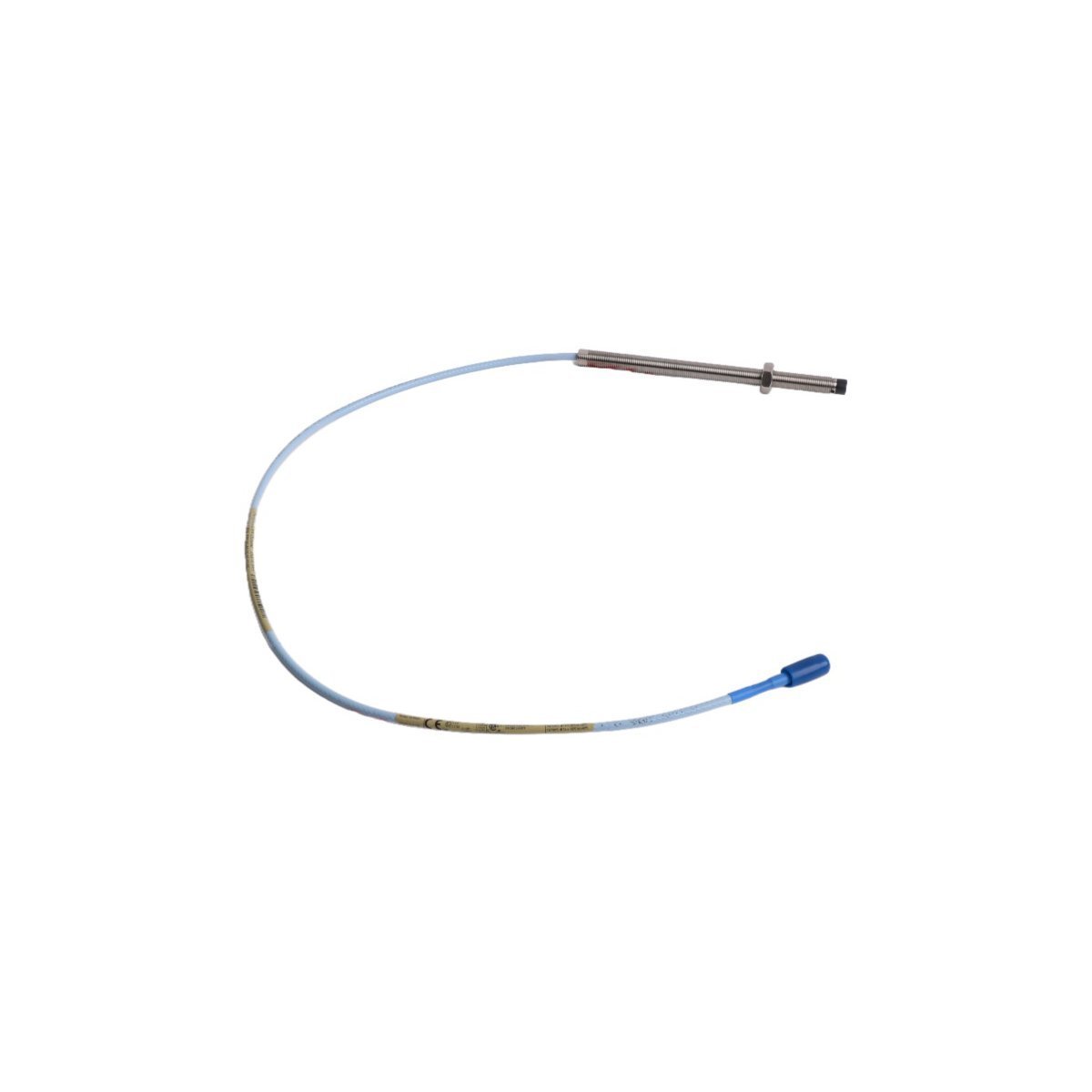

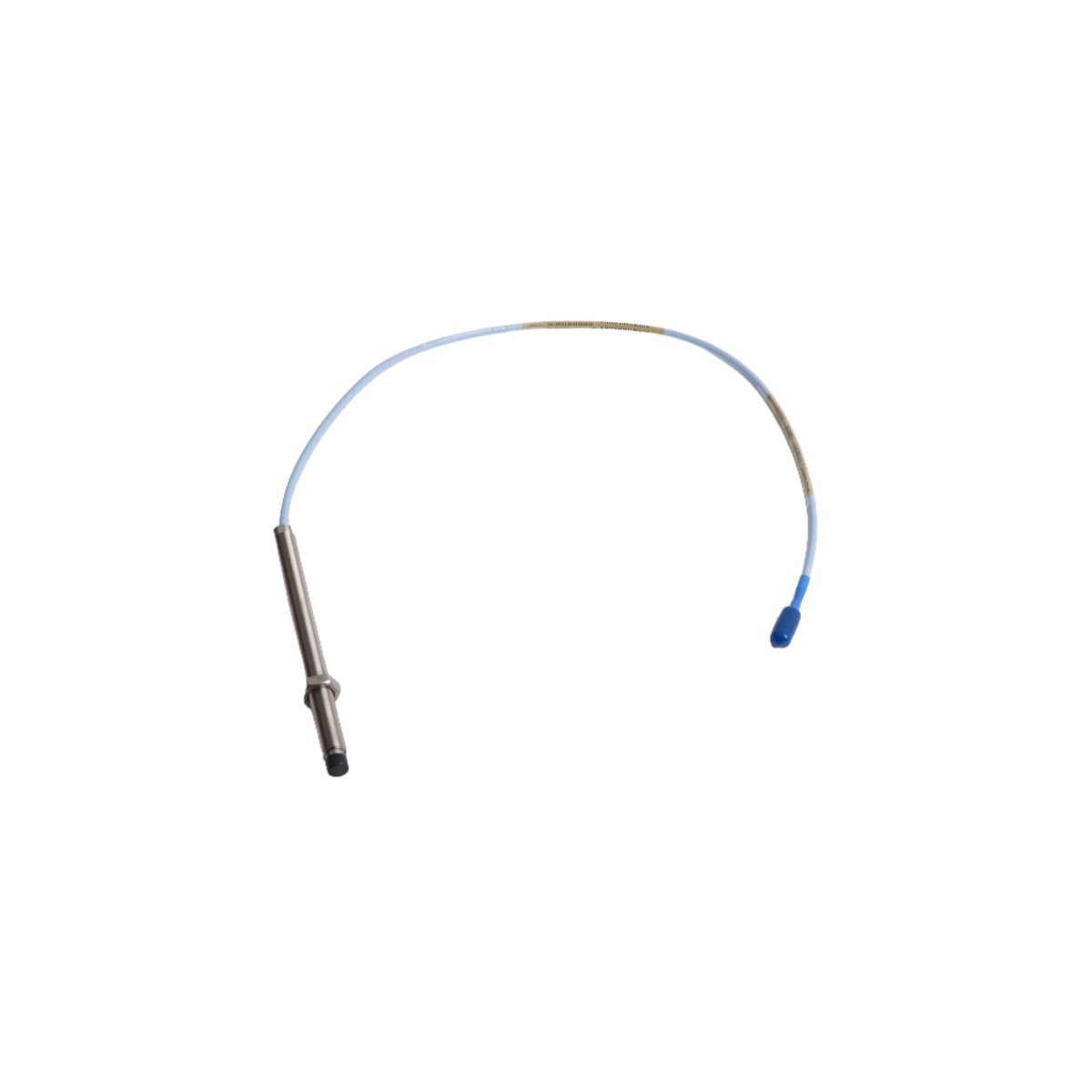

يُعد Bently Nevada 330101-00-53-05-02-05 مجسات التقارب 330101 الأساسية المستخدمة لإجراء قياسات إزاحة العمود غير المتصلة والاهتزازات الديناميكية عبر منصات نظام حماية الآلات Bently Nevada 3500. يستهدف المجس المسافات الساكنة والديناميكية بين طرف المستشعر والسطح المتحرك للعمود المرصود، مما يولد حلقة إشارة تناظرية غير منقطعة تراقب تفاوتات الماكينة الحرجة.

تفاصيل اللاحقة ومصفوفة النموذج

• 330101: مجس تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، تكوين كابل متحد المحور قياسي.

• 00: خيار الطول غير الملولب (0.0 بوصة).

• 53: خيار طول الهيكل الكلي (5.3 بوصة).

• 05: خيار الطول الكلي (0.5 متر، حوالي 1.6 قدم).

• 02: خيار الموصل ونوع الكابل (موصل ClickLoc متحد المحور مصغر، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات بما في ذلك الموافقات على السلامة الجوهرية ATEX/IECEx).

المواصفات الفنية للأجهزة

معايرة مجسات التيار الدوامي والتحقق من جهد الفجوة

يصدر المجس 330101-00-53-05-02-05 مجالًا راديويًا عالي التردد (RF) من طرفه الذي يبلغ قطره 8.0 مم للتفاعل مباشرة مع مادة الهدف الدوارة. لتحديد منحنى معايرة دقيق مقابل ديناميكيات الدوار المتقلبة، يتطلب التكوين الميداني تحققًا صارمًا من جهد الفجوة. يؤدي تعديل عمق الإدخال الفعلي حتى يشير خرج مستشعر Proximitor إلى -10 فولت تيار مستمر تمامًا إلى استهداف نقطة المنتصف الدقيقة لغلاف التتبع الخطي البالغ 2.0 مم. يحافظ هذا المحاذاة المكانية على دقة معايرة مجس التيار الدوامي في المصنع. علاوة على ذلك، يجب حساب فترات الفصل المكاني المناسبة وتطبيقها أثناء تصميم دعامة متعددة المجسات للحفاظ على قمع التداخل والقضاء على التداخل الاستقرائي بين قنوات القياس المتجاورة.

الأسئلة المتداولة

س: هل يدعم مجس التقارب 3300 XL هذا التبديل السريع المستمر عبر الإنترنت عند وصلة ClickLoc؟

ج: نعم، تقبل الحلقة استبدال الأجهزة. ومع ذلك، فإن فصل الموصل المتحد المحور يقطع الموجة الحاملة عالية التردد RF، مما يتسبب في تسجيل بطاقة المراقبة المطابقة علامة خطأ محول (غير موافق) فورية. يجب وضع قناة التتبع في تجاوز يدوي للبرنامج قبل فصل واجهة الموصل.

س: هل يمكن استخدام مجس 330101 هذا مع مستشعرات Proximitor الأقدم من سلسلة 7200 بحجم 8 مم؟

ج: لا. لا تتطابق خصائص الملف الداخلي وتحسين الطول الكهربائي لسلسلة 3300 XL مع معلمات تعديل سلسلة 7200 القديمة. يؤدي خلط هذه المنصات إلى إلغاء معايرة مقياس مجس التيار الدوامي ويؤدي إلى بيانات إزاحة خاطئة.

س: كيف يؤثر التشغيل بملف تعريف هدف غير فولاذي من نوع 4140 على جهد الخرج التناظري؟

ج: تؤدي اختلافات التركيب المعدني إلى تعديل النفاذية المغناطيسية للهدف. تعمل الأهداف غير المصنوعة من فولاذ 4140 على تشويه مصفوفة معايرة التتبع الخطي، مما يحول عامل المقياس بعيدًا عن المعيار 7.87 فولت/مم. إذا تم استخدام أنواع أخرى من الفولاذ، يجب أن يخضع النظام لإعادة معايرة معملية أو تصحيح إزاحة البرنامج.

إرشادات التركيب الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز الحد الأقصى المسموح به لعزم التركيب البالغ 13.5 نيوتن متر (120 بوصة-رطل) عند تثبيت جسم الخيط 3/8-24 UNF في موضعه. قد يؤدي عزم الدوران الزائد إلى فصل هيكلي لطرف 8 مم عن الهيكل الفولاذي.

• حدود تجويف التخليص الجانبي: لضمان قمع التداخل الكامل والقضاء على التداخل الطفيلي من الرؤية الجانبية من الأغلفة الهيكلية المجاورة، حافظ على الحد الأدنى لقطر تجويف التخليص البالغ 31.8 مم (1.25 بوصة) حول طرف 8.0 مم.

• تسلسل قفل الموصل: تحقق من أن أطراف التزاوج المتحد المحور ClickLoc جافة تمامًا وخالية من التلوث قبل التوصيل. اضغط على نصفي الموصل معًا بقوة حتى يؤكد نقرة مميزة التوصيل الكامل. لا تتعامل مع التجميع بالكماشة أو الأسنان المعدنية.

• توجيه استمرارية الدرع: قم بتشغيل خطوط تمديد الكابل المتحد المحور داخل قنوات معدنية مخصصة مؤرضة لحجب الضوضاء الكهرومغناطيسية. تأكد من أن الدرع الخارجي يظل معزولًا عن غلاف الماكينة، مع تأريض نقطة واحدة فقط عند شريط تأريض كتلة طرف Proximitor.

قائمة التوريد

تتضمن مواصفات المشتريات القياسية العناصر التالية:

(1) مجموعة مجس تقارب Bently Nevada 330101-00-53-05-02-05.

(2) صواميل سداسية ميكانيكية لضبط تركيب الخيط 3/8-24 UNF.

(1) مجموعة من الأغطية العازلة الشفافة للموصل.

(1) ورقة بيانات مصفوفة أداء معايرة المصنع.

مصفوفة إعادة توجيه الشحن

وقت التسليم: 2-7 أيام بعد الانتهاء من الدفع، من خلال الخدمات اللوجستية الجوية ذات الأولوية العالية عبر قنوات DHL/FEDEX/UPS. يتم وضع جميع الوحدات داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة ومحمية بختم سميك مضاد للرطوبة لحماية مكونات المستشعر الداخلية الحساسة من التآكل البيئي أثناء الشحن بين القارات.
