نظرة عامة على المنتج

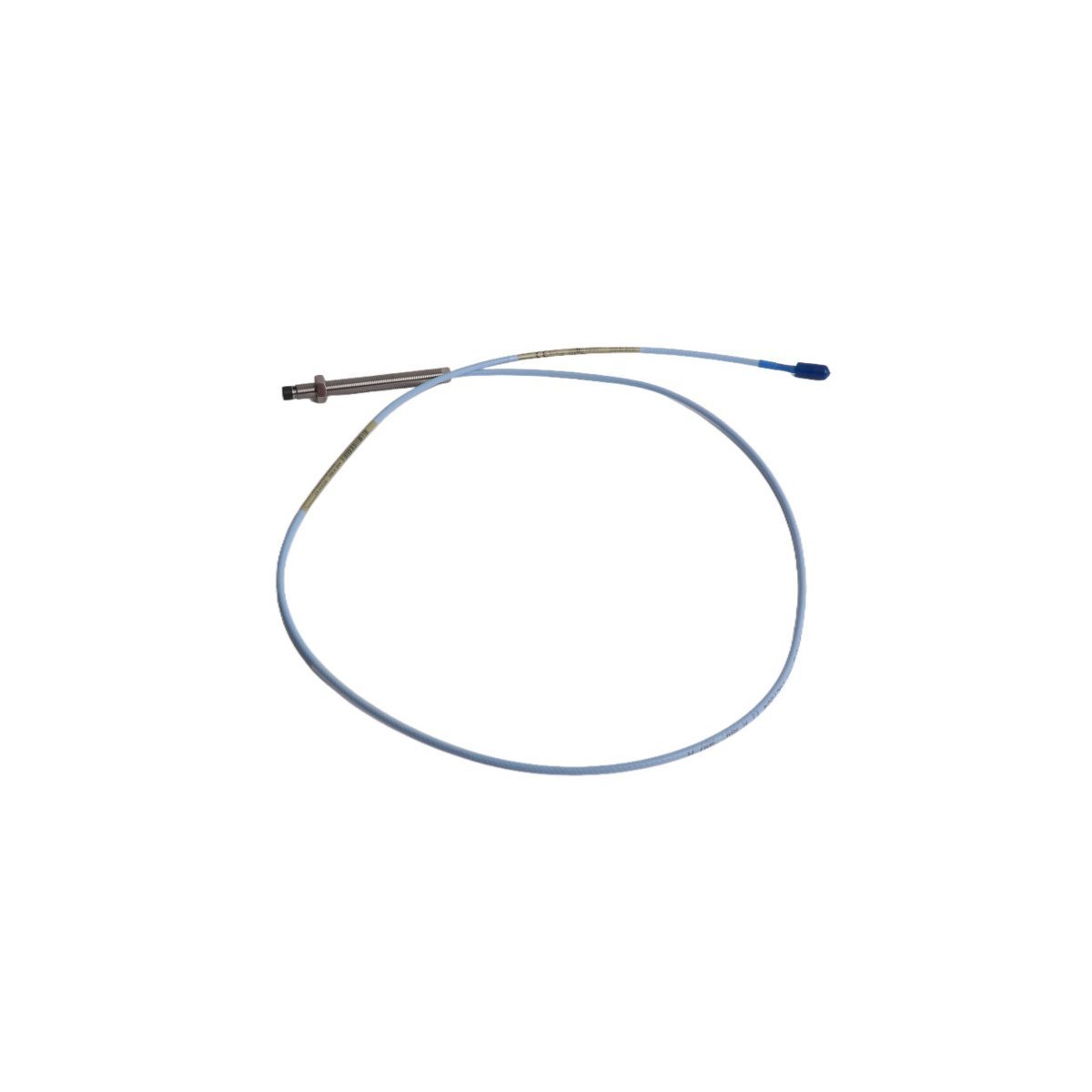

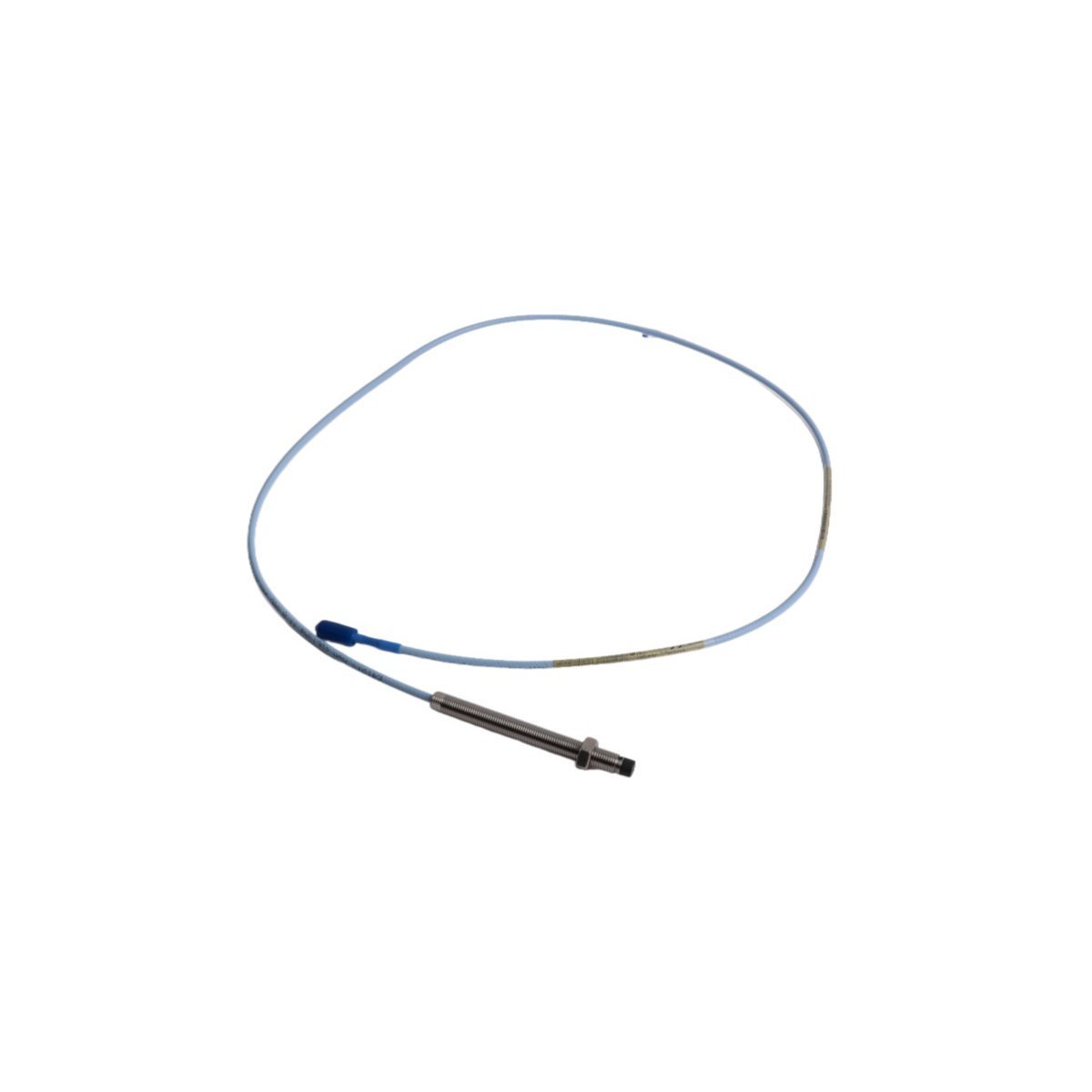

330101-00-36-15-02-05 هو مستشعر تقارب تيار دوامي عالي الدقة من سلسلة Bently Nevada 3300 XL. تم تصميم هذا المسبار مقاس 8 مم للاستشعار بالإزاحة بدون تلامس، ويحول الفجوة المادية بين طرف المسبار والهدف الموصل إلى إشارة جهد خطي. بصفته مكونًا أساسيًا لأجهزة الإشراف على التوربينات (TSI)، يستخدم بشكل أساسي لمراقبة الاهتزازات الشعاعية، وموضع الدفع المحوري، والسرعة (Keyphasor) في الأصول الدوارة عالية السرعة. يتميز هذا التكوين المحدد بطول هيكل يبلغ 3.6 بوصات وكابل مدمج بطول 1.5 متر، مما يوفر حلاً متعدد الاستخدامات لتركيبات مبيت الآلات ذات العمق المتوسط.

التكوين الفني

يشير رقم الطراز المحدد 330101-00-36-15-02-05 إلى المواصفات الميكانيكية والكهربائية التالية:

• تحديد الطراز: 330101 (خيط UNF قياسي 3/8-24، بدون درع)

• طول الجسم غير الملولب: 0.0 بوصة (هيكل ملولب بالكامل)

• طول الهيكل الكلي: 3.6 بوصات

• الطول الكلي للنظام: 1.5 متر (حوالي 4.9 قدم)

• واجهة التوصيل: موصل محوري مصغر ClickLoc (خيار 02)

• اعتمادات الوكالة: متعددة الشهادات بما في ذلك ATEX و IECEx و CSA للمناطق الخطرة (خيار 05)

• عامل المقياس: 7.87 فولت/مم (200 ملي فولت/ميل)

• النطاق الخطي: 2.0 مم (80 ميل)

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)

الهندسة والاعتمادية الملكية

يتضمن مسبار 3300 XL هذا العديد من ميزات التصميم الحاصلة على براءة اختراع لضمان طول العمر في أكثر البيئات الصناعية إجهادًا:

• صب TipLoc: يتم تكوين رابط كيميائي على المستوى الجزيئي بين طرف المسبار وجسم الفولاذ المقاوم للصدأ. يمنع هذا الختم المحكم للغاز تسرب الرطوبة وتسرب الزيت، وهما سببان شائعان لفشل المسبار في الآلات التوربينية.

• آلية CableLoc: يوفر نظام التثبيت الداخلي هذا قوة سحب تبلغ 330 نيوتن (75 رطل)، ويحمي الكابل المحوري من الإجهاد الميكانيكي أثناء التركيب أو التشغيل عالي الاهتزاز.

• مقاومة التآكل: يتكون جسم المسبار من الفولاذ المقاوم للصدأ من سلسلة AISI 300، وطرفه مصنوع من بلاستيك البوليفينيلين كبريتيد عالي الأداء (PPS) لمقاومة كيميائية فائقة.

• تحسين مناعة RFI/EMI: تضمن الدوائر المحسنة قياسات مستقرة حتى في البيئات عالية التداخل، وتلبي معايير CE الأوروبية دون الحاجة إلى قنوات محمية متخصصة.

تكامل النظام والامتثال

يعد 330101-00-36-15-02-05 عنصرًا أساسيًا لحماية الآلات ويتوافق تمامًا مع معايير API 670:

• قابلية التبادل الكلي: جميع مكونات 3300 XL قابلة للتبديل. يمكن تبديل المسابير، وكابلات التمديد، ومستشعرات Proximitor بنفس طول النظام دون معايرة يدوية على مقاعد الاختبار.

• التوافق مع الإصدارات السابقة: متوافق كهربائيًا وماديًا مع مكونات سلسلة 3300 القديمة (5 مم و 8 مم)، مما يسهل ترقيات المنشآت بتكلفة فعالة.

• التطبيق الصناعي: محسّن لمراقبة معدات المحامل ذات الغشاء السائل مثل التوربينات البخارية والضواغط الطاردة ومضخات الضغط العالي.

• الاستعداد للمناطق الخطرة: معتمد للاستخدام في بيئات المنطقة 0 و 1 و 2، مما يجعله مناسبًا لقطاعات النفط والغاز وتوليد الطاقة العالمية.
