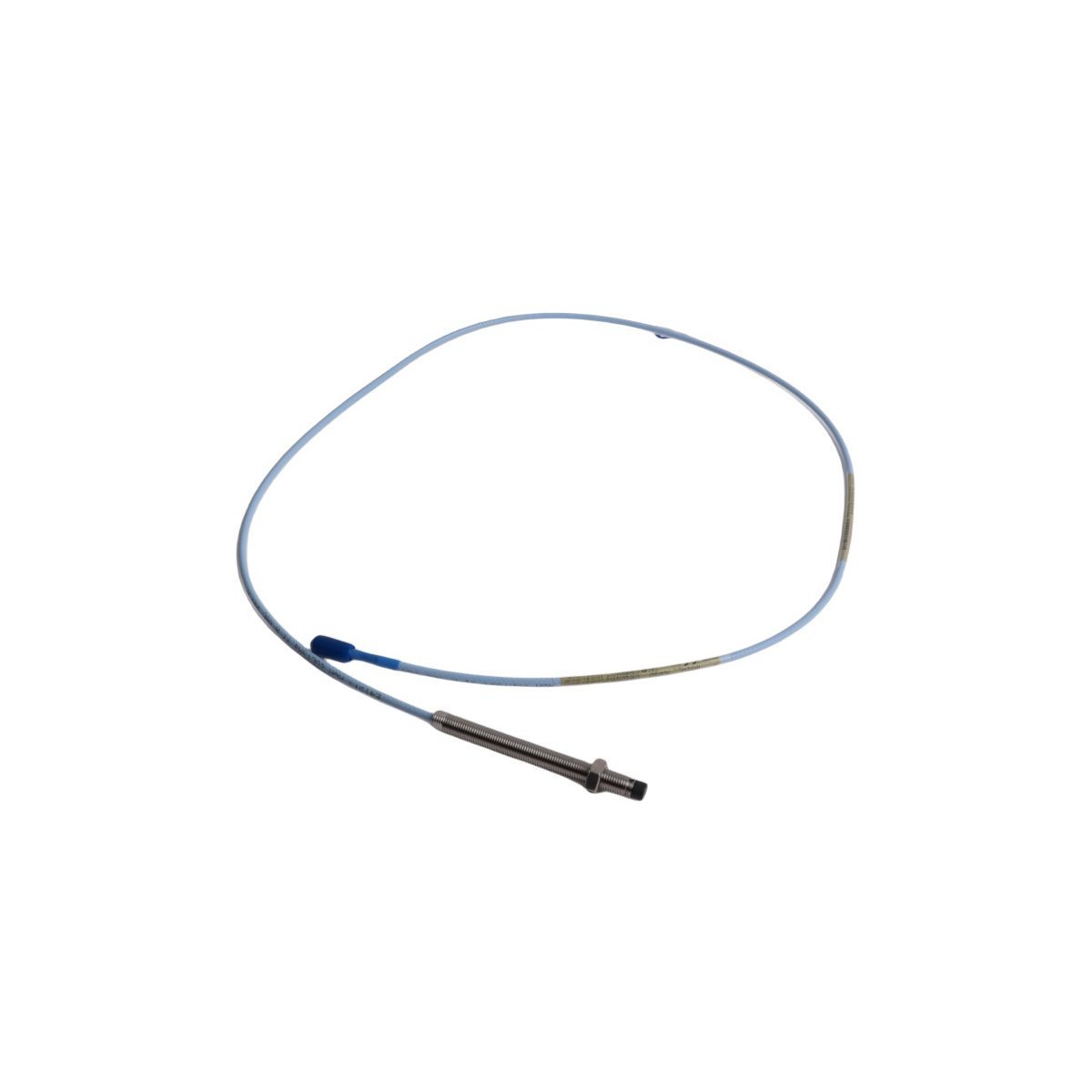

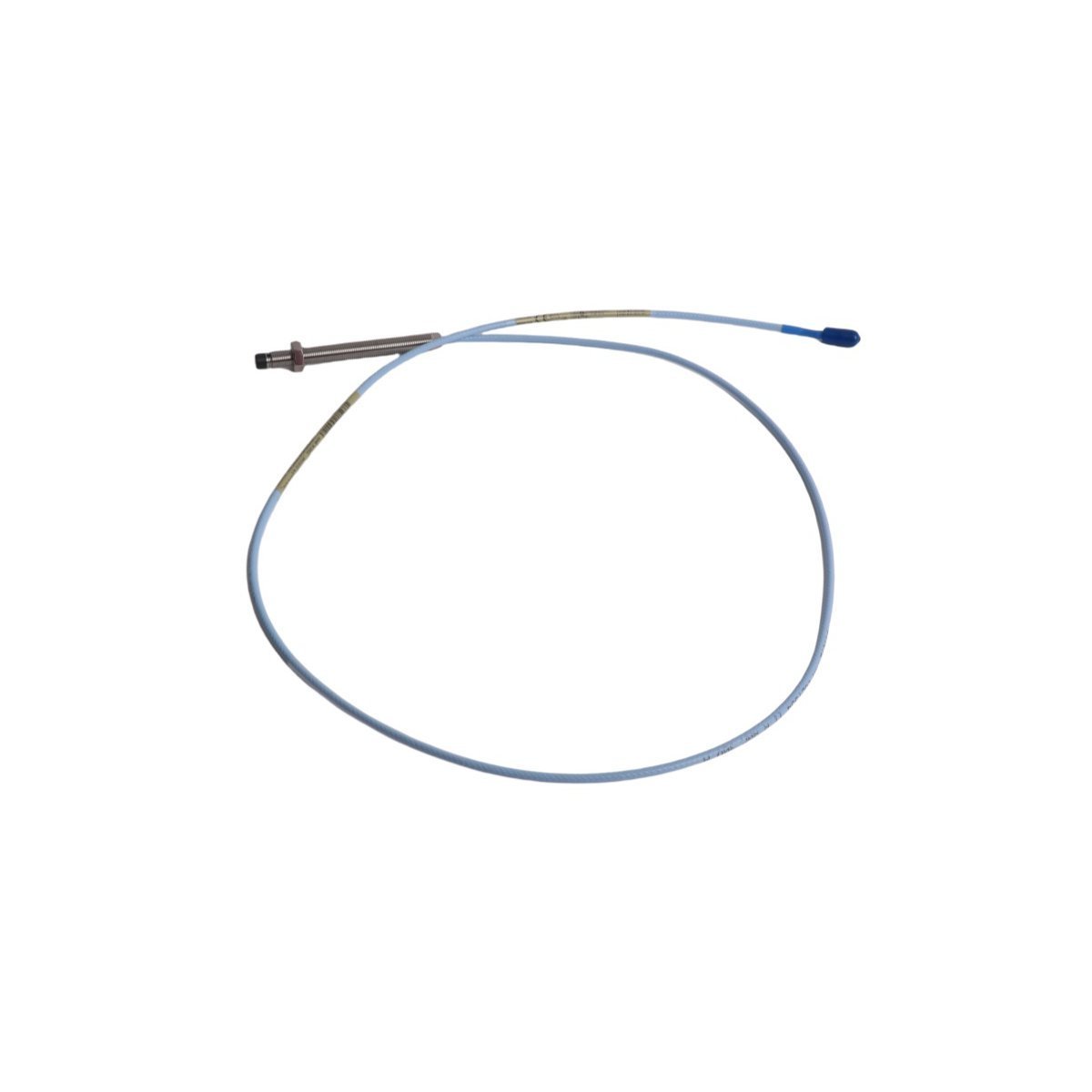

يُعد Bently Nevada 330101-00-36-10-02-05 هو مسبار التقارب الأساسي 330101 المستخدم لإجراء قياسات إزاحة العمود غير المتصلة والاهتزازات الديناميكية عبر منصات Bently Nevada 3500 لنظام حماية الآلات. يستهدف المسبار المسافات الثابتة والديناميكية بين طرف المستشعر والسطح المتحرك للعمود المرصود، مما ينتج حلقة إشارة تناظرية غير منقطعة تراقب التفاوتات الحرجة للآلة.

تحليل اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، تكوين كابل محوري قياسي.

• 00: خيار الطول غير المسنن (0.0 بوصة).

• 36: خيار الطول الكلي للعلبة (3.6 بوصة).

• 10: خيار الطول الإجمالي (1.0 متر، حوالي 3.3 قدم).

• 02: خيار الموصل ونوع الكابل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات بما في ذلك موافقات السلامة الجوهرية ATEX/IECEx).

مواصفات الأجهزة

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يُسقط مسبار 330101-00-36-10-02-05 مجال تردد راديوي عالي التردد (RF) من طرفه الذي يبلغ 8.0 مم للتفاعل مباشرة مع المادة المستهدفة الدوارة. لإنشاء منحنى معايرة دقيق مقابل ديناميكيات الدوار المتغيرة، يتطلب تكوين المجال التحقق الصارم من جهد الفجوة. يؤدي تعديل عمق الإدخال الفيزيائي حتى يشير خرج مستشعر Proximitor إلى -10 VDC بالضبط إلى تحديد نقطة المنتصف الدقيقة لغلاف التتبع الخطي 2.0 مم. يحافظ هذا المحاذاة المكانية على دقة معايرة مسبار التيار الدوامي من المصنع. علاوة على ذلك، يجب حساب فترات الفصل المكاني المناسبة وتطبيقها أثناء تصميم قوس متعدد المسابير للحفاظ على قمع التداخل والقضاء على التداخل الاستقرائي بين قنوات القياس المتجاورة.

الأسئلة المتداولة

س: هل يدعم مسبار التقارب 3300 XL هذا التبديل السريع المستمر عبر الإنترنت عند وصلة ClickLoc؟

ج: نعم، تستوعب الحلقة استبدال الأجهزة. ومع ذلك، يؤدي فصل الموصل المحوري إلى كسر موجة حامل التردد اللاسلكي عالية التردد، مما يتسبب في تسجيل بطاقة المراقبة المتطابقة إشارة خطأ محول فورية (غير موافق). يجب وضع قناة التتبع في تجاوز يدوي للبرنامج قبل فك ربط واجهة الموصل.

س: هل يمكن استخدام هذا المسبار 330101 مع مستشعرات Proximitor الأقدم من سلسلة 7200 بحجم 8 مم؟

ج: لا. لا تتطابق خصائص الملف الداخلي وتحسين الطول الكهربائي لسلسلة 3300 XL مع معلمات التعديل لسلسلة 7200 القديمة. يؤدي خلط هذه المنصات إلى إلغاء معايرة مسبار التيار الدوامي وينتج عنه بيانات إزاحة خاطئة.

س: كيف يؤثر التشغيل بملف تعريف مستهدف غير فولاذي من نوع 4140 على جهد الخرج التناظري؟

ج: تُعدل اختلافات علم المعادن النفاذية المغناطيسية للمادة المستهدفة. تشوه الأهداف غير المصنوعة من الفولاذ 4140 مصفوفة معايرة التتبع الخطي، مما يؤدي إلى تحويل عامل القياس بعيدًا عن المعيار 7.87 V/مم. إذا تم استخدام أنواع أخرى من الفولاذ، فيجب إعادة معايرة النظام معمليًا أو تصحيح إزاحة البرنامج.

إرشادات التثبيت الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز حد عزم التثبيت الأقصى المسموح به وهو 13.5 نيوتن متر (120 رطل بوصة) عند تثبيت الجسم الملولب 3/8-24 UNF في مكانه. يؤدي عزم الدوران الزائد إلى خطر الانفصال الهيكلي للطرف 8 مم عن غلاف الفولاذ.

• حدود تجويف التخليص الجانبي: لضمان قمع التداخل الكامل والقضاء على التداخل الطفيلي من الجوانب من الأغلفة الهيكلية المجاورة، حافظ على قطر تخليص أدنى للتجويف يبلغ 31.8 مم (1.25 بوصة) حول الطرف 8.0 مم.

• ترتيب قفل الموصل: تحقق من أن أطراف التزاوج المحورية ClickLoc جافة تمامًا وخالية من التلوث قبل التوصيل. اضغط على نصفي الموصل معًا بقوة حتى يؤكد نقرة مميزة التوصيل الكامل. لا تتعامل مع التجميع باستخدام الزردية أو الأسنان المعدنية.

• توجيه استمرارية الدرع: قم بتشغيل خطوط تمديد الكابل المحوري داخل قنوات معدنية مخصصة مؤرضة لحجب الضوضاء الكهرومغناطيسية. تأكد من بقاء الدرع الخارجي معزولًا عن غلاف الآلة، وتأريض نقطة واحدة فقط عند شريط أرضي كتلة طرف Proximitor.

بيان التوريد

تتضمن مواصفات المشتريات القياسية عناصر الحزمة التالية:

(1) مسبار تقارب Bently Nevada 330101-00-36-10-02-05 مجمع.

(2) صواميل سداسية ميكانيكية للمحاذاة التثبيتية بخيط 3/8-24 UNF.

(1) مجموعة من الأغطية العازلة الشفافة للموصل.

(1) ورقة بيانات مصفوفة أداء المعايرة من المصنع.

ملف الإرسال واللوجستيات

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر الشحن الجوي ذي الأولوية العالية عالميًا بما في ذلك DHL/FEDEX/UPS. يتم تعبئة جميع المكونات داخل أكمام تغليف صناعية متخصصة مضادة للكهرباء الساكنة مبطنة بغلافات محكمة الغلق عازلة للرطوبة للحفاظ على خصائص الملف الكهرومغناطيسي الداخلية وسلامتها الهيكلية أثناء النقل العالمي.
