نظرة عامة على المنتج

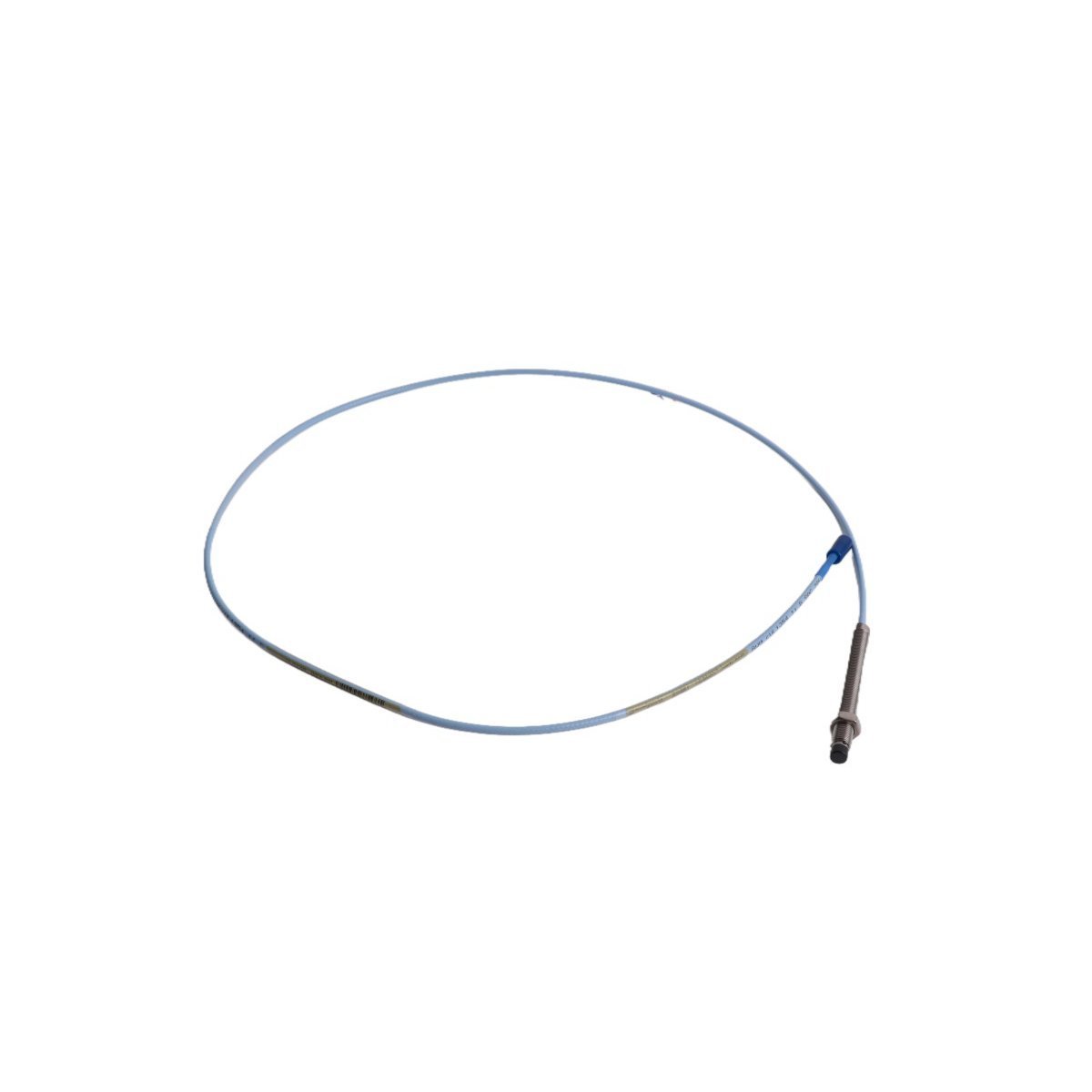

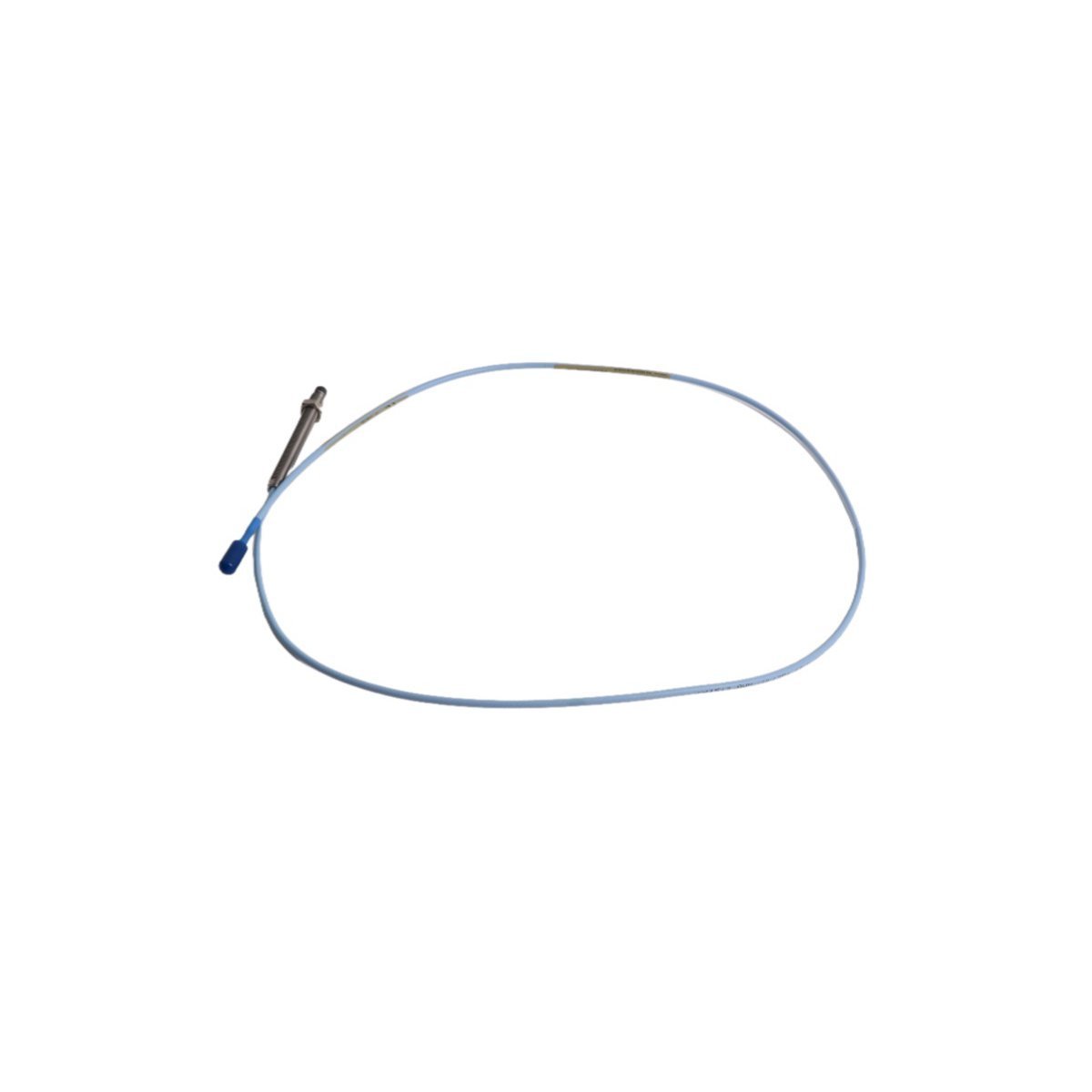

330101-00-35-05-02-05 هو مسبار تقارب بالتيار الدوامي عالي الدقة من سلسلة بنتلي نيفادا 3300 XL. تم تصميم هذا المستشعر ذو الـ 8 مم لاستشعار الإزاحة بدون تلامس، حيث يحول المسافة المادية بين طرف المسبار والهدف الموصل إلى إشارة جهد خطية. بصفته مكونًا حيويًا لأجهزة مراقبة التوربينات (TSI)، فإنه يوفر بيانات عالية الدقة المطلوبة لمراقبة الاهتزازات الشعاعية، والدفع المحوري، واللامركزية في الآلات الدوارة الحيوية. يتميز هذا التكوين المحدد بجسم ملولب 3/8-24 UNF وطول إجمالي يبلغ 0.5 متر، وهو مُحسّن للتركيب الموضعي للآلة حيث تكون المساحة أو توجيه الكابلات المحدد أولوية.

التكوين الفني

يتوافق رقم الموديل المحدد 330101-00-35-05-02-05 مع السمات المادية التالية:

• رقم الموديل: 330101 (سن 3/8-24 UNF، بدون درع)

• الطول غير المسنن: 0.0 بوصة (علبة مسننة بالكامل)

• طول العلبة الكلي: 3.5 بوصة

• الطول الكلي للنظام: 0.5 متر (1.6 قدم)

• نوع الموصل: موصل محوري مصغر ClickLoc (خيار 02)

• الموافقات الرسمية: معتمد من عدة جهات بما في ذلك ATEX، IECEx، و CSA للمناطق الخطرة (خيار 05)

• النطاق الخطي: 2.0 مم (80 ميل)

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)

تصميم ميكانيكي محسّن

يتضمن هذا المسبار 3300 XL تقنيات تصنيع حاصلة على براءة اختراع لضمان الاستقرار على المدى الطويل في البيئات الصناعية القاسية:

• تقنية TipLoc: تخلق عملية صب خاصة رابطة جزيئية بين طرف المسبار وجسم الفولاذ المقاوم للصدأ، مما يضمن إغلاقًا محكمًا للشفط يمنع امتصاص السوائل وتفكك الطرف.

• تصميم CableLoc: يوفر نظام تثبيت داخلي قوة سحب تبلغ 330 نيوتن (75 رطل)، مما يحمي الوصلة الكهربائية من الإجهاد الميكانيكي أثناء التركيب أو التشغيل.

• موصل ClickLoc المطلي بالذهب: يستخدم المسبار موصلًا محوريًا مصغرًا مطليًا بالذهب ومقاومًا للتآكل، يوفر "نقرة" مسموعة عند قفله بإحكام، مما يضمن اتصالًا مقاومًا للاهتزاز بدون أدوات.

• مقاومة التداخل الكهرومغناطيسي/الترددات الراديوية (RFI/EMI): تفي الدوائر المتقدمة بمعايير CE الأوروبية للتداخل الكهرومغناطيسي، مما يسمح بالتشغيل الموثوق به بالقرب من مصادر الضوضاء عالية التردد دون الحاجة إلى قنوات محمية خاصة.

توافق النظام والتطبيق

تم تصميم 330101-00-35-05-02-05 للتضمين السلس في استراتيجيات حماية الآلات الحديثة:

• قابلية التبادل الكاملة: المكونات داخل نظام 3300 XL قابلة للتبادل بالكامل؛ يمكن تبديل المجسات والكابلات ومستشعرات Proximitor دون الحاجة إلى معايرة يدوية.

• التوافق مع الإصدارات السابقة: متوافق كهربائيًا وماديًا مع أنظمة التقارب القديمة غير XL 3300 سلسلة 5 مم و 8 مم.

• مراقبة TSI: مثالي لقياس اهتزاز العمود في الآلات ذات المحامل الزيتية، بما في ذلك التوربينات البخارية والضواغط والمضخات عالية السرعة.

• معايرة الهدف: معاير من المصنع لأهداف فولاذ AISI 4140 بمعامل قياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل).
