نظرة عامة على المنتج

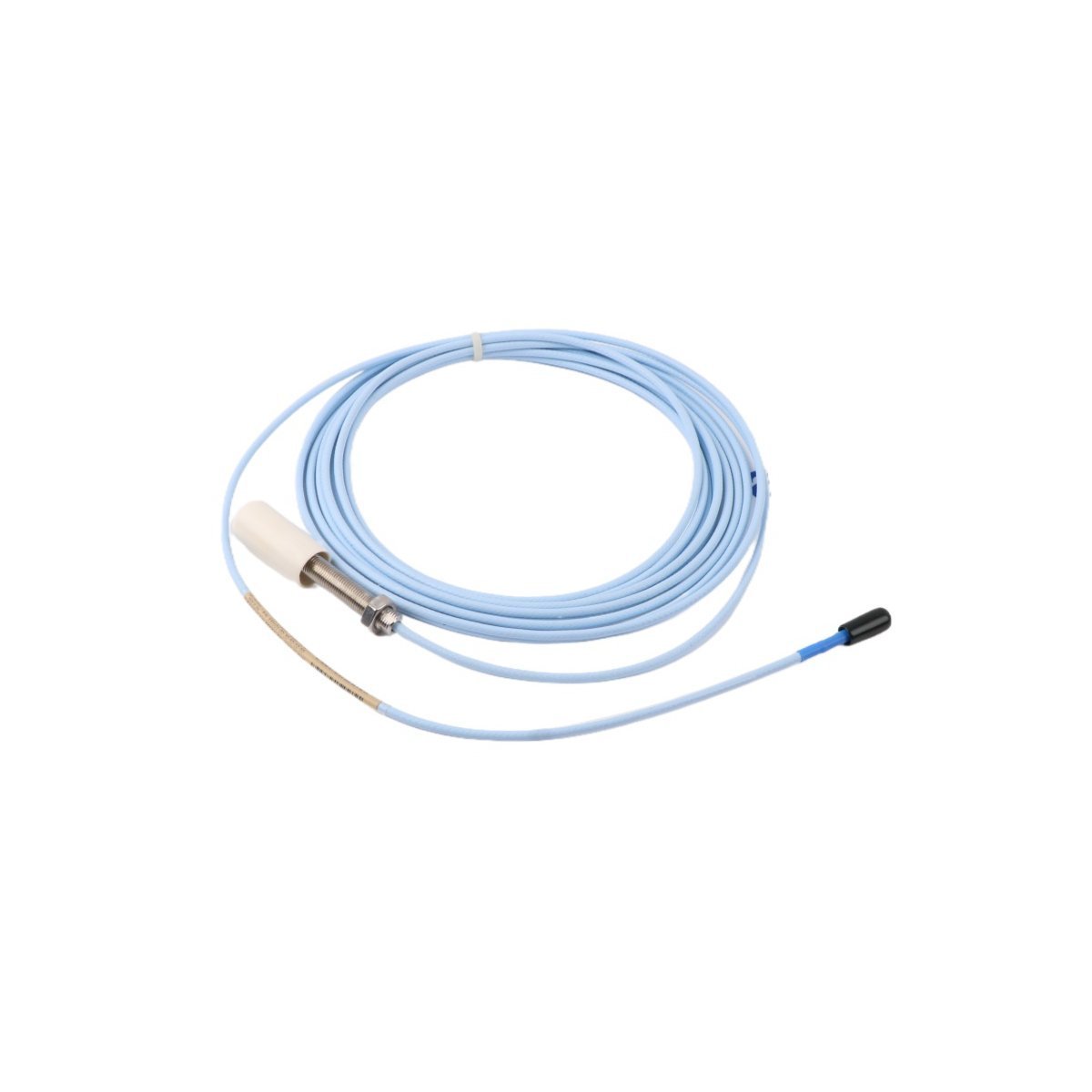

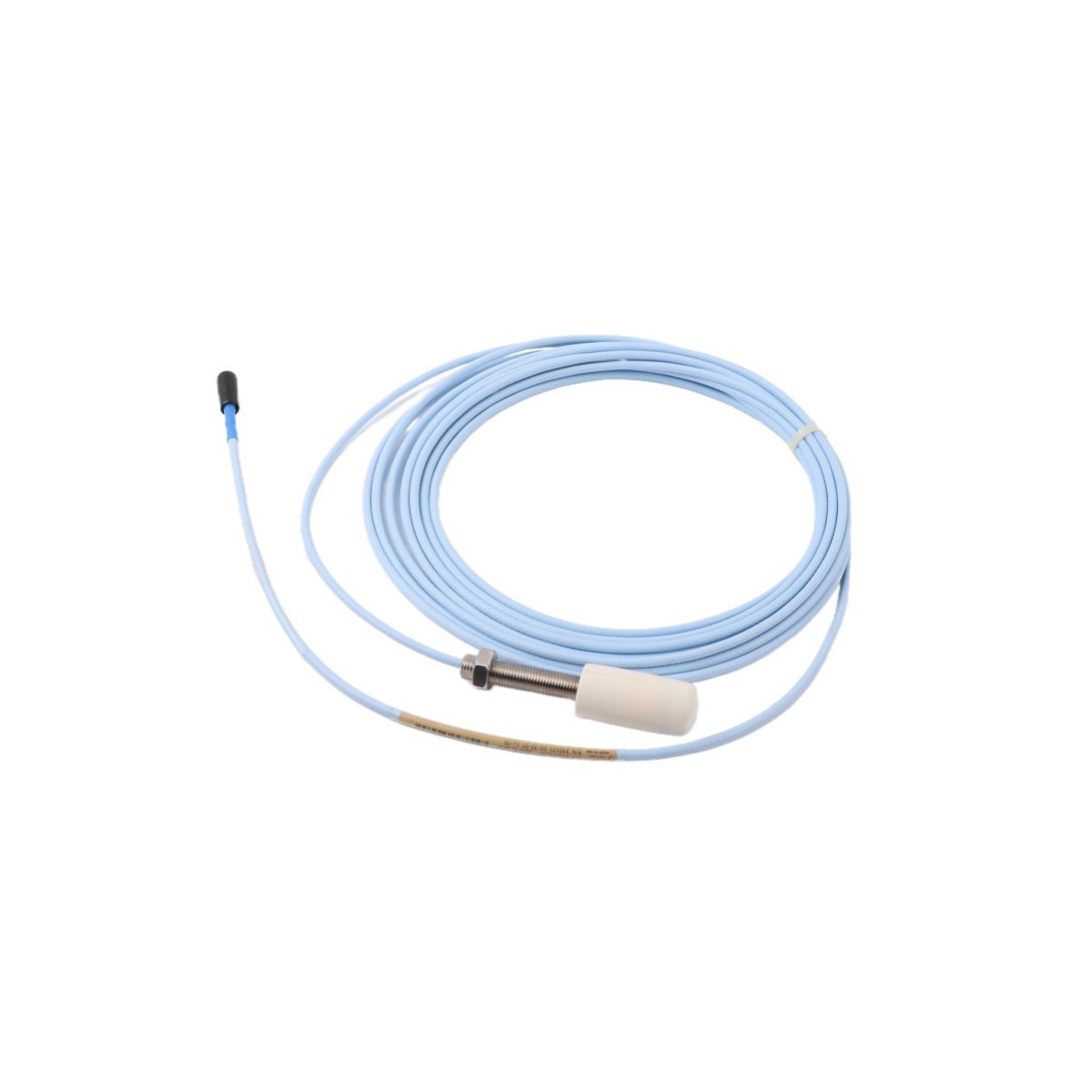

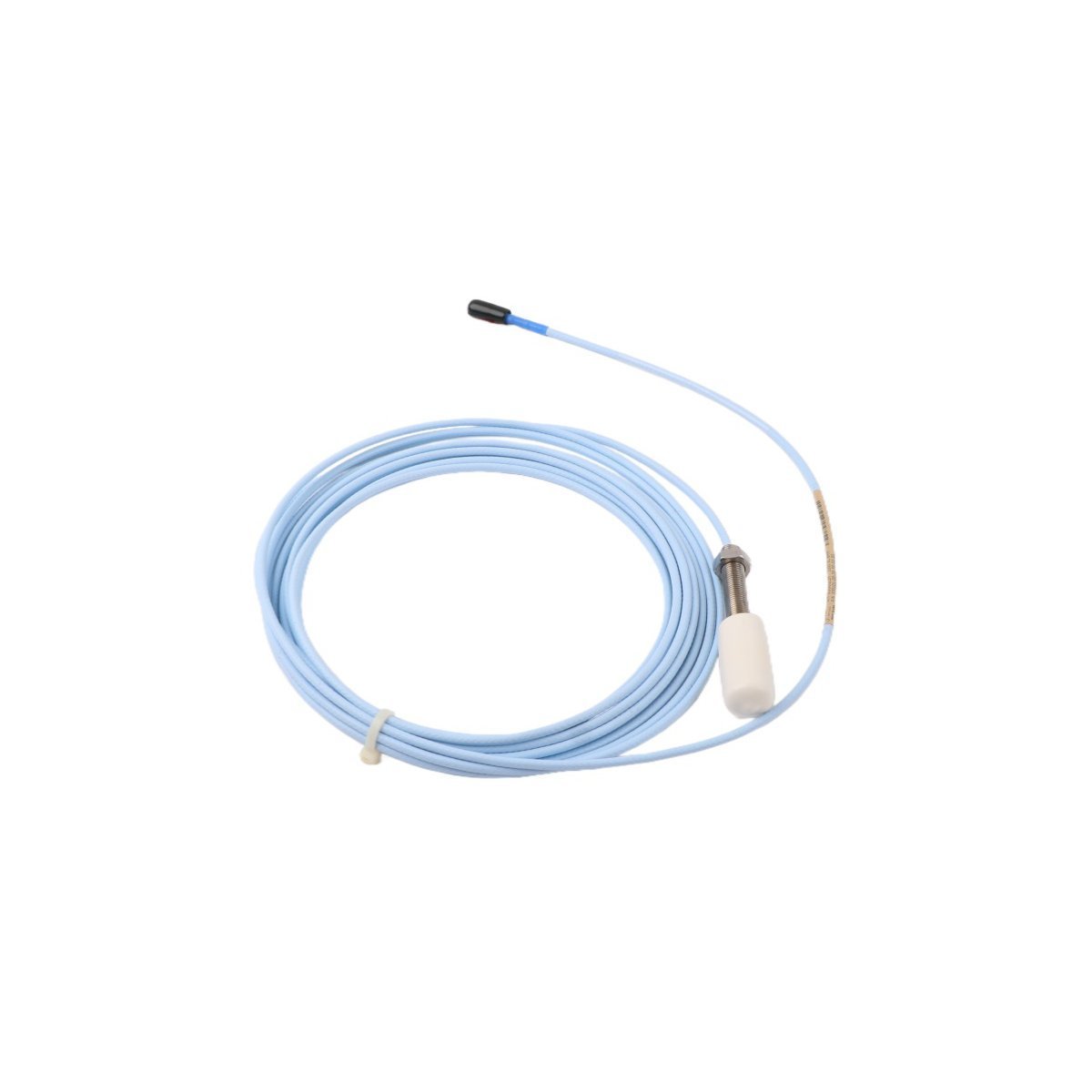

يوفر مسبار التقارب Bently Nevada 330101-00-30-20-12-05 3300 XL 8 مم تتبعًا مستمرًا وعالي الدقة للتيارات الدوامية للبنية التحتية للآلات الدوارة عالية السرعة. تعمل هذه الوحدة كجهاز استشعار إزاحة حرج وغير متصل، وتراقب المتغيرات المادية الرئيسية بما في ذلك خلوص محمل فيلم الزيت، واهتزاز العمود الشعاعي، وملامح الدفع المحوري. يخرج المستشعر إشارة جهد تناظرية عالية الدقة تغذي مباشرة في إطارات حماية Bently Nevada 3500، وحلقات القفل المتداخل للسلامة، وأنظمة التحكم الموزعة للمؤسسات (DCS). تم تصميم هذا البديل غير المدرع بموافقات صارمة للمناطق الخطرة وطبقة كبل متخصصة مقاومة للسوائل، مما يحسن النشر داخل علب المحامل الضيقة على توربينات البخار الحرجة، والمضخات المركزية عالية السعة، وضاغطات العمليات.

فك اقتران لاحقة المكونات وتسمياتها

330101 أساس الخيط والميكانيكية

يحدد التكوين الأساسي جسم مسبار تقارب 8 مم يعمل بملف خيط إمبراطوري قياسي 3/8-24 UNF. يتجاهل هذا التصميم المحدد طبقة الدرع المرنة الخارجية، مما يقلل من القطر الخارجي الكلي للكبل للسماح بتوجيه سهل عبر ممرات الماكينة الداخلية الضيقة ومنعطفات القنوات الضيقة.

00 متري الطول غير الملولب

تحدد اللاحقة 00 تكوين برميل غير ملولب بطول 0.0 بوصة. يتم لولبة جسم الهيكل بالكامل من قاعدة الموصل الخلفية وصولاً إلى طرف الاستشعار، مما يتيح إمكانية الضبط الكامل وخيارات تحديد المواقع المرنة القصوى داخل أقواس التثبيت ذات الجدران الرقيقة أو رؤوس المسابر الداخلية المتخصصة.

30 خيار طول الهيكل الملولب

يشير التعيين 30 إلى ملف طول هيكل إجمالي يبلغ 3.0 بوصة. يوفر غلاف الهيكل هذا ثباتًا ميكانيكيًا قويًا ويمنع الانحراف الهيكلي، مما يحافظ على وضع المسبار بشكل ثابت داخل كتلة المحمل للقضاء على رنين المستشعر الطفيلي عالي التردد.

20 معلمة الطول الإجمالية المعايرة

يشير رمز الخيار 20 إلى طول كبل مدمج بطول 2.0 متر (6.6 قدم). توفر هذه المعلمة وصولًا ماديًا ممتدًا مباشرةً من غلاف الماكينة إلى وصلات الحاجز المحلية، مع الحفاظ على التوازن الكهربائي للنظام بدقة لمنع تغيرات إزاحة الطور.

12 تقنية عزل الموصل والكابل

تنفذ اللاحقة 12 موصل ClickLoc محوري مصغر مقترنًا بطبقة كبل FluidLoc عالية المتانة. يستخدم هذا البناء الكابلي المتخصص كتلة داخلية لمنع غازات العملية أو زيوت التشحيم من التسرب على طول القلب العازل الداخلي إلى خزانات التوصيل الخارجية.

05 شهادات السلامة للوكالات العالمية

يحمل التكوين 05 مجموعة شاملة من تقييمات المناطق الخطرة الدولية، بما في ذلك موافقات CSA و ATEX و IECEx. تصدق مصفوفة الخيارات هذه الجهاز للنشر المستمر داخل الأبخرة الخطرة والانفجارية ومواقع المعالجة الآمنة جوهريًا.

مصفوفة قياس محول الإشارة الحرجة

بروتوكولات المعايرة الميكانيكية وتحديد المواقع في الموقع

يتطلب تأمين تتبع البيانات الدقيق عملية معايرة فجوة مادية صارمة أثناء بدء التشغيل الميداني. قم بلف مجموعة المسبار غير المدرعة عبر فتحة التثبيت حتى يصل جهد فجوة DC الذي تتم مراقبته عند طرف مستشعر Proximitor إلى -10.00 VDC بالضبط. يشير هذا الخط الأساسي الكهربائي إلى أن سطح العمود المستهدف يقع بدقة في منتصف منطقة القياس الخطية 3300 XL.

تحقق من نافذة الهدف هذه باستخدام مقياس متعدد رقمي عالي المقاومة قبل تثبيت الصامولة السداسية الخارجية في موضعها النهائي. نظرًا لأن هذا الطراز يتجاهل غلافًا مدرعًا، يجب على الفنيين الحفاظ على نصف قطر انحناء أدنى صارم يبلغ 25.4 مم (1.0 بوصة) أثناء توجيه الكبل لمنع التدهور الهيكلي للدرع المحوري الداخلي.

اعزل خطوط كبل المستشعر منخفض الجهد عن تغذيات محركات التيار المتردد عالية الطاقة ومحركات التردد المتغير (VFDs)، مع إنهاء شبكة الدرع الخارجية حصريًا عند ناقل أرضي رف المراقبة 3500 للقضاء على حقن الضوضاء الكهرومغناطيسية الشاردة.

مزايا دمج البنية التحتية للمصانع عالية المستوى

حماية متقدمة من دخول السوائل FluidLoc

تحل مصفوفة كبل FluidLoc المتخصصة نقطة فشل شائعة في مراقبة الآلات الدوارة عن طريق منع زيوت التشحيم الاصطناعية وغازات العمليات عالية الضغط من الانتقال إلى داخل غلاف الكبل. يحافظ هذا على حاجز محكم للغاز بين بيئة المحمل الداخلية والمرفقات الوصلية الخارجية.

قابلية التشغيل البيني العالمية DCS و TSI

يوفر محول التقارب محاذاة التوصيل والتشغيل مع تخطيطات أدوات مراقبة التوربينات (TSI) القياسية. يربط الحركة الفيزيائية الخام مباشرةً بأنظمة التحكم الحديثة، ويوجه مقاييس واضحة إلى منصات Honeywell Experion PKS أو Siemens S7 بدون كتل استيفاء إشارة متوسطة المستوى أو تعديلات ضبط البرامج الثابتة.

قائمة جرد المشتريات

تحتوي كل حزمة طلب معالجة على العناصر التالية:

(1) مسبار تقارب Bently Nevada 330101-00-30-20-12-05 3300 XL 8 مم جديد مع كبل عزل FluidLoc مدمج.

(2) كتلة مقبس موصل ClickLoc محوري مصغر وموصولة من المصنع.

(3) صامولة قفل سداسية إمبراطورية ممتازة لتحديد المواقع المادية الآمنة.

(4) تقرير معايرة معتمد من المصنع يوثق الأبعاد المادية الفردية ومعلمات الجهد الكهربائي الاسمية.

تغليف سلسلة التوريد وضوابط الإرسال المعجل

يعمل ملف تعريف الأصول هذا ضمن إطار عمل إرسال يستغرق من 2 إلى 7 أيام بعد الانتهاء من الدفع بالكامل. نتعامل مع جميع شحنات B2B العالمية عبر شبكات Express الرائدة بما في ذلك DHL و FedEx و UPS لضمان جداول زمنية سريعة للنقل وإمكانية تتبع شاملة في الوقت الفعلي.

يتم تعبئة الأجهزة داخل عبوات صناعية متعددة الطبقات ومضادة للكهرباء الساكنة تتميز بحاويات مخصصة محكمة الإغلاق ومحشوات رغوية ممتصة للصدمات، مما يحافظ على هياكل الملفات الحثية الحساسة آمنة من تراكم الشحنات الساكنة واهتزازات نقل البضائع المادية.

نشر ميداني ورؤى فنية للأجهزة

س1: ما هي المشكلة الفريدة التي يحلها خيار كبل FluidLoc في تطبيقات الآلات الدوارة؟

ج1: يمكن أن تعمل كابلات المستشعر القياسية كقنوات، مما يسمح لزيت الماكينة المضغوط أو الغازات المتفجرة بالتسرب عبر الضفيرة الداخلية للكابل بفعل الخاصية الشعرية. يغلق تكوين FluidLoc ذو اللاحقة 12 الطبقة الأساسية الداخلية، مما يمنع انتقال السائل عبر الكبل حتى لو تعرض الغلاف الخارجي لتلف مادي أو تعرض لضغط عالٍ داخل علبة المحمل.

س2: لماذا يبلغ طول حاوية الشحن 123 سم لمجموعة كبل بطول 2.0 متر؟

ج2: يحافظ تنسيق التعبئة المطول على الكبل المحوري المعاير بطول 2.0 متر في حلقة طويلة واسعة أثناء النقل. يؤدي الطي أو اللف الضيق إلى إجهاد القلب النحاسي الداخلي ويغير التباعد العازل الدقيق، مما يؤدي إلى حدوث تشوهات في المعاوقة تفسد قيم معايرة مستشعر Proximitor.

س3: كيف يحدد المهندسون خطأ ميدانيًا إذا ارتفع جهد الفجوة نحو سكة إمداد الطاقة؟

ج3: تشير قراءة جهد الفجوة التي تقترب من سكة الإمداد السلبي الكامل (عادةً -24 VDC) إلى وجود خطأ في الحلقة المفتوحة في خط المستشعر. تحقق من وجود واجهة اتصال ClickLoc مفكوكة، أو تلف مادي على طول مسار كبل FluidLoc، أو سلك ملف داخلي مكسور داخل هيكل طرف مسبار PPS.
