نظرة عامة على المنتج

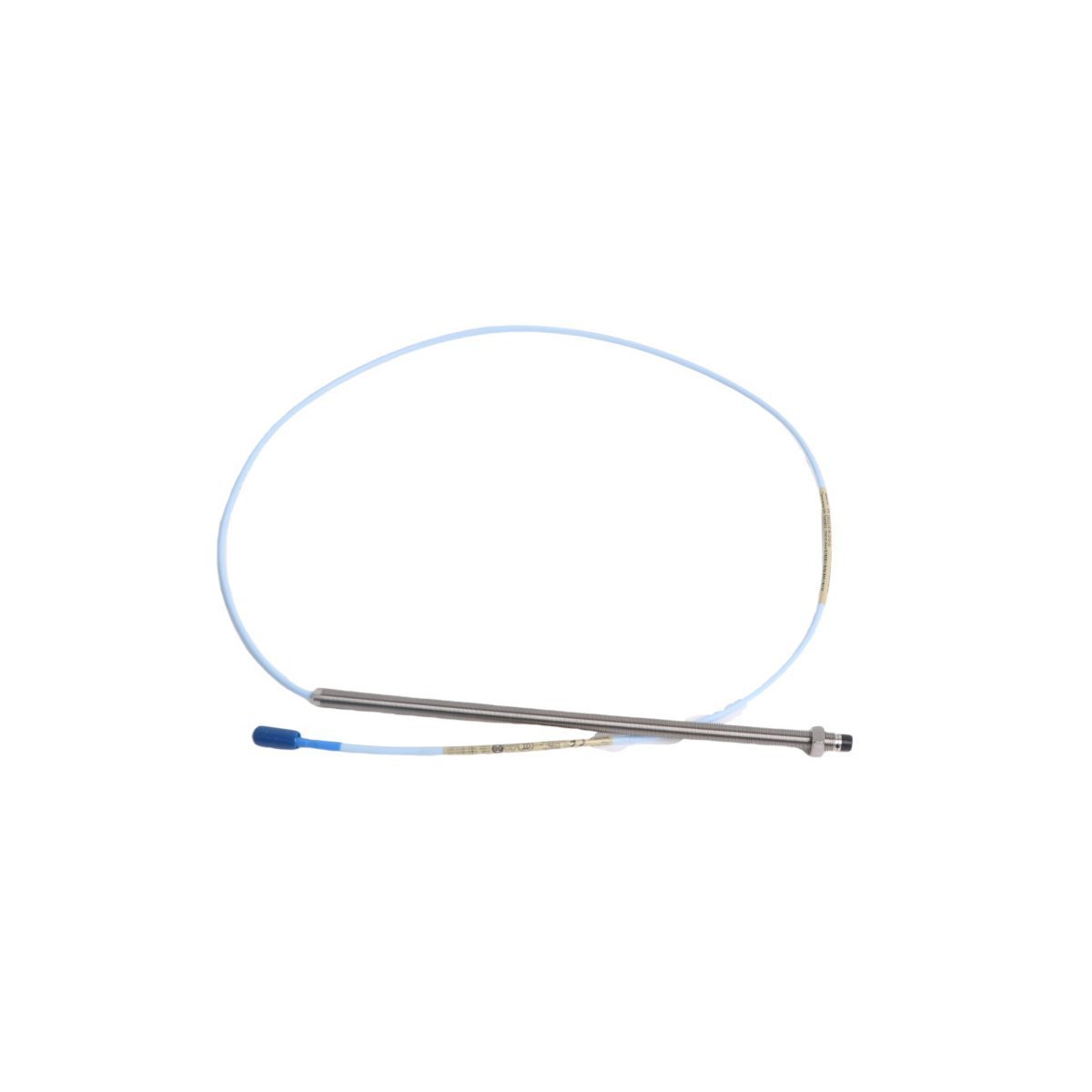

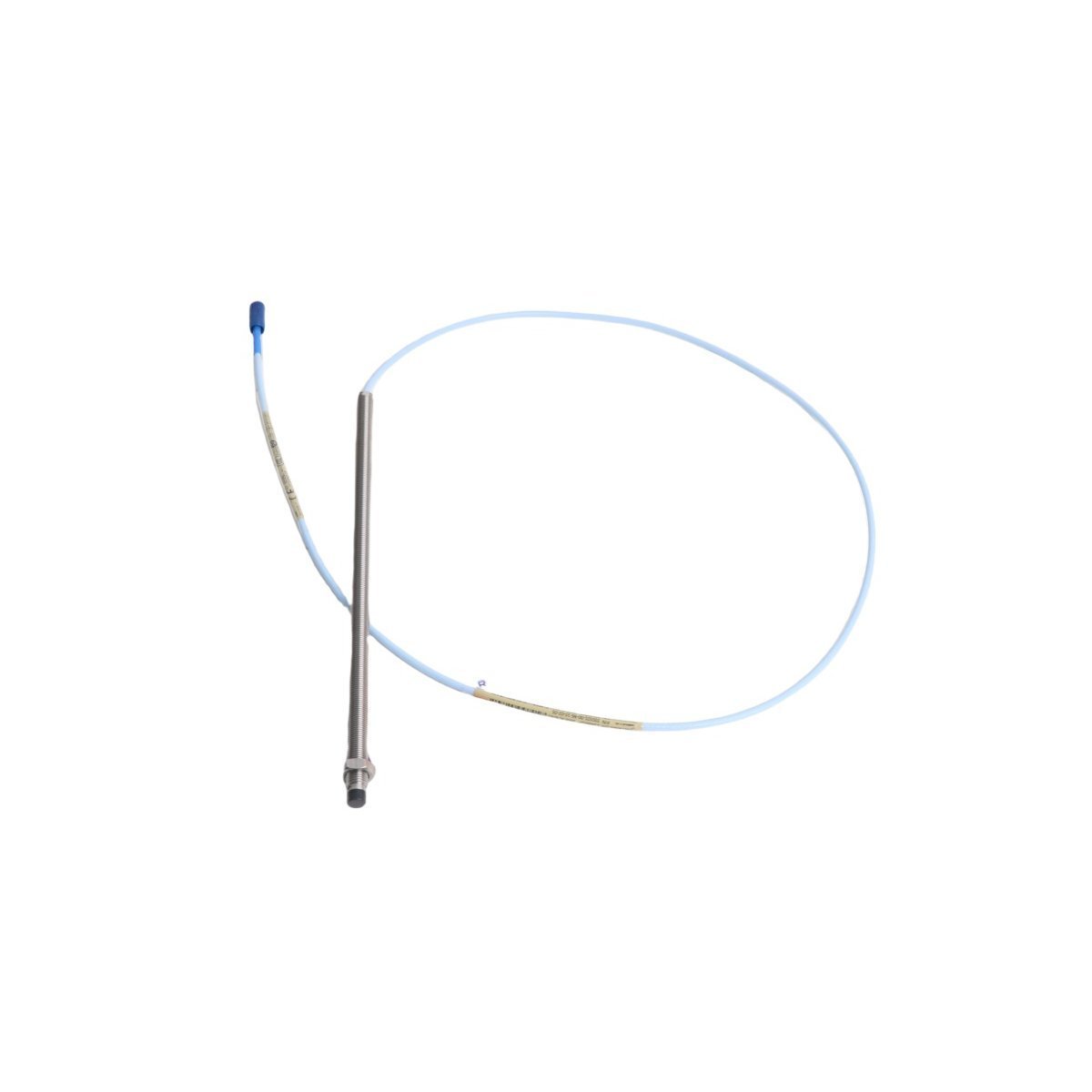

مسبار التقارب بالتيار الدوامي Bently Nevada 330101-00-28-10-02-05 يعمل كخط دفاع حيوي للآلات الدوارة الثقيلة، حيث يوفر قياسًا عن بعد عالي الدقة لإزاحة واهتزاز المحامل ذات الفيلم السائل. يحول مستشعر 3300 XL 8mm هذا الحركة الميكانيكية للعمود إلى إشارات كهربائية ديناميكية، موفرًا بيانات دقيقة في الوقت الفعلي مباشرة إلى نظام المراقبة Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) على مستوى المصنع. تعتمد فرق الهندسة على خرجها الخطي المستقر لإدارة أصول الآلات الحيوية، وتحسين دورات الصيانة التنبؤية، ومنع الأعطال الكارثية في التوربينات عالية السرعة والضواغط والمضخات. يعمل بسلاسة تحت ظروف حرارية وموائع قاسية، مما يضمن سلامة لا تساوم عليها وتنفيذ إغلاق طوارئ آلي عند تجاوز الحدود الميكانيكية.

تحديد اللاحقة وتفصيل رقم الجزء

التكوين الأبجدي الرقمي المحدد لمسبار 3300 XL هذا يحدد تخطيطه المادي الدقيق وتصنيفات الامتثال للمناطق الخطرة.

00 - خيار الطول غير الملولب

يشير الطول غير الملولب الصفري إلى أن الخيط 3/8-24 UNF يمتد على طول برميل المسبار بالكامل. يوفر هذا الملف الشخصي أقصى مرونة في التركيب وتثبيتًا ميكانيكيًا قويًا داخل غلاف الماكينة أو كتيفة التثبيت.

28 - خيار طول الهيكل الإجمالي

تشير هذه اللاحقة إلى طول هيكل إجمالي يبلغ 2.8 بوصة. لاحظ أن النص الأصلي الخام احتوى على تناقض، حيث أدرج 9.6 بوصة ضمن سلسلة مختلفة؛ تحدد هذه المواصفات البالغة 2.8 بوصة عمق الإدخال الفيزيائي الدقيق والمساحة المكانية داخل غلاف المحمل.

10 - خيار الطول الكلي

يتميز المسبار بطول كابل مدمج يبلغ 1.0 متر (3.3 قدم). يقلل تصميم هذا الكابل القصير من قابلية التعرض للضوضاء الكهربائية قبل الاتصال بكابل تمديد، مما يضمن نقل إشارة نظيفة إلى وحدة محول التقارب.

02 - خيار الموصل والكابل

ينتهي الكابل بموصل ClickLoc محوري مصغر. يستخدم هذا الرابط المحدد كابلات قياسية غير مدرعة تسمح بالتوجيه المرن عبر مسارات الأنابيب الضيقة مع الحفاظ على اتصال موثوق به وقابل للقفل بالنقر يقاوم الاهتزازات الصناعية.

05 - خيار موافقة الوكالة

تضمن هذه اللاحقة اعتماد الأجهزة بالكامل للبيئات المتفجرة. يلبي المسبار معايير عالمية صارمة، ويحمل موافقات مناطق خطرة صالحة من CSA و ATEX و IECEx للبيئات المصنفة حسب المناطق.

المعلمات الفيزيائية والكهربائية

هندسة الميدان وبروتوكول التركيب

يحدد المحاذاة الفيزيائية الدقيقة أداء ودقة المستشعر. يجب على المهندسين ضبط الفجوة الميكانيكية الأولية باستخدام مقياس جهد رقمي متصل بمحول التقارب. اضبط المسافة المادية حتى تقرأ جهد الفجوة -10.0 VDC بالضبط، مما يضع عمود الهدف بدقة في منتصف النطاق الخطي لـ 3300 XL.

تجنب ثني الكابل المحوري بإحكام؛ حافظ على نصف قطر انحناء للكابل لا يقل عن 25.4 مم (1.0 بوصة) لمنع التلف الهيكلي للدرع الداخلي. عند التوجيه عبر غلاف الآلة، استخدم حلقات إحكام مانعة للزيت وقنوات مخصصة لمنع تسرب الرطوبة وتسرب سائل العملية من الوصول إلى موصل ClickLoc. تأكد من توصيل غلاف المسبار بشكل نظيف بأرضي الآلة مع الحفاظ على درع الكابل المحوري معزولًا عن الهياكل الوسيطة حتى يتأرض في رف المراقبة.

قابلية بقاء الأصول الحرجة وتآزر TSI

يتفوق مسبار التقارب هذا في البيئات الصناعية القاسية ذات درجات الحرارة العالية حيث تفشل المستشعرات القياسية. يقاوم طرف كبريتيد البوليفينيلين التدهور الكيميائي من زيوت التشحيم الاصطناعية والبخار وغازات العملية المسببة للتآكل.

يتكامل المستشعر بسلاسة في استراتيجيات أدوات مراقبة التوربينات (TSI) الشاملة. من خلال توفير بيانات التيار الدوامي الخام غير المخزنة، يمكّن رف Bently Nevada 3500 من حساب الاهتزاز النسبي الدقيق للعمود، ولامركزية الهيكل، وموضع الدفع. تتدفق هذه البيانات الخام بسهولة إلى هياكل المصنع مثل Honeywell Experion PKS عبر مسارات Modbus أو OPC UA، مما يمكّن التشخيصات الآلية ويحمي الأصول ذات رأس المال العالي من الاحتكاك المدمر أو عدم استقرار الدوار.

طلب وشحنة التعبئة

يشمل كل إتمام طلب المكونات الأساسية التالية:

(1) مسبار تقارب أصلي Bently Nevada 330101-00-28-10-02-05 8 مم.

(2) موصل ClickLoc محوري مصغر مثبت من المصنع مع غطاء سيليكون واقي.

(3) غلاف واقي قابل للإزالة يحمي خيوط 3/8-24 UNF أثناء النقل.

(4) شهادة امتثال تؤكد تصنيفات السلامة للمناطق الخطرة من CSA و ATEX و IECEx.

اللوجستيات العالمية وملف الإرسال

يعالج قسم اللوجستيات لدينا الوحدات ويرسلها في غضون 2-7 أيام عند اكتمال بروتوكولات الدفع بنجاح. نقوم بتوجيه جميع شحنات المستشعرات الحيوية عبر شركات النقل السريع الممتازة بما في ذلك DHL و FEDEX و UPS لضمان أوقات عبور عالمية سريعة. يخضع كل مسبار لفحص جودة نهائي قبل وضعه داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة. يحمي هذا الاحتواء متعدد الطبقات والمحمي من التفريغ الكهروستاتيكي هياكل الملفات الداخلية الحساسة وعناصر الكابل المحوري عالية التردد من الصدمات الفيزيائية والتفريغ الكهروستاتيكي طوال رحلة الشحن.

الأسئلة الشائعة حول استكشاف الأخطاء وإصلاحها التشغيلية

س1: ما أهمية موصل ClickLoc في نموذج مسبار 3300 XL هذا تحديدًا؟

ج1: يوفر موصل ClickLoc آلية قفل إيجابية تمنع الاتصال المحوري من التراجع تحت الاهتزاز الصناعي الشديد. يلغي الحاجة إلى مفاتيح ربط خاصة، ويصدر صوتًا مسموعًا عند الإغلاق الكامل، مع الحفاظ على مسار مقاومة كهربائية منخفضة ضروري لقياسات التيار الدوامي عالية التردد الدقيقة.

س2: كيف تتحقق مما إذا كان ملف المسبار قد تعرض لتلف هيكلي أو قصر داخلي؟

ج2: افصل المسبار عن كابل التمديد وقم بقياس مقاومة الموصل المركزي إلى الدرع الخارجي باستخدام مقياس متعدد رقمي. يجب أن ينتج مسبار 3300 XL 8 مم سليم بكابل بطول 1.0 متر قيمة مقاومة تتراوح بين 5.9 و 7.7 أوم؛ تشير قراءة دائرة مفتوحة أو صفر أوم إلى الحاجة إلى استبدال فوري.

س3: هل يمكن توصيل هذا المسبار مباشرة ببطاقة إدخال تناظرية DCS بدون وحدة محول منفصلة؟

ج3: لا، لا يمكن توصيل هذا المسبار مباشرة بوحدة إدخال تناظرية عامة. يتطلب المسبار مستشعر 3300 XL Proximitor مطابقًا لتوفير إشارة إثارة التردد اللاسلكي عالية التردد وتحويل اختلافات المعاوقة الناتجة إلى خرج جهد خطي 200 مللي فولت/ميل مقبول بواسطة DCS أو شاشة TSI.
