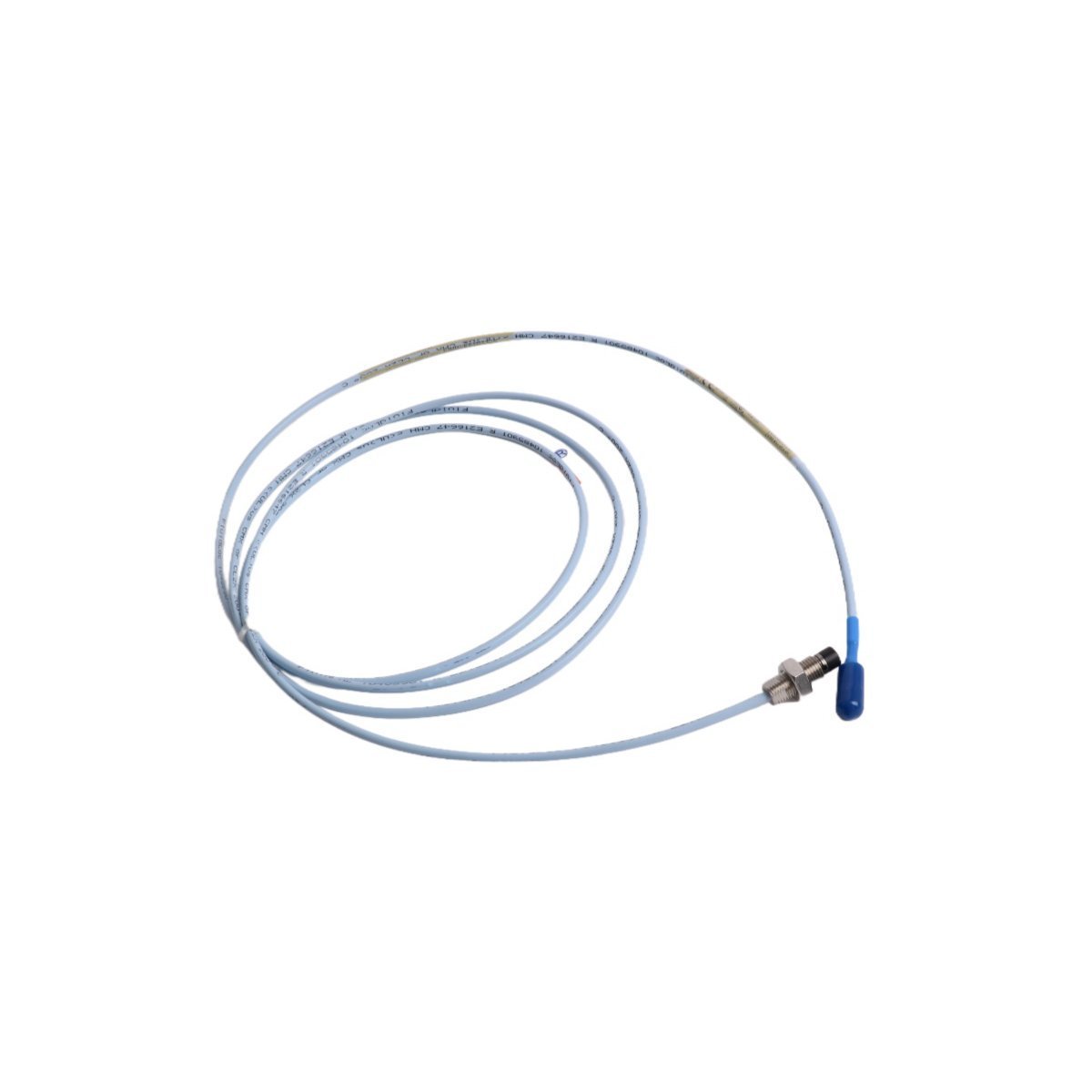

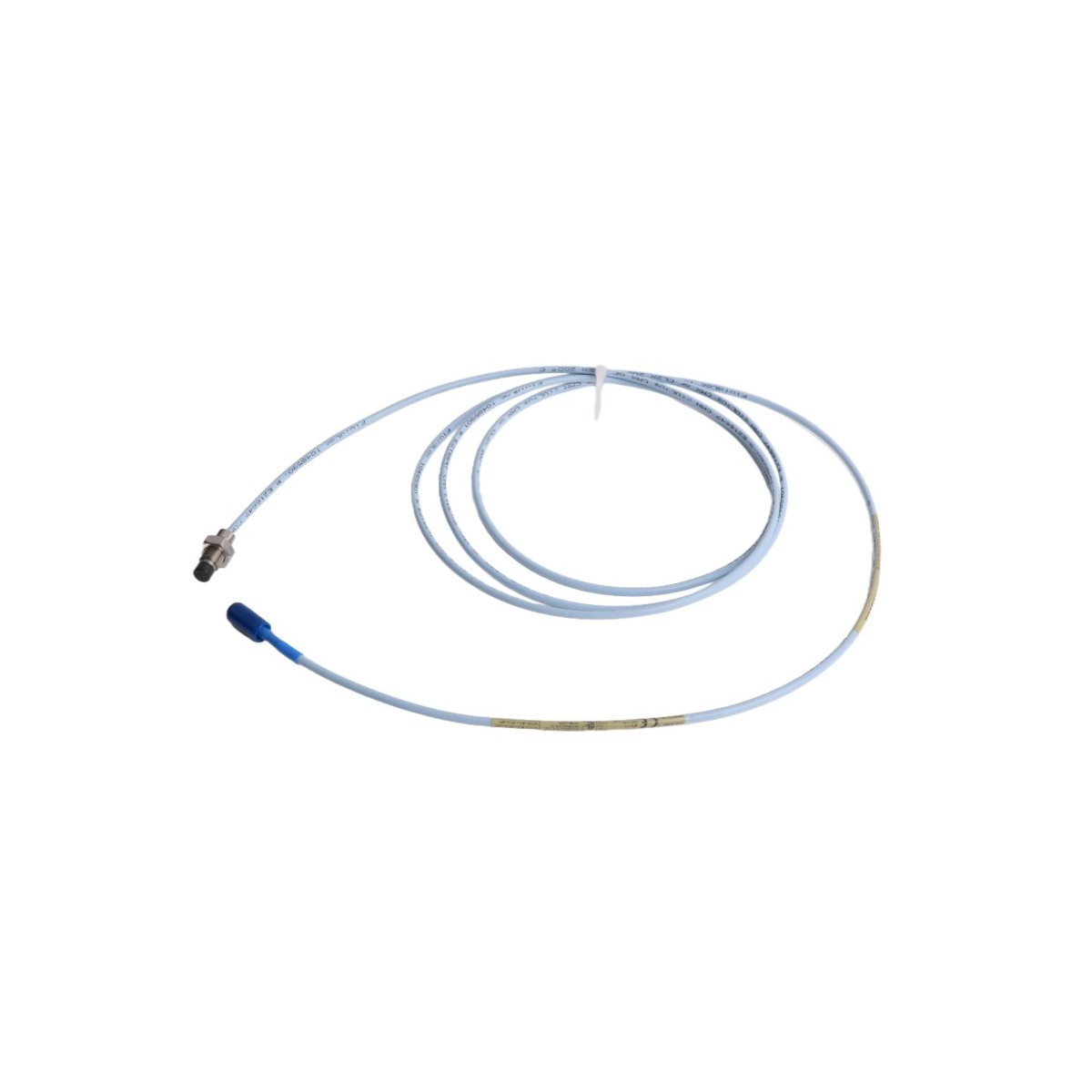

Bently Nevada 330101-00-25-05-02-05 مجسات تقاربية 3300 XL 8 مم
-
الأبعاد: 25 × 25 × 5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم مسبار Bently Nevada 330101-00-25-05-02-05 (مسبار التقارب 3300 XL 8 مم) لقياسات الاهتزاز والإزاحة بدون تلامس في أنظمة حماية الآلات، ويوفر مدخلاً فيزيائيًا مباشرًا لدوائر محولات التقارب. يقيس الجهاز المسافات الثابتة والديناميكية بين طرف المسبار والسطح المستهدف المرصود، ويرسل إشارات تردد راديوي منخفضة المستوى عبر حلقة مجال التيار الدوامي. تُنشئ الواجهة المادية مقاييس فجوات دقيقة مطلوبة بواسطة لوحات التوصيل الخلفية لمراقبة الآلات المستمرة لتسجيل حركة العمود ومعلمات موضع الدوار دون تلامس المكونات المادية.
تفسير اللاحقة ومصفوفة النموذج
-
330101: مسبار التقارب 3300 XL 8 مم، خيط 3/8-24 UNF، خيارات طول غير ملولب ناعم
-
00: خيار الطول غير الملولب يحدد 0.0 بوصة
-
25: خيار الطول الكلي للحاوية يحدد 2.5 بوصة
-
05: خيار الطول الإجمالي يحدد 0.5 متر (1.6 قدم)
-
02: خيار الموصل يحدد موصل ClickLoc محوري مصغر
-
05: خيار موافقة الوكالة يحدد الموافقات المتعددة للمناطق الخطرة
المواصفات الفنية للمعدات
| المعلمة | المواصفات |
| النموذج | 330101-00-25-05-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة |
| الوزن | 0.15 كجم |
| حجم الخيط | 3/8-24 UNF |
| قطر طرف المسبار | 8 مم |
| عامل مقياس الهدف | 7.87 فولت لكل مم (200 ملي فولت لكل ميل) اسميًا |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية لرأس المسبار والكابل |
| استهلاك الطاقة | مستشعر سلبي يعمل بحلقة طاقة مستشعر Proximitor |
| الطول الكلي للنظام | طول المسبار 0.5 متر |
| نوع الموصل | موصل ClickLoc محوري مصغر |
معايرة مسبار التيار الدوامي والتحقق من ديناميكيات الدوار
يستخدم مسبار التقارب مبادئ تشغيل التيار الدوامي لمراقبة ديناميكيات الدوار عبر أعمدة الآلات عالية السرعة. عند إقرانه بمستشعر Proximitor 3300 XL، يقيس نظام المسبار الإزاحة الديناميكية بمدى خطي معاير يبلغ 2.0 مم (80 ميل). تمنع آليات قمع التداخل الكهرومغناطيسي التداخل الكهرومغناطيسي بين أطراف المسبار المتجاورة المثبتة في نفس مستوى المحمل الشعاعي.
لتحقيق التحقق من عامل المقياس الخطي المستهدف، يقوم المهندسون بضبط الموضع الفيزيائي لتسجيل جهد فجوة مستهدف يبلغ -10.0 فولت تيار مستمر عبر حلقة الإشارة، والذي يتوافق مع مركز النافذة الخطية المعايرة. يوفر طرف مسبار كبريتيد البوليفينيلين (PPS) الرقيق للغاية ختم ضغط هيكليًا عند واجهة غلاف الماكينة، مما يعزل إلكترونيات المحول الداخلية عن بيئات سائل التشحيم عالي الضغط.
الأسئلة المتداولة
س: كيف تتعامل بنية النظام مع أطوال مختلفة للمسبار وكابل التمديد؟
ج: يجب أن يتطابق الطول الكهربائي الكلي للمسبار بالإضافة إلى كابل التمديد مع ملف الضبط المحدد لمستشعر Proximitor (إما 5.0 أمتار أو 9.0 أمتار إجمالي طول النظام) لمنع تدهور عامل المقياس.
س: هل يمكن استبدال هذا المسبار بينما لوحة التوصيل الخلفية لشاشة الماكينة المضيفة نشطة؟
ج: نعم، مسبار التقارب هو عنصر ميداني سلبي يمكن فصله عند نقطة التوصيل المحورية أو استبداله دون إزالة الطاقة من رف المراقبة الرئيسي.
س: ما أهمية جهد فجوة الهدف أثناء التكوين الميداني؟
ج: تشير القيمة المرجعية -10.0 فولت تيار مستمر إلى أن طرف المسبار موضوع ميكانيكيًا في نقطة المنتصف لمدى الكهربائي المعاير، مما يضمن مجال جهد متساوٍ لانحرافات العمود الإيجابية والسلبية.
إرشادات التركيب الميداني
قم بتركيب المسبار عبر الغلاف الملولب 3/8-24 UNF في أقواس صلبة أو عبر غلاف الماكينة، مع التأكد من أن الوجه يظل موازيًا لسطح العمود المرصود.
حافظ على خلوص لا يقل عن 24 مم بين طرف المسبار وأي مكونات هيكلية فولاذية عادية مجاورة للقضاء على التعديلات الجانبية التي تؤثر على عامل المقياس.
تحقق من أن عزم ربط الصامولة يتوافق مع العتبات الهندسية القياسية لمنع الخيوط السائبة من إدخال ضوضاء ميكانيكية في قراءات الاهتزاز.
مرر الكابل المحوري المتكامل بطول 0.5 متر باستخدام نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لمنع تلف القلب الداخلي وتوهين الدرع.
اعزل وصلة طرف ClickLoc داخل صندوق قناة بيئية، باستخدام واقيات موصلات متخصصة لمنع تلوث الرطوبة والتعرض للحلقات الأرضية.
