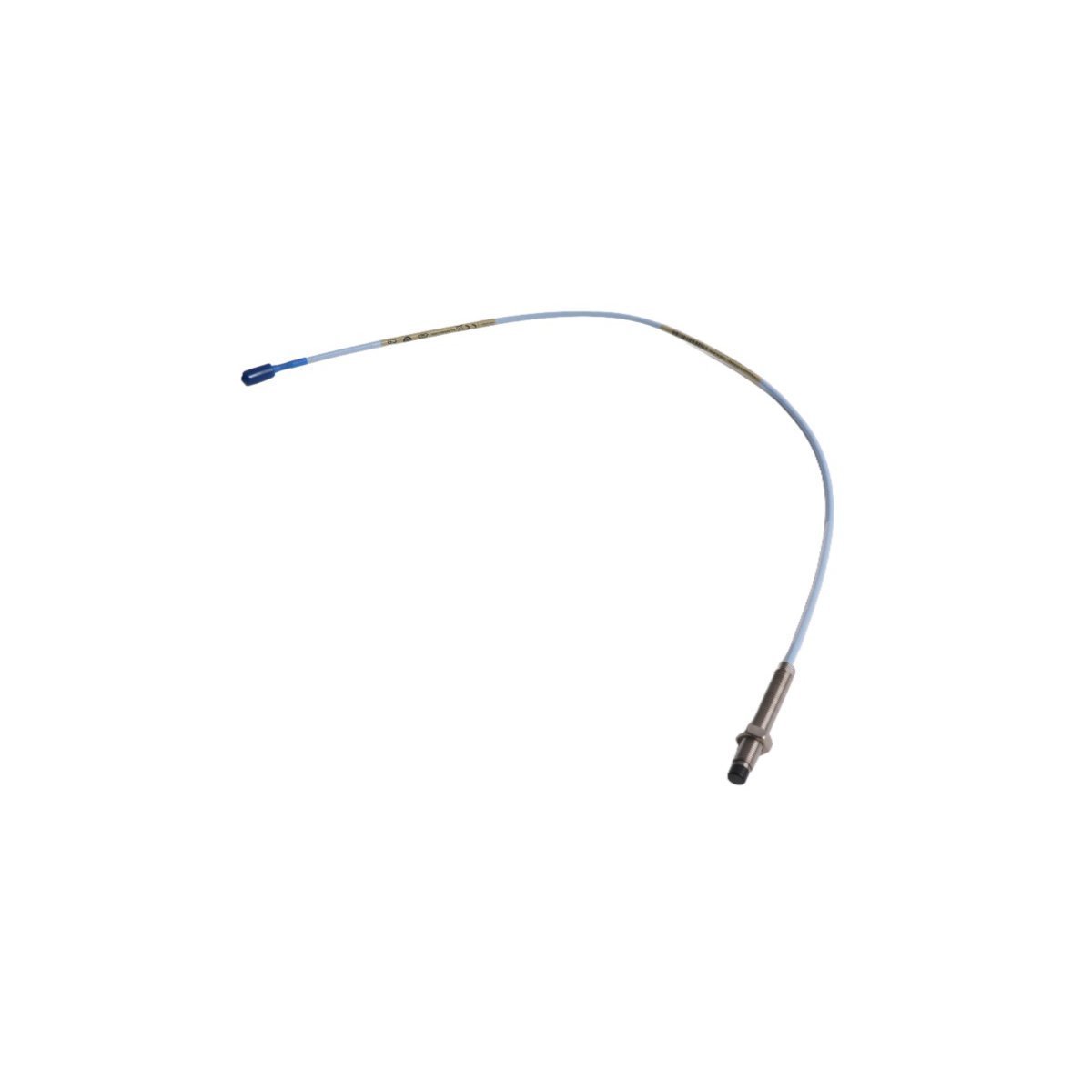

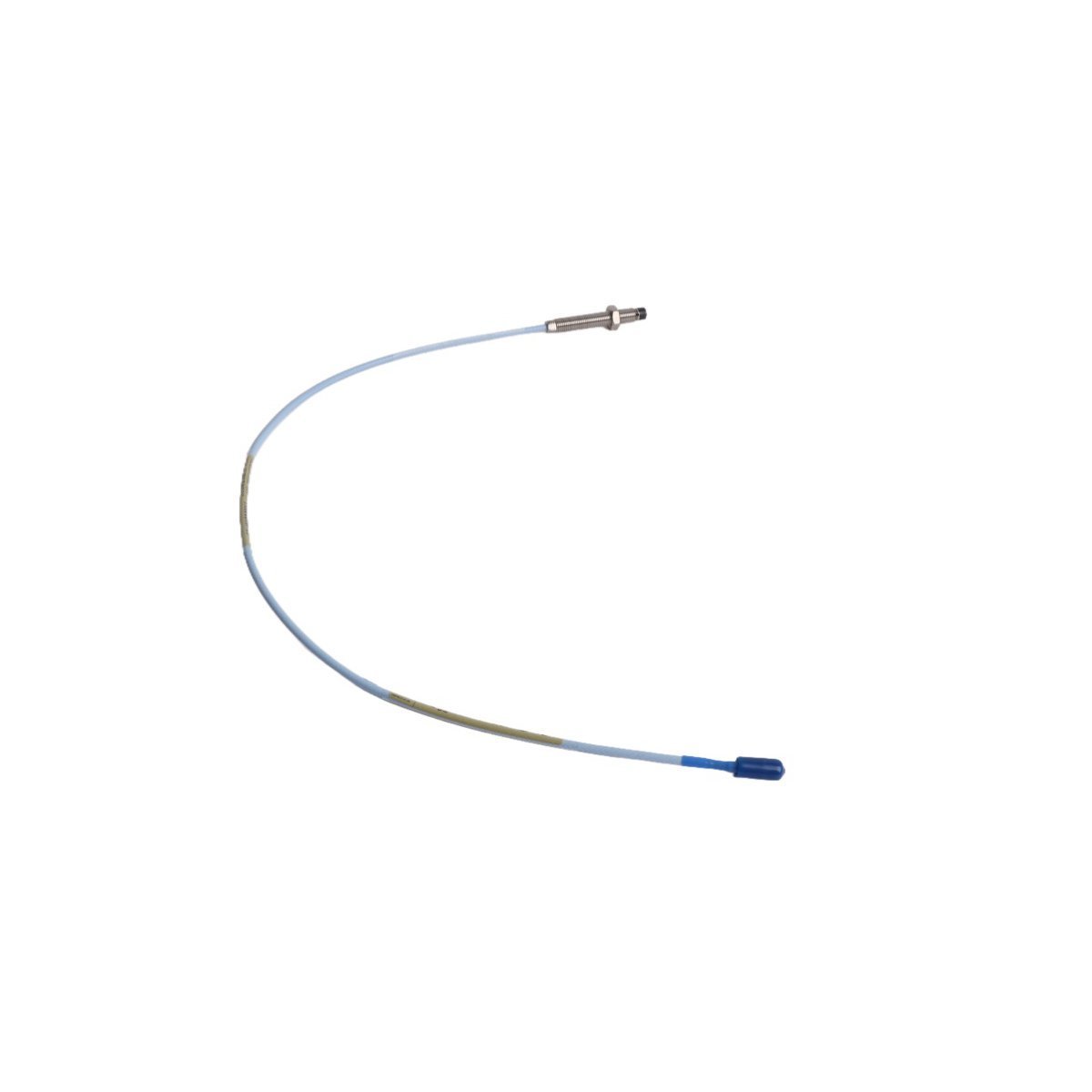

تم تكوين Bently Nevada 330101-00-24-05-02-00 (مجس القرب 330101) لقياسات إزاحة العمود والاهتزازات بدون تلامس في أنظمة حماية الماكينات، ويوفر تنفيذاً فيزيائياً/كهربائياً مباشراً.

تفاصيل اللاحقة ومصفوفة النموذج

• 330101: مجس تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع.

• 00: خيار الطول غير الملولب (0.0 بوصة).

• 24: خيار الطول الكلي للعلبة (2.4 بوصة).

• 05: خيار الطول الكلي (0.5 متر / 1.6 قدم).

• 02: خيار الموصل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 00: خيار موافقة الوكالة (لا توجد موافقات مطلوبة للمناطق الخطرة).

مواصفات الأجهزة

معايرة مجس التيار الدوامي وديناميكا الدوار

يعمل مجس 3300 XL 8 مم عن طريق معايرة مقياس مجس التيار الدوامي لهدف فولاذي قياسي AISI 4140. يؤدي عدم المحاذاة أو الانحراف عن مادة الهدف هذه إلى تغيير تفاعل مجال التيار الدوامي، مما يتطلب إعادة معايرة عامل القياس. لتتبع حالات محمل الفيلم السائل وديناميكا الدوار في الوقت الفعلي بدقة، يجب التحقق من صحة جهد الفجوة (أهداف -10 VDC) عند النقطة الوسطى الهندسية للمدى الخطي. تمنع نافذة الجهد الثابت هذه قص الإشارة أثناء دورات الاهتزاز الديناميكية عالية السعة. تقلل قيود التصميم الداخلي من مجالات الرؤية الجانبية، مما يؤدي إلى قمع التداخل عند توجيه مجسات متعددة في تكوينات X-Y متعامدة أو مصفوفات محورية ضيقة.

الأسئلة المتداولة

س: كيف يؤثر عدم تطابق الطول الكهربائي الكلي للنظام على الأداء؟

ج: يجب توصيل مجس 0.5 متر بكابل تمديد 3300 XL مناسب لتحقيق طول نظام إجمالي يبلغ 5.0 أمتار أو 9.0 أمتار. يؤدي عدم تطابق الطول الكهربائي الكلي إلى عدم خطية شديدة في عامل القياس وأخطاء في خط الأساس لجهد الفجوة -10 VDC.

س: هل يمكن تبديل هذا المجس أثناء تشغيل نظام المراقبة؟

ج: نعم. المجس هو جهاز استقرائي سلبي ويدعم التبديل السريع عند الواجهة المحورية دون قطع الطاقة عن رف 3500 أو مستشعر القرب، شريطة اتباع إجراءات السلامة القياسية للحلقات الميدانية المحلية.

إرشادات التثبيت الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز مواصفات عزم الدوران القصوى البالغة 13.6 نيوتن متر (120 رطل-بوصة) عند شد صواميل التثبيت 3/8-24 UNF. يؤدي الشد الزائد إلى تشوه الغلاف وفشل العنصر الداخلي.

• سلامة الموصل: قم بشد موصل ClickLoc المحوري يدويًا حتى يتم التحقق من نقرة ملموسة واضحة. لا تستخدم الكماشة أو الأدوات المعدنية، التي يمكن أن تشوه الواجهة المحورية المصغرة وتسبب ضوضاء الإشارة.

• ملف التخليص: حافظ على الحد الأدنى لنصف قطر التخليص المضاد للثقوب يبلغ 9.5 مم (0.38 بوصة) حول طرف المجس 8.0 مم لمنع المعدن الهيكلي المجاور من التسبب في أخطاء الهدف أو تخفيف عامل القياس.

• العزل والتأريض: تأكد من عزل وصلة الموصل المحوري باستخدام شريط السيليكون ذاتي اللصق أو واقيات الموصل. يجب أن يظل الدرع الخارجي معزولًا عن الأرض الهيكلية حتى ينتهي عند شريط طرف مستشعر القرب.
