نظرة عامة على المنتج

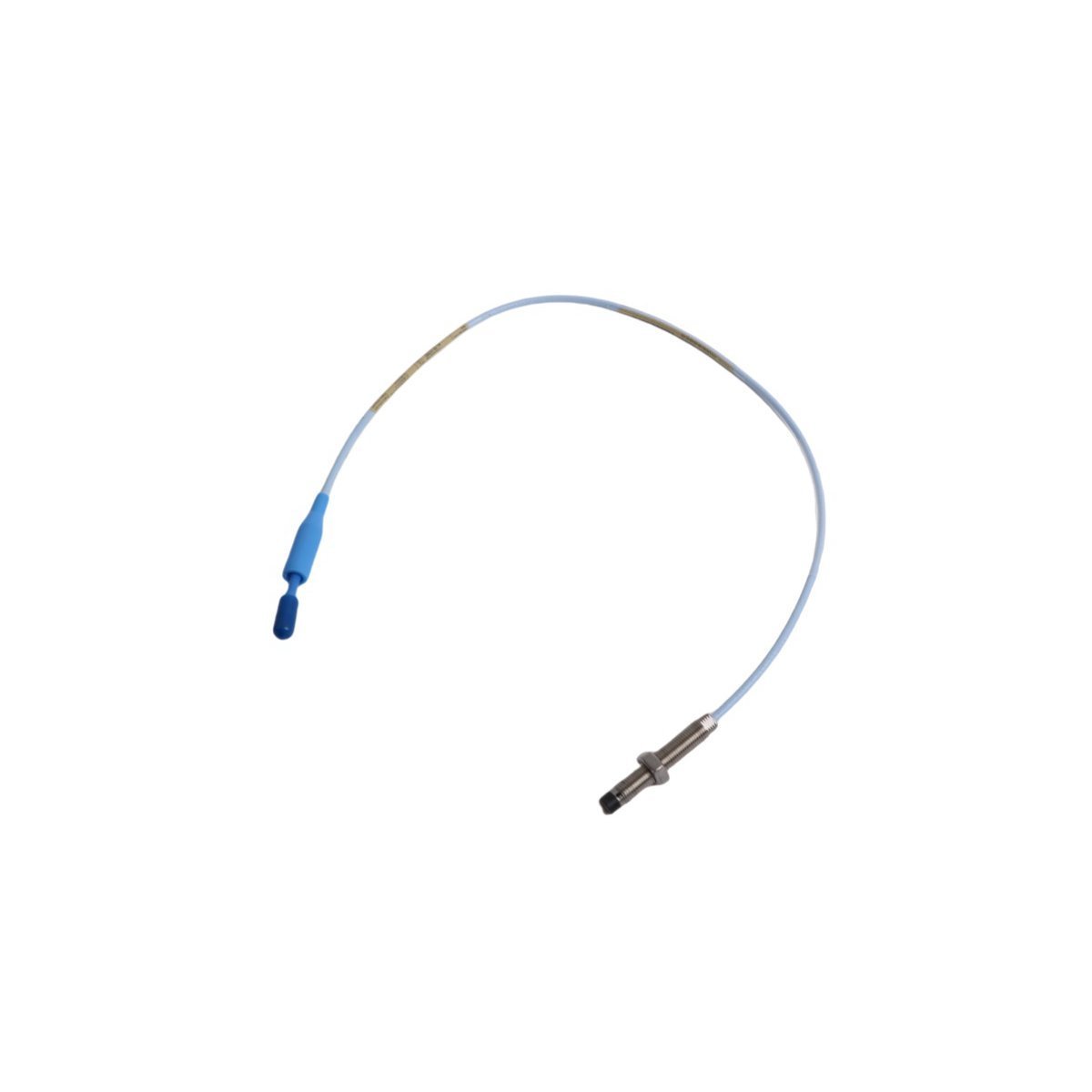

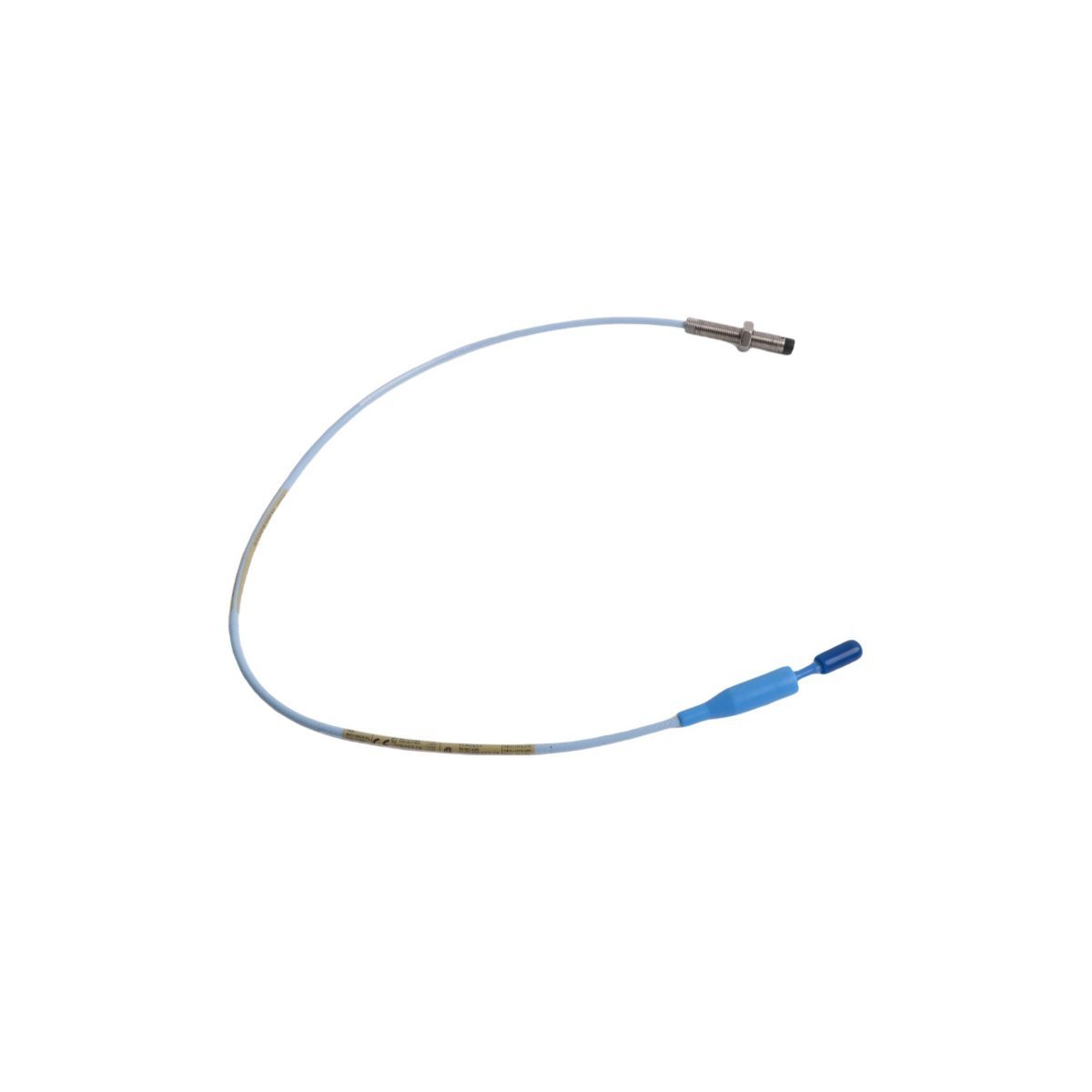

يشكل مسبار التقارب Bently Nevada 330101-00-20-05-01-05 الطبقة الأساسية لجمع البيانات لإطارات الحفاظ على الآلات ذات المستوى العالمي. يراقب مستشعر التيار الدوامي هذا عالي الموثوقية ذو 8 مم الإزاحة الديناميكية بدون تلامس، ويتتبع الظواهر الحرجة مثل اهتزاز العمود الشعاعي، ودفع الدوار المحوري، ومؤشرات مرجع الطور (Keyphasor). يولد ملف الاستشعار الداخلي المتقدم مجالًا كهرومغناطيسيًا محليًا يرسم خرائط الانحرافات السطحية على المستوى المجهري، ويغذي مقاييس الجهد التناظري الخام مباشرة إلى لوحات حماية Bently Nevada 3500، ووحدات التحكم في مصفوفة إيقاف الطوارئ (ESD)، وأنظمة التحكم الموزعة في المصنع (DCS). يعمل هذا المسبار كمكون خط دفاع ضد الأعطال الميكانيكية، ويوفر استقرار القياس اللازم لتنفيذ رحلات السلامة التلقائية. إنه يحمي الأجهزة الصناعية عالية رأس المال - بما في ذلك مضخات تغذية الغلايات، والتوربينات البخارية، وصناديق التروس عالية السرعة، وضواغط العمليات متعددة المراحل - من الفشل الكارثي.

فك تشفير اللاحقة والخيار للمكون

تحدد التسلسلات الأبجدية الرقمية المحددة الموزعة في رقم الجزء هذا غلاف اللولب المصنع، وطول المسبار الكلي، ونمط الموصل الكهربائي، ومسار الامتثال التنظيمي المقاوم للانفجار.

00 - تعيين طول غير مسنن

يحدد اختيار "00" الأولي قسمًا غير مسنن بطول 0.0 بوصة. تغطي الخيوط القياسية 3/8-24 UNF-2A الطول الكامل لحافظة المسبار المصنوعة من الفولاذ المقاوم للصدأ الصلب، مما يوفر أقصى نطاق لتعديل الموضع الميكانيكي داخل منفذ التركيب الخارجي.

20 - تحديد طول غلاف اللولب

يشير هذا الخيار إلى تصميم بطول إجمالي للغلاف يبلغ 2.0 بوصة. تقلل أبعاد الغلاف المدمجة المساحة البارزة خارج غطاء المحمل بينما توفر طولًا ماديًا كافيًا لإزالة الجدران الهيكلية والأقواس الآلية النموذجية بأمان.

05 - نطاق كابل أساسي مدمج

يخصص المعامل "05" كابلًا محوريًا قياسيًا مدمجًا بطول 0.5 متر (1.6 قدم). يقلل هذا التصميم القصير من ارتخاء الأسلاك الميكانيكية المعرضة مباشرة داخل تجاويف المحامل الساخنة، مما يؤدي إلى التوجيه مباشرة إلى كابل تمديد مخصص لإكمال حلقة نظام إجمالية قياسية بطول 5.0 متر أو 9.0 متر.

01 - تكوين موصل وحامي ClickLoc

تحدد هذه اللاحقة موصل ClickLoc محوري مصغر مزودًا بغطاء حماية موصل شديد التحمل مركب في المصنع. يحافظ الكابل الفلوروبوليمري القياسي غير المدرع على نصف قطر انحناء ضيق بينما يشكل الواقي القابل للقفل درعًا بيئيًا متينًا حول واجهة المحطة الكهربائية.

05 - موافقات السلامة الجوهرية للمناطق الخطرة

يفتح المعرف "05" الشامل تقييمات الحماية العالمية الشاملة. يشهد هذا الرمز على الامتثال الكامل لتعليمات السلامة الجوهرية CSA و ATEX و IECEx، مما يسمح لفنيي الآلات بتركيب المسبار مباشرة في الأجواء المتفجرة وبيئات التكرير الخطرة.

معلمات الأجهزة والميكانيكية

معايير التركيب والمعايرة في الموقع

يتطلب نشر مستشعر تقارب 8 مم 3300 XL تتبعًا دقيقًا لمقاييس المحاذاة الكهربائية والمادية. يجب على فنيي الأجهزة ضبط عمق المسبار داخل قوس 3/8-24 UNF حتى يسجل قراءة جهاز قياس متعدد رقمي عبر خرج مستشعر Proximitor جهد انحياز تيار مستمر ثابت يبلغ -10.0 فولت تيار مستمر. تضمن نقطة المنتصف الكهربائية هذه أن طرف المسبار يجلس بالضبط في مركز نافذة المعايرة الخطية البالغة 80 ميل.

حافظ على نصف قطر انحناء كبل لا يقل عن 25.4 مم (1.0 بوصة) على طول السلك القياسي الذي يبلغ طوله 0.5 متر لمنع إتلاف طبقة التدريع المحورية الداخلية. نظرًا لأن طرف 8 مم يبرز مجال تيار دوامي نشطًا، وفر مسافة شعاعية لا تقل عن 9.5 مم (0.375 بوصة) من أي جدران فولاذية مجوفة مجاورة لمنع توهين الإشارة الجانبية. تأكد دائمًا من توصيل واقي موصل ClickLoc بالكامل لمنع زيت العملية من غزو نقطة الاتصال.

مرونة الأصول وتآزر إطار عمل TSI

يحافظ مستشعر سلسلة 330101 على دقة معايرة عميقة تحت ضغوط تشغيل قصوى، واهتزازات فيزيائية شديدة، وتعرض مستمر لمواد تشحيم صناعية ساخنة. يقاوم طرف البوليفينيلين سلفايد (PPS) المتين النقش الكيميائي وامتصاص الرطوبة، مما يمنع انحراف الخط الأساسي الحراري عبر دورات إنتاج متعددة الأشهر.

يعمل هذا المسبار كرابط استشعار أساسي لنشر أجهزة الإشراف على التوربينات (TSI) عالية المستوى. يقوم ببث جهد الإزاحة في الوقت الفعلي مباشرة إلى وحدات Proximitor 3500/42M، مما يحول حركة العمود الفيزيائية الميكرونية إلى بيانات طبقة تحكم قابلة للتنفيذ. تقوم أجهزة المراقبة بتسليم هذه المعلومات عبر شبكات أتمتة المصنع مثل Honeywell Experion PKS أو بنى Siemens S7. يمكّن هذا محطات المعالجة من تحليل مسارات المدار المستمرة، وخطوط مركز موضع العمود، وأطياف الاهتزاز الخام لجدولة الصيانة التنبؤية الاستباقية.

بيان الشحن القياسي

(1) مسبار تقارب أصلي من Bently Nevada 330101-00-20-05-01-05 3300 XL 8 مم.

(2) آلية واقي موصل ClickLoc شديدة التحمل مجمعة مسبقًا.

(3) أغطية طرفية بلاستيكية قابلة للإزالة تحمي اتصال الدبوس المحوري المصغر.

(4) حزمة وثائق المصنع التي تحدد معلمات CSA و ATEX و IECEx للمناطق الخطرة.

مسار الخدمات اللوجستية وضمانات التعبئة والتغليف

تقوم مراكز التوريد العالمية لدينا بمعالجة وإصدار طلبات المستودعات ذات الأولوية في غضون 2-7 أيام عند تسجيل تأكيد إتمام الدفع. نقوم بتوجيه جميع شحنات الأتمتة الدولية عبر شركات الشحن السريع المميزة مثل DHL و FEDEX و UPS لضمان النقل السريع والتتبع مباشرة إلى موقع استلام المصنع الخاص بك. قبل تسليم الشحن، يضع متخصصو المستودعات كل مسبار داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة. يحمي هذا التدريع الكثيف للكهرباء الساكنة والبطانة الداخلية المقواة الملف الشخصي الممتد للعبوة البالغ 112.0 سم وملفات الاستشعار الداخلية الحساسة من التشوه المادي والرطوبة والتفريغ الكهروستاتيكي، مما يوفر مكونًا تم التحقق منه بالكامل وجاهزًا للتشغيل الفوري في المصنع.

الأسئلة الشائعة حول صيانة الأجهزة والهندسة

س1: كيف أحدد عدم تطابق المعايرة بين هذا المسبار وبقية نظام التقارب؟

ج1: تحقق من جهد الفجوة الثابت عند خرج مستشعر Proximitor. إذا قمت بضبط الفجوة المادية وانحرف عامل القياس بشكل كبير عن خط 200 ملي فولت/ميل القياسي، أو إذا لم يتمكن النظام من الوصول إلى نقطة المنتصف -10.0 فولت تيار مستمر ضمن النطاق الخطي، فمن المحتمل أنك تمزج هذا المسبار 8 مم مع نموذج Proximitor غير صحيح 11 مم أو 5 مم، أو تستخدم طول حلقة إجمالي غير معاير.

س2: ما هو الغرض الأساسي من اختيار كبل مسبار قصير بطول 0.5 متر بدلاً من خيار أطول بطول 1.0 متر؟

ج2: يختار الفنيون خيار الكابل بطول 0.5 متر عندما يشتمل غلاف الماكينة على صندوق وصلات داخلي فوري أو منفذ خروج. يحافظ على سلك المسبار المدمج قصيرًا يقلل من كمية الكابل المحوري المرن غير المدرع المعرض داخل البيئة المضطربة والمغطاة بالزيت في غلاف المحمل، مما يقلل من مخاطر اهتزاز الكابل والتآكل الميكانيكي.

س3: هل يمكنني قطع أو وصل هذا الكابل في الحقل إذا كان طول 0.5 متر أطول قليلاً من اللازم لقناتي؟

ج3: لا تقطع أو وصل أو تغير طول كابل مسبار التقارب أبدًا. يشكل الطول الكهربائي الإجمالي للمسبار بالإضافة إلى كابل التمديد دائرة رنين مضبوطة معايرة بدقة إلى 5.0 أمتار أو 9.0 أمتار. يؤدي تقصير السلك إلى تغيير السعة والحث الداخليين، مما يدمر معايرة المستشعر وعامل القياس.

س4: كيف أستخدم جهاز قياس متعدد رقمي للتأكد مما إذا كان ملف المسبار الداخلي مكسورًا أو قصير الدائرة؟

ج4: افصل طرف ClickLoc عن كابل التمديد. اضبط جهاز القياس المتعدد الخاص بك لقياس المقاومة (أوم) وضع الأسلاك على دبوس الموصل المركزي والغلاف المحوري الخارجي. يجب أن يسجل مسبار 3300 XL 8 مم الوظيفي قيمة مقاومة تيار مستمر ثابتة بين 4.0 أوم و 8.0 أوم؛ تشير القراءة الصفرية إلى دائرة قصر داخلية، بينما تشير القراءة اللانهائية إلى دائرة مفتوحة أو سلك ملف مكسور.
