نظرة عامة على المنتج

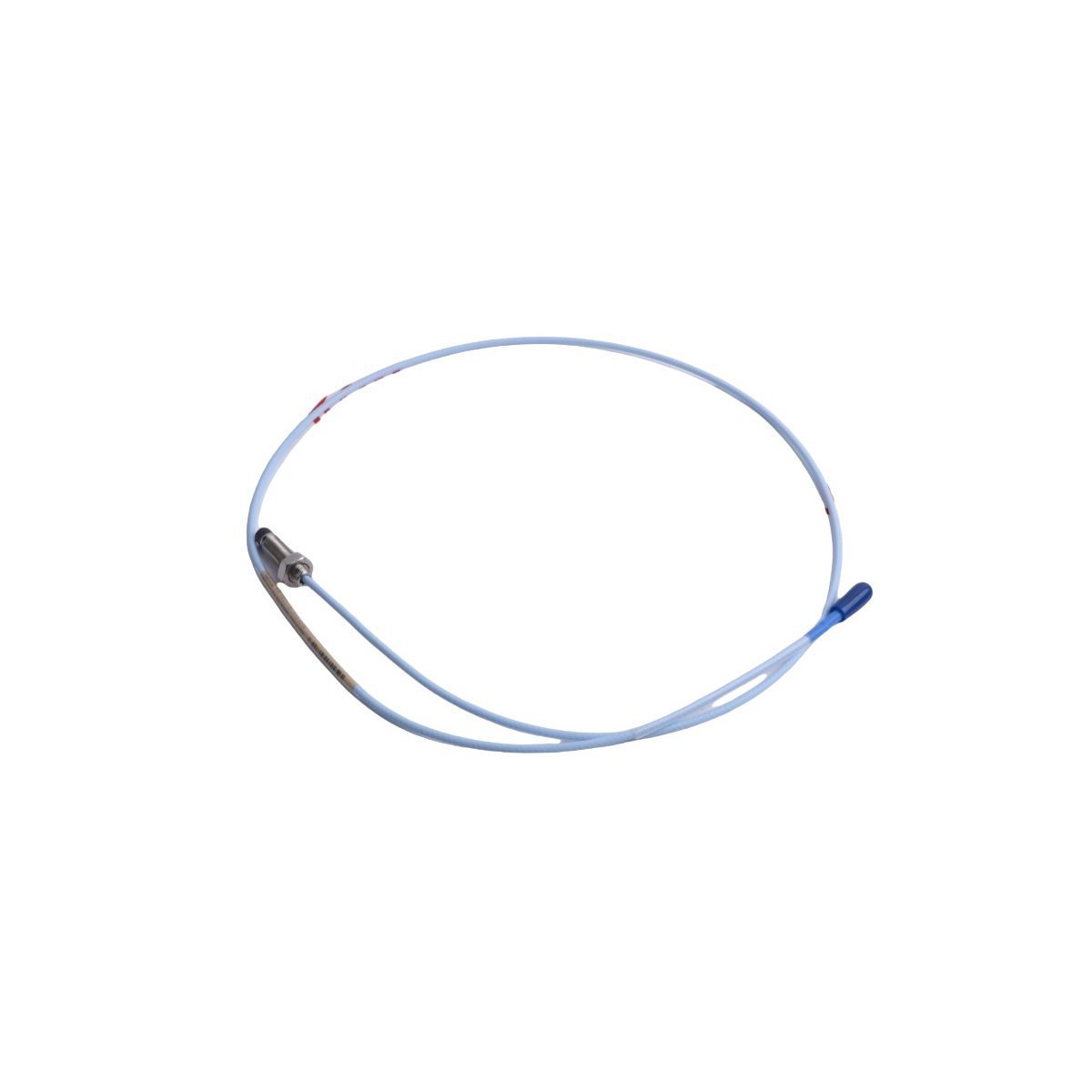

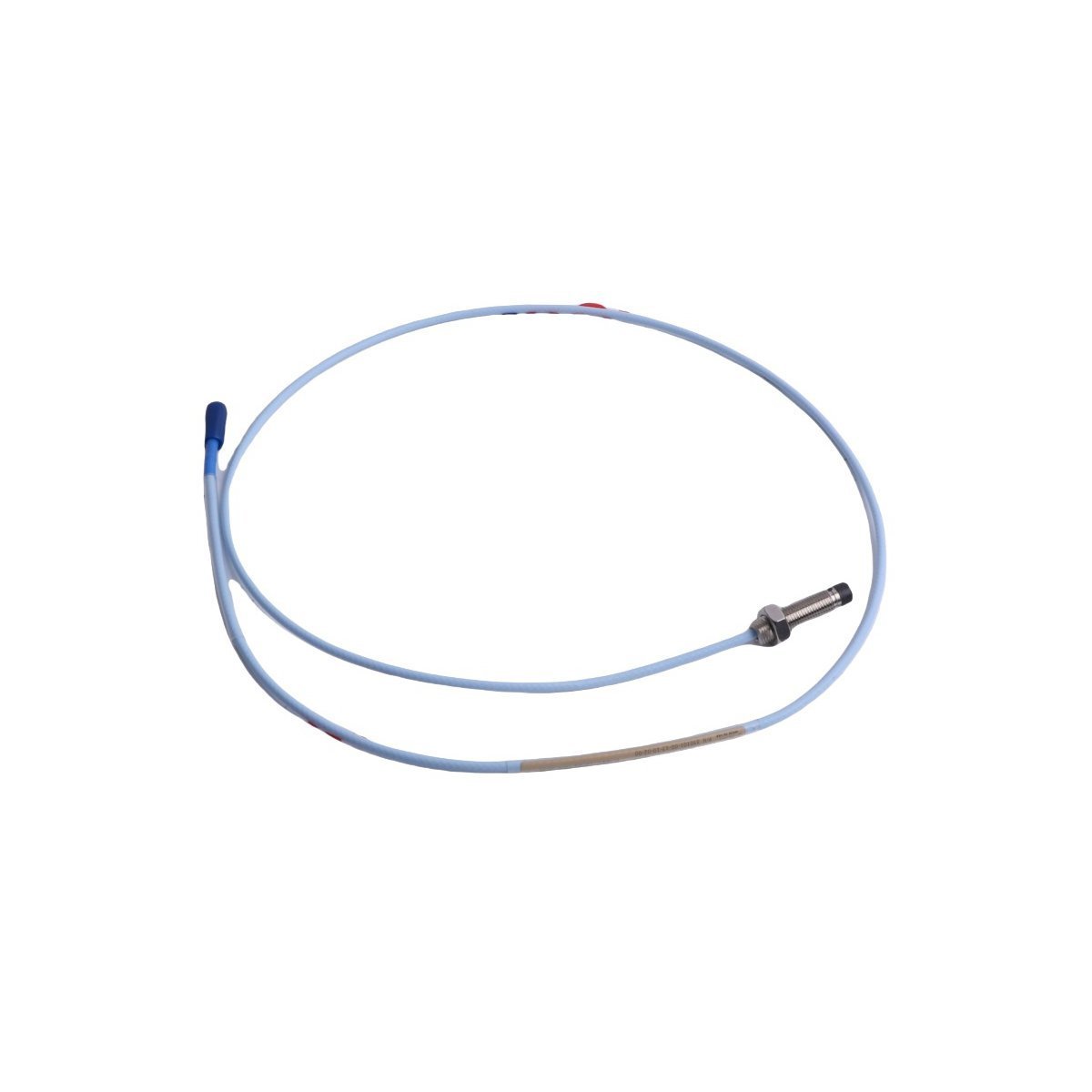

يوفر مسبار التقارب Bently Nevada 330101-00-13-15-12-CN 3300 XL 8 مم دقة قياسية في الصناعة لأنظمة حماية الآلات. تم تصميم مستشعر التيار الدوامي هذا خصيصًا لمراقبة الآلات الدوارة، ويتكامل بسلاسة مع رف سلسلة Bently Nevada 3500 لتوفير بيانات اهتزاز وموضع العمود في الوقت الفعلي. تعتمد العمليات الصناعية الحيوية على هذا المسبار لتغذية بيانات التقارب عالية الدقة في أنظمة التحكم الموزعة (DCS) وشبكات إيقاف التشغيل في حالات الطوارئ. من خلال التقاط التغيرات الدقيقة في مسافة الفجوة، فإنه يضمن الكشف المبكر عن الأعطال في التوربينات والضواغط والمضخات عالية السرعة، مما يمنع تعطل المعدات الكارثي ويقلل من وقت التوقف غير المخطط له.

تفاصيل لاحقة رقم الجزء

تستخدم فرق المشتريات الصناعية الخيارات الأبجدية الرقمية المحددة لنموذج 330101 لتلبية متطلبات غلاف الآلات والبيئة الدقيقة.

00 - خيار الطول غير الملولب

يحدد 0.0 بوصة من الطول غير الملولب، مما يسمح بالاشتباك الكامل للخيوط للتطبيقات التي تتطلب أقصى تعديلات للإدخال أو خلوص منخفض الارتفاع.

13 - خيار الطول الكلي للعلبة

يحدد طول علبة إجمالي 1.3 بوصة، مما يوفر بصمة مدمجة مصممة خصيصًا لأغلفة المحامل الضيقة وأغلفة الآلات.

15 - خيار الطول الإجمالي

يشير إلى طول كابل مدمج يبلغ 1.5 متر (4.9 قدم)، مما يحسن سلامة الإشارة قبل الانتقال إلى كابل تمديد.

12 - خيار الموصل والكابل

مزود بموصل ClickLoc محوري مصغر وكابل FluidLoc. تضمن آلية ClickLoc اتصالاً آمنًا ومقاومًا للاهتزاز، بينما تمنع تقنية FluidLoc الزيوت وسوائل العمليات من التسرب عبر جسم الكابل.

CN - خيار الموافقات

يشير إلى شهادات الامتثال الإقليمية المتخصصة للنشر الصناعي القياسي.

مقاييس هندسية حرجة

إرشادات التثبيت الميداني

يحدد التثبيت الميكانيكي أداء المستشعر. يجب على المهندسين ضبط موضع المسبار لتحقيق جهد فجوة ثابت يبلغ حوالي -10.0 فولت تيار مستمر (يتطابق عادةً مع فجوة 1.0 مم أو 40 ميل) عند استهداف مركز النطاق الخطي. حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) للكابل المحوري لحماية الدرع الأساسي الداخلي من التدهور. قم دائمًا بعزل موصل ClickLoc داخل صندوق توصيل مخصص باستخدام أغطية موصلات سيليكون لمنع تسرب الرطوبة، وتحقق من أن جسم المسبار يحافظ على عزل كهربائي كامل عن أرضية الماكينة لمنع تداخل حلقة الأرض.

فوائد تكامل الآلات

يتحمل هذا المسبار البيئات الصناعية القاسية، ويعمل بشكل موثوق به عبر تقلبات درجات الحرارة الواسعة ومجالات الاهتزاز العالية الشائعة في أغطية التوربينات. يمنع هيكل كابل FluidLoc الزيت والماء ومواد التشحيم الاصطناعية من الانتقال إلى غلاف المستشعر، مما يحافظ على دقة الإشارة على مدى دورات حياة طويلة. يعمل كواجهة مادية أساسية لأدوات الإشراف على التوربينات (TSI)، ويوفر فجوات مادية خام تتحول إلى مقاييس 4-20 مللي أمبير أو مقاييس fieldbus رقمية موحدة للتصور السلس داخل بنيات Honeywell Experion PKS.

معلومات الطلب والحزمة

تشحن كل مجموعة مطلوبة مع جميع المكونات الأساسية المطلوبة للنشر المباشر:

(1) جسم مسبار التقارب Bently Nevada 3300 XL 8 مم

(2) كابل محوري FluidLoc مدمج بطول 1.5 متر

(3) موصل ClickLoc محوري مصغر ذكر مثبت مسبقًا

(4) وثائق شهادة المنشأ الصادرة من المصنع

معيار اللوجستيات والتعبئة

تقوم فرق اللوجستيات بمعالجة الطلبات وشحنها في غضون 2-7 أيام عند الانتهاء من الدفع. يتم الإرسال عبر شركات الشحن السريع من الدرجة الأولى بما في ذلك DHL و FEDEX و UPS لضمان أوقات عبور عالمية سريعة. يخضع كل مكون لإعداد صارم، ويصل في عبوات صناعية ثقيلة مضادة للكهرباء الساكنة لعزل الإلكترونيات الداخلية الحساسة عن التفريغ الكهروستاتيكي والتأثير المادي أثناء الشحن.

الأسئلة الشائعة حول التطبيق والتشخيص

س 1: كيف أتحقق مما إذا كان موصل ClickLoc مثبتًا بشكل صحيح أثناء التثبيت؟

ج 1: يوفر موصل ClickLoc نقرة مميزة عند التثبيت بالكامل. يجب عليك التحقق من التثبيت عن طريق تطبيق قوة سحب خفيفة؛ لن ينفصل الموصل المقفل بشكل صحيح بدون فصل يدوي لحلقة القفل.

س 2: هل يمكنني استخدام هذا المسبار مباشرة مع نظام محول التقارب 3300 XL 5mm؟

ج 2: لا، هذا نظام مسبار 8 مم. يجب إقران هذا المسبار بكابل تمديد 3300 XL 8 مم متطابق ومستشعر تقارب 3300 XL 8 مم لضمان عوامل قياس صحيحة ومخرجات جهد خطية.

س 3: ما هو الدور الذي تلعبه تقنية FluidLoc إذا تعرض الكابل لزيت صناعي؟

ج 3: يستخدم كابل FluidLoc مادة إغلاق داخلية تمنع السوائل من المرور عبر داخل غلاف الكابل. إذا تعرض الغلاف الخارجي لتلف مادي داخل غلاف محمل ملوث، فإن الحاجز الداخلي يوقف تسرب الزيت إلى الخط وتلويث اتصالات Proximitor البعيدة.
