يعمل Bently Nevada 330101-00-12-15-02-00 كمكون أجهزة مخصص لقياسات الإزاحة الساكنة والديناميكية بدون تلامس ضمن أنظمة مراقبة الاهتزاز من سلسلة 3300 XL. يترجم مكون الأجهزة هذا فجوات الخلوص المادية بين طرف المسبار والسطح المستهدف المتحرك إلى إشارة كهربائية. يتصل بوحدة تقاربية خارجية لتنفيذ مراقبة في الوقت الفعلي لتغيرات موضع عمود الماكينة عبر شبكات محولات القرب القياسية.

تحديد رقم جزء اللاحقة

• 330101: مسبار تقارب 3300 XL 8 مم (تكوين خيط UNF 3/8-24 قياسي)

• -00: خيار طول العلبة غير الملولبة (0.0 بوصة)

• -12: خيار طول العلبة الإجمالي (1.2 بوصة)

• -15: خيار الطول الكلي (1.5 متر / 4.9 قدم)

• -02: تكوين موصل محوري ClickLoc مصغر

• -00: لم يتم طلب أي موافقات من الوكالات

مصفوفة الأجهزة الفنية

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد هذا الجهاز على قياس مسبار التيار الدوامي لترجمة ديناميكيات الدوار عالية السرعة إلى قيم كهربائية بدون تلامس ميكانيكي مادي. ينقل طرف المسبار مجال تردد راديو نشطًا إلى الأسطح المعدنية المحيطة، مما يعدل مباشرة دائرة مذبذب خارجية بناءً على مسافات الفجوات. للحفاظ على أداء التتبع أثناء التمدد الحراري المكثف للغلاف أو تغيرات حركة الهيكل، يتم إغلاق اللفائف الداخلية داخل غلاف لدائن حرارية عالية الحرارة. يحافظ هذا التصميم المادي على هوامش التحقق من الإشارة الخطية عبر نطاق التشغيل بأكمله، مما يوفر قياسات دقيقة لمعالجات TSI الخلفية التي تتتبع مدار العمود أو معلمات الموضع أو علامات الطور.

تشخيصات الدعم الفني

س: ما هي المعايير الدقيقة للتحقق من جهد الفجوة باستخدام هذا الجهاز؟

ج: يجب تنفيذ التحقق من جهد الفجوة عبر طرف الإشارة الخام لوحدة التقريب المطابقة. بالنسبة لمواد الهدف القياسية AISI 4140، يعمل نظام المستشعر ضمن نطاق خطي حيث يتوافق الهدف في نقطة المنتصف مع قيمة تغذية مرتدة للحلقة -10 VDC.

س: هل يمكن تغيير تكوين كابل المستشعر هذا أو اختصاره في الميدان؟

ج: لا. يؤثر الطول الكهربائي الكلي لكابل المسبار على ضبط الدائرة العامة ومعلمات مقاومة النظام. يؤدي قطع أو ربط الخط المحوري إلى تعطيل مقاييس قياس مسبار التيار الدوامي المعايرة وإبطال تقييمات دقة القياس في المصنع.

س: ما هي الاحتياطات التي تمنع فشل قمع التداخل إذا تم نشر وحدات متعددة؟

ج: حافظ على مسافات الفصل الميكانيكية الدنيا المحددة في رسومات التثبيت الرسمية. تحدث حالات فشل قمع التداخل إذا تقاطعت المجالات الكهرومغناطيسية للمسابير المتجاورة، مما يؤدي إلى تشويه قياسات الهدف وإدخال ضوضاء صناعية في دائرة مراقبة الاهتزاز.

إجراءات التجميع الميداني

• توصيل وتثبيت الخيط: أدخل جسم المسبار في كتيفة التثبيت أو منفذ العلبة الخارجية. قم بربط علبة UNF 3/8-24 بشكل نظيف في موضعها، مع ضمان الدوران السلس لتجنب تلف الشريط. قم بتأمين عمق ربط الخيط الأدنى قبل قفل الصامولة القفل.

• ضبط الفجوة الميكانيكية: راقب جهد حلقة النظام باستخدام مقياس الفولتميتر الرقمي المتصل بمخرجات شاشة التقريب. قم بتدوير جسم المسبار حتى يسجل الجهد المستهدف ضمن منطقة الخط الأساسي -10 VDC، مما يشير إلى النقطة المادية الوسطى لنافذة القياس الخطية المعايرة.

• سلامة توصيل الكابل: ادفع وصلة ClickLoc المحورية بإحكام في خط التمديد المطابق. تأكد من أن الوصلة المتصلة مثبتة بإحكام لمنع الضوضاء الكهربائية عالية التردد من تعطيل خط الإشارة.

عناصر حزمة لوجستيات الطلب

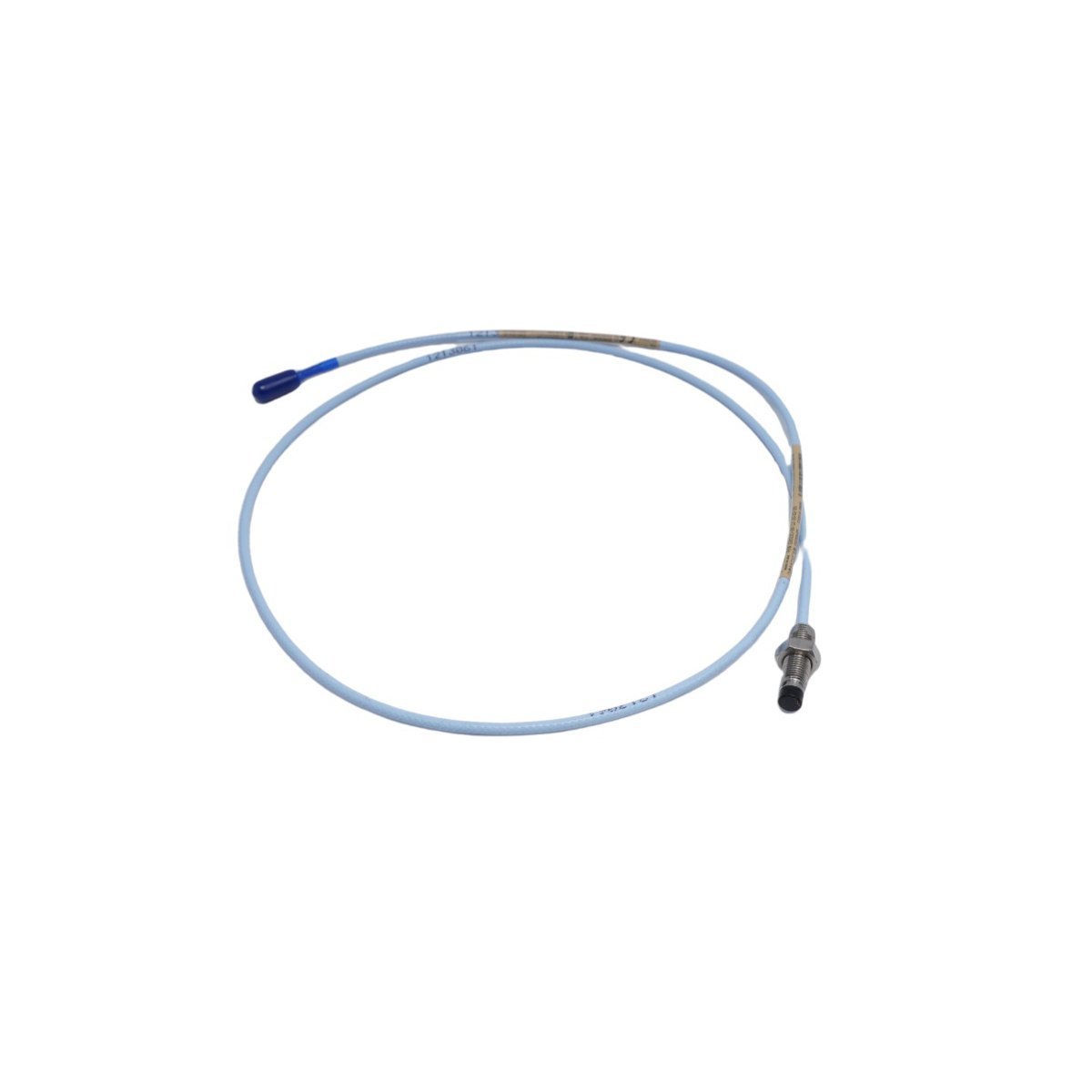

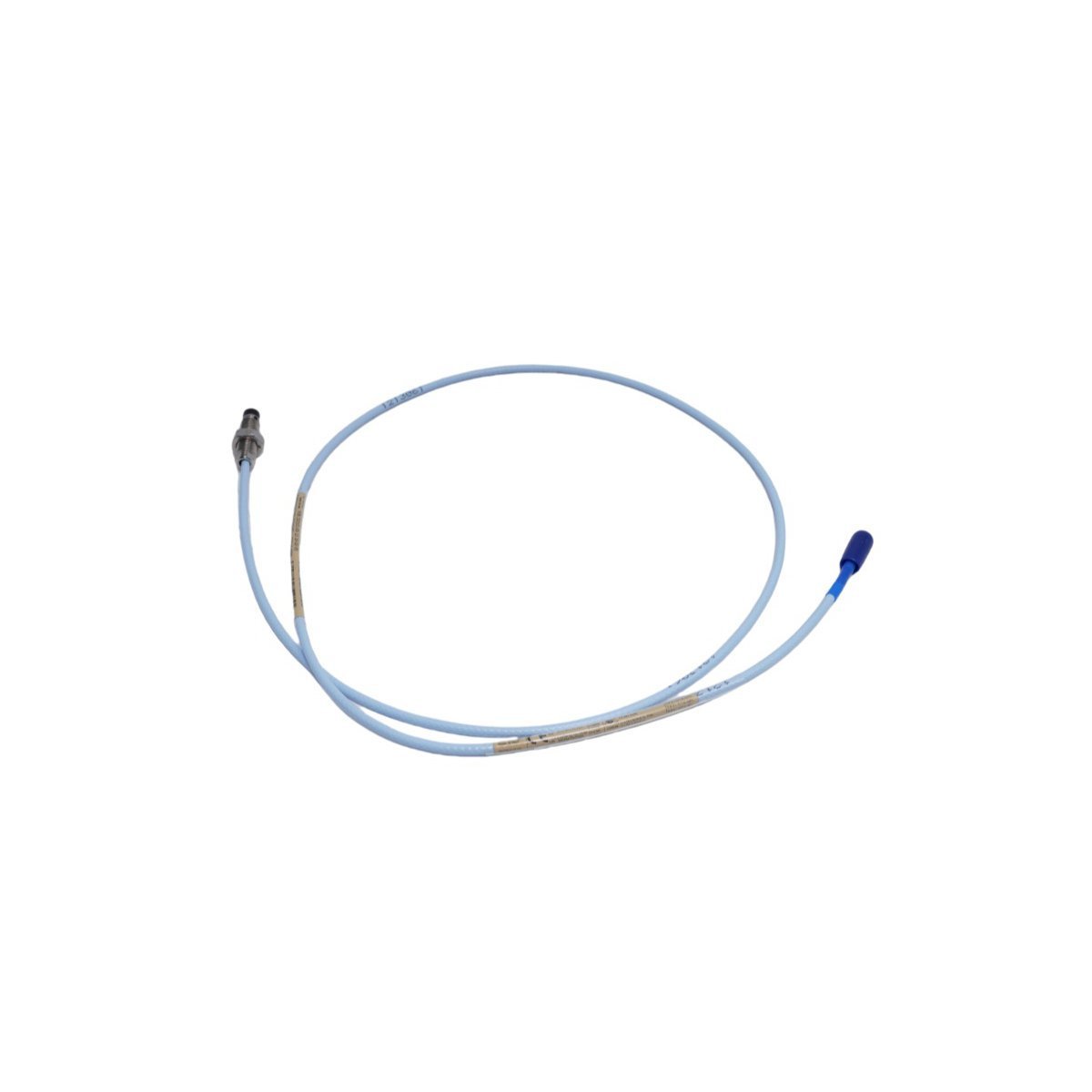

• 1 × مسبار تقارب Bently Nevada 330101 8 مم (مع كابل مدمج بطول 1.5 متر)

• 1 × مجموعة غسالة صامولة قفل قياسية

• 1 × شهادة ورقة بيانات معايرة المصنع

معلمات شحنة الشحن

وقت التسليم: 2-7 أيام عند اكتمال التحقق من الدفع من قبل فريق المستودع. تتم معالجة الشحنة عبر شبكات الشحن السريع العالمية بما في ذلك DHL أو FEDEX أو UPS. يتم تثبيت المكونات داخل صفائح تغليف صناعية مخصصة مضادة للكهرباء الساكنة تحتوي على كتل حماية محيطية عالية الكثافة للحفاظ على جميع الوصلات الملولبة والأختام الداخلية وتكوينات الألياف من التلف الهيكلي أثناء النقل.
