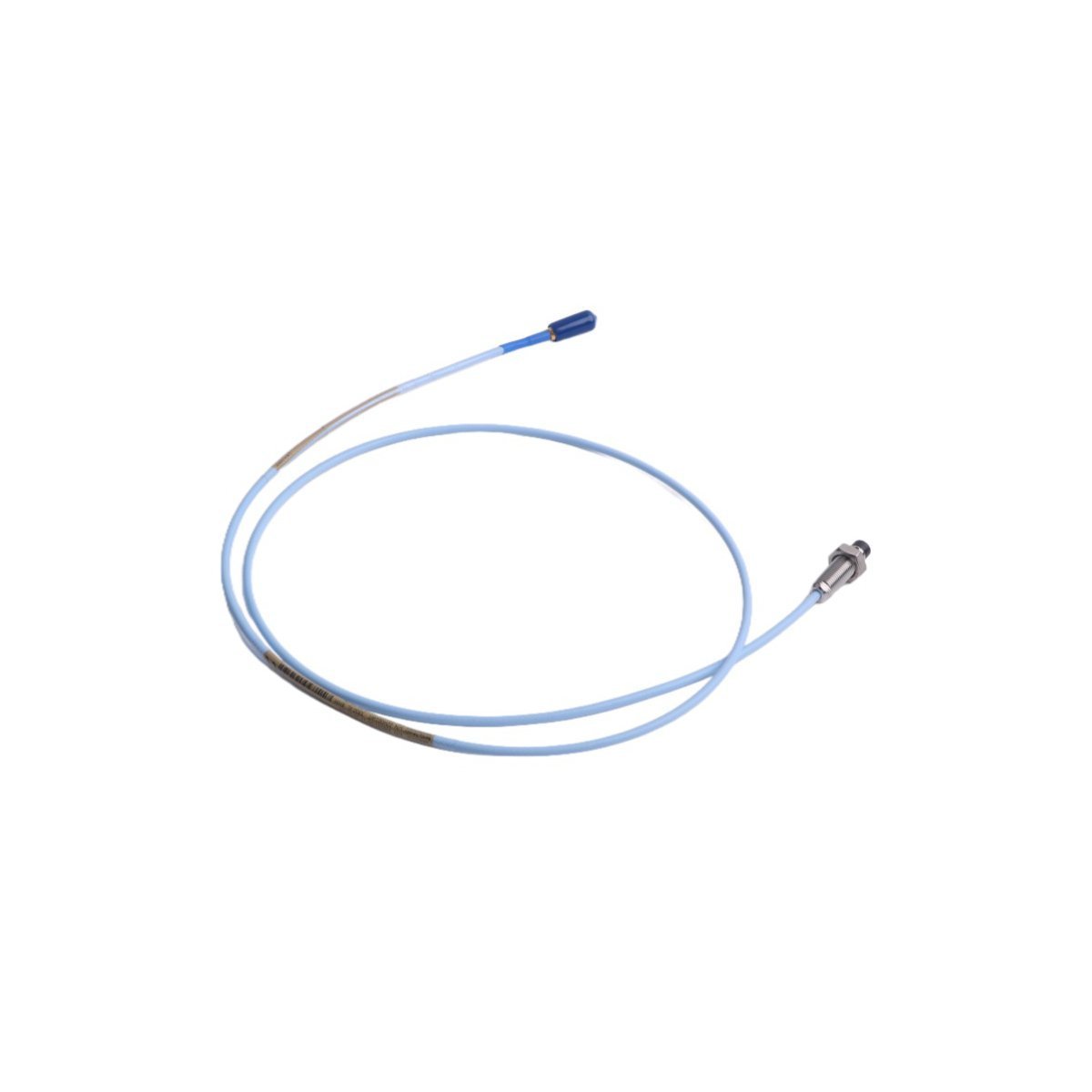

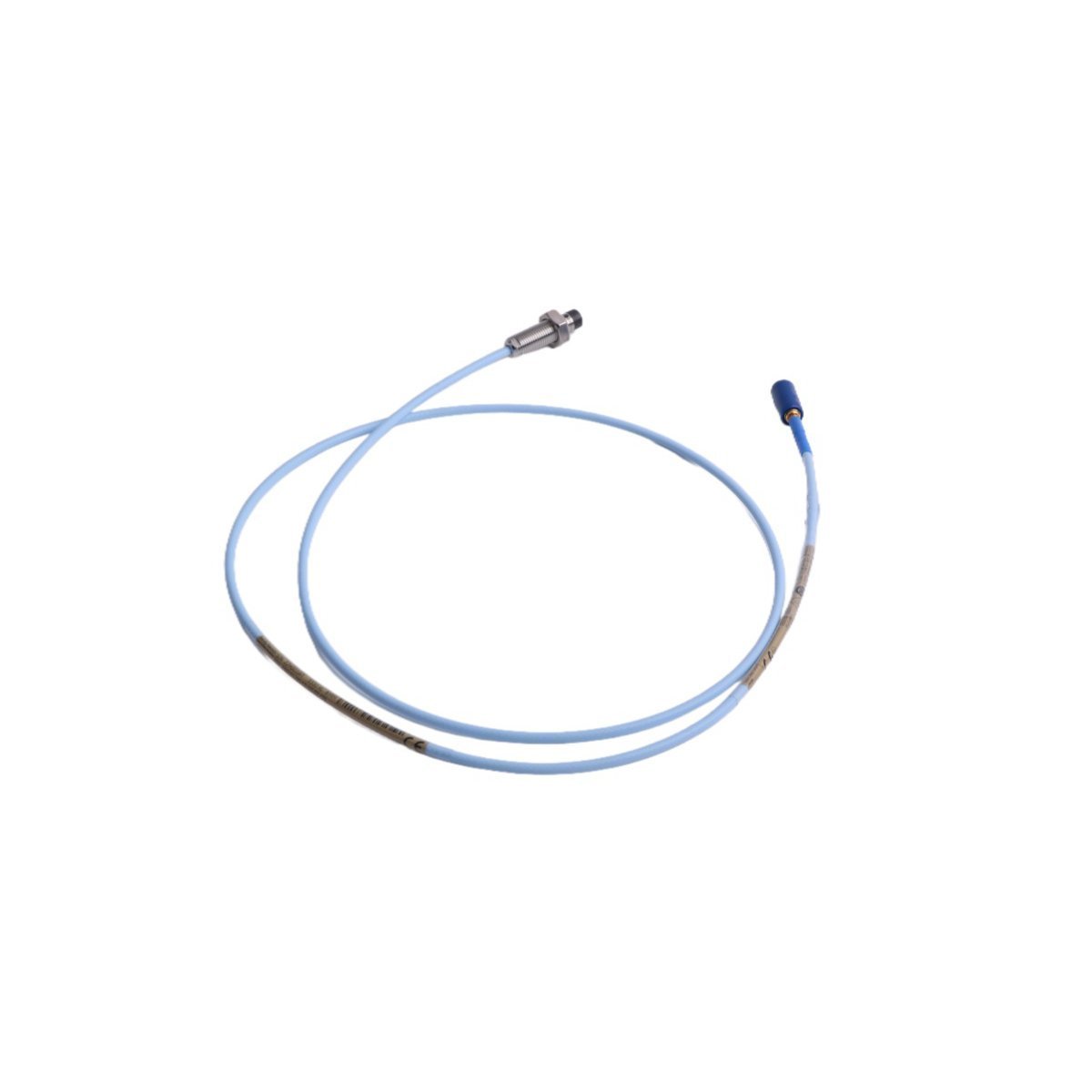

يعمل Bently Nevada 330101-00-12-10-12-CN، والمفهرس أيضًا باسم مستشعرات التقارب 330101، كمكون أجهزة مخصص لمراقبة إزاحة العمود والاهتزازات دون تماس ضمن أنظمة أدوات الإشراف على التوربينات (TSI). يُنشئ الجهاز مجالًا كهرومغناطيسيًا عالي التردد لتتبع التغيرات في الفجوة المادية بين طرف مسبار 8 مم والعمود الدوار المستهدف، ونقل إشارات تناظرية دقيقة إلى مستشعر Proximitor 3300 XL المصاحب.

تحليل اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، مع درع.

• -00: خيار الطول غير المسنن (0.0 بوصة).

• -12: خيار الطول الإجمالي للعلبة (1.2 بوصة).

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم).

• -12: خيار الموصل والكابل (موصل ClickLoc محوري مصغر، كابل مدرع مقاوم للسوائل).

• -CN: خيار اعتماد الوكالة (شهادة Ex الصينية للمناطق الخطرة).

مواصفات الأجهزة

التحقق من جهد الفجوة وقمع التداخل

للحفاظ على خطية القياس عبر حلقات ديناميكيات الدوار عالية السرعة، تتطلب المعايرة الميدانية إجراء تحقق صارم من جهد الفجوة. يجب على الفنيين تباعد طرف المسبار ماديًا عن العمود حتى يتم الحصول على خرج هدف اسمي -10 VDC عند شاشة Proximitor، مما يمثل المركز الدقيق لمنحنى معايرة طرف 8 مم. عند تركيب عدة مسابير تقارب على مقربة من بعضها البعض في نفس غلاف المحمل، يتم فرض قمع التداخل من خلال الفصل الهيكلي. تُعزل أغلفة المسابير كهربائيًا عن دوائر التشغيل لتقليل التفاعل السعوي والتداخل المغناطيسي بين المجالات اللاسلكية المتداخلة.

الأسئلة الشائعة

س: هل هذا المسبار التقاربي مصنف لإجراءات الصيانة الساخنة عبر الإنترنت؟

ج: نعم. يمكن فصل مجموعة المسبار السلبي عن الكابل التمديدي أو استخراجها من غلافها بينما تظل رفوف TSI المضيفة قيد التشغيل، دون تعطيل قنوات المراقبة المجاورة.

س: كيف يؤثر التغيير في معدن الهدف على حلقة الجهد المعاير؟

ج: يعتمد قياس النظام على هدف معايرة قياسي من الفولاذ AISI 4140. يؤدي استهداف معادن أخرى إلى تعديل عمق جلد تيار إيدي، مما يغير الميل عن مواصفات المصنع 7.87 فولت/مم ويتطلب إعادة معايرة كاملة.

س: هل يمكن تقصير أو إطالة كابلات المسبار الداخلية أو الخارجية يدويًا؟

ج: لا. الطول الفيزيائي الإجمالي لكابل النظام هو جزء جوهري من دائرة ضبط التردد اللاسلكي. أي تغيير في طول الكابل يغير حث الدائرة وسعتها، مما يسبب أخطاء فادحة في تتبع المعايرة.

إرشادات التركيب الميداني

• الخلوص الشعاعي: حافظ على قطر لا يقل عن 30 مم من المساحة المفتوحة حول طرف المسبار لمنع تشوهات الهدف من الهياكل المحيطة من الفولاذ الكربوني.

• تطبيق عزم ربط صامولة القفل: قم بتثبيت خيوط 3/8-24 UNF باستخدام صواميل التثبيت المرفقة بحد أقصى لعزم الدوران الميكانيكي يبلغ 11.2 نيوتن متر (100 رطل بوصة) لمنع تشوه الغلاف.

• عزل الموصل: قم بحماية نقطة توصيل ClickLoc المحورية المصغرة داخل صندوق التوصيل باستخدام شريط سيليكون ذاتي اللصق أو واقيات الموصل لمنع تسرب الرطوبة والزيت تمامًا.

• حد تأريض الدرع: يجب عزل الدرع الخارجي للكابل الكلي عن تأريض الجهاز وتوصيله مباشرة بنقطة تأريض الجهاز المخصصة في كتلة طرف شاشة 3500.

مخزون عدة التوريد

يتضمن كل طلب قياسي العناصر الأساسية التالية:

(1) مسبار تقارب مدرع Bently Nevada 330101-00-12-10-12-CN

(2) مجموعة من صامولتي قفل سداسيتين وغسالات قفل

(3) واقيات خيط فينيل قابلة للإزالة

(4) شهادة تتبع المواد ومعايرة كهربائية صادرة من المصنع

معايير اللوجستيات والإرسال

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شركات الشحن الدولية السريعة مثل DHL أو FEDEX أو UPS. يتم تعبئة جميع الأجزاء داخل عبوات صناعية ثقيلة ومضادة للكهرباء الساكنة للحفاظ على سلامة الدرع المادي وحماية عناصر التوصيل الحثية الداخلية الحساسة من التدهور الكهروستاتيكي أثناء النقل.
