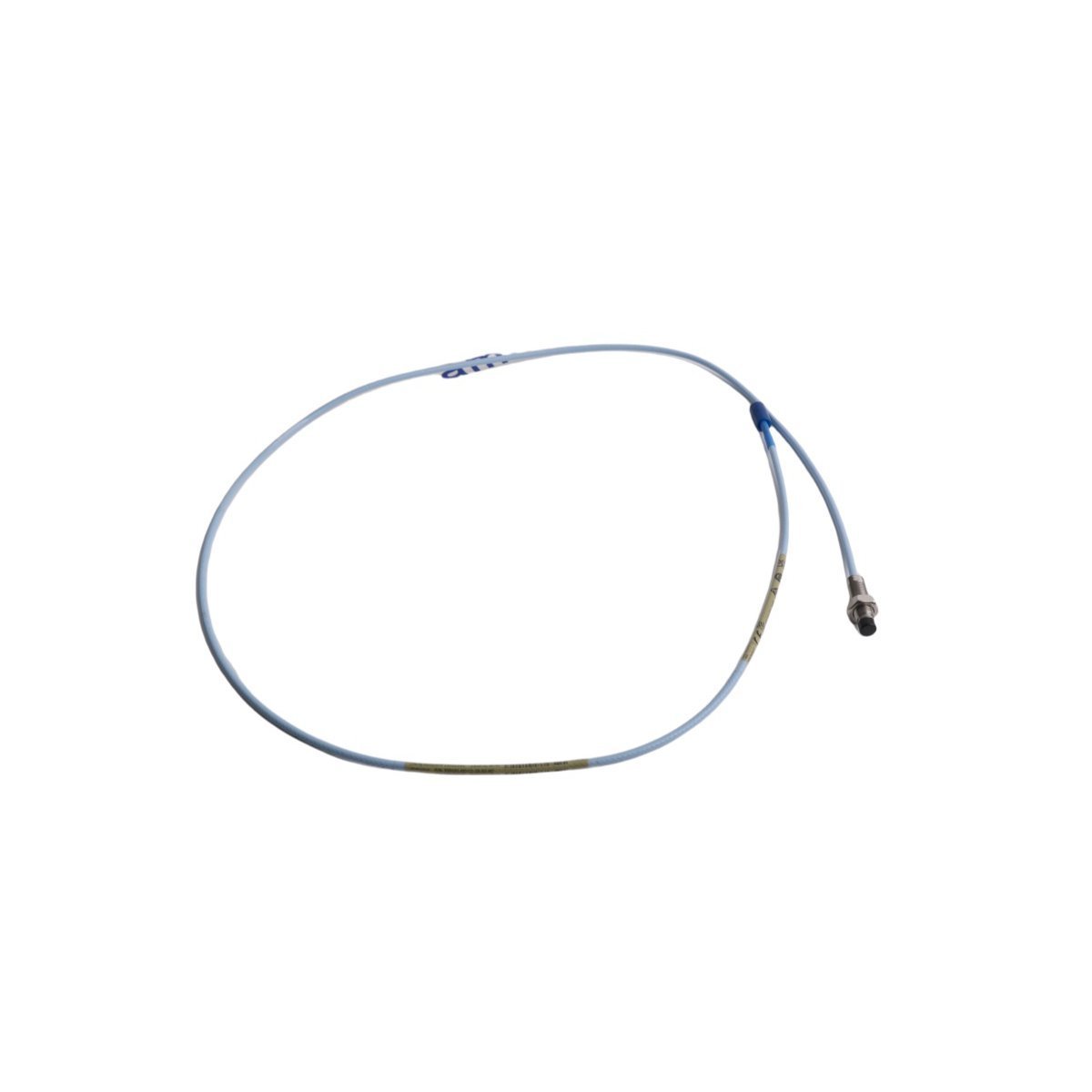

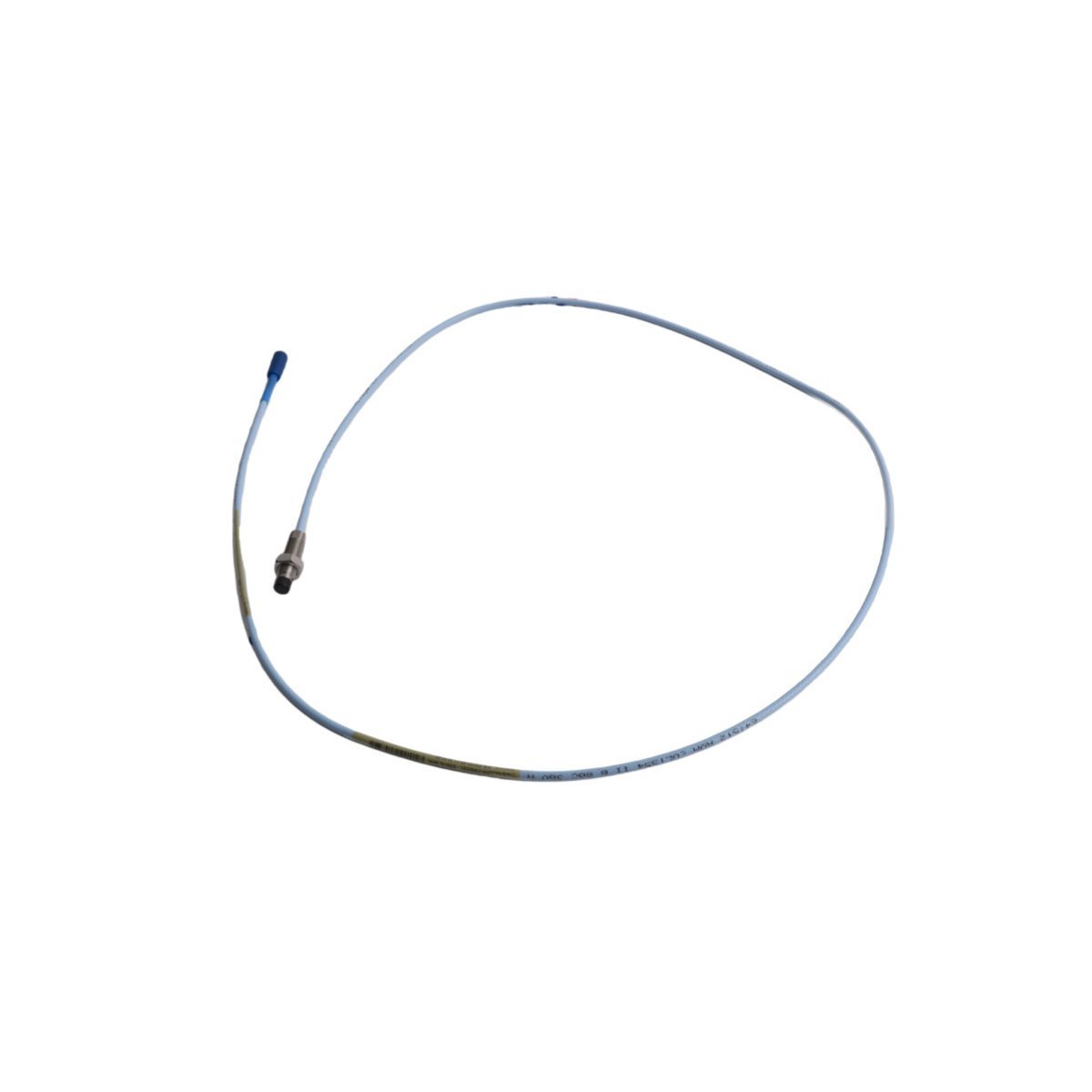

يُعد Bently Nevada 330101-00-11-10-02-05 المسبار الأساسي 330101 لقرب المسافة المستخدم لتنفيذ قياسات الإزاحة والاهتزاز بدون تلامس في عمود الدوران عبر منصات أجهزة الإشراف على التوربينات (TSI). تُنشئ الأجهزة دائرة تيار دوامي عالية التردد (RF) عند الطرف مقاس 8 مم، مما يحول اختلافات الفجوة المادية بين وجه المسبار والمنطقة المستهدفة المراقبة إلى مقاييس كهربائية خطية تُعالج بواسطة وحدة مشغل Proximitor قياسية.

تحليل اللاحقة ومصفوفة النموذج

• 330101: مسبار قرب المسافة 3300 XL 8 مم بخيط 3/8-24 UNF ودرع متكامل محوري.

• -00: خيار طول غير مُسنن مُحدد بـ 0.0 بوصة.

• -11: خيار الطول الإجمالي للغلاف مُحدد بـ 1.1 بوصة.

• -10: خيار طول النظام الكلي مُحدد بـ 1.0 متر (3.3 قدم).

• -02: موصل ClickLoc محوري مصغر مع واقي موصل مُضمن.

• -05: موافقات متعددة للمناطق الخطرة (شهادات ATEX، IECEx، CSA).

المواصفات الفنية

مقياس مسبار التيار الدوامي وكبح التداخل

يعتمد تشغيل مستشعر التيار الدوامي على خصائص معايرة محددة تعتمد على المواد. يتم تثبيت مقياس مسبار التيار الدوامي القياسي عند 7.87 فولت/مم مقابل أهداف الفولاذ AISI 4140؛ وتشوه سبائك العمود البديلة تحويل المعاوقة الحثية وتحدث أخطاء في المقياس. يصبح كبح التداخل ضروريًا عندما تتواجد مسابير متعددة داخل تجميع محمل واحد. يجب الحفاظ على التوضع المكاني للوحدات المجاورة مقاس 8 مم خارج المجالات المغناطيسية المتداخلة، بينما يعزل تصميم الغلاف المادي المعزول ملف الاستشعار النشط عن الضوضاء الهيكلية عالية التردد وتغيرات مستوى التأريض في تجميع الدوار.

الأسئلة المتكررة

س: هل وحدة مسبار القرب هذه مُصنفة للتنفيذ الحي للتبديل السريع أثناء تشغيل الآلة؟

ج: نعم. يمكن فك تجميع المسبار السلبي أو فصله عن كابل التمديد المطابق بينما يظل رف 3500 المرتبط أو مشغل Proximitor قيد التشغيل دون إحداث حمل كهربائي زائد لمكونات الحلقة.

س: كيف يتم التحقق من معايرة نقطة المنتصف المادية في الموقع أثناء التثبيت؟

ج: يتطلب التحقق من جهد الفجوة مراقبة الحلقة التناظرية عبر مقياس فولتميتر رقمي. يتم لولبة المسبار في غلاف الآلة حتى تشير الإخراج إلى قيمة مستهدفة تبلغ -10 فولت تيار مستمر، مما يشير إلى نقطة المنتصف الهندسية لمجال التتبع الخطي.

س: هل يمكن قطع أو تعديل الكابل المدرع بطول 1.0 متر أثناء التجديد الميداني؟

ج: لا. يوفر الطول المادي وتكوين الكابل المحوري المدرع سعة وحثًا متطابقين محددين مطلوبين لدائرة مذبذب RF. يؤدي القطع أو الوصل إلى تغيير شبكة المعاوقة ويدمر دقة تتبع المعايرة.

إرشادات التثبيت الميداني

• حدود الخلوص الشعاعي: حافظ على غلاف أسطواني غير معاق بقطر 30 مم على الأقل حول الطرف مقاس 8 مم لتجنب تدهور الإشارة من الهيكل الهيكلي المجاور.

• عزم ربط صامولة التثبيت: قم بتثبيت الغلاف المسنن 3/8-24 UNF بقوس الآلة باستخدام صواميل التثبيت المزدوجة المتطابقة، مع تحديد عزم التثبيت الهيكلي بحد أقصى 11.2 نيوتن متر (100 بوصة رطل).

• حماية واجهة الطرف: تأكد من أن واقي موصل ClickLoc المحوري مثبت بالكامل فوق وصلة كابل التمديد لمنع دخول الرطوبة أو الزيوت أو الجسيمات إلى مسار التردد اللاسلكي.

• حد تأريض الدرع: اعزل الغلاف الخارجي المدرع عن الإمكانات الأرضية الميدانية المحلية. قم بتوجيه الدرع المحوري الداخلي بشكل مستمر إلى الطرف المشترك للأداة على هيكل رف الشاشة.

مخزون مجموعة المشتريات القياسية

يحدد بيان التعبئة عناصر المجموعة القياسية التالية:

(1) مسبار قرب المسافة المدرع Bently Nevada 330101-00-11-10-02-05 مقاس 8 مم

(2) صامولتان سداسيتان مزدوجتان وواحدة غسالة قفل مشقوقة

(3) درع حماية لولب مطاطي قابل للإزالة

(4) وثيقة تحقق مصنعية معتمدة تعرض آثار اختبار النطاق الخطي

أحكام سلسلة التوريد والنقل

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر قنوات النقل السريع التلقائية مثل DHL أو FEDEX أو UPS. تتطلب بروتوكولات اللوجستيات طبقات تغليف صناعية ثقيلة ومضادة للكهرباء الساكنة لاعتراض anomalies الاحتكاك الميكانيكي ومنع التلف الكهروستاتيكي لأطراف الملف الحثي الداخلية أثناء النقل.
