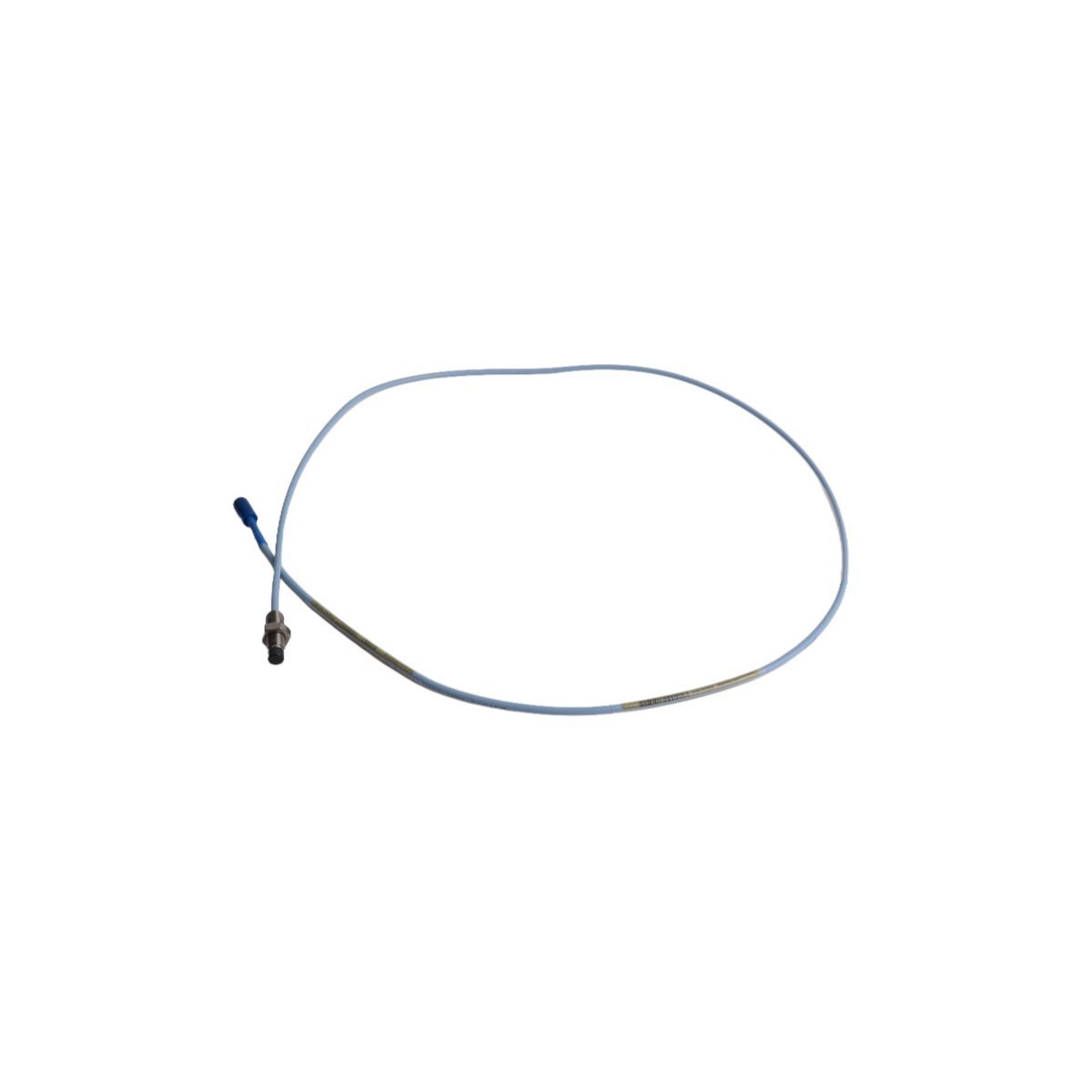

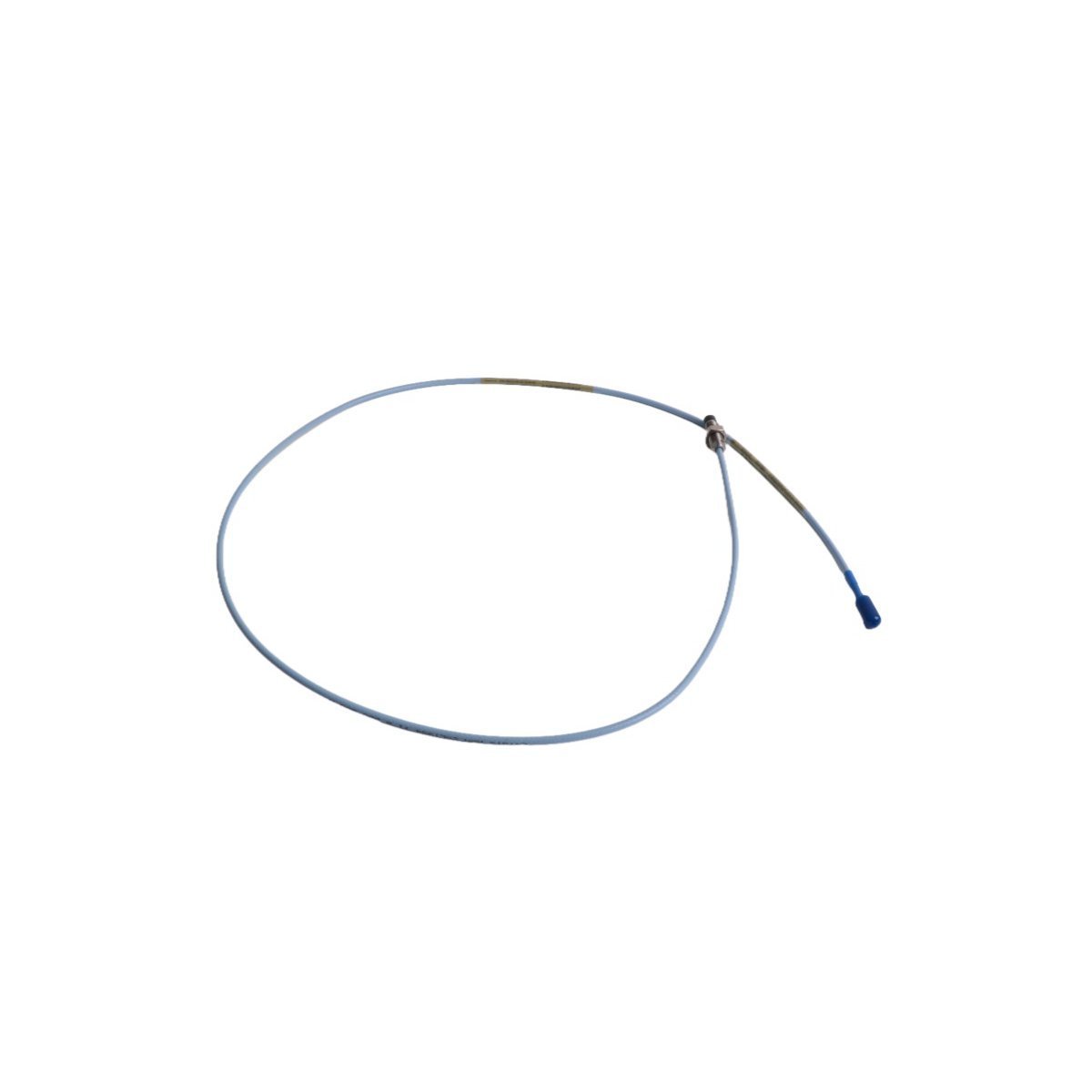

يعملBently Nevada 330101-00-10-10-02-05 كمسبار تقارب330101 أساسي يُستخدم لتنفيذ إزاحة العمود غير المتصلة وقياسات الاهتزاز الديناميكي عبر منصات نظام حماية الآلات Bently Nevada 3500. يقيس المسبار المسافات الساكنة والديناميكية بين طرف المستشعر والسطح المستهدف المتحرك المرصود، مما يوفر إشارة تناظرية متواصلة تعود إلى رف المراقبة.

تفكيك اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، كابل محوري قياسي.

• 00: خيار الطول غير الملولب (0.0 بوصة).

• 10: خيار الطول الكلي للحالة (1.0 بوصة).

• 10: خيار الطول الإجمالي (1.0 متر، حوالي 3.3 قدم).

• 02: خيار نوع الموصل والكابل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات بما في ذلك موافقات السلامة الجوهرية ATEX/IECEx).

المواصفات الفنية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يولد 330101-00-10-10-02-05 مجال تردد راديو عالي التردد (RF) ينبعث من طرفه 8.0 مم للتفاعل مباشرة مع مادة الهدف الدوارة. لتأسيس حالة تتبع موثوقة ضد ديناميكيات الدوار المتقلبة، تتطلب معايرة المجال التحقق المطلق من جهد الفجوة. يؤدي ضبط عمق التثبيت المادي حتى يقرأ إخراج مستشعر Proximitor بالضبط -10 فولت تيار مستمر إلى استهداف نقطة المركز الدقيقة لغلاف التتبع الخطي 2.0 مم. يحافظ هذا المحاذاة الميكانيكية إلى الكهربائية المستمرة على دقة معايرة مسبار التيار الدوامي في المصنع. علاوة على ذلك، يجب فرض فواصل فصل مكانية مناسبة أثناء تكوين قوس متعدد المسبارات لضمان قمع التداخل والقضاء على التداخل الاستقرائي بين قنوات القياس المتجاورة.

الأسئلة المتكررة

س: هل يدعم مسبار التقارب 3300 XL هذا التبديل السريع المستمر عبر الإنترنت عند مفصل ClickLoc؟

ج: نعم، تقبل الحلقة استبدال الأجهزة. ومع ذلك، فإن فصل الموصل المحوري يقطع الموجة الحاملة عالية التردد RF، مما يتسبب في تسجيل بطاقة المراقبة المتطابقة على الفور علم خطأ محول (غير موافق). يجب وضع قناة التتبع في تجاوز البرنامج اليدوي قبل فصل واجهة الموصل.

س: هل يمكن استخدام مسبار 330101 هذا مع مستشعرات Proximitor 8 مم من سلسلة 7200 القديمة؟

ج: لا. لا تتطابق خصائص الملف الداخلي وتحسين الطول الكهربائي لسلسلة 3300 XL مع معلمات التعديل لسلسلة 7200 القديمة. يؤدي خلط هذه المكونات إلى إلغاء معايرة مسبار التيار الدوامي ويؤدي إلى بيانات إزاحة خاطئة.

س: كيف يؤثر التشغيل بملف تعريف هدف غير فولاذي 4140 على جهد الإخراج التناظري؟

ج: تؤدي اختلافات علم المعادن إلى تعديل النفاذية المغناطيسية للهدف. تؤدي الأهداف غير 4140 إلى تشويه مصفوفة معايرة التتبع الخطي، مما يحول عامل القياس بعيدًا عن المعيار 7.87 فولت/مم. إذا تم استخدام أنواع فولاذ أخرى، يجب أن يخضع النظام لإعادة معايرة في المختبر أو تصحيح إزاحة البرنامج.

إرشادات التثبيت الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز الحد الأقصى المسموح به لعزم الدوران للتثبيت وهو 13.5 نيوتن متر (120 بوصة-رطل) عند تثبيت الجسم الملولب 3/8-24 UNF في مكانه. قد يؤدي عزم الدوران الزائد إلى فصل هيكلي للطرف 8 مم عن غلاف الفولاذ.

• حدود تجويف التطهير الجانبي: لضمان القمع الكامل للتداخل والقضاء على تداخل الرؤية الجانبية الطفيلية من الأغلفة الهيكلية المجاورة، حافظ على قطر تجويف تطهير بحد أدنى 31.8 مم (1.25 بوصة) حول الطرف 8.0 مم.

• تسلسل قفل الموصل: تأكد من أن أطراف التزاوج المحورية ClickLoc جافة تمامًا وخالية من التلوث قبل التوصيل. اضغط نصفي الموصل معًا بقوة حتى يؤكد نقرة ملموسة مميزة التزاوج الكامل. لا تتعامل مع التجميع بالكماشة أو الأسنان المعدنية.

• توجيه استمرارية الدرع: قم بتشغيل خطوط تمديد الكابل المحوري داخل قنوات معدنية مخصصة مؤرضة لحجب الضوضاء الكهرومغناطيسية. تأكد من أن الدرع الخارجي يظل معزولًا عن غلاف الماكينة، مع تأريض نقطة واحدة فقط في شريط أرضي كتلة طرف Proximitor.

بيان التوريد

تحتوي الحزمة القياسية على المكونات التالية:

1. (1) مجموعة مسبار التقارب Bently Nevada 330101-00-10-10-02-05.

2. (2) صواميل سداسية ميكانيكية للقفل لمحاذاة تركيب خيط 3/8-24 UNF.

3. (1) مجموعة من أغطية عزل الموصل الشفافة.

4. (1) شهادة معلمات التحقق من معايرة المصنع.

تحديد المواد المرسلة

• الجدول الزمني للعبور: يتم الإرسال في غضون 2-7 أيام عند انتهاء الدفع عبر قنوات التخليص التجارية القياسية.

• التوزيع اللوجستي: يتم الإرسال عالميًا عبر الشحن الجوي ذي الأولوية العالية باستخدام DHL أو FEDEX أو UPS.

• الاحتواء الواقي: مغلف داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة مبطنة ب enclosures محكمة الغلق عازلة للرطوبة للحفاظ على خصائص الملف الكهرومغناطيسي الداخلي أثناء النقل العالمي.
