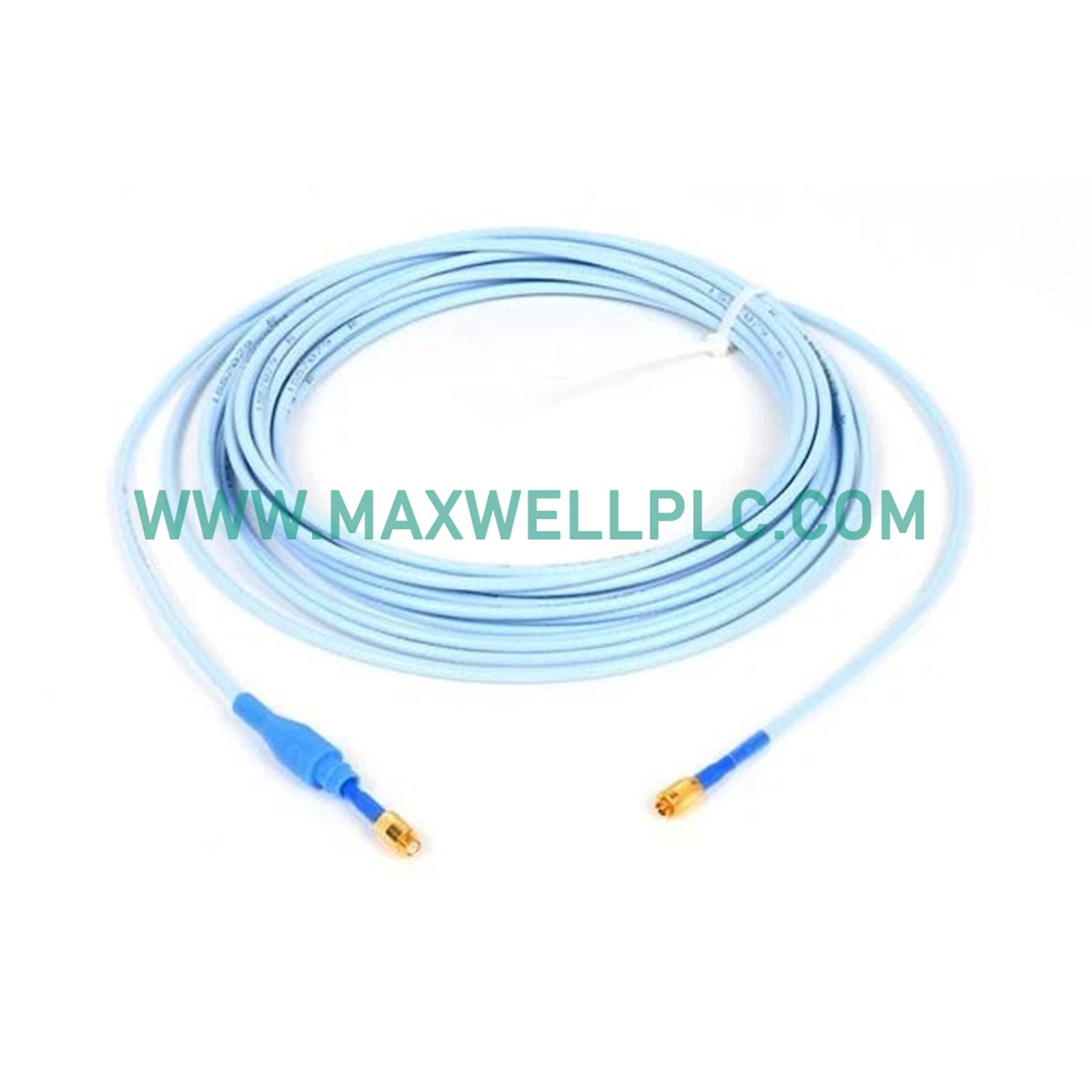

تم تكوينه لإزاحة عالية الدقة وتحويل الاهتزاز في منصات نظام 3300، يوفر Bently Nevada 330101-00-10-10-02-00 (مسبار التقارب 330101) تحويل إشارة مادية مباشرة لتحليل الآلات الدوارة. يلتقط هذا المحول كلاً من الموضع الثابت وبيانات الاهتزاز الديناميكية من الأسطح المستهدفة الموصلة عبر الحث بالتيار الدوامي.

توزيع اللاحقة ومصفوفة التكوين

• رقم الجزء: 330101-00-10-10-02-00

• نوع المسبار: 3300 XL 8 مم

• الطول غير الملولب: 00 - 0.0 بوصة

• طول الغلاف: 10 - 1.0 بوصة

• الطول الإجمالي: 10 - 1.0 متر (3.3 قدم)

• الموصل: 02 - موصل محوري مصغر ClickLoc

• موافقة الوكالة: 00 - غير مطلوبة

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكيات المحول

يعتمد المحول 330101 على معايرة دقيقة لمسبار التيار الدوامي لضمان إخراج جهد خطي بالنسبة للفجوة المستهدفة. أثناء التثبيت، يجب على الفنيين إجراء التحقق من جهد الفجوة لاستهداف -10 فولت تيار مستمر في مركز نطاق التشغيل الخطي. يتم تحقيق كبح فعال للحديث المتقاطع عن طريق الحفاظ على تباعد محدد بين المسابير المجاورة، مما يمنع التداخل داخل مجال التيار الدوامي. يعتمد التحليل الدقيق لديناميكيات الدوار على الحفاظ على سلامة الإشارة هذه وتجنب تأثير الضوضاء المغناطيسية الخارجية على إشارة الناقل عالية التردد للمحول.

معلومات الطلب

• 1 مسبار تقارب 330101 3300 XL 8 مم

• 1 صامولة تثبيت ملولبة

إرشادات التثبيت الميداني

• السطح المستهدف: تأكد من أن مادة العمود المرصودة هي فولاذ AISI 4140 للحصول على دقة إخراج معايرة المصنع.

• خلوص التقارب: حافظ على خلوص جانبي لا يقل عن 1.5 بوصة (38 مم) من طرف المسبار لمنع تشويه الإشارة من جدران فتحة التثبيت.

• فصل المسابير: تأكد من وجود مسافة لا تقل عن 1.5 بوصة (38 مم) بين أطراف المسابير لقمع الاقتران الكهرومغناطيسي وأخطاء القياس.

• سلامة الموصل: تحقق من أن وصلة ClickLoc مثبتة بالكامل وأن الكابل محمي من الانحناء المفرط للحفاظ على المعاوقة المميزة.

الأسئلة الشائعة

• هل يمكن استخدام هذا المسبار في الأماكن الخطرة؟

  هذا النموذج المحدد (موافقة الوكالة 00) غير مصمم للاستخدام في المناطق الخطرة. تحقق من متطلبات بيئة التثبيت قبل النشر.

• ما هو تأثير طول الكابل غير القياسي؟

  المسبار والكابل نظام متطابق. يؤدي تغيير طول الكابل إلى تغيير معاوقة النظام، مما يتسبب في أخطاء في القياس ويلغي معايرة المصنع.

• كيف يتم حماية طرف المسبار من دخول السوائل؟

  يتم إغلاق طرف المسبار بمواد اصطناعية عالية الأداء. ومع ذلك، تتطلب نقطة الاتصال الحماية من التعرض المباشر للمواد الكيميائية أو سوائل العمليات.

• هل يمكنني إصلاح كابل المسبار التالف؟

  لا يوصى بإصلاح الكابل المحوري في الميدان لأنه يضر بسلامة الإشارة وتطابق المعاوقة لنظام المحول.

• ما هو النطاق الخطي لهذا المسبار؟

  يوفر نظام 3300 XL 8 مم عادةً نطاقًا خطيًا يبلغ 80 ميل (2 مم)، بدءًا من حوالي 10 ميل من السطح المستهدف.

• هل يتطلب المسبار طاقة خارجية؟

  المسبار هو محول خامل. يستقبل الطاقة من مستشعر التقارب المرتبط عبر توصيل الكابل المحوري.

• كيف يتم تثبيت المسبار في مكانه؟

  يتم تثبيت المسبار باستخدام صامولة التثبيت الملولبة 3/8-24 UNF المتوفرة، والتي يجب شدها لضمان وضع ثابت أثناء الاهتزاز.

• ما الذي يحدد "الطول غير الملولب"؟

  الطول غير الملولب هو الجزء من غلاف المسبار بالقرب من الطرف بدون خيوط، مما يسمح بتكوينات التثبيت التي تتطلب جسم مسبار أملس.
