نظرة عامة على المنتج

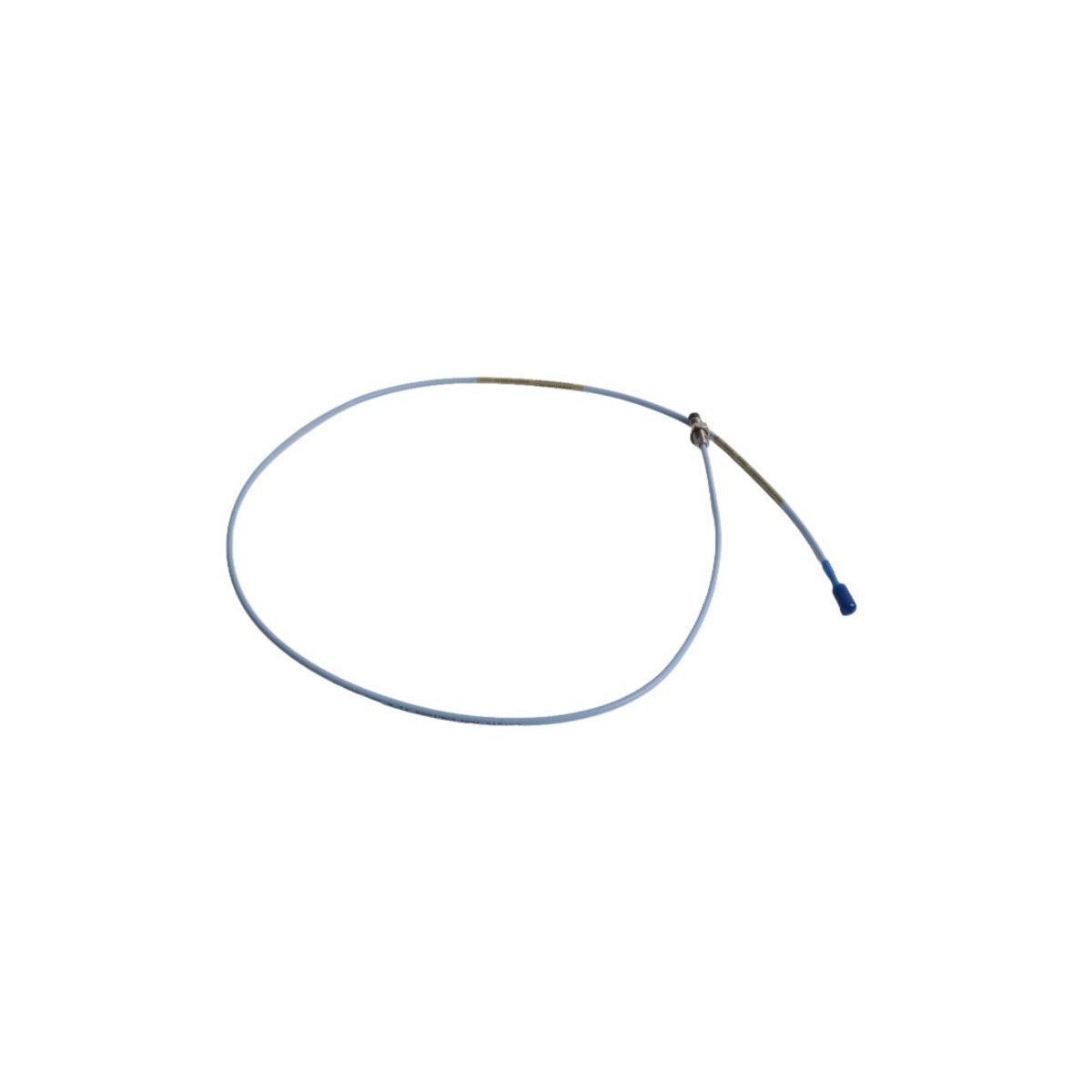

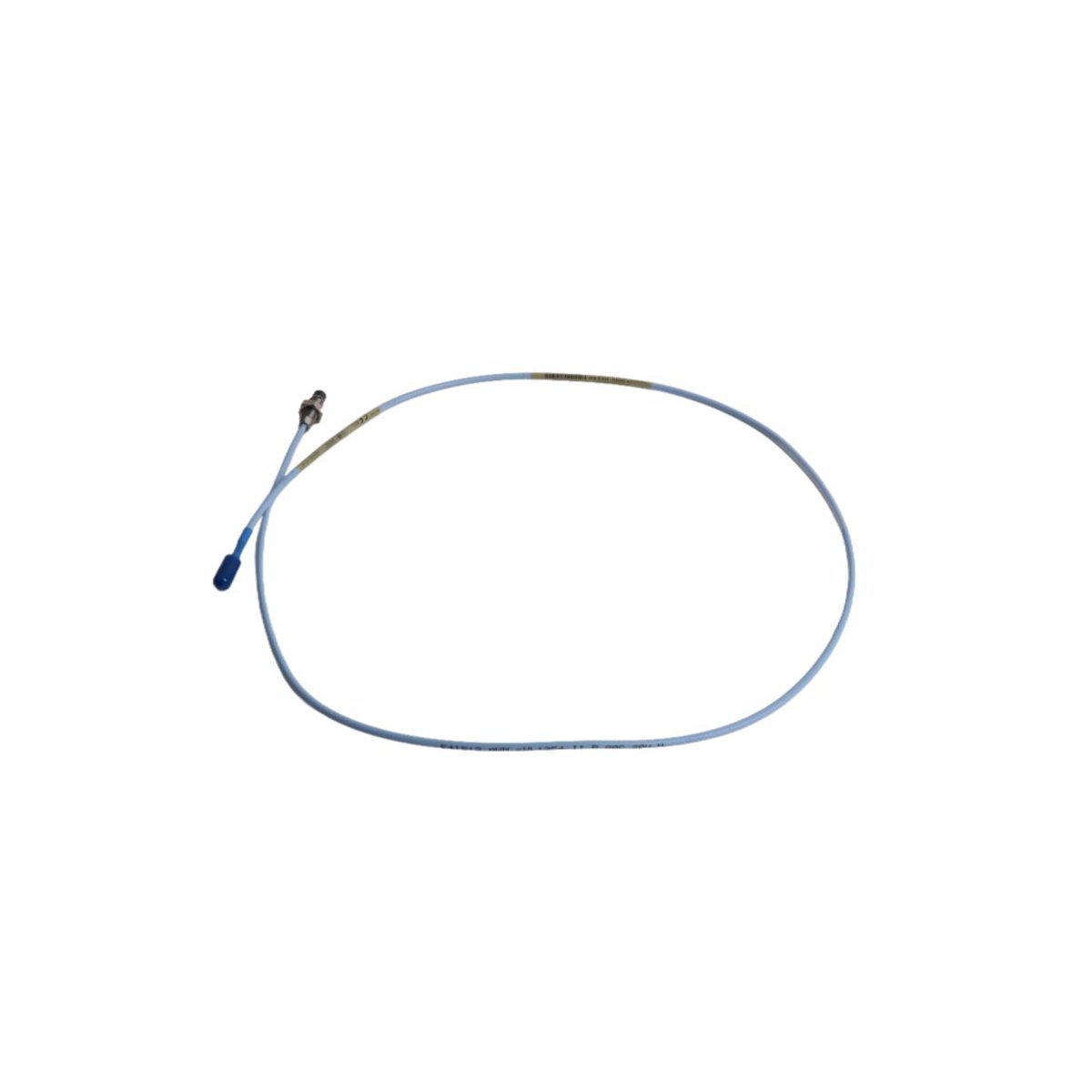

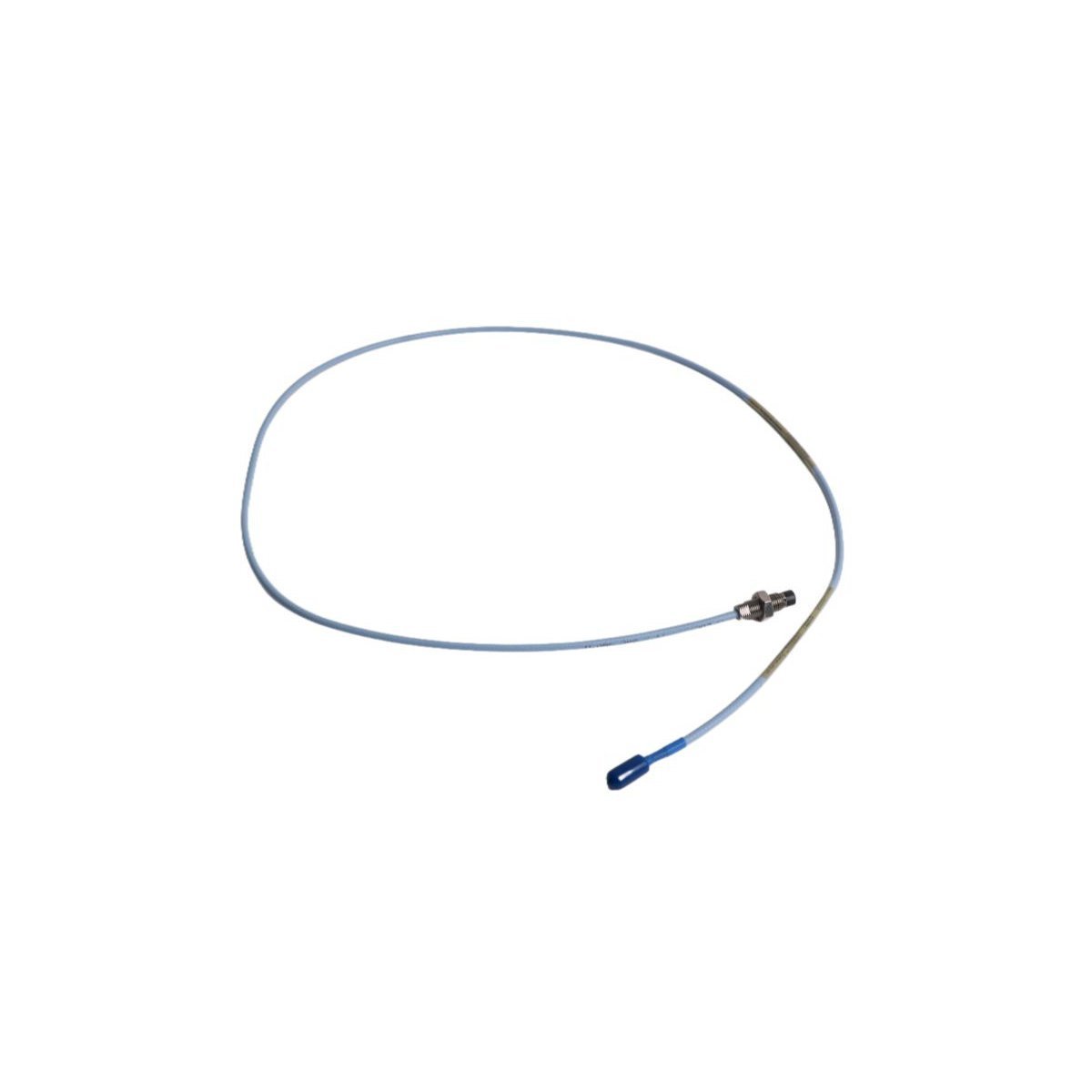

330101-00-10-10-01-00 هو مسبار تقارب ذو تيار دوامي عالي الأداء بقطر 8 مم، وهو جزء من سلسلة Bently Nevada 3300 XL. تم تصميم هذا المستشعر غير المتصل خصيصًا لقياس الفجوة المادية بين طرف المسبار والسطح المستهدف الموصل، مثل عمود دوار. من خلال ترجمة هذه المسافة إلى إشارة كهربائية دقيقة، فإنه يتيح مراقبة الاهتزازات الشعاعية والموضع المحوري في الوقت الفعلي في الآلات الصناعية الهامة.

يستخدم هذا التكوين المحدد للمسبار على نطاق واسع في أنظمة أجهزة الإشراف على التوربينات (TSI) لحماية أصول محامل الأغشية السائلة. يتوافق تصميمه مع معايير API 670 الصارمة، مما يضمن دقة متسقة، ونطاق خطي، واستقرارًا حراريًا عبر مجموعة واسعة من البيئات الصناعية. سواء تم استخدامه لتتبع موضع الدفع أو كمرجع طور Keyphasor، يوفر 330101-00-10-10-01-00 البيانات الأساسية اللازمة لحماية الآلات والصيانة التنبؤية.

الخصائص التقنية الرئيسية

• قابلية التبادل العالمية: كمكون أساسي لنظام محول 3300 XL، هذا المسبار قابل للتبديل بالكامل مع كابلات التمديد الأخرى من سلسلة XL ومستشعرات Proximitor دون الحاجة إلى معايرة يدوية على مقاعد الاختبار.

• الخيوط الدقيقة: يتميز بجسم ملولب 3/8-24 UNF مصمم للتركيب الآمن وتعديلات الفجوة الدقيقة أثناء التركيب.

• تصميم موصل متقدم: مجهز بموصل ClickLoc محوري مصغر مطلي بالذهب، يوفر وصلة كهربائية مقاومة للاهتزاز تتطلب إحكامًا بأطراف الأصابع فقط.

• مرونة حرارية قصوى: قادر على الحفاظ على سلامة الإشارة في درجات حرارة تتراوح من -51 درجة مئوية إلى +177 درجة مئوية، مما يجعله مناسبًا لبيئات التوربينات ذات الحرارة العالية.

• مرونة النظام: يوفر توافقًا رجعيًا مع مكونات سلسلة 3300 القديمة 5 مم و 8 مم، مما يسهل ترقيات النظام الفعالة من حيث التكلفة.

• خرج إشارة خطي: ينتج جهد خرج يتناسب طرديًا مع الفجوة، مما يوفر عامل مقياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

المواصفات الفنية

• الشركة المصنعة: بينتلي نيفادا (باكر هيوز)

• رقم الموديل: 330101-00-10-10-01-00

• قطر طرف المسبار: 8 ملم

• نوع السن: 3/8-24 UNF

• طول الكابل الرئيسي: 1.0 متر

• الدرع: بدون درع (كابل قياسي)

• النطاق الخطي: 2.0 مم (80 ميل)

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)

• وزن التخزين: 0.06 كجم

• رمز النظام المنسق: 8537101190

التطبيقات الصناعية

• حماية التوربينات: مراقبة الاهتزازات الشعاعية والدفع المحوري في التوربينات البخارية والغازية.

• سلامة الضاغط: تتبع عالي الدقة لاستقرار الدوار في الضواغط المركزية والمحورية.

• مرجع الطور: يعمل كمستشعر Keyphasor لتوفير إشارات توقيت لتحليل الاهتزازات.

• إدارة الأصول: توفير البيانات الأولية لرفوف Bently Nevada 3500 ومنصات برامج التشخيص System 1.
