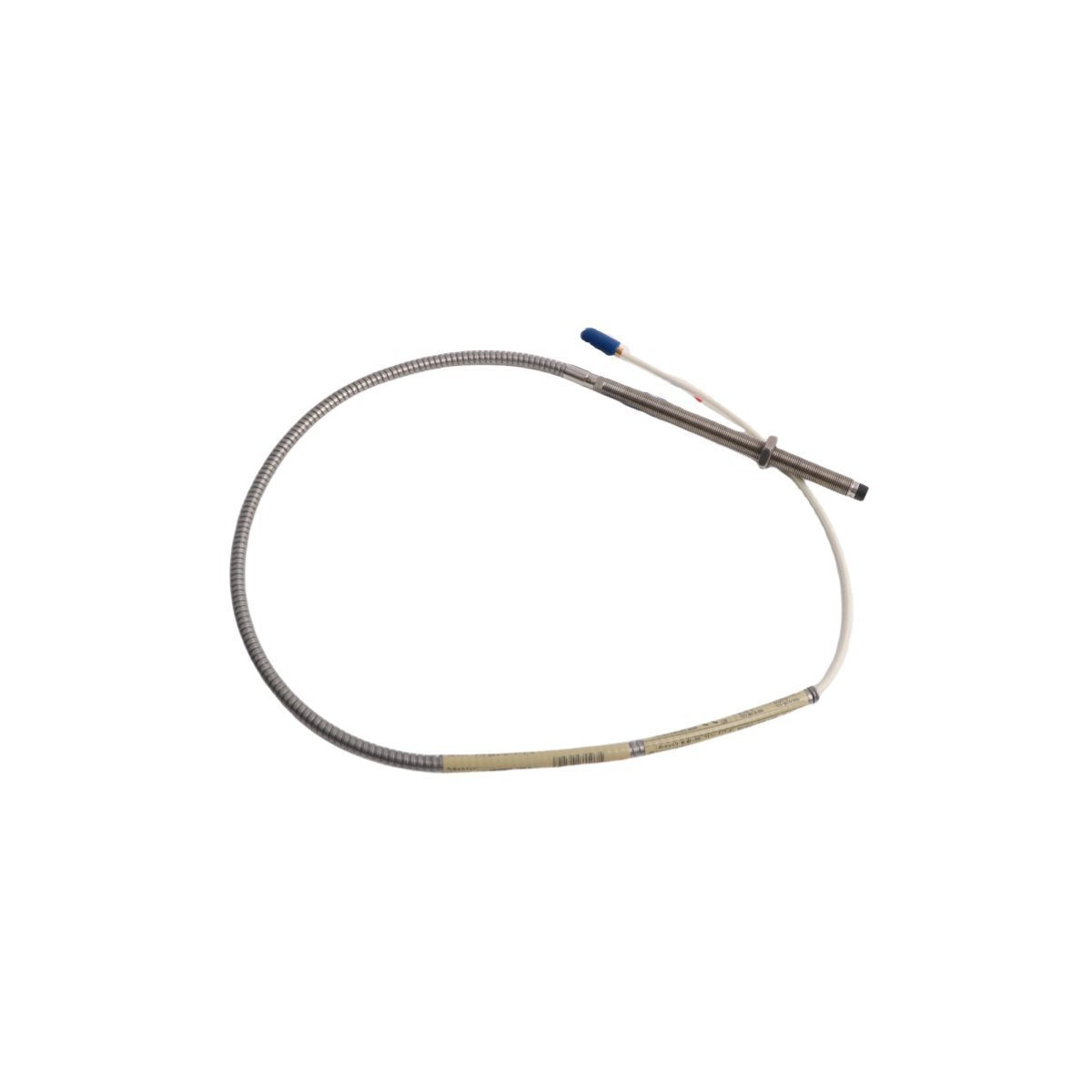

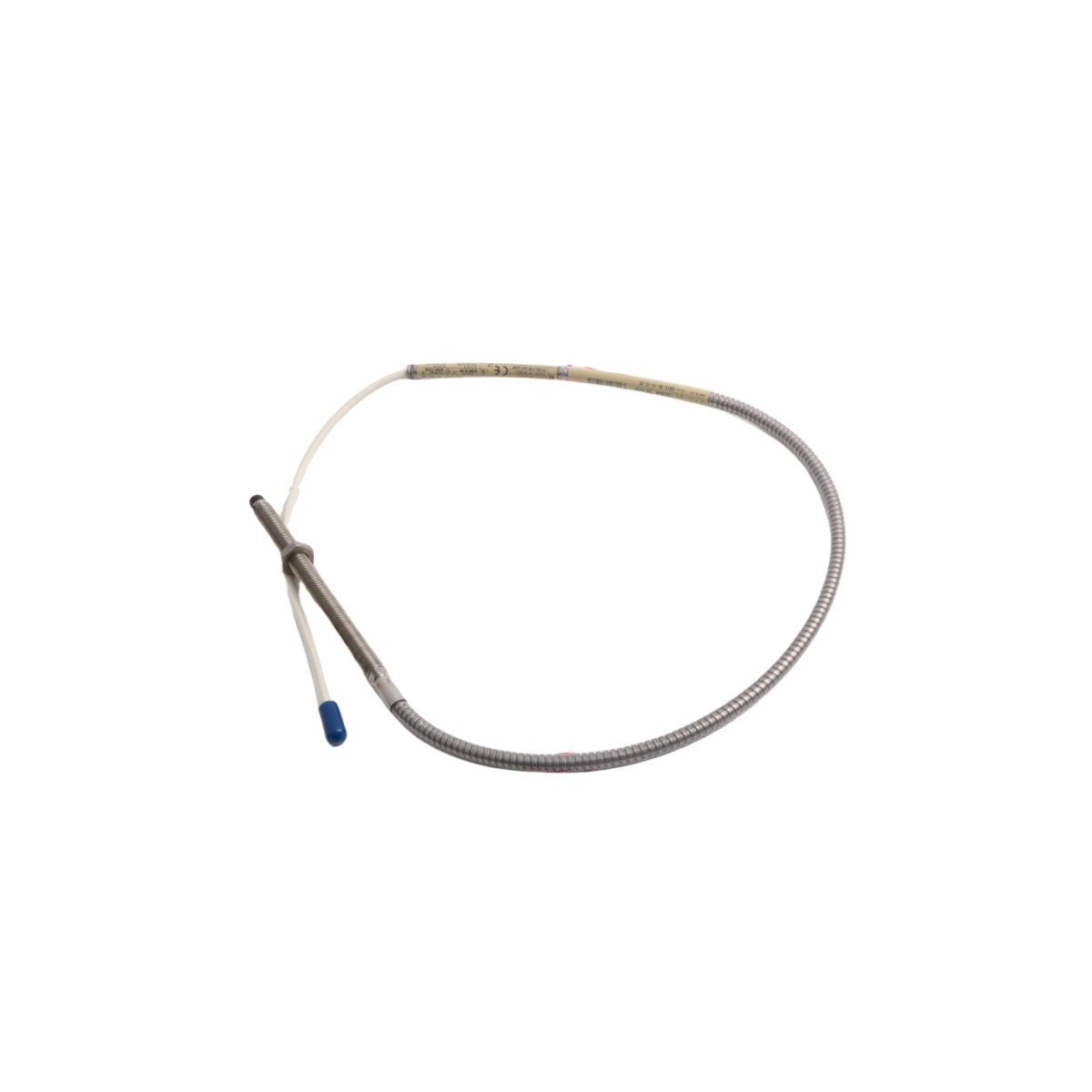

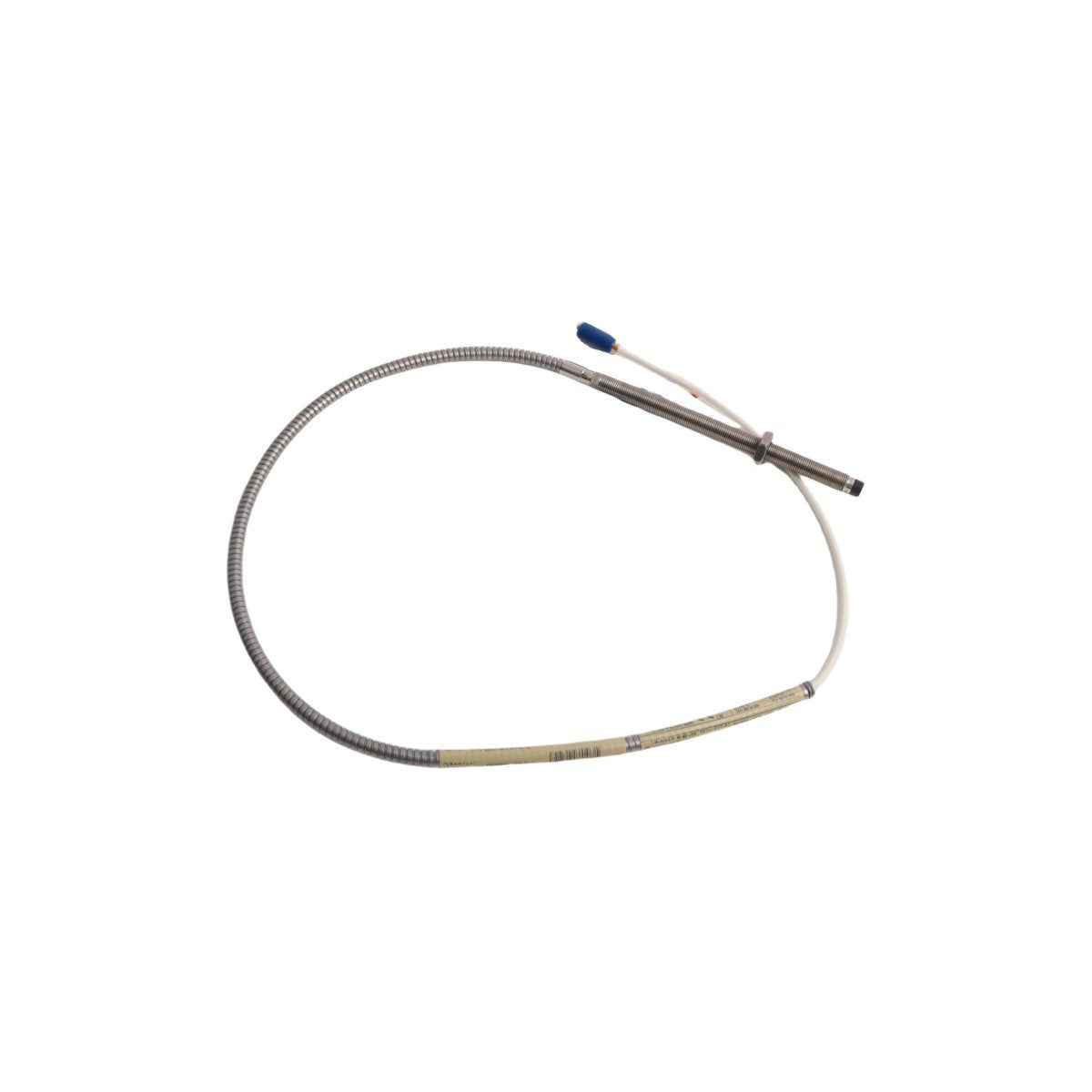

Bently Nevada 22810-00-06-10-02 مجسات التقارب 3300 XL
-
الأبعاد: ١٥.٠ × ١٥.٠ × ١٢.٠ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعد Bently Nevada 22810-00-06-10-02، والمدرج أيضًا باسم مجسات التقارب 22810، مكونًا ماديًا مخصصًا لاستشعار الإزاحة والاهتزاز غير المتلامس للعمود داخل منصات المراقبة من سلسلة 3300 XL.
المعايير الفيزيائية والكهربائية
| المعلمة | المواصفات |
| النموذج | 22810 |
| العلامة التجارية | Bently Nevada |
| رقم الجزء | 22810-00-06-10-02 |
| المنشأ | الولايات المتحدة |
| الوزن | 0.40 كجم |
| أبعاد الشحن | 15.0 × 15.0 × 12.0 سم |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية |
| استهلاك الطاقة | يعتمد على مستشعر التقارب المتصل |
| نوع القياس | اهتزاز شعاعي / دفع محوري غير متلامس |
| المدى الخطي الاسمي | 2.0 مم (80 ميل) |
| مادة الهدف القياسية | فولاذ محمل فيلم سائل AISI 4140 |
قمع التداخل العابر للمحوال وديناميكيات الدوار
تقوم المجموعة بتحويل المجالات الكهرومغناطيسية عالية التردد عن طريق قياس مسبار التيار الدوامي لرسم خريطة للإزاحات الدقيقة الثابتة والديناميكية. أثناء التكوين، يقوم مهندسو الموقع بإجراء التحقق من جهد الفجوة (أهداف -10 VDC) عند نقطة المنتصف للمدى الخطي لضمان استجابة خطية مثلى. يتم تحسين معلمات التصميم الميكانيكية والكهربائية لالتقاط ديناميكيات الدوار عالية السرعة مع توفير قمع تداخلي جوهري بين أزواج متعامدة مركبة عن كثب تراقب نفس قسم العمود.
استفسارات وأجوبة هندسية
س: كيف يتم تقييد تبديل المكونات الحية داخل حلقة المحوال هذه؟
ج: لا يحتوي عنصر المسبار على تبديل طاقة داخلي نشط؛ يجب عزل طاقة حلقة المجال في الشاشة الرئيسية أو واجهة المشغل تمامًا قبل تعطيل التوصيلات المحورية لمنع تلف المدخلات التفاضلية أو تنفيذ التعثر الخاطئ.
س: ما هو التأثير المادي لتشغيل كابلات التمديد غير المتطابقة مع هذا المسبار؟
ج: يؤدي توصيل المسبار بطول نظام كلي غير صحيح (سعة غير متطابقة) إلى تعطيل معايرة مقياس مسبار التيار الدوامي، مما يؤدي إلى حدوث أخطاء في القياس تحرف نسبة إخراج المللي فولت لكل ميل المستهدفة.
س: كيف يجب التعامل مع عزل التأريض على جانب مسبار المحوال؟
ج: يجب أن يظل جسم خيط المسبار والدرع الخارجي المحوري معزولين تمامًا عن غلاف الآلة. يجب أن يكون تأريض النظام بنقطة واحدة، ويجب أن ينتهي بشكل صارم عند كتلة طرف رف مراقب التقارب.
إرشادات التركيب الميداني
-
توصيل الخيط الميكانيكي: تجنب عزم الدوران الزائد أثناء الإدخال في كتيفة الآلة لمنع التشوه الداخلي لمصفوفة طرف المستشعر الملفوفة.
-
إعداد فجوة التقارب: اضبط عمق الغلاف الميكانيكي حتى يتطابق الإخراج المقاس مع جهد خط الأساس القياسي -10 VDC قبل شد آلية القفل الأساسية.
-
حماية الطرف المحوري: لف جميع التوصيلات المحورية المكشوفة في المجال بشريط عازل ذاتي اللصق لمنع تسرب الرطوبة وقصر التأريض الهيكلي.
-
عزل الأنبوب: تأكد من عزل مسار الأنبوب المرن أو الكابل المدرع عن خطوط إمداد المحرك عالية الجهد لتقليل التداخل الكهرومغناطيسي الناجم عن المجال.
نطاق شراء المعدات
-
1 × مسبار تقارب Bently Nevada 22810-00-06-10-02
-
1 × طقم تثبيت بصامولة سداسية
-
1 × غطاء طرف موصل محوري
بروتوكول الإرسال والتعبئة
وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر DHL/FEDEX/UPS. تخضع جميع العناصر للاختبار النهائي وتغلق داخل عبوات صناعية مضادة للكهرباء الساكنة للحفاظ على سلامة الملف ضد التلف الساكن والتلوث البيئي أثناء النقل.
