نظرة عامة على المنتج

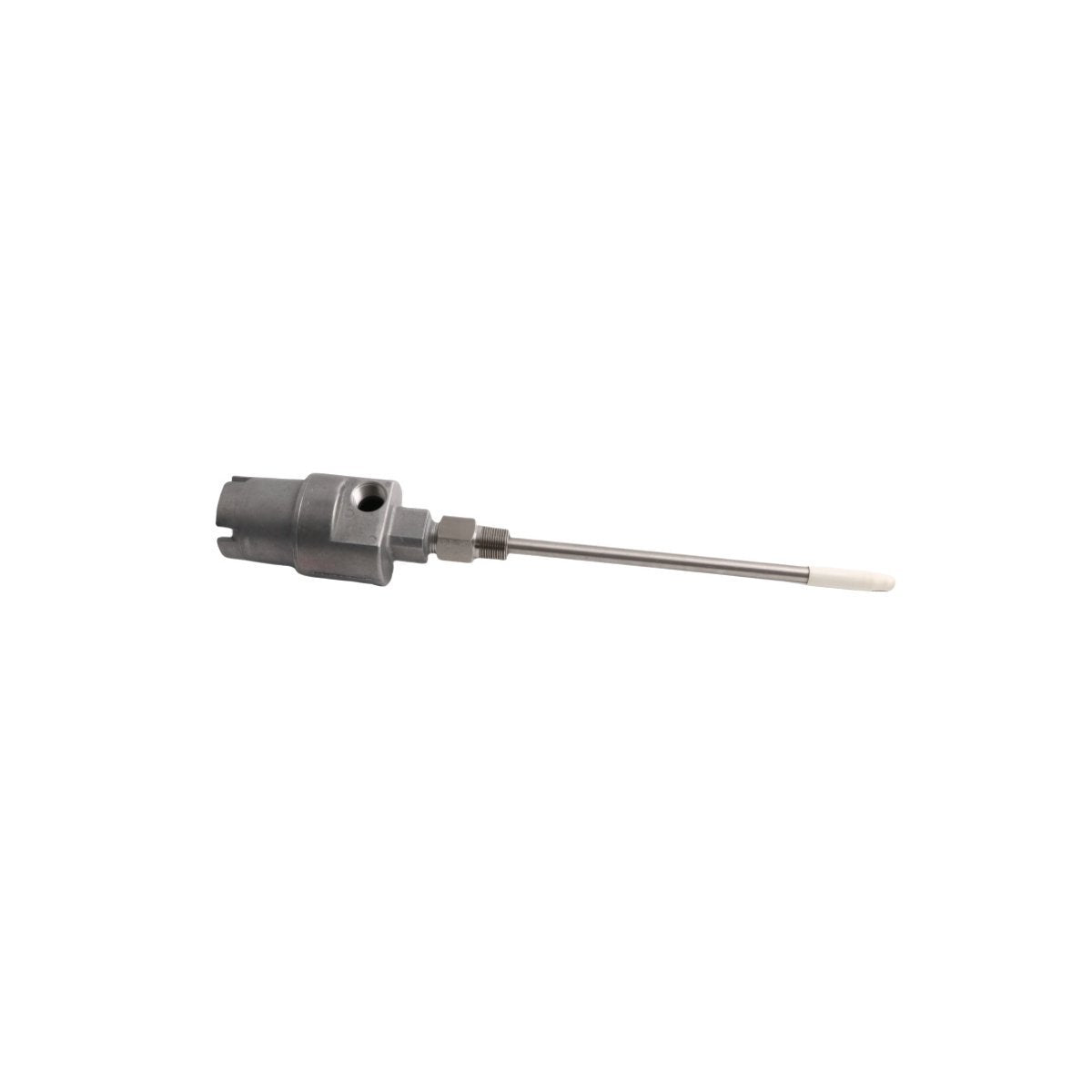

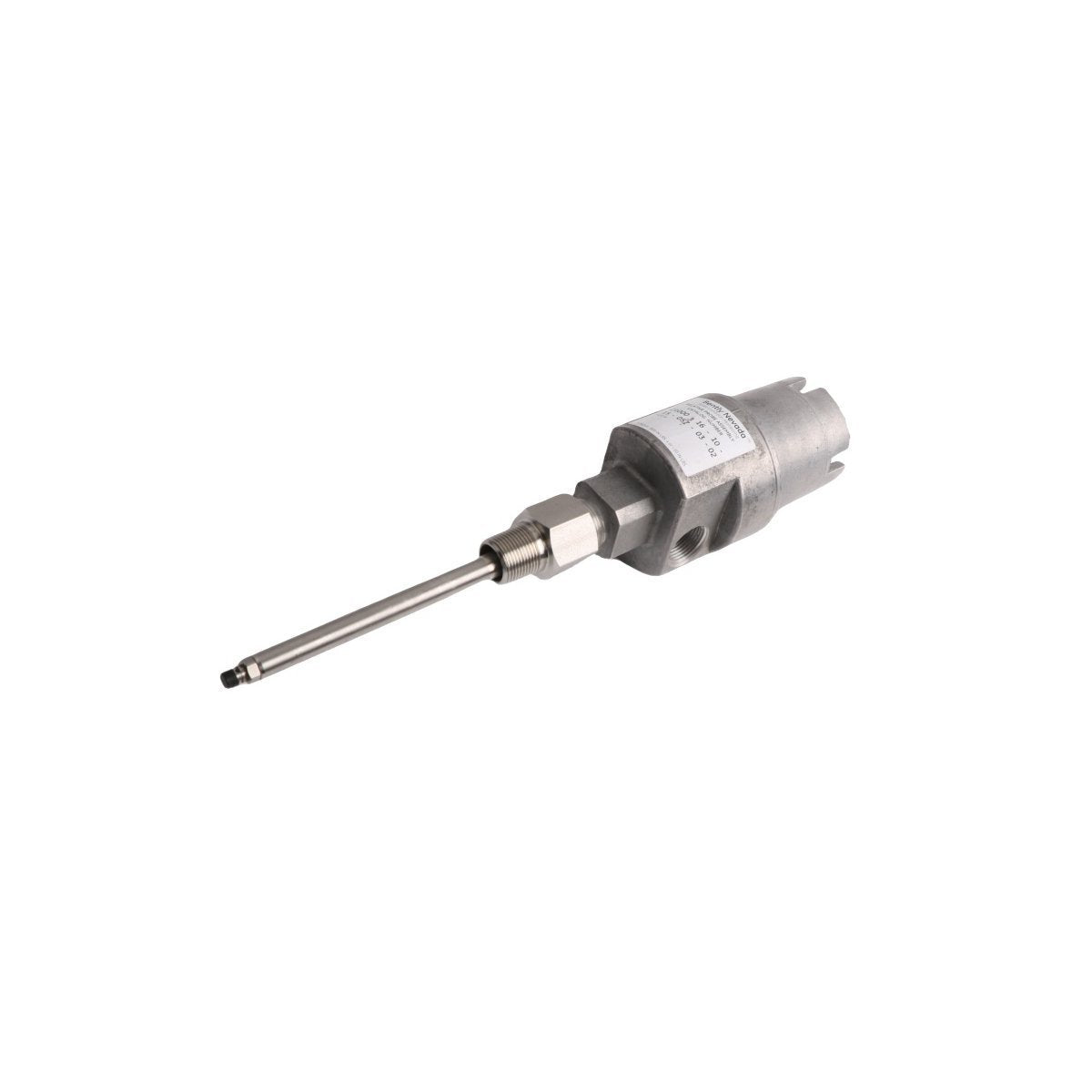

ينتمي Bently Nevada 21000-28-05-20-044-04-02 إلى سلسلة 21000 المتميزة من أغطية مجسات القرب، المصممة خصيصًا للتركيب الخارجي لمجسات القرب على الآلات الدوارة الكبيرة. في الأصول الحيوية مثل التوربينات البخارية والضواغط الطاردة المركزية، يكون الوصول إلى المجسات داخليًا أثناء التشغيل مستحيلاً؛ يوفر هذا الغطاء واجهة خارجية آمنة وقابلة للتعديل. إنه يسهل القياس الدقيق للاهتزاز الشعاعي والدفع المحوري والسرعة عن طريق الحفاظ على تحديد موضع مسبار ثابت في ظل الظروف الصناعية القاسية. باستخدام هذا التجميع، يمكن لفرق الصيانة إجراء تعديلات أو استبدال فجوة المسبار دون تفكيك الآلة، مما يقلل بشكل كبير من وقت التوقف عن العمل ويعزز موثوقية سلسلة أدوات الإشراف على التوربينات (TSI).

منطق التكوين المتخصص

21000 - غطاء مسبار القرب

يمثل هذا الطراز الأساسي مجموعة غطاء الألومنيوم المقاوم للانفجار القياسية المستخدمة عالميًا لأنظمة محولات القرب مقاس 8 مم و 5 مم.

-28-05-20 (خيارات المسبار والخيط)

تحدد هذه الأجزاء طول كابل المسبار، ونوع المسبار المحدد، ومواصفات خيط الغطاء. يشير "-28" إلى طول غير ملولب يبلغ 2.8 بوصة، بينما يحدد "-05" و "-20" قطر المسبار وخطوة الخيط، مما يضمن التوافق مع منافذ التركيب الصناعية القياسية.

-044 (الطول الإجمالي)

يشير اللاحقة 044 إلى الطول الإجمالي لغطاء الغطاء، ويبلغ قياسه 4.4 بوصة. يجب حساب هذا الطول بدقة لضمان وصول طرف المسبار إلى السطح المستهدف بهامش فجوة كافٍ.

-04-02 (الشهادات والخيارات)

يؤكد "-04" الموافقات على المناطق الخطرة في أمريكا الشمالية (CSA/NRTL/C) وأوروبا (ATEX/IECEx). يشير "-02" إلى وجود مخرج قناة NPT 3/4-14، مما يسهل التكامل السلس مع الأنابيب الكهربائية الصناعية.

مقاييس فنية حرجة

استراتيجية التنفيذ الميداني

تأكد من أن كابل المسبار الرئيسي موصول بشكل صحيح عبر القناة المرنة قبل الشد النهائي لمنع التواء الكابل. أثناء التثبيت، استخدم جهاز قياس متعدد رقمي لمراقبة خرج مستشعر القرب؛ اضبط موضع المسبار حتى يصل "جهد الفجوة" إلى -10 فولت تيار مستمر القياسي (يمثل عادةً مركز النطاق الخطي). ضع مركبًا مضادًا للاحتكاك على خيوط الغطاء لمنع الالتصاق في بيئات درجات الحرارة العالية. من الضروري الحفاظ على نصف قطر انحناء لا يقل عن 25.4 مم لكابل التمديد الداخلي لمنع توهين الإشارة أو الفشل الميكانيكي.

مزايا الموثوقية التشغيلية

يعمل غطاء 21000-28-05-20-044-04-02 كدفاع أساسي لمستشعرات الاهتزاز الحساسة ضد بخار الزيت المسبب للتآكل وبيئات الغسيل بالضغط العالي. يوفر هيكله المصنوع من الألومنيوم القوي تصنيف IP66، مما يحمي المسبار من التداخل الكهرومغناطيسي (EMI) الذي يمكن أن يؤدي إلى إنذارات خاطئة في أنظمة DCS مثل Honeywell Experion PKS. علاوة على ذلك، يسمح الغطاء القابل للتعديل بدقة تحت الملليمتر في الفجوات، مما يضمن أن نظام حماية الآلات 3500 يتلقى إشارة نظيفة وعالية الدقة لكل من الحماية وتحليلات الصيانة التنبؤية.

جرد المشتريات

• هيكل غطاء ألومنيوم واحد (1) من سلسلة 21000.

• غطاء مسبار داخلي وصامولة ضبط.

• طقم ختم O-ring مقاوم للانفجار.

• شهادة مطابقة (CoC) صادرة من المصنع.

• حزمة أدوات التثبيت.

بروتوكولات اللوجستيات العالمية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر الشحن الجوي المميز لشركة DHL/FEDEX/UPS. نحن نستخدم عبوات صناعية مانعة للكهرباء الساكنة ومختومة بالمكنسة الكهربائية وحشوات رغوية عالية الكثافة لضمان السلامة الهيكلية للغطاء أثناء النقل الدولي. يتم توفير رقم تتبع فورًا عند الشحن من مستودعاتنا المركزية.

الأسئلة الشائعة حول الاستشارات الفنية

س1: هل يمكنني استخدام هذا الغطاء لمسبار قرب 11 مم؟

ج1: لا، تم تحسين سلسلة 21000 بهذا التكوين المحدد للمجسات مقاس 5 مم و 8 مم. بالنسبة للمجسات مقاس 11 مم، يلزم قطر داخلي مختلف للغطاء لاستيعاب رأس المسبار الأكبر.

س2: ما هي أهمية "الطول غير الملولب" في هذا الطراز؟

ج2: يحدد الطول غير الملولب -28 (2.8 بوصة) مقدار ما يظل سلسًا من غطاء المسبار. هذا أمر بالغ الأهمية لإزالة العوائق الداخلية للآلة أو المرور عبر العزل الحراري السميك قبل تثبيت خيوط التركيب.

س3: هل يأتي الغطاء مثبتًا مسبقًا بمسبار؟

ج3: يشير رقم الطراز هذا إلى مجموعة الغطاء فقط. يجب طلب مسبار القرب وكابل التمديد بشكل منفصل بناءً على متطلبات مراقبة الاهتزاز المحددة لديك.

س4: هل هذا الغطاء مناسب للبيئات البحرية البحرية؟

ج4: نعم، يوفر هيكل الألومنيوم المؤكسد مقاومة ممتازة لرذاذ الملح والرطوبة، على الرغم من أنه في المناطق الشديدة التآكل، يمكن النظر في نسخة الفولاذ المقاوم للصدأ 21000.
