نظرة عامة على المنتج

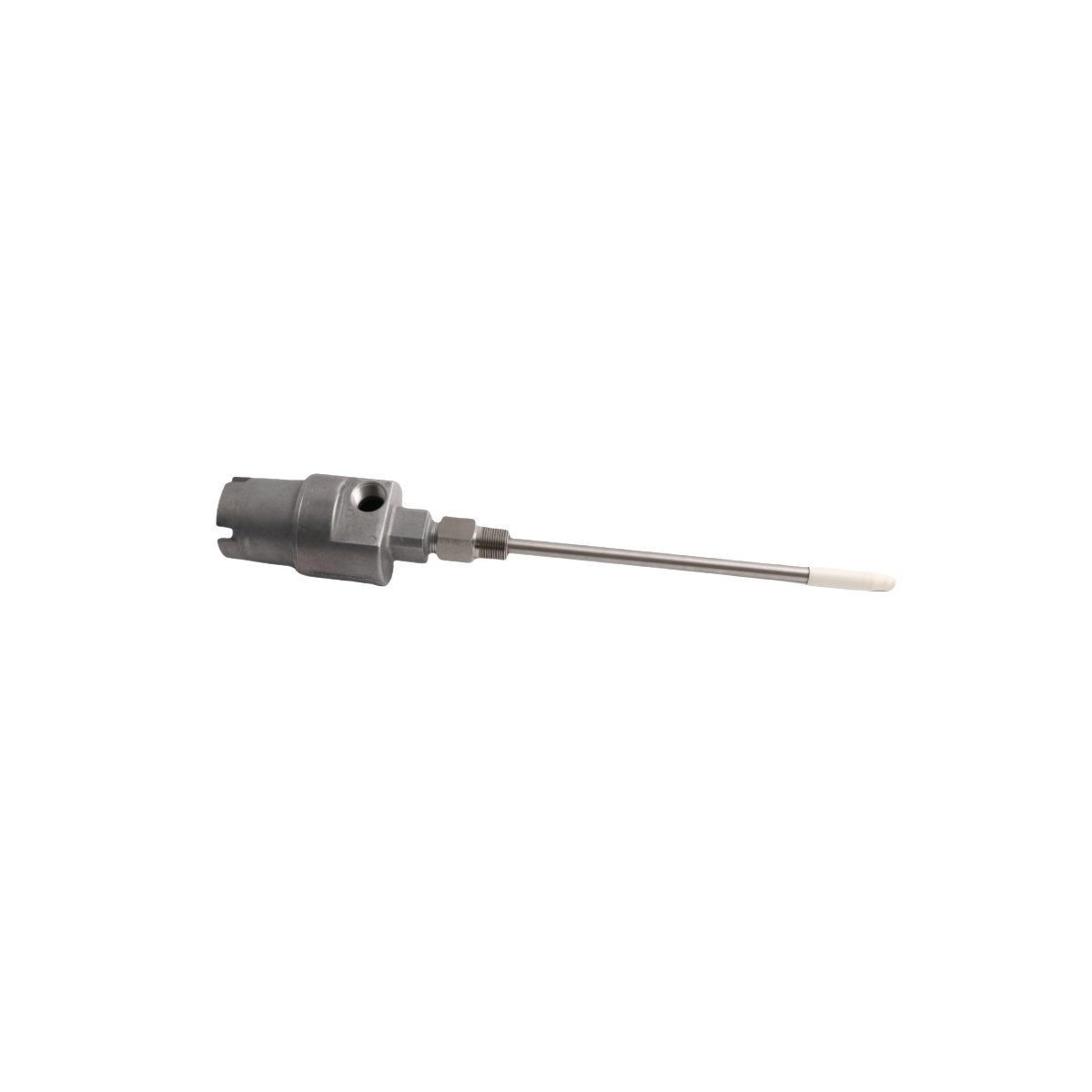

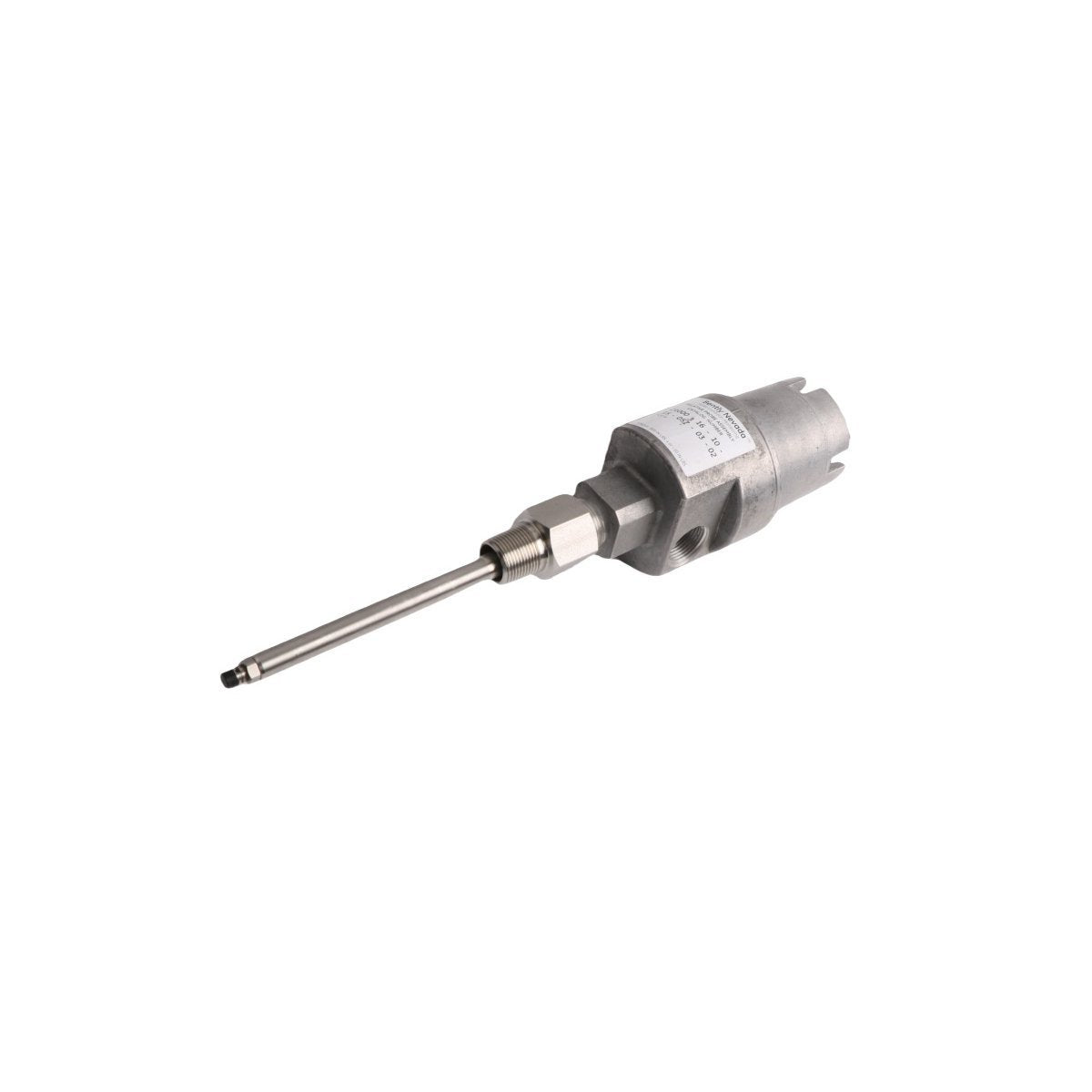

إن Bently Nevada 21000-28-05-00-75-01-02 هو غلاف مستشعر تقارب عالي التكامل مصمم لحماية مستشعرات الاهتزاز الحساسة في البيئات الصناعية الأكثر تطلبًا. يوفر هذا التجميع المصنوع من الألومنيوم غلافًا قويًا لمستشعرات التقارب 3300 XL 8 مم، مما يسهل التركيب الخارجي وتحديد الفجوات بسهولة دون الحاجة إلى تفكيك الآلة. وهو بمثابة مكون حيوي في أجهزة الإشراف على التوربينات (TSI)، مما يضمن بقاء بيانات الاهتزاز الشعاعي والموضع المحوري غير معرضة للخطر بسبب الإجهاد الميكانيكي الخارجي أو الملوثات البيئية. باستخدام هذا الغلاف، تحقق فرق الهندسة حماية فائقة للمستشعرات على التوربينات البخارية والضواغط والمضخات الكبيرة، مع الحفاظ على استقرار الإشارات التي يتم تغذيتها في نظام المراقبة Bently Nevada 3500 ومنصات DCS المتكاملة.

مصفوفة تهيئة الغلاف

توزيع اللاحقة والهندسة الفيزيائية

يحدد الرمز الأبجدي الرقمي 21000-28-05-00-75-01-02 الأبعاد الميكانيكية وتصنيفات الاعتماد لتجميع هذا المستشعر:

الطول غير الملولب (28): قسم غير ملولب بطول 2.8 بوصة، مما يسمح للغلاف بالمرور عبر عزل الآلة أو الأغلفة الخارجية السميكة.

الطول الكلي للعلبة (05): قسم ملولب بطول 0.5 بوصة، يستخدم لتثبيت الغلاف في غطاء محمل الآلة أو الحامل.

مسافة الإزاحة (00): لا توجد حاجة لإزاحة، مما يسهل ملفًا مباشرًا للتثبيت المتساطح للتركيبات ذات المساحات المحدودة.

الخيط المسباري (75): تهيئة خيط NPT 3/4-14، قياسية لقنوات الكابلات الصناعية الشاقة وواجهات المستشعرات.

خيار التركيبات (01): يتضمن قابس NPT 3/4-14 واحدًا وغسالات متخصصة لإحكام إغلاق الوحدة ضد تسرب الزيت والرطوبة.

اعتماد الوكالة (02): اعتمادات متعددة بما في ذلك ATEX و IECEx وشهادات المناطق الخطرة في أمريكا الشمالية، مما يضمن الامتثال في مواقع Zone 0 و Division 1.

الأداء والمواصفات الفيزيائية

بروتوكول التشغيل الميداني

يتطلب التركيب الناجح محاذاة دقيقة لمستشعر التقارب الداخلي قبل إغلاق الغلاف. يجب على الفنيين ضبط جهد الفجوة الثابتة - عادةً إلى -10.0 فولت تيار مستمر - عن طريق تعديل موضع المستشعر داخل جلبة الغلاف باستخدام مقياس الفولتميتر الرقمي (DVM). حافظ على نصف قطر انحناء كبل لا يقل عن 25.4 مم للكابل المحوري الداخلي لمنع توهين الإشارة. تأكد من معالجة خيوط NPT بمركب مناسب مضاد للتآكل أو شريط تفلون لمنع التآكل مع الحفاظ على سلامة التجميع المقاومة للانفجار. لنشر المناطق الخطرة، تحقق من أن لوحة الاعتماد (02) تتطابق مع تصنيف المنطقة المحلية.

السلامة الهيكلية ودمج النظام

يتفوق هذا الغلاف في التخفيف من آثار "التشبع بالزيت" والتأثيرات الفيزيائية التي غالبًا ما تصيب المستشعرات غير المحمية. يوفر هيكل الألومنيوم تبديدًا حراريًا ممتازًا ودرعًا للتدخل الكهرومغناطيسي، مما يحمي إشارات المايكرو فولت من تداخل الضوضاء الصناعية. يتكامل بسلاسة مع شاشة Bently Nevada 3500/42M وأنظمة Honeywell Experion PKS، مما يوفر الاستقرار الميكانيكي المطلوب لبرنامج تشخيص System 1 لإنشاء رسومات بيانية دقيقة للمدار والزمن. يضمن تصميمه القوي أنه حتى في بيئات الاهتزاز العالية أو البتروكيماوية المسببة للتآكل، يظل المحول "موافقًا"، مما يمنع الرحلات الكاذبة ويضمن حماية موثوقة للآلات.

معلومات الطلب

• هيكل غلاف ألومنيوم من سلسلة Bently Nevada 21000

• جلبة تثبيت المستشعر الداخلية والمعدات

• قابس إحكام إغلاق NPT 3/4-14 وحلقات O-rings

• لوحة اسم شهادة مقاومة الانفجار

• وثائق فحص المصنع الفردية

اللوجستيات والتنفيذ الوقائي

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع. يتم شحن جميع الطلبات عالميًا عبر DHL أو FEDEX أو UPS. نطبق عملية مراقبة جودة متعددة المراحل، بما في ذلك استخدام تغليف صناعي مضاد للكهرباء الساكنة وحواجز رطوبة محكمة الغلق. يتم تأمين كل مجموعة غلاف بأدوات تعبئة عالية الكثافة ممتصة للصدمات، مما يضمن وصول الخيوط الدقيقة السطح الداخلي في حالة مختومة من المصنع، جاهزة للتركيب في المسار الحرج.

الأسئلة الشائعة للدعم الفني

س1: هل يمكنني تركيب هذا الغلاف أثناء تشغيل الآلة؟

ج1: نعم، إحدى المزايا الرئيسية لسلسلة 21000 هي أنها تسمح باستبدال المستشعر أو تعديله من خارج الآلة، بشرط أن يسمح تصميم جلبة المستشعر بعملية تحديد الفجوات أثناء حركة العمود.

س2: لماذا نختار الألومنيوم بدلاً من الفولاذ المقاوم للصدأ؟

ج2: يوفر الألومنيوم وزنًا أخف وتبديدًا حراريًا فائقًا. بينما يعتبر الفولاذ المقاوم للصدأ أفضل للبيئات شديدة الحمضية، فإن الألومنيوم A360 المستخدم هنا معالج خصيصًا لمقاومة التآكل الممتازة في تطبيقات النفط والغاز القياسية.

س3: هل يتضمن هذا الغلاف مستشعر التقارب؟

ج3: لا، 21000-28-05-00-75-01-02 هو تجميع الغلاف. يجب طلب مستشعر التقارب 3300 XL وكابل التمديد بشكل منفصل ليتناسب مع طول نظامك المحدد (5 أمتار أو 9 أمتار).

س4: كيف أضمن إحكامًا مانعًا للتسرب باستخدام خيوط NPT؟

ج4: استخدم مادة مانعة للتسرب عالية الجودة ومعتمدة لدرجة حرارة التشغيل والبيئة الكيميائية. تأكد من شد التركيبات وفقًا لمواصفات الشركة المصنعة للحفاظ على تصنيف IP66 البيئي.
