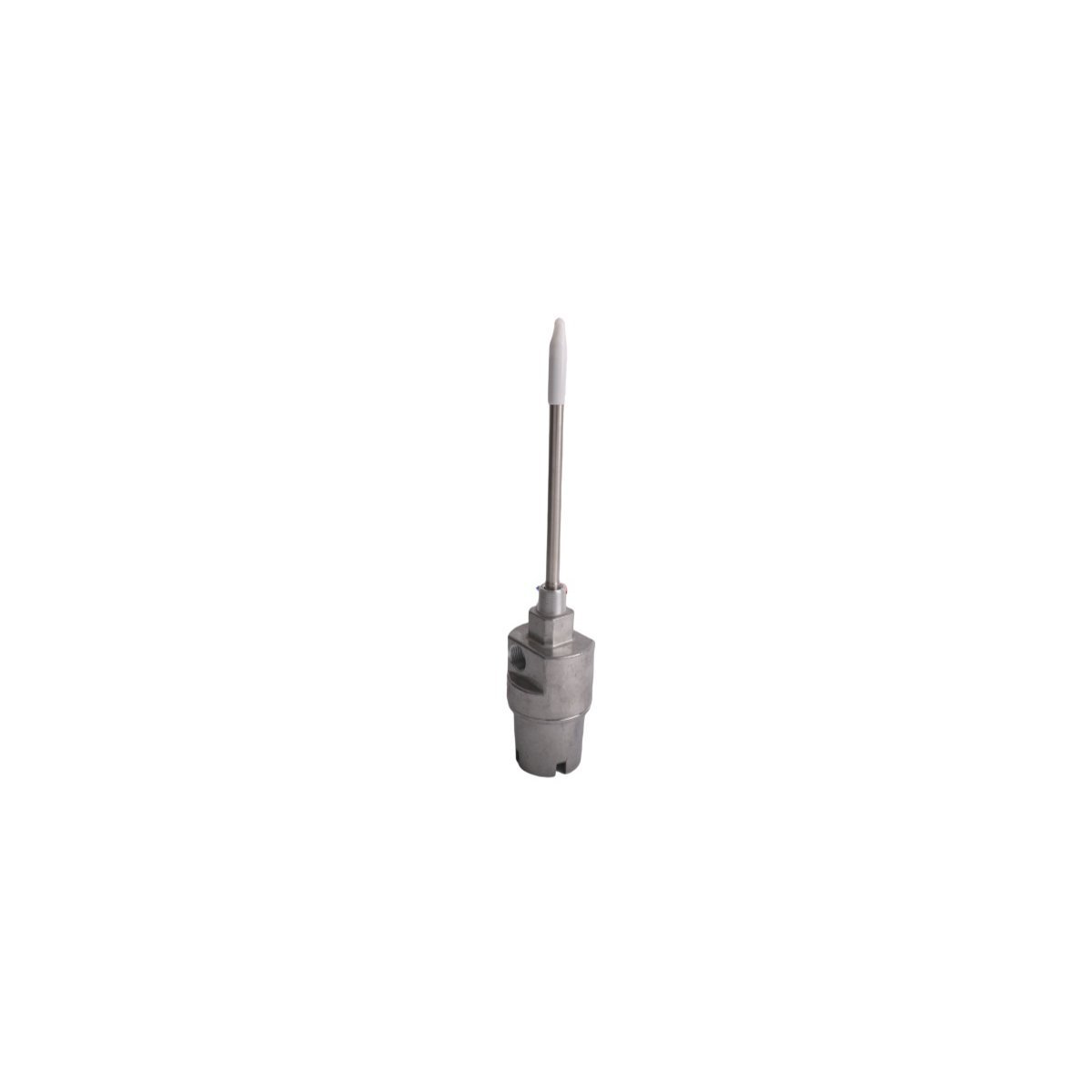

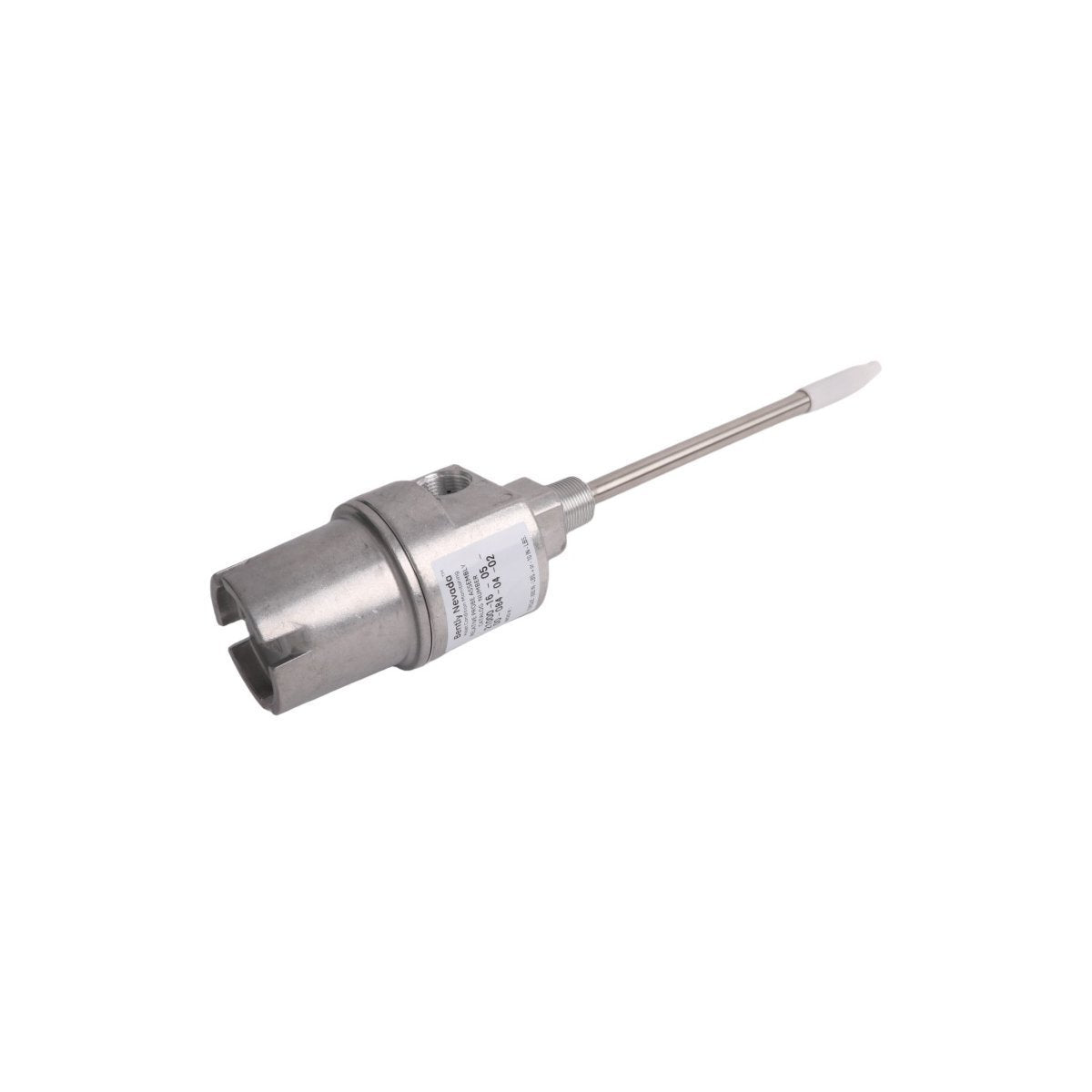

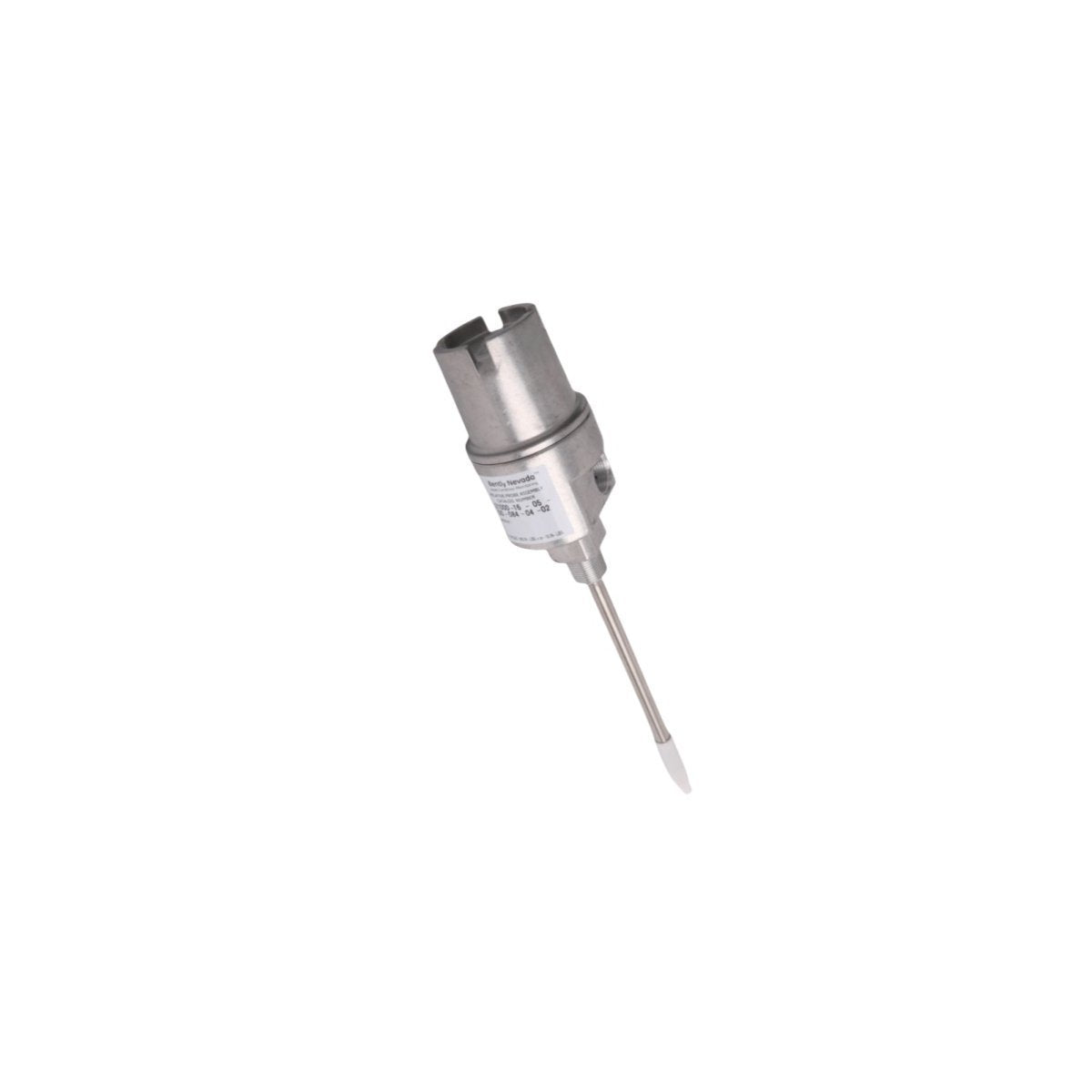

يعمل Bently Nevada 21000-28-05-00-105-04-026 كمكون مادي مخصص للحماية المادية والعزل البيئي لمجسات القرب ضمن منصات سلسلة 21000. تسمح الأجهزة بالوصول الميكانيكي الخارجي، والتعديل، وإزالة مستشعرات القرب أثناء تشغيل الآلة، مما يمنع تسرب أجواء العملية أو فقدان سائل التشحيم عالي الضغط عبر الطبقة الحدودية لغطاء الآلة.

خيارات ترميز المتغيرات

• 21000: المسمى الأساسي لمجموعات غطاء مجس القرب المصنوعة من الألومنيوم المقاومة للانفجار/المقاومة للعوامل الجوية.

• -28: خيار طول سن اللولب للمجس يشير إلى 2.8 بوصة.

• -05: خيار الطول الكلي للمجس يشير إلى 0.5 متر (1.6 قدم).

• -00: خيار الموصل يحدد إنهاء متحد المحور غير مركب، قياسي.

• -105: خيار طول بئر الهدوء يشير إلى طول إجمالي قدره 10.5 بوصة.

• -04: خيار نوع السن اللولبي يحدد وصلات العملية والأنبوب 3/4-14 NPT.

• -026: خيار الموافقة من الوكالة يحدد شهادات المناطق الخطرة ATEX، IECEx، وأمريكا الشمالية مجتمعة.

مواصفات الغطاء الميكانيكي

التحقق من جهد الفجوة وقمع التداخل

ينظم غطاء 21000-28-05-00-105-04-026 التوجه المادي وعمق الإدخال المكاني لمجس التيار الدوامي الداخلي بالنسبة لعمود الهدف. يضمن التموضع الدقيق داخل التجميع تحقيق الحلقة لأهداف -10 VDC القياسية أثناء إجراءات التحقق من جهد الفجوة في الميدان. تحافظ أقفال الجلبة الصلبة على المحاذاة المركزية لتقليل التحميل الجانبي ضد جدران بئر الهدوء، مما يمنع تشويه عامل القياس ويحقق قمع التداخل بين أزواج مستشعرات الاهتزاز الشعاعي المتقاربة التي تراقب ديناميكيات الدوار المعقدة.

مكونات مجموعة التعبئة

• غطاء قبة وغطاء قاعدة من الألومنيوم لـ Bently Nevada 21000 (1)

• جلبة تمديد بئر هدوء ملولبة مدمجة بطول 10.5 بوصة (1)

• كتلة قفل جلبة ضغط مجس داخلي مع أجهزة (1)

• حلقتان إغلاق Viton عالية الأداء لعزل محكم للسوائل (2)

إرشادات التركيب الميداني

• قم بربط محول الغطاء الرئيسي 3/4-14 NPT في جدار غطاء محمل الآلة، مع ضمان تداخل لا يقل عن 5 لفات كاملة من سن NPT لتشكيل ختم عالي الضغط.

• قم بتوجيه مجس القرب السلبي إلى أسفل القناة الداخلية لجلبة بئر الهدوء بطول 10.5 بوصة، مع الحرص على عدم خدش أو لف خط التوصيل المحوري المتكامل.

• قم بتوصيل فولتميتر رقمي خارجي بخطوط إشارة Proximitor لتتبع الإمكانيات الميدانية النشطة أثناء تعديل عمق الجلبة الميكانيكية.

• أحكم ربط الأجهزة القافلة الداخلية على جسم المجس بمجرد أن يتطابق إخراج الحلقة مع إحداثيات مركز التحقق من الفجوة المحددة -10 VDC.

• أغلق وصلات الأنابيب الخارجية باستخدام مركب ربط معتمد وشد غطاء القبة الثقيل بالكامل لمنع دخول الرطوبة أو الغازات المسببة للتآكل.

إدارة اللوجستيات المرسلة

وقت التسليم: 3-5 أيام عند انتهاء الدفع، يتم التوجيه عبر قنوات الشحن السريع الدولية باستخدام DHL أو FEDEX أو UPS. يتم إغلاق المكونات الداخلية داخل حدود تغليف صناعي سميك الجدران مقاوم للرطوبة والبخار ومضاد للكهرباء الساكنة. تتميز الشحنات الخارجية بكرات رئيسية واقية مموجة مزدوجة الجدران مزودة بهياكل من رغوة البولي يوريثان الممتصة للصدمات مصممة خصيصًا للحفاظ على التسامحات الميكانيكية الدقيقة للسن والجلبة أثناء التسليم الدولي.

الأسئلة الشائعة الهندسية والفنية

س: هل يمكن تركيب مجس قرب 11 مم داخل هذا النموذج المحدد لغطاء 21000؟

ج: لا. تم مطابقة ترتيب الجلبة الداخلية، والطول غير الملولب (-28)، ومعلمات بئر الهدوء خصيصًا لهندسة غطاء مجس القرب القياسي 8 مم. يتطلب مجس 11 مم اختيار بُعد داخلي بديل لتجنب التداخل الهيكلي.

س: ما هي الخطوة التي يجب اتخاذها إذا تم اكتشاف سائل عملية داخل غطاء السكن الطرفي؟

ج: يشير وجود سائل داخل القبة إلى فشل أو تآكل حلقات Viton O-ring الديناميكية الداخلية. يجب عزل عملية الآلة أو تجاوزها حتى يمكن استخراج الأختام التالفة واستبدالها لمنع السائل من تجاوز الحاجز.

س: هل هناك حاجة لأداة محاذاة خاصة لضمان عدم ملامسة طرف المجس لجوانب بئر الهدوء؟

ج: لا توجد حاجة لأدوات خاصة. يتم تشكيل مسارات التوجيه الداخلية وجلبة الضغط لمحاذاة المجس بشكل مركزي داخل بئر الهدوء بطول 10.5 بوصة، شريطة أن يتم تتبع سن NPT الخارجي 3/4-14 مباشرة في المنفذ.
