نظرة عامة على المنتج

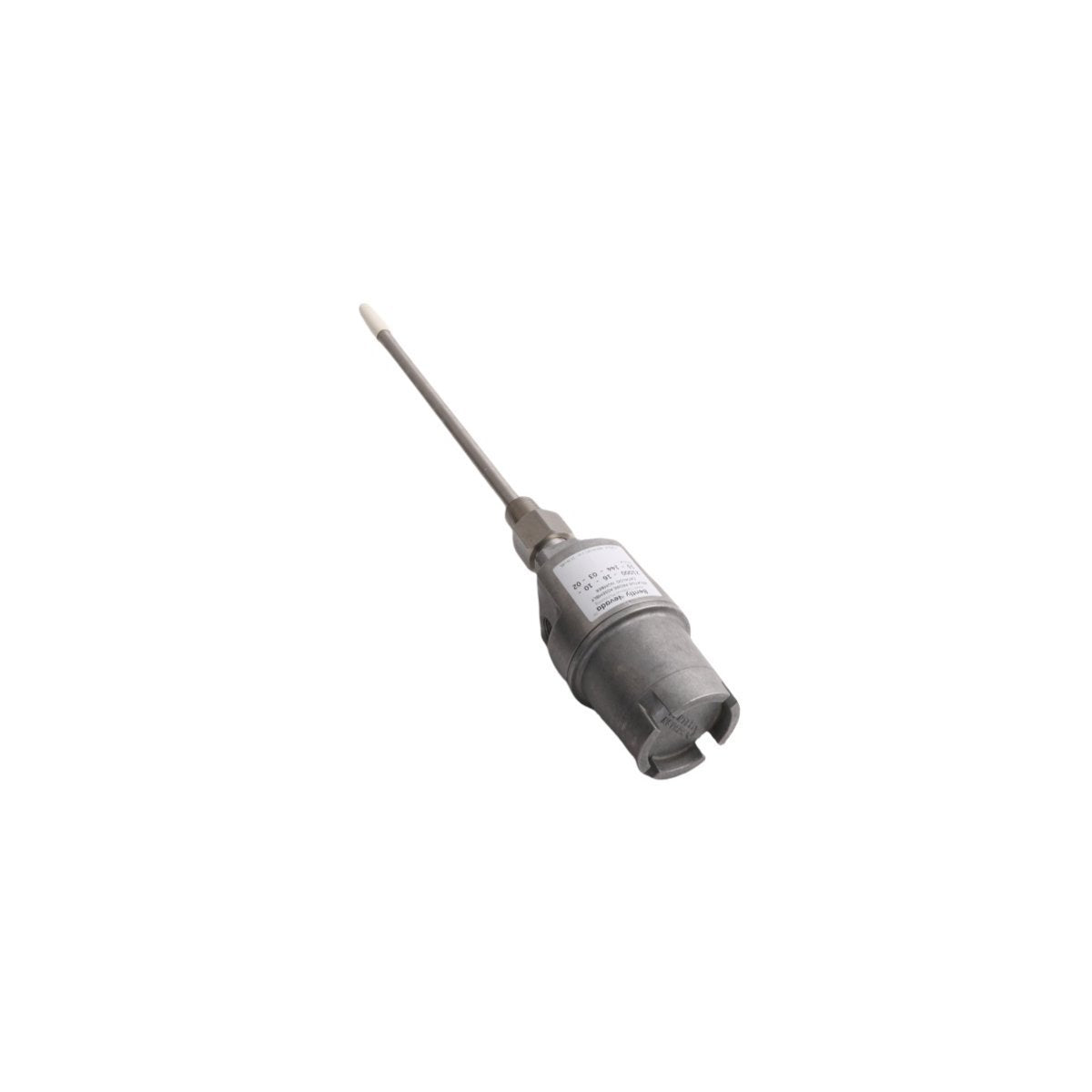

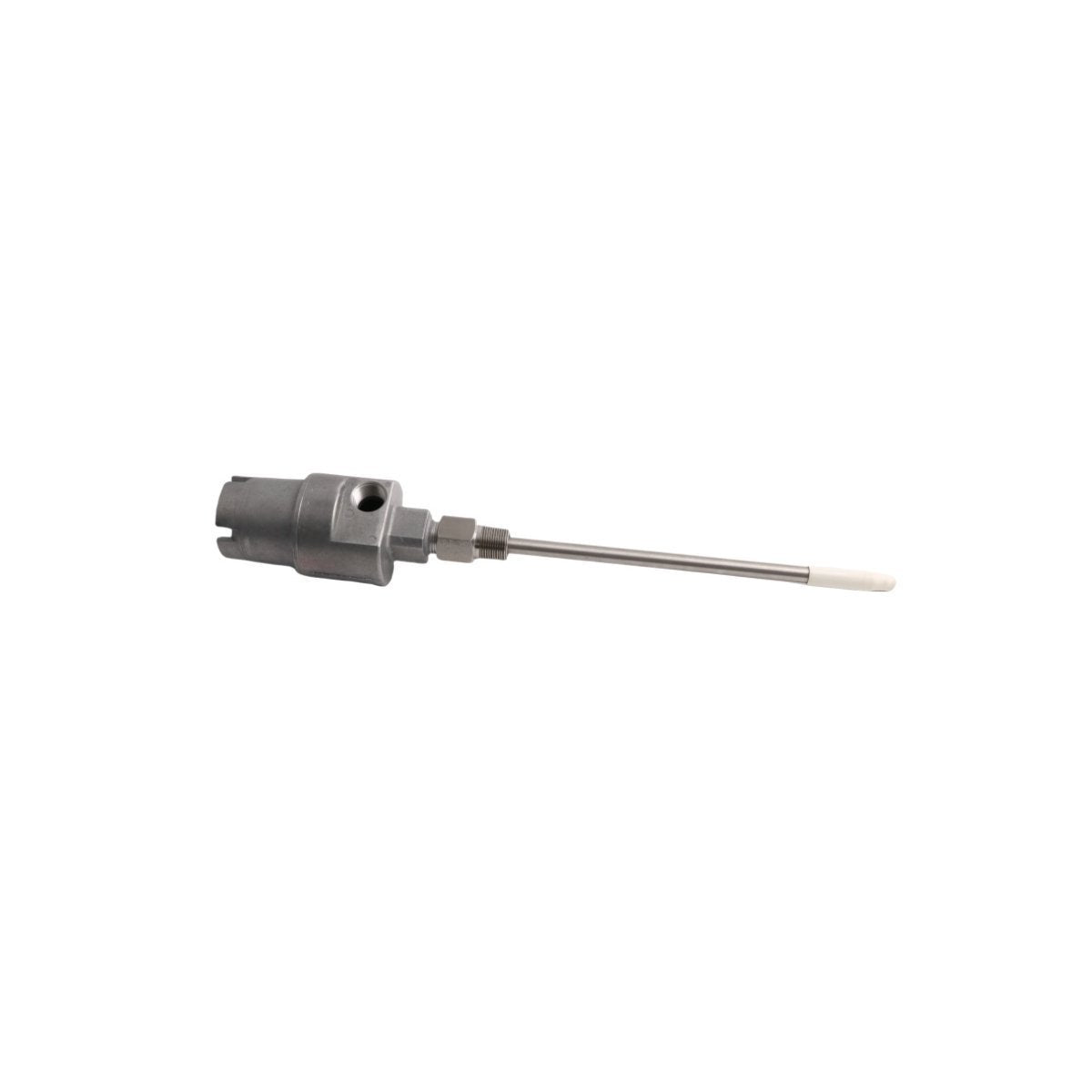

يوفر مبيت مجس التقارب Bently Nevada 21000-28-05-00-041-03-02 حلاً متينًا للتركيب الخارجي لمستشعرات اهتزاز الآلات الحيوية. يسهل هذا الغطاء شديد التحمل تركيب مجسات التقارب عبر الجدران الخارجية لأغطية المحامل وعلب التروس وأغلفة التوربينات البخارية. ومن خلال السماح بالتعديل الخارجي واستبدال المجسات أثناء تشغيل الماكينة، يقلل تجميع المبيت هذا من وقت التوقف عن العمل ويعزز سلامة الصيانة عبر الأصول الدوارة عالية السرعة.

يقوم المهندسون بتطبيق هذا التجميع ضمن شبكات أجهزة الإشراف على التوربينات (TSI) لحماية المحولات الداخلية الحساسة من بيئات التشغيل القاسية. يعزل القبة المصنوعة من الألومنيوم المصبوب القوي وتصميم الكم الهيكلي التوصيلات الكهربائية وجسم المجس عن التأثيرات الخارجية والرطوبة البيئية والملوثات أثناء التشغيل مع ضمان محاذاة ميكانيكية دقيقة مع عمود الهدف.

تفصيل رقم الجزء الهندسي

21000 [مبيت مجس التقارب من الألومنيوم]

يحدد مجموعة الأجهزة الأساسية كمبيت قياسي لمجس التقارب الخارجي مصنوع من سبائك الألومنيوم المصبوبة الخالية من النحاس المقاومة للتآكل.

-28 [خيار نوع سن المجس]

يحدد تكوين سن 3/8-24 UNF لمحول تركيب المجس الداخلي، مطابقًا لمجسات التقارب القياسية 8 مم مثل سلسلة 3300 XL.

-05 [تجهيزات أنابيب مقاومة للانفجار]

يُكوِّن جسم المبيت بمنفذ خروج أنبوب مستقيم 1/2-14 NPT، مما يؤسس مسارًا آمنًا لأختام أنابيب مقاومة للانفجار والأسلاك الميدانية الثقيلة.

-00 [خيار التأريض]

يختار خيار برغي التأريض الداخلي القياسي، مما يوفر مسارات تفريغ كهربائي ساكن أساسية بدون عروات حزام تأريض خارجية متخصصة.

-041 [لاحقة الطول الإجمالي للكم]

يحدد الطول الإجمالي للكم الإدخال بـ 4.1 بوصة، ويتحكم في مدى امتداد محول المجس عبر غلاف الآلة الخارجي باتجاه سطح الهدف.

-03 [خيار دليل التهدئة]

يوفر مجموعة دليل تهدئة قياسية مع كم الإدخال، والتي تعمل على تثبيت أعمدة المجسات الطويلة ضد رش الزيت عالي السرعة وتدفقات الغاز المضطربة داخل غلاف الآلة.

-02 [خيار التجهيزات والمقابس]

يزود قبة المبيت بقابس سداسي الرأس 1/2-14 NPT مركب مسبقًا وأجهزة توصيل طرفية قياسية داخل جسم الغطاء.

مصفوفة الأبعاد والتشغيل للمبيت

قواعد المحاذاة الميكانيكية والتركيب الميداني

يجب على الفرق الميدانية وضع مادة مانعة للتسرب عالية الجودة على خيوط تثبيت NPT التي تربط كم الغلاف بغلاف الماكينة لمنع تسرب زيت التشحيم. قم بلف الكم في جدار الماكينة حتى يصل الطرف إلى مسافة الفصل التقريبية من العمود المستهدف، ثم قم بتثبيت الموضع الرئيسي باستخدام صامولة التثبيت الخارجية الثقيلة.

قبل تركيب مسبار التقارب داخل الكم، تحقق من أن سلك التوصيل الداخلي للمسبار لا يلتوي بشكل مفرط أثناء الإدخال. اضبط موضع محول المسبار الداخلي حتى يقرأ مستشعر Proximitor الخاص بك جهد فجوة الهدف (عادةً -10.0 فولت تيار مستمر لوحدات 3300 XL القياسية). شد غطاء قبة الغلاف على مجموعة القاعدة بحد أدنى من عزم الدوران يبلغ 13.5 نيوتن متر (10 رطل قدم) لضغط حلقة O-ring المطاطية النيتريلية، وبالتالي تأمين تصنيف حماية الدخول IP66 ضد الغسيل عالي الضغط.

مرونة النظام وأداء البيئات القاسية

يوفر البناء المصبوب المتين لمبيت سلسلة 21000 حاجزًا مدرعًا ضد الظروف المحيطة القاسية الموجودة في مصانع المعالجة الكيميائية ومنصات الحفر البحرية. تقاوم القبة المطلية بالإيبوكسي رذاذ الملح والأبخرة الكيميائية المحيطة وترددات الاهتزاز الهيكلي العالية الشائعة في أسطح ضواغط الصناعية الكبيرة.

من خلال إيواء وصلة المسبار إلى الكبل التمديدي الحساسة داخل هذه المنطقة الطرفية المختومة، يمنع التجميع توهين الإشارة الناتج عن تسرب الرطوبة أو أكسدة الأطراف. يضمن هذا التكامل المادي أن تدفقات قياس الاهتزاز التماثلي عالية الدقة تصل باستمرار إلى شاشات Bently Nevada 3500 أو وحدات التعشيق الأمني Honeywell Experion PKS دون انقطاعات ناتجة عن التداخل.

محتويات قائمة التعبئة

يحتوي كل صندوق مصنع محكم الغلق على عناصر التثبيت التالية:

(1) قاعدة ومبيت قبة من الألومنيوم الأصلي من سلسلة Bently Nevada 21000

(2) كم إدخال من الفولاذ المقاوم للصدأ بطول 4.1 بوصة مُصنع في المصنع مع محول مجس داخلي

(3) دعامة تثبيت طرفية داخلية مع أدوات تأريض

(4) حلقة O-ring قوية من الفلوروكربون للمبيت وصامولة تثبيت الكم

بروتوكول الشحن وتتبع الشحنات

يقوم قسم اللوجستيات لدينا بإعداد وإرسال الطلبات في غضون 2-7 أيام بعد الانتهاء من الدفع. نقوم بتوجيه جميع حزم أجهزة الآلات عبر شركات الشحن الجوي الدولية الممتازة بما في ذلك DHL و FedEx و UPS لضمان التسليم السريع إلى الموقع.

نلف كل مجموعة غلاف من الألومنيوم في تغليف فقاعي صناعي متعدد الطبقات مضاد للكهرباء الساكنة ونقوم بتعبئتها داخل حاوية شحن مموجة معززة مزدوجة الجدار. يزيل هذا المعيار العالي للتعبئة مخاطر رقائق الصب أو تلف الخيوط أو التلوث بالرطوبة أثناء النقل في جميع أنحاء العالم.

الأسئلة الشائعة حول هندسة الدعم الميداني

س1: هل يمكنني استبدال مسبار التقارب الداخلي أثناء تشغيل التوربين باستخدام هذا الغلاف؟

ج1: نعم. الميزة الأساسية للغلاف الخارجي من سلسلة 21000 هي أنه يسمح لفنيي الميدان بفك المحول الداخلي وسحب مسبار تالف وتركيب مستشعر بديل دون إيقاف تشغيل الجهاز أو تعريض موظفي الصيانة لزيت التشحيم الداخلي الساخن.

س2: ما الغرض الذي يخدمه اللاحقة -03 دليل التهدئة في هذا التكوين المحدد؟

ج2: يتكون دليل التهدئة -03 من أنبوب خارجي واقٍ يحيط بالكم الرفيع للمسبار. يوفر صلابة هيكلية، ويمنع الكم الذي يبلغ طوله 4.1 بوصة من الانثناء أو الاهتزاز بشكل مفرط تحت تأثير تيارات الزيت عالية السرعة التي تلقيها التروس الكبيرة أو وصلات العمود عالية السرعة.

س3: ماذا يجب أن أتحقق إذا كان الزيت يتسرب من غطاء الغلاف إلى منطقة الطرف؟

ج3: يشير تتبع الزيت داخل الكم إلى فشل ترتيب إحكام المسبار الداخلي أو خيط مسبار غير محكم. افحص مانع تسرب الخيط على جسم المسبار، وتحقق من الحلقة O-ring الصغيرة داخل مجموعة محول الكم، وتحقق من أن ضغط تهوية غلاف الآلة لا يتجاوز الحدود الهيكلية لأختام الغلاف.
