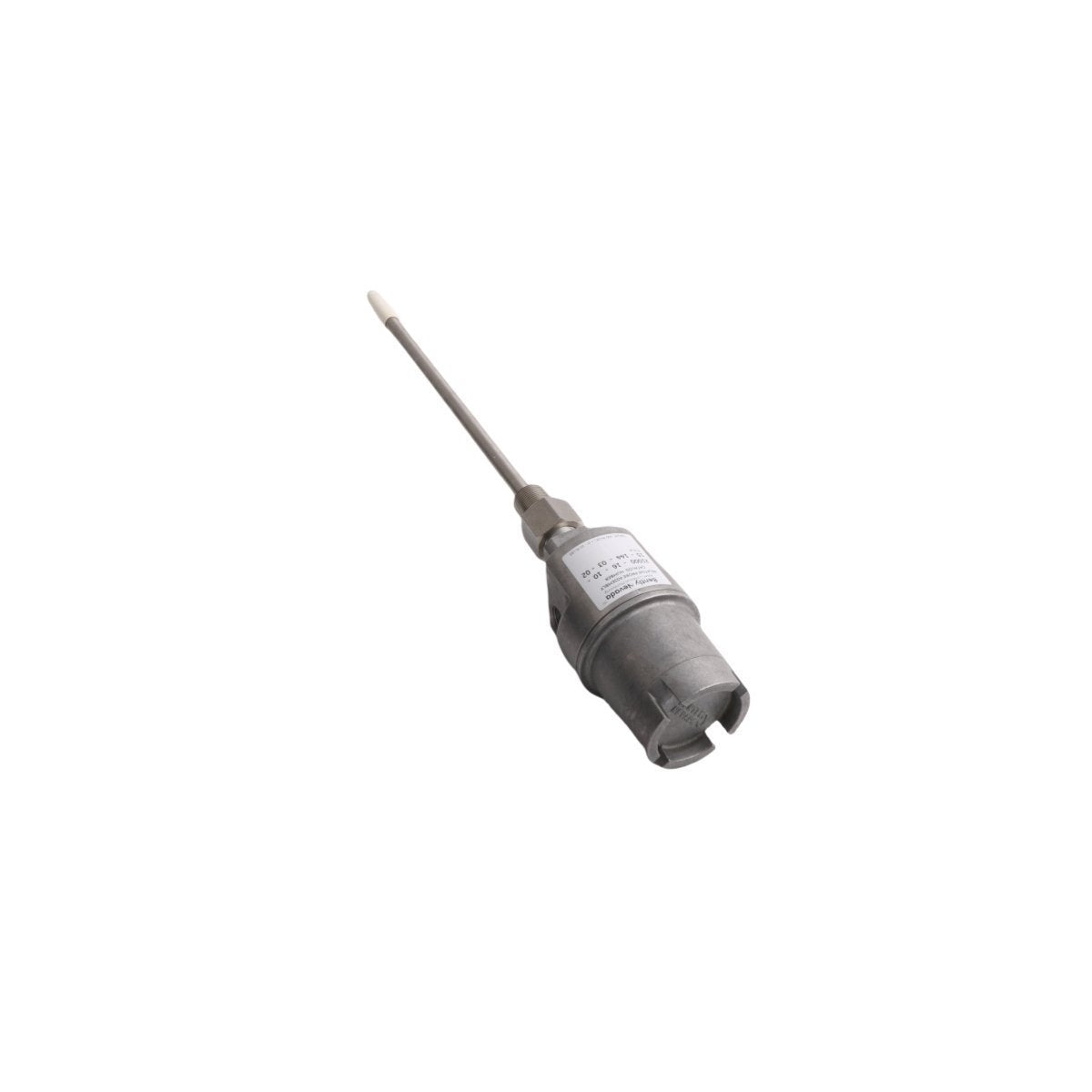

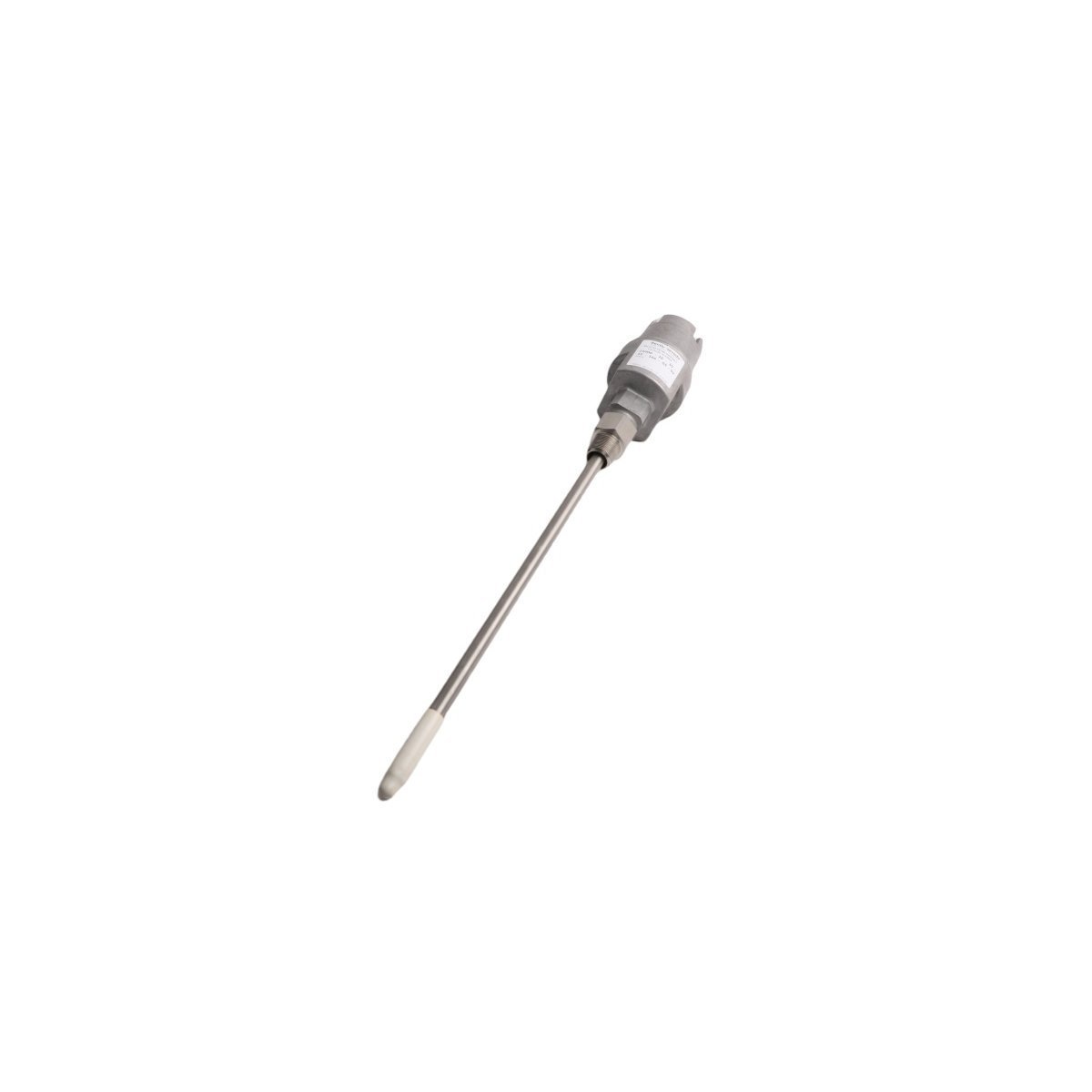

إن وحدة Bently Nevada 21000-16-05-00-096-00-02، والمُفهرسة أيضًا باسم 21000 Proximity Probe Housing Assemblies، تعمل كجزء مخصص للأجهزة للتركيب الخارجي والحماية البيئية لمجسات القرب ضمن أنظمة أجهزة الإشراف على التوربينات (TSI). تعمل الوحدة على عزل المستشعر عن الظروف الخارجية القاسية مع السماح بتعديلات متغيرة لعمق الإدخال الميكانيكي من خلال نظام غلافها الخارجي أثناء تشغيل الآلة الحي.

تخطيط اللاحقة

• 21000: وحدة غطاء مجس القرب المقاوم للانفجار الأساسي.

• -16: خيار حجم سن المجس (سنون 3/8-24 UNF).

• -05: خيار تركيب قناة مزدوجة (تخطيط 3/4-14 NPT).

• -00: تكوين المادة الأساسية (الجسم الرئيسي من الألومنيوم المؤكسد).

• -096: مواصفات عمق إدخال الغلاف المنفجر (إجمالي الطول 9.6 بوصة).

• -00: تصنيف مركب الحلقة الدائرية (مركب Buna-N القياسي).

• -02: طقم أدوات التركيب العكسي.

التصنيفات الفيزيائية والبيئية

تحديد موضع المستشعر الحركي للآلة

تعمل وحدة الغلاف هذه كأساس هيكلي لتحديد موضع مستشعرات القرب بتيار الدوامة فوق أسطح العمود عالية السرعة. يحافظ الحفاظ على الصلابة الهيكلية في غلاف 21000-16-05-00-096-00-02 على منع الرنينات الميكانيكية المحلية من تحويل مقاييس معايرة مجس تيار الدوامة. يقوم مهندسو الموقع بتنفيذ التحقق من جهد الفجوة (أهداف -10 VDC) عن طريق تحريك حامل المجس الداخلي يدويًا عبر تجميع الغلاف مقاس 9.6 بوصة. يحافظ هذا المحاذاة الدقيقة على تتبع الجهد الخطي مقابل سطح العمود، مما يقلل من الضوضاء الميكانيكية عالية التردد لمنع فشل كبح التداخل المتبادل داخل حلقات المراقبة القريبة.

توضيحات فنية

س: كيف يمنع نظام عزل المجس الداخلي تعويضات حلقة التأريض؟

ج: يشتمل الغلاف على مكونات عزل داخلية غير موصلة تفصل جسم المجس عن الجسم الرئيسي المصنوع من الألومنيوم. يمنع هذا التكوين انتشار ضوضاء الوضع المشترك من غلاف الآلة إلى شبكة درع المستشعر.

س: هل يمكن لمجموعة الحلقات الدائرية الداخلية أن تمنع الزيوت الاصطناعية عالية الحرارة؟

ج: اللاحقة -00 القياسية تحدد حلقات إغلاق Buna-N، والتي تقاوم مواد التشحيم القائمة على البترول ضمن نطاق درجة الحرارة المذكور. بالنسبة للأنظمة التي تعمل بالسوائل الاصطناعية عالية الحرارة أو الاسترات فوق 100 درجة مئوية، يجب تحديد خيارات الفلوروكربون Viton لمنع تعطل الختم.

س: ما هو الإجراء للتحقق من قفل الأمان الميكانيكي تحت الاهتزاز؟

ج: يستخدم التجميع طوق قفل خارجي وتكوين صامولة تثبيت. بمجرد ضبط هدف جهد الفجوة -10 VDC، يجب شد الطوق وفقًا لمواصفات المصنع لتثبيت الغلاف في مكانه، مما يمنع الانجراف الناتج عن ديناميكيات الدوار عالية السعة.

بروتوكول التركيب الميكانيكي

تأكد من أن وسادة واجهة الآلة خالية من الخدوش، ومستوية ضمن 0.1 مم، ومحاذاة بشكل عمودي على السطح المستهدف. اربط وصلات الأنابيب 3/4-14 NPT في مكانها، مع التأكد من وجود 5 سنون كاملة على الأقل للربط لتلبية متطلبات الختم المقاوم للانفجار. مرر كابل المستشعر عبر جلبة التعديل الداخلية قبل إدخال المجس في التجويف، مع الحرص على عدم ضغط مجموعة الأسلاك الداخلية. أحكم ربط الغدة الخارجية الثانوية لتفعيل موانع التسرب بالحلقات الدائرية قبل بدء تسلسل تشغيل الآلة.

قائمة فحص مكونات العبوة

• 1 × غلاف Bently Nevada 21000 المصنوع من الألومنيوم المصمم آليًا

• 1 × جلبة حامل مجس معايرة 9.6 بوصة

• 2 × موانع تسرب بيئية داخلية من Buna-N

• 1 × مجموعة صامولة تثبيت خارجية 3/8-24 UNF

• 1 × حشية قاعدة هيكلية

تعبئة الشحن والتجميع

وقت التسليم: 2-7 أيام بعد الانتهاء من الدفع، يتم التوجيه عبر شركات الشحن العالمية السريعة بما في ذلك DHL/FEDEX/UPS. يتم تعبئة كل عنصر داخل عبوات صناعية ثقيلة مقاومة للكهرباء الساكنة ومحاطة بكتل من رغوة البولي إيثيلين عالية الكثافة ذات الخلايا المغلقة لحماية السن اللولبي المشغول والجلبات المحاذية من التشوه الهيكلي أثناء المناولة.
