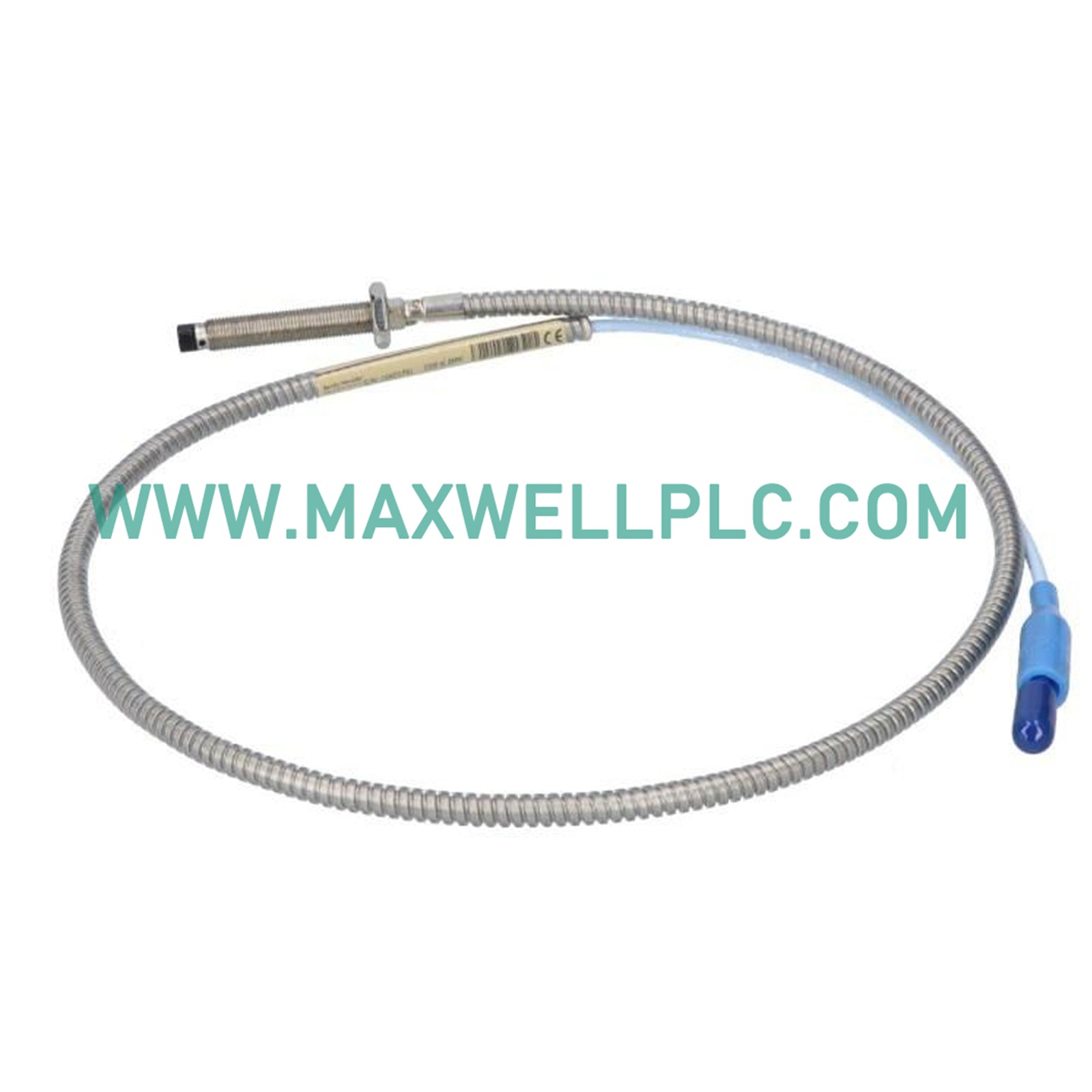

تم تكوينه لنقل إشارة التسارع في أنظمة مقياس التسارع Bently Nevada 330400 و 330425، يوفر الكابل Bently Nevada 130539-50 (130539-50 3-Conductor Shielded Cable) اتصالًا كهربائيًا مباشرًا بين مستشعرات مقياس التسارع وواجهات مراقبة الآلات.

تفاصيل تكوين النموذج

130539-50 عبارة عن مجموعة كبلات محمية بثلاثة موصلات مصممة لتركيبات مقياس التسارع Bently Nevada 330400 و 330425. يشتمل الكابل على قابس ذو 3 مقابس مع غطاء من مطاط الفلوروسيليكون في أحد الطرفين وعروات طرفية في الطرف المقابل.

يستخدم الكابل موصلات 18 AWG (1.0 مم2) بهيكل محمي. يتراوح طول الكابل المتاح من 2.0 قدم (0.6 متر) إلى 99 قدم (30 مترًا)، مما يدعم التركيب المرن بين مستشعرات الاهتزاز ومعدات المراقبة.

مواصفات الأجهزة

خصائص نقل إشارة التسارع

ينقل الكابل 130539-50 إشارات قياس التسارع من مقاييس التسارع Bently Nevada 330400 و 330425 إلى أنظمة مراقبة الآلات. يحافظ الهيكل المحمي بثلاثة موصلات على التوصيل الكهربائي المطلوب لاكتساب إشارة الاهتزاز.

يوفر مقياس التسارع 330400 نطاق سعة ذروة يبلغ 50 جرامًا بحساسية 100 ملي فولت/جرام، بينما يوفر طراز 330425 نطاق سعة ذروة يبلغ 75 جرامًا بحساسية 25 ملي فولت/جرام. تدعم مجموعة الكابلات هذه تهيئات المستشعر هذه من خلال الواجهة الكهربائية المحددة.

سلامة إشارة مراقبة الآلات

يقلل تصميم الكابل المحمي التداخل الكهرومغناطيسي أثناء نقل إشارة الاهتزاز. يدعم التركيب الصحيح للكابل قياس تسارع الغلاف بدقة ويقلل من تأثير الضوضاء الكهربائية الخارجية.

بالنسبة لأنظمة اهتزاز الآلات، تؤثر ممارسات توجيه الكابلات والتأريض على جودة القياس. يجب تركيب الكابل بشكل منفصل عن الموصلات عالية التيار لتقليل اضطراب الإشارة.

تطبيق قياس ديناميكيات الدوار

تقوم المراقبة القائمة على مقياس التسارع بتقييم استجابة اهتزاز الغلاف الناتجة عن تشغيل المعدات الدوارة. على عكس أنظمة التقارب بالتيار الدوامي التي تقيس إزاحة العمود، توفر مقاييس التسارع معلومات شكل موجة التسارع من أغلفة الماكينة.

يساعد الحماية الصحيحة للكابلات وتركيب الموصلات في الحفاظ على فصل القنوات وتقليل تأثيرات التداخل عندما يتم تركيب نقاط قياس اهتزاز متعددة.

معلومات الطلب

• 1 × كابل محمي بثلاثة موصلات Bently Nevada 130539-50
• 1 × مجموعة كابلات محمية 18 AWG (1.0 مم2)
• 1 × قابس ذو 3 مقابس مع غطاء من مطاط الفلوروسيليكون
• 1 × إنهاء بعروة طرفية

إرشادات التركيب الميداني

تركيب الكابلات

• افحص غلاف الكابل والموصل والعروات الطرفية قبل التركيب.
• تجنب الانحناءات الحادة بالقرب من مناطق إنهاء الموصل.
• احمِ الكابل من التلف الميكانيكي أثناء التوجيه.
• تأكد من طول الكابل قبل التركيب النهائي.

توصيل الأسلاك

• قم بتوجيه كابلات إشارة الاهتزاز بشكل منفصل عن أسلاك الجهد العالي.
• طبق طرق التأريض الصحيحة للدرع وفقًا لمتطلبات النظام.
• تحقق من توصيلات الطرفيات قبل تشغيل النظام.
• تجنب وضع الكابلات بالقرب من مصادر التداخل الكهرومغناطيسي القوية.

الأسئلة المتكررة

• ما هي المعدات التي تستخدم كابل 130539-50؟

  تم تصميم كابل 130539-50 لتطبيقات توصيل مقياس التسارع Bently Nevada 330400 و 330425.

• كم عدد الموصلات المضمنة في هذا الكابل؟

  يحتوي الكابل على ثلاثة موصلات بحجم سلك 18 AWG (1.0 مم2) وبناء محمي.

• ما هو الجهد المقنن للكابل؟

  الجهد المقنن المحدد هو 300 فولت تيار متردد/تيار مستمر لمجموعة الكابلات 130539-50.

• ما هو أقصى طول للكابل مدعوم؟

  الحد الأقصى لطول الكابل المحدد هو 99 قدمًا (30 مترًا)، مع حد أدنى للطول يبلغ 2.0 قدم (0.6 متر).

• ما هو نوع الموصل المثبت؟

  يستخدم أحد الطرفين قابسًا ذو 3 مقابس مع غطاء من مطاط الفلوروسيليكون والطرف الآخر يستخدم عروات طرفية.

• لماذا يشتمل الكابل على درع؟

  يقلل الدرع من تأثيرات التداخل الكهرومغناطيسي أثناء نقل إشارة التسارع.

• ما هو نطاق درجة الحرارة المدعوم؟

  نطاق درجة حرارة التشغيل المحدد هو -40 إلى +200 درجة مئوية.

• هل يستخدم هذا الكابل لأنظمة مجسات القرب؟

  لا. هذا الكابل مخصص لتوصيلات إشارة مقياس التسارع المستخدمة مع مستشعرات الاهتزاز 330400 و 330425.
