نظرة عامة على المنتج

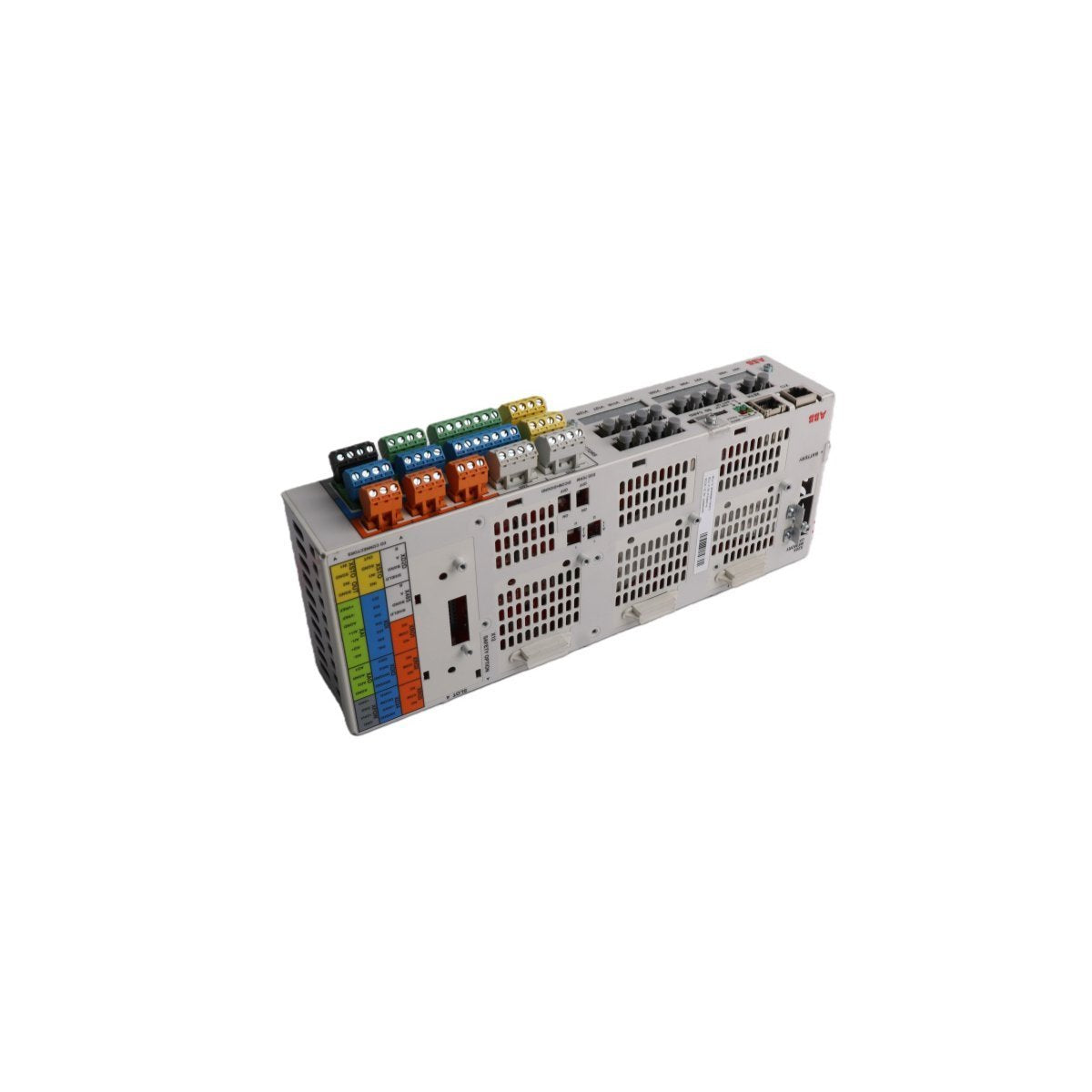

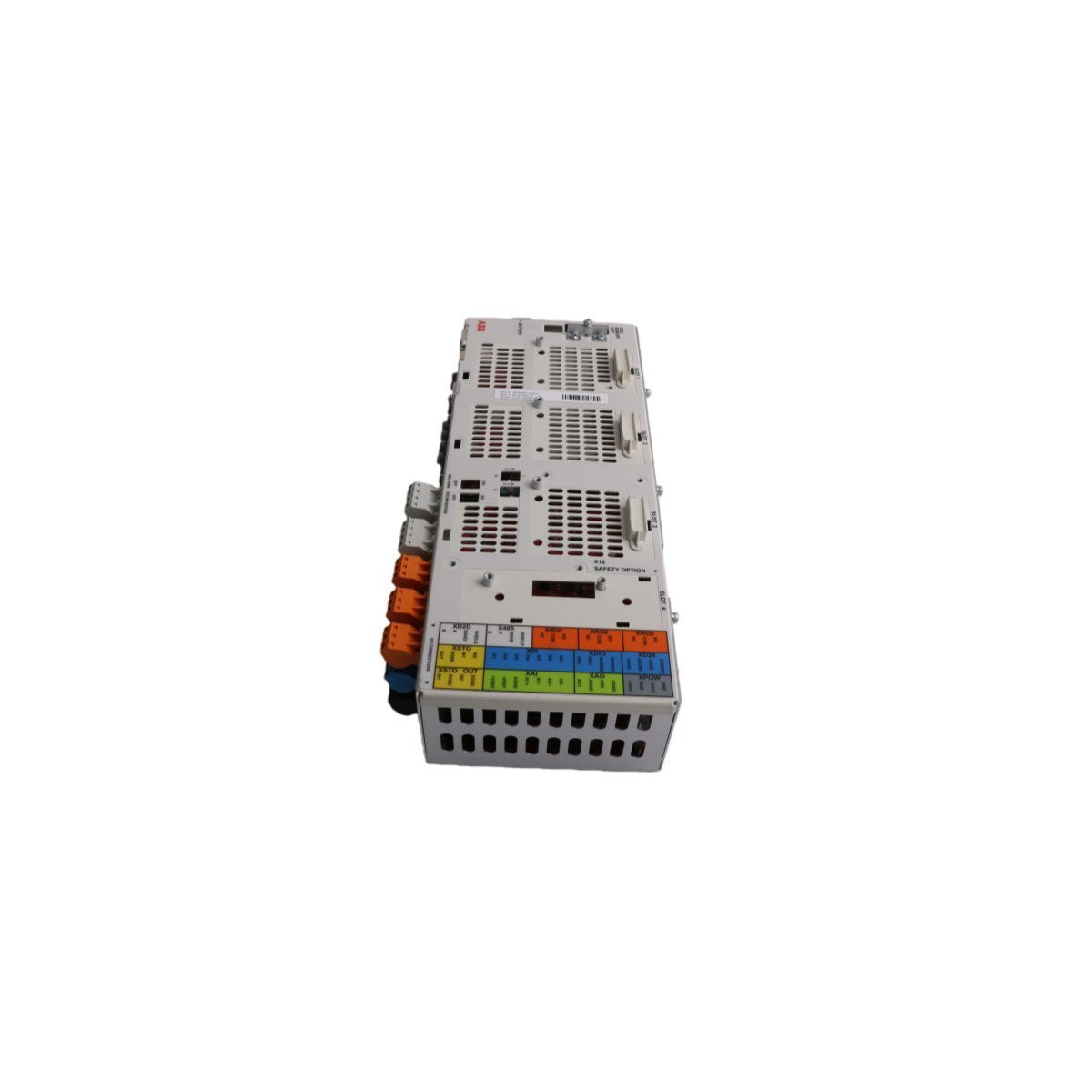

وحدة التحكم المركزية ABB BCU-12، التي تحمل رقم الجزء 3AUA0000110430، هي وحدة تحكم مركزية عالية الأداء مصممة بشكل أساسي لسلسلة المحركات المتعددة ACS880 وتطبيقات إدارة الموقد المتخصصة. تُعد هذه الوحدة بمثابة النواة الحاسوبية لنظام القيادة، حيث تدير منطق التحكم في المحرك عالي السرعة، وتشابكات الأمان، وتسلسلات الاحتراق المعقدة. مزودة بمعالج دقيق قوي وقنوات اتصال متكاملة بالألياف الضوئية، توفر وحدة BCU-12 المعالجة ذات زمن الانتقال المنخفض المطلوبة لوحدات العاكس عالية الطاقة. تم تصميم هيكلها لتحقيق موثوقية بالغة الأهمية، حيث توفر منصة قابلة للتطوير يمكنها تنسيق نقاط الإدخال/الإخراج الواسعة مع الحفاظ على توقيت محدد صارم عبر الأجهزة الموزعة.

معلمات الأجهزة والخصائص التقنية الرئيسية

تم تصميم BCU-12 لتحقيق إنتاجية هائلة للبيانات وسلامة إشارة قوية، باستخدام الألياف الضوئية للقضاء على التداخل الكهربائي في بيئات الجهد العالي.

• رقم الموديل BCU-12

• رقم الطلب 3AUA0000110430

• هندسة المعالجة معالج دقيق عالي السرعة 32 بت/64 بت (500 ميجاهرتز – 1 جيجاهرتز)

• سعة الذاكرة ما يصل إلى 2 جيجابايت من ذاكرة الوصول العشوائي و 4 جيجابايت من الذاكرة الفلاشية لتسجيل البيانات المكثف والخوارزميات

• واجهة بصرية 7 منافذ ألياف بصرية مخصصة لاتصال محول آمن

• اتصال الناقل واجهة PROFIBUS DP مدمجة للتكامل السلس مع أنظمة DCS/PLC

• قابلية توسيع الإدخال/الإخراج تدعم تكوينات تتجاوز 1000 نقطة إدخال/إخراج عبر وحدات التمديد

• وسيط الاتصال متوافق مع الألياف البصرية البلاستيكية (POF) حتى 35 مترًا

• التحمل الحراري مصنفة للتشغيل الشديد بين -25 درجة مئوية و +70 درجة مئوية

• الحماية عزل جالڤاني لدوائر التحكم عن مكونات محرك الطاقة العالية

• الكتلة الفيزيائية 1.22 كجم

• الأبعاد 24 × 19 × 5.3 سم

التطبيقات الصناعية وحالات الاستخدام التشغيلي

بفضل قوة المعالجة المتقدمة والبنية التحتية للألياف البصرية، تعد وحدة BCU-12 (3AUA0000110430) المتحكم المفضل لتحويل الطاقة على نطاق واسع وتسخين العمليات.

• التحكم في المحركات المتعددة ACS880 تعمل كوحدة تحكم رئيسية لوحدات العاكس المتصلة بالتوازي في تطبيقات المحركات عالية الطاقة (مثل رافعات المناجم، آلات الورق).

• أنظمة إدارة الموقد (BMS) تنفيذ تسلسلات السلامة والإشعال المعقدة للمراجل والأفران الصناعية حيث تكون دقة التوقيت حيوية للسلامة.

• التحكم المتزامن في الحركة تنسيق محركات متعددة عبر وصلات الألياف الضوئية لضمان مطابقة السرعة وعزم الدوران بدون تأخير في تصنيع المعادن أو المنسوجات.

• الدفع البحري والدوافع إدارة محركات التردد المتغير على السفن حيث يتطلب الاتصال بالألياف الضوئية المقاوم للضوضاء للمناورة الموثوقة.

• شبكات الإدخال/الإخراج الموزعة التحكم المركزي لأجهزة الاستشعار والمشغلات الميدانية الموزعة على نطاق واسع في مصانع المعالجة الكيميائية عبر ناقل PROFIBUS DP الميداني.
