نظرة عامة على المنتج

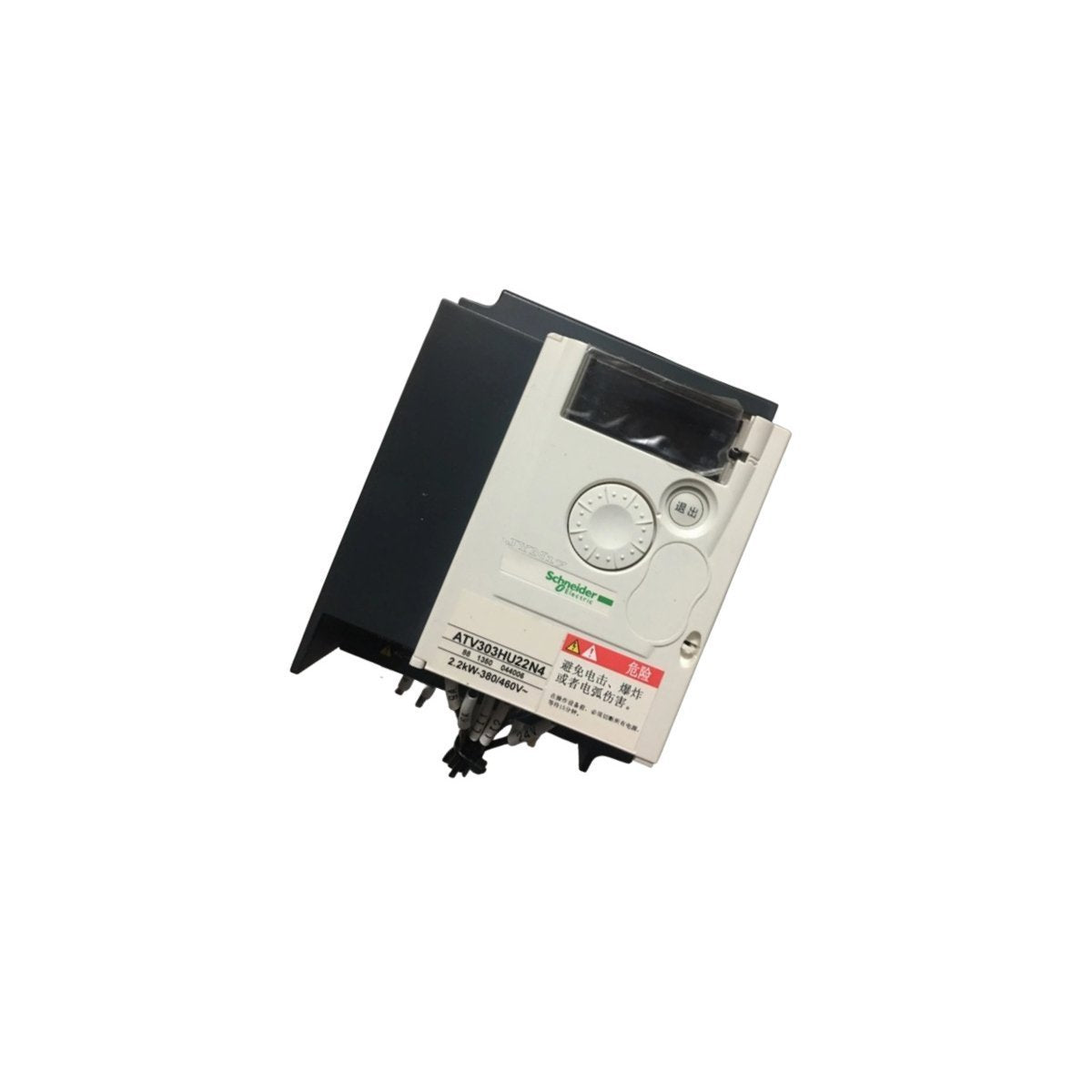

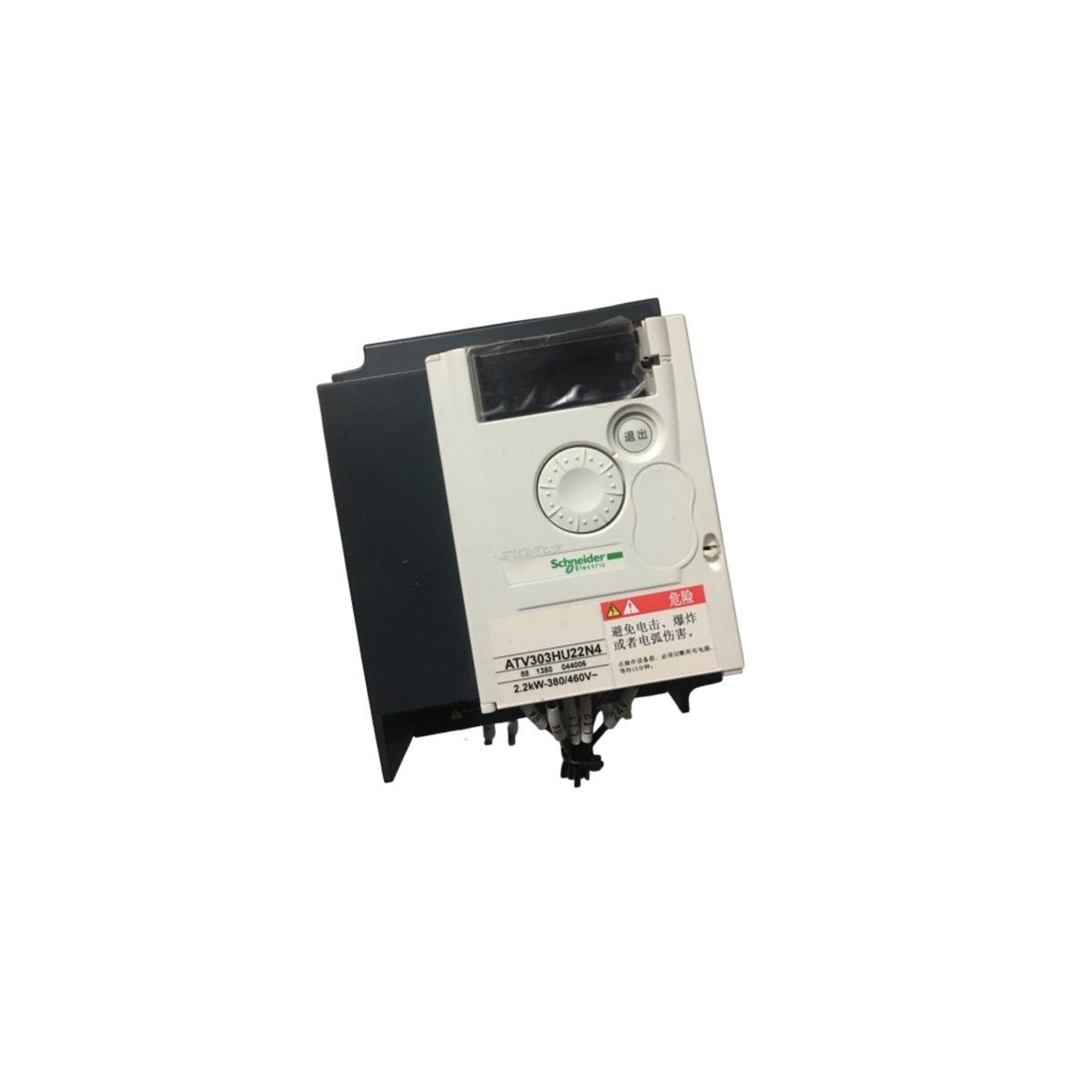

إن شنايدر إليكتريك ATV303HU22N4 هو عاكس تردد متخصص بقدرة 2.2 كيلوواط (3 حصان) من سلسلة Altivar 303، مصمم لتوفير تنظيم دقيق للسرعة للمحركات غير المتزامنة ثلاثية الأطوار. صُمم هذا المحرك لأنظمة الطاقة بجهد 400 فولت، ويركز على تبسيط تجربة المستخدم من خلال دمج مصادر طاقة التحكم الأساسية مباشرة في الوحدة. يقلل هذا الاختيار المعماري من الحاجة إلى وحدات طاقة خارجية، مما يقلل بشكل فعال من البصمة الكلية لخزانة التحكم. تشتهر سلسلة Altivar 303 بمتانتها وسهولة دمجها، مما يجعلها خيارًا موثوقًا به للمهام الصناعية متوسطة المدى حيث تكون الموثوقية والأسلاك المبسطة من الأولويات العالية.

المواصفات الهندسية وبيانات النظام

تحدد معلمات الأجهزة التالية الحدود التشغيلية والخصائص المادية لوحدة ATV303HU22N4:

• تصنيف الطاقة: 2.2 كيلوواط / 3.0 حصان

• جهد الدخل: 380 فولت إلى 480 فولت تيار متردد (3 أطوار)

• إمداد دخل المنطق: 19–30 فولت تيار مستمر (100 مللي أمبير) مع حماية ضد الحمل الزائد والقصر

• إمداد مقياس الجهد: 10–10.8 فولت تيار مستمر (10 مللي أمبير) لمقاومة 2.2 إلى 10 كيلو أوم

• وزن المنتج: 1.9 كجم

• الأبعاد المادية: 27.9 × 21.6 × 6.3 سم

• آليات الحماية: مراقبة حرارية متكاملة، وقمع التيار الزائد، وسلامة الدائرة القصيرة

• رمز النظام المنسق: 8537101190

تعتبر إدارة الطاقة الداخلية للمحرك ميزة بارزة، حيث توفر جهدًا مصفى ومخصصًا لكل من الدوائر المنطقية ومقاييس الجهد المرجعية. يضمن هذا بقاء إشارات التحكم مستقرة حتى في البيئات التي تحتوي على ضوضاء كهربائية كبيرة، مما يعزز دقة أداء المحرك.

النشر العملي والاستخدام الصناعي

تُعد ATV303HU22N4 مناسبة بشكل مثالي لمجموعة واسعة من الآلات التجارية والصناعية. في قطاع مناولة المواد، تُستخدم بشكل متكرر للتحكم في سيور النقل الصغيرة وأنظمة الفرز حيث تتطلب التسارع والتباطؤ السلسين لحماية البضائع. كما أنها حل ممتاز لصناعة التعبئة والتغليف، حيث تدير آلات وضع العلامات ومعدات التغليف بمعدلات تكرار عالية. علاوة على ذلك، فإن تصميمها المدمج وإمدادات الطاقة المتكاملة تجعلها مفضلة لتطبيقات المضخات والمراوح في أنظمة التدفئة والتهوية وتكييف الهواء أو أنظمة معالجة المياه صغيرة النطاق. نظرًا لأنها تبسط الدوائر الطرفية المطلوبة للتشغيل الأساسي، فهي فعالة بشكل خاص لمصنعي المعدات الأصلية الذين يتطلعون إلى تحسين وقت التجميع وتقليل تكاليف المكونات.
