نظرة عامة على المنتج

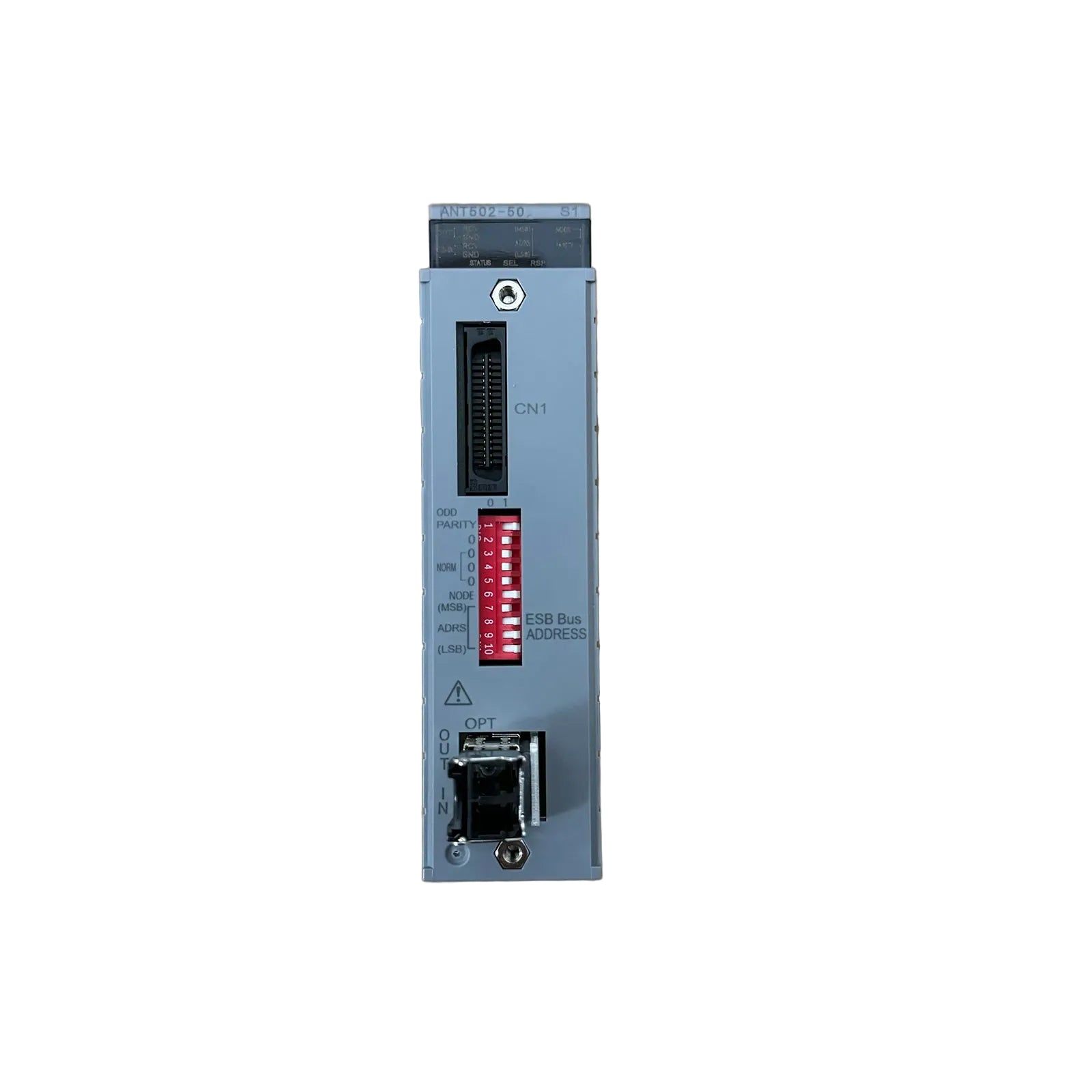

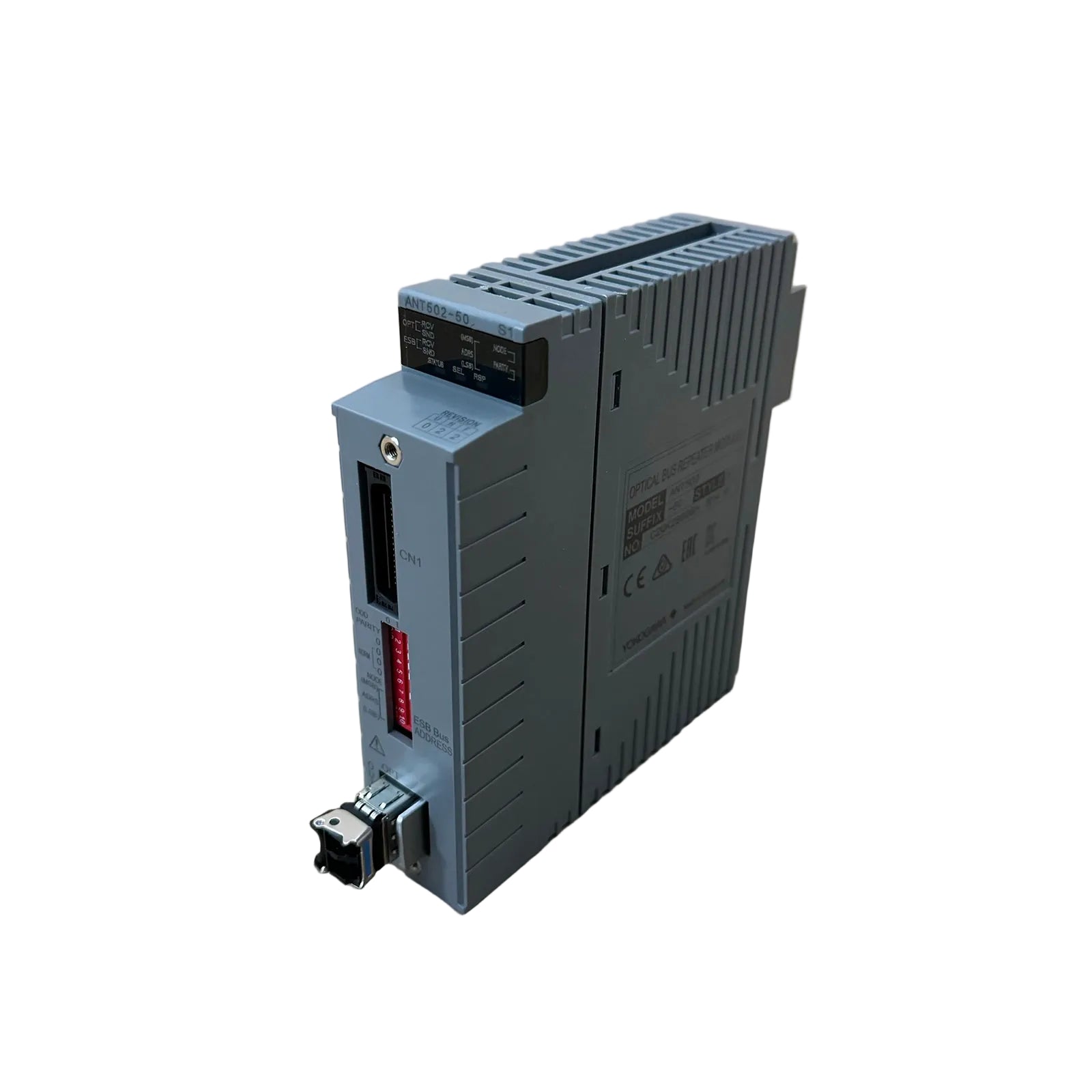

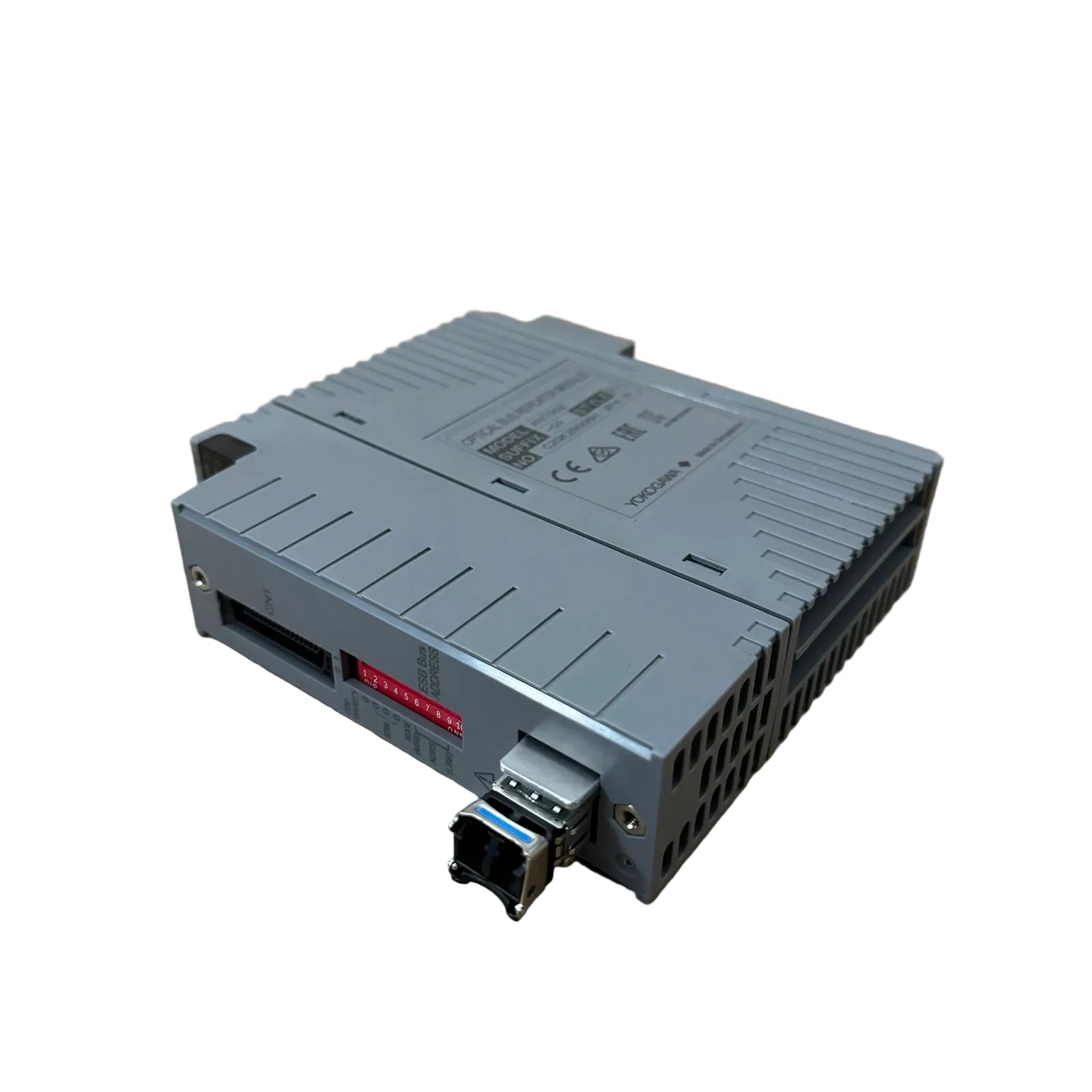

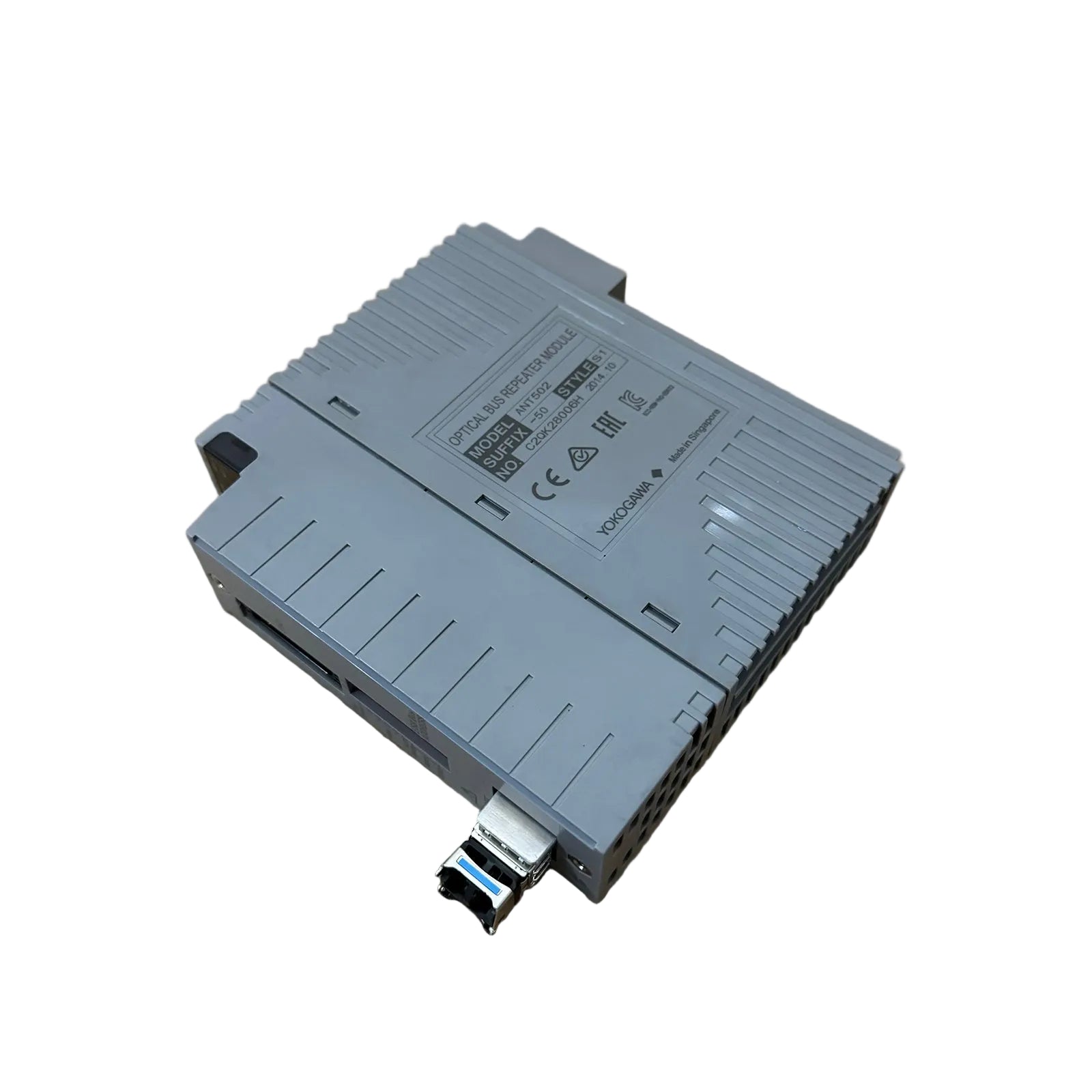

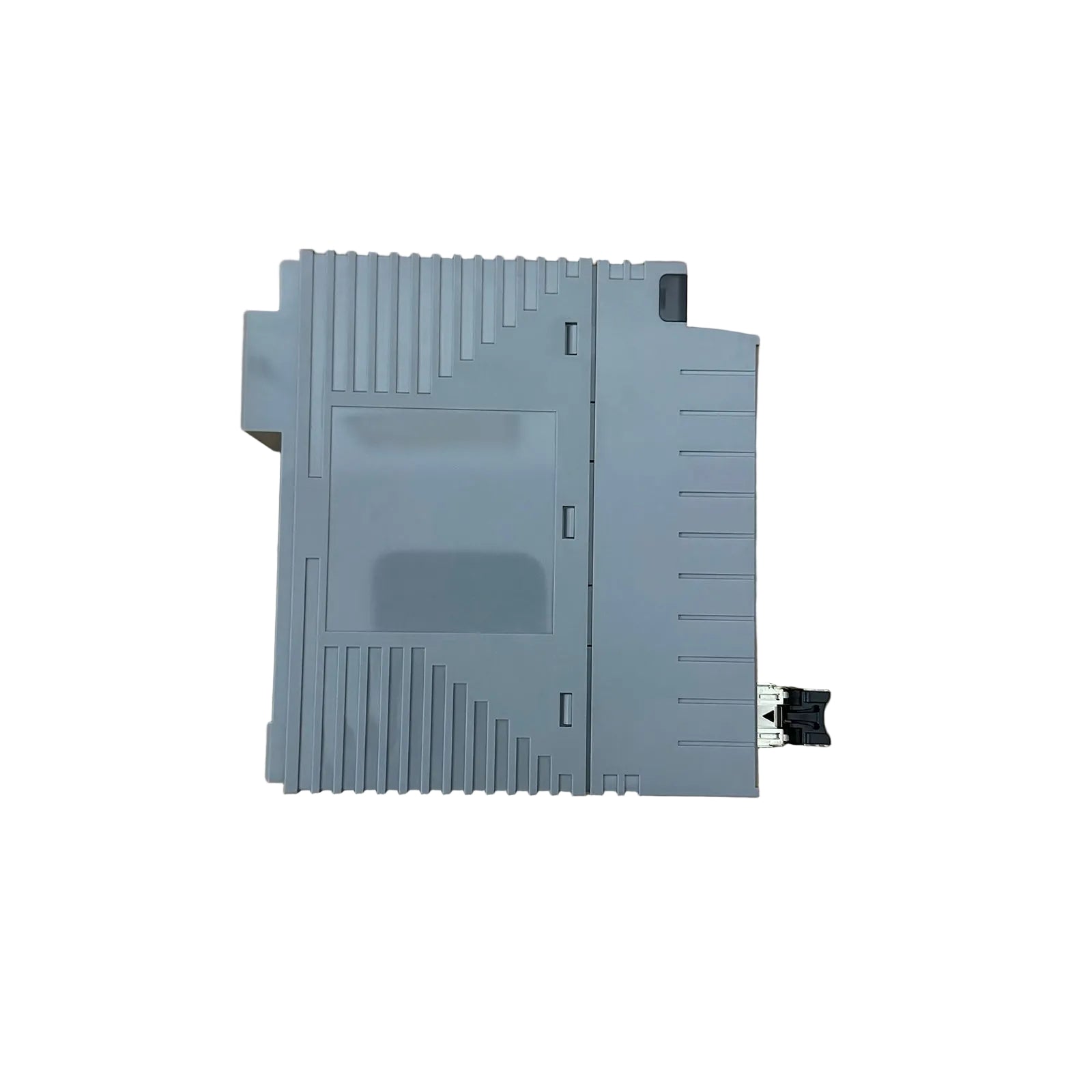

وحدة Yokogawa ANT502-50 (S1) هي وحدة متكرر (مكرر) بصرية من نوع Slave عالية الأداء مخصصة لنظام التحكم الموزع CENTUM VP. تعمل هذه الوحدة كجسر حيوي في شبكة الاتصالات، مما يتيح توسيع ناقل ESB عبر وسائط الألياف البصرية. من خلال تحويل الإشارات الكهربائية إلى نبضات بصرية، فإنها تسهل الاتصال لمسافات طويلة بين محطة التحكم الميدانية (FCS) وعقد الإدخال/الإخراج عن بُعد. تعتبر هذه الوحدة ضرورية للحفاظ على مزامنة البيانات عالية السرعة وسلامة النظام عبر البنى الموزعة حيث تكون الكابلات النحاسية محدودة بالمسافة أو معرضة للتداخل الكهرومغناطيسي.

المعلمات الأساسية للأجهزة

توضح المواصفات الفنية التالية القدرات التشغيلية والخصائص الفيزيائية لوحدة المكرر ANT502-50.

• بروتوكول الاتصال: ناقل ESB البصري (ناقل الخدمة المحسن)

• أقصى مدى إرسال: 5 كم لكل وصلة

• توافق طوبولوجيا الشبكة: يدعم تكوينات النجمة والسلسلة

• حدود التوسع: يسمح بما يصل إلى مرحلتين في اتصال من نوع السلسلة

• سعة الاتصال: 8 وحدات كحد أقصى لكل فرع نظام

• متطلبات الطاقة: استهلاك تيار 0.5 أمبير

• التسامح البيئي: مصمم للتشغيل الصناعي المستمر (0 إلى 60 درجة مئوية)

• الوزن الصافي: 0.25 كجم (250 جرام)

• الأبعاد المادية: 130 مم × 130 مم × 30 مم

• وسط الإشارة: ألياف متعددة الأوضاع أو أحادية الأوضاع (حسب متطلبات النظام)

النشر الصناعي الاستراتيجي

يتم نشر ANT502-50 في مشاريع الأتمتة واسعة النطاق حيث يجب أن تدير أنظمة التحكم المركزية وحدات ميدانية موزعة جغرافيًا.

• مجمعات البتروكيماويات: ربط بيوت الأجهزة الفرعية البعيدة بغرفة التحكم الرئيسية عبر مواقع التكرير الكبيرة.

• المنصات البحرية: سد الاتصال بين الطوابق المختلفة أو المنصات المساعدة مع ضمان الحماية من الصواعق والارتفاعات الكهربائية من خلال العزل البصري.

• عمليات التعدين: تمديد إشارات ناقل التحكم إلى أنفاق عميقة أو بعيدة حيث تكون الكابلات التقليدية غير عملية.

• محطات الطاقة: إدارة مناطق الجهد العالي باستخدام الألياف البصرية للقضاء على مشاكل الحلقة الأرضية وضوضاء الإشارة.

الأسئلة الشائعة

س: ما هو الفرق الرئيسي بين وحدات المكرر الرئيسية والتابعة؟

ج: توجد الوحدة الرئيسية (عادةً ANT401) في جانب محطة التحكم الميدانية لبدء الوصلة البصرية، بينما يتم تثبيت الوحدة التابعة ANT502-50 في جانب الإدخال/الإخراج عن بُعد لاستقبال الإشارة وتحويلها مرة أخرى للناقل المحلي.

س: هل يمكنني استخدام ANT502-50 في تكوين متكرر؟

ج: نعم، في أنظمة CENTUM VP عالية التوافر، يتم تثبيت هذه الوحدات عادةً في أزواج لتوفير مسارات اتصال مزدوجة الاحتياطية، مما يضمن بقاء النظام قيد التشغيل في حالة فشل وصلة الألياف.

س: هل تتطلب هذه الوحدة تكوينًا برمجيًا خاصًا؟

ج: يتم التعرف على الوحدة بواسطة برنامج Yokogawa System View أثناء تكوين الأجهزة. بمجرد تعيين عناوين العقد الصحيحة، يصبح اتصال الناقل شفافًا لمنطق التحكم.

س: ما نوع موصلات الألياف الضوئية المطلوبة لـ ANT502-50؟

ج: تستخدم هذه الوحدة بشكل عام موصلات الألياف الصناعية القياسية (مثل LC أو SC اعتمادًا على الطراز الفرعي المحدد) المصممة للبيئات القاسية وفقدان الإشارة المنخفض.

س: هل ANT502-50 متوافق مع أنظمة CENTUM CS 3000 القديمة؟

ج: على الرغم من أنه مصمم بشكل أساسي لـ CENTUM VP، إلا أن التوافق يعتمد على المراجعة المحددة للأجهزة والبرامج الثابتة لـ FCS. يوصى بالتحقق من رقم S لمتطلبات التوافق العكسي.
