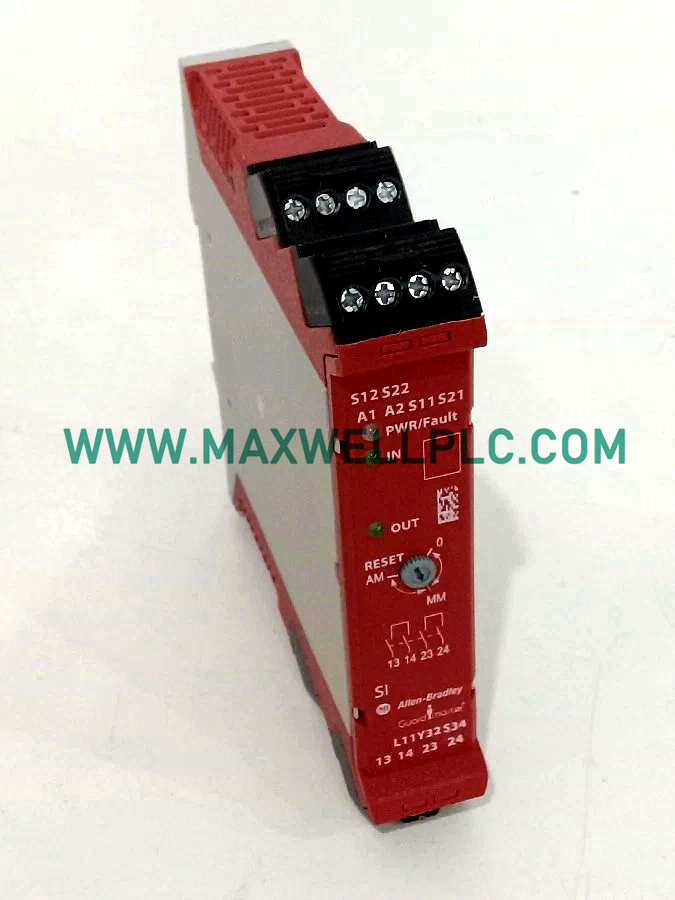

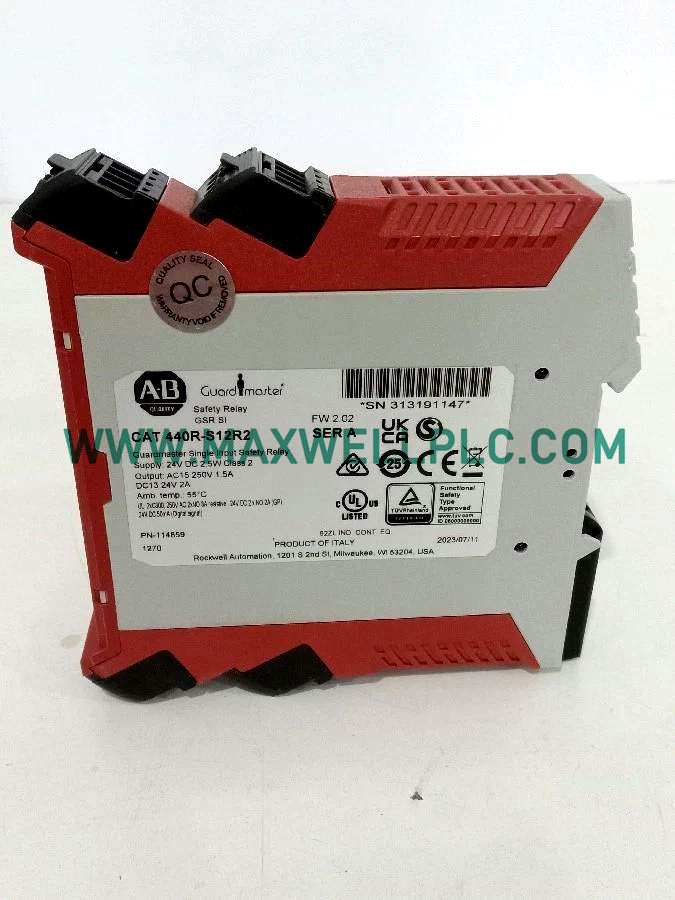

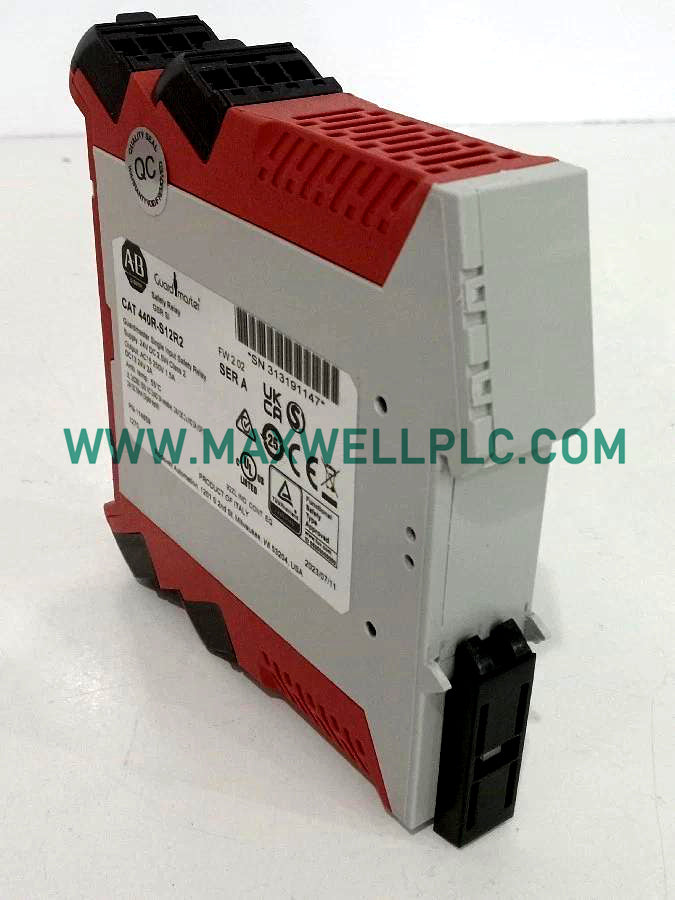

يعمل Allen-Bradley 440R-S12R2، والمُدرج أيضًا تحت اسم المرحل الآمن 440R-S12R2، كمكون مادي مخصص للتوقف في حالات الطوارئ ومراقبة التعشيق داخل أنظمة التحكم الآمن الصناعية.

تصنيف النموذج وتسميته

يعمل 440R-S12R2 كوحدة مرحل آمن أحادي الإدخال مصممة لتحل محل الوحدة القديمة 440R-J23106. يحافظ هذا الجهاز على بنية إدخال عالمية مزدوجة القناة لمراقبة أجهزة حماية الماكينة والتحقق من سلامة دائرة الأمان قبل تمكين مخرجات التحكم.

بيانات تشغيل الأجهزة

Allen-Bradley EtherNet/IP وتحديد المنطق

تُسهّل الوحدة الاندماج ضمن الشبكات المحددة، مما يضمن تنفيذ انتقالات حالة السلامة ضمن فترات زمنية ثابتة. وكونها مكونًا من سلسلة Guardmaster، فإنها تدعم توافقًا صارمًا مع متطلبات سرعة اتصال ناقل اللوحة الخلفية (backplane bus) لوحدة التحكم المنطقية القابلة للبرمجة (PLC) القياسية ومتطلبات تحجيم كثافة الإدخال/الإخراج. تم ترميز منطق البرامج الثابتة بشكل ثابت للحفاظ على اتساق الإشارة، مما يمنع التعديل غير المصرح به ويضمن بقاء استجابات التحكم لأخطاء الإدخال متوقعة عبر منصات التحكم الصناعي الموزعة.

محتويات العبوة

• 1 × وحدة مرحل السلامة 440R-S12R2

• 1 × مجموعة موصل كتل طرفية

• 1 × ورقة الوثائق الفنية

بروتوكولات التركيب والحماية

• التركيب: قم بتثبيت الجهاز على سكة DIN قياسية مقاس 35 مم. حافظ على مسافة لا تقل عن 5 مم من المكونات المجاورة المولدة للحرارة للسماح بتبديد حراري سلبي.

• التأريض: تأكد من ربط نقطة أرضية النظام الرئيسية (PE). استخدم كابلات مجدولة محمية لجميع تشغيل إشارات الإدخال التي تتجاوز 3 أمتار للتخفيف من التداخل الكهرومغناطيسي المستحث.

• الأسلاك: راعِ قوانين الكهرباء المحلية لاختيار مقاس الأسلاك. تأكد من إحكام توصيلات الأسلاك وفقًا لمواصفات عزم الدوران الواردة في وثائق الكتل الطرفية لمنع مقاومة التلامس.

استفسارات الأداء الفني

• هل تدعم هذه الوحدة التبديل السريع (hot-swapping)؟

  لا، لا تدعم الوحدة 440R-S12R2 التبديل السريع. يجب فصل مصدر الطاقة قبل إزالة الوحدة أو تركيبها لمنع حدوث قوس كهربائي أو تلف موصلات اللوحة الخلفية.

• ما هي الوظيفة الأساسية للإدخال المزدوج القناة؟

  يراقب الإدخال المزدوج القناة مسارين للإشارة للمزامنة. إذا لم تنتقل الإشارات ضمن النافذة الزمنية المحددة، تكتشف الوحدة عطلًا وتمنع تنشيط المخرج.

• هل يمكن استخدام المخرج المساعد لوظائف السلامة؟

  لا، المخرج المساعد هو نقطة إشارة الحالة الصلبة مخصصة لمراقبة الحالة والإبلاغ عن التشخيصات إلى وحدة تحكم منطقية قابلة للبرمجة (PLC)، وليس للتحكم في الطاقة الخطرة.

• كيف يجب إنهاء التدريع؟

  قم بتوصيل تدريع الكابل بنقطة واحدة على ناقل التأريض الواقي (PE). تجنب إنشاء حلقات أرضية عن طريق التأكد من أن التدريع غير مؤرض عند كل من المستشعر ونهاية المرحل.

• ماذا يحدث إذا انخفض جهد الإمداد عن 24 فولت تيار مستمر؟

  قد تؤدي تقلبات الجهد دون عتبة التشغيل المقدرة إلى تغيرات متقطعة في حالة التلامس أو اهتزاز المرحل. حافظ على مصدر طاقة مستقر لضمان سلامة دائرة الأمان المتسقة.

• هل هناك تكوين محدد للمخرج المساعد المغلق عاديًا (N.C.)؟

  يتم تثبيت المخرج المغلق عاديًا ليعكس حالة نقاط التلامس الآمنة الداخلية. يوفر إشارة حالة بسيطة ولا يتطلب تعيينًا برمجيًا داخل وحدة التحكم المضيفة.

• ما هو تأثير الأحمال الحثية المصنفة DC13؟

  تحدد تصنيفات DC13 سعة التبديل للأحمال الحثية. قد يؤدي تجاوز هذه الحدود إلى تأكسد نقاط التلامس وتقليل عمر خدمة مكونات المرحل الداخلية.

• هل يمكن استخدام هذه الوحدة مع ستائر الضوء؟

  نعم، شريطة أن تكون مخرجات ستارة الضوء متوافقة مع متطلبات جهد إدخال المرحل وتلبي فئة السلامة اللازمة لتقييم المخاطر الخاص بالتطبيق.
