نظرة عامة على المنتج

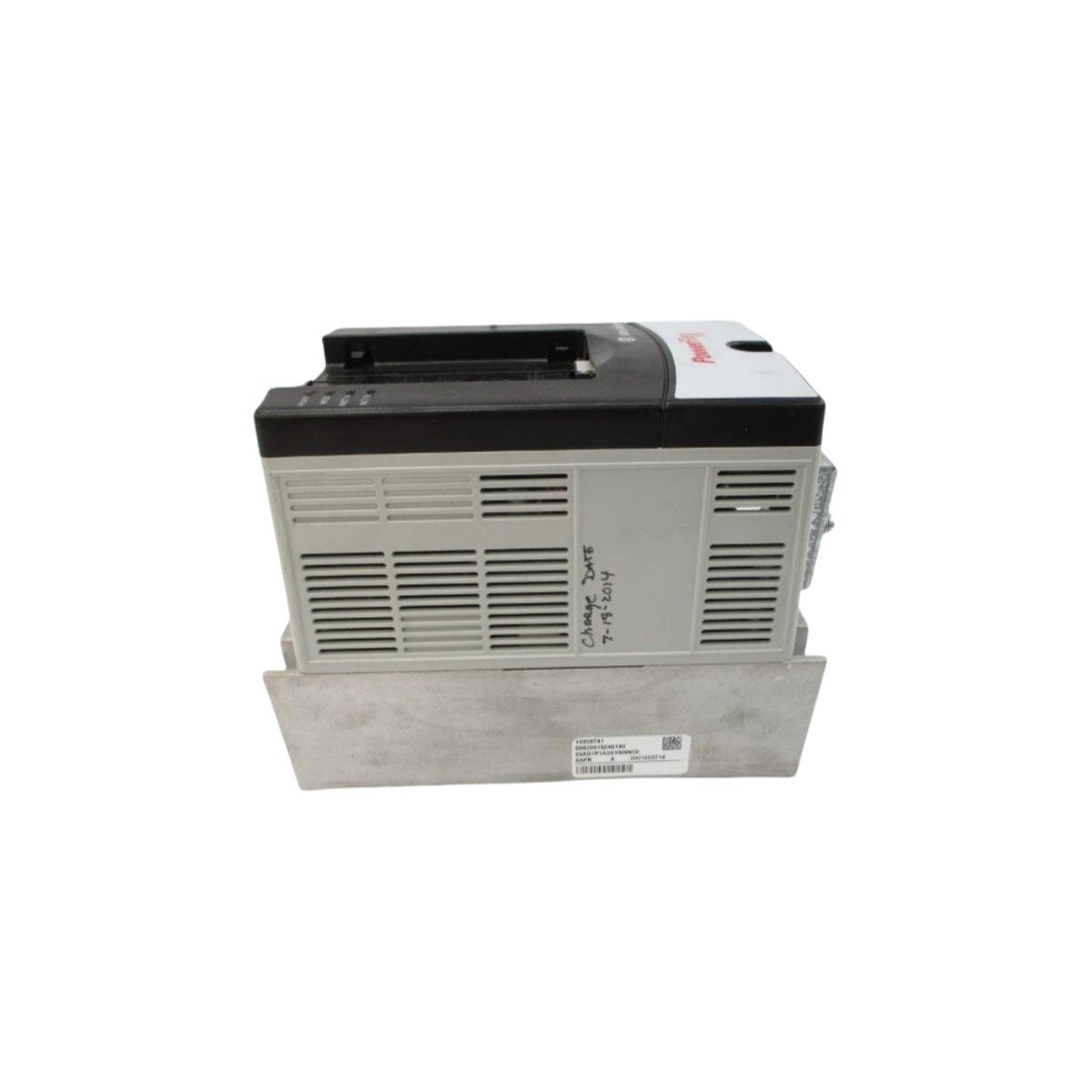

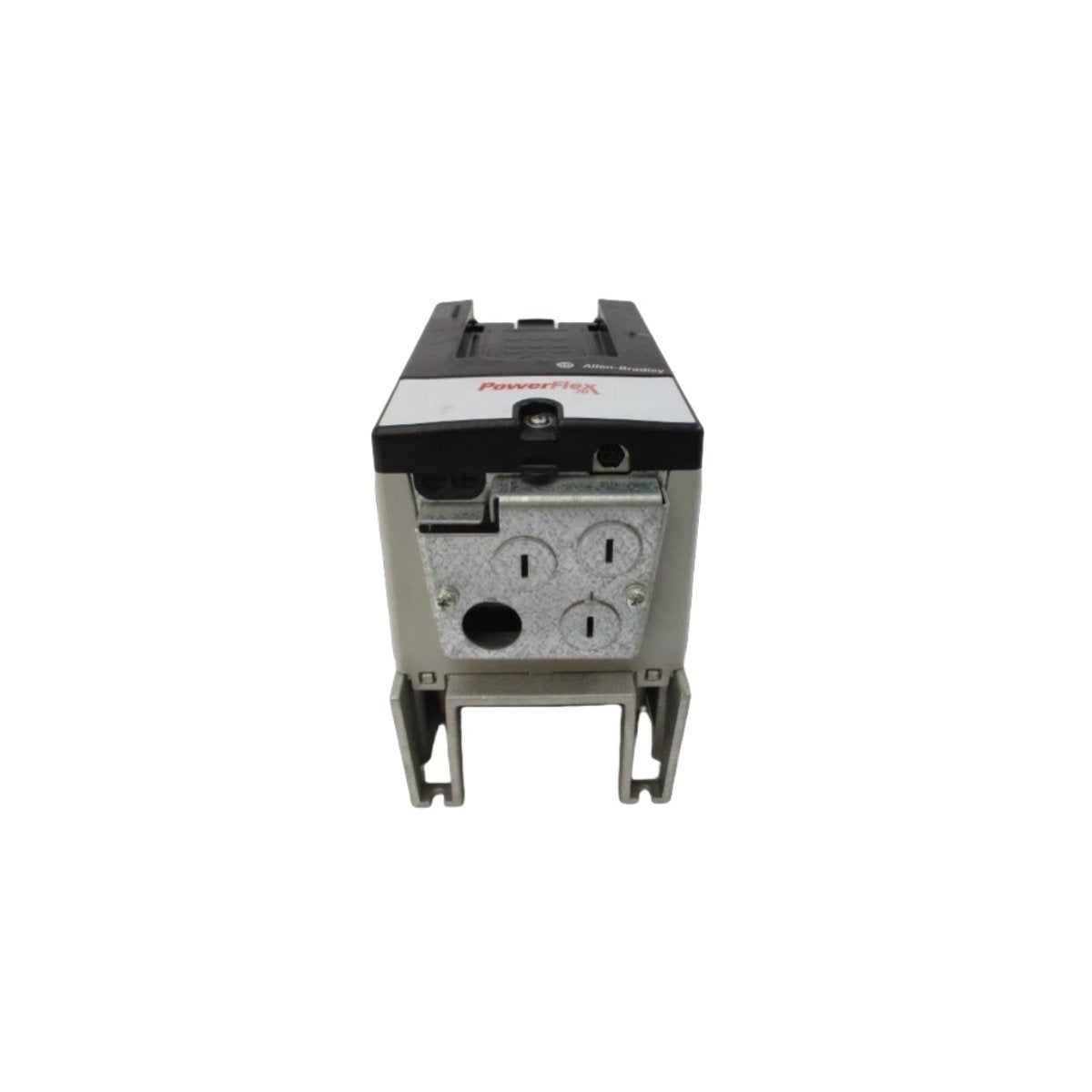

إن Allen-Bradley 20AD1P1A3AYNNNC0 هو محرك أقراص PowerFlex 70 متغير التردد (VFD) متعدد الاستخدامات للغاية ومصمم لتنظيم دقيق للسرعة وعزم الدوران للمحركات الحثية ثلاثية الأطوار. يعمل هذا الطراز المحدد بمدخل تيار متردد 480 فولت، مقدمًا 0.37 كيلو وات (0.5 حصان) من الطاقة بتصنيف تيار 1.1 أمبير. ويُقدم في هيكل مدمج من الفئة A، ومغلف بـ IP20 (NEMA Type 1)، وهو مصمم للتطبيقات الصناعية المثبتة على لوحة حيث تعد كفاءة المساحة ومنطق التحكم المتقدم أمرًا بالغ الأهمية.

يتميز 20AD1P1A3AYNNNC0 بوحدة الواجهة البشرية المدمجة (HIM) مع شاشة LCD رقمية كاملة، مما يسمح بالتكوين السلس في الموقع والمراقبة في الوقت الفعلي. يتميز المحرك بوجود IGBT فرامل مدمج، مما يتيح التباطؤ السريع والإيقاف الدقيق للحمل، وهو أمر ضروري لأنظمة النقل، والمراوح، والمضخات الطاردة المركزية.

الخصائص التقنية

• مواصفات الطاقة: خرج 0.37 كيلو وات (0.5 حصان) عند 480 فولت تيار متردد، 3 مراحل.

• التيار الناتج: 1.1 أمبير (مستمر).

• واجهة التحكم: لوحة مفاتيح LCD رقمية كاملة مدمجة للبرمجة والتشخيص.

• ميزات الفرملة: مضمن ترانزستور الفرملة الديناميكية (IGBT).

• دعم الاتصالات: وظيفة Datalinks المحسنة لتبادل الإدخال/الإخراج عالي السرعة مع وحدات التحكم القائمة على Logix.

• إمكانيات الحركة: مخطط حركة متكامل من نقطة إلى نقطة يدعم ملفات تعريف السرعة شبه المنحرفة.

• الترشيح والضبط: يتميز بمرشحات تمرير منخفض قابلة للتعديل وحلقات تحكم PI (تناسبية-تكاملية) لتقليل الضوضاء وتنظيم السرعة المستقر.

• ميزات الحماية: مراقبة الأعطال المتقدمة للجهد الزائد، والجهد المنخفض، وظروف الدائرة القصيرة؛ يحتفظ بإحصائيات الحمل الزائد للمحرك بعد الإغلاق.

• تصنيف الغلاف: IP20 / مثبت على لوحة (الفئة A).

• الأبعاد: 29.5 × 23 × 11.5 سم.

• الوزن: 2.1 كجم.

تحكم متقدم في المحرك وذكاء تشخيصي

يستخدم 20AD1P1A3AYNNNC0 وحدة مرجعية سرعة متطورة ونظام ردود فعل للحفاظ على أداء محرك حتمي. باستخدام آلية "داعم عزم الدوران"، يمنع المحرك عدم الاستقرار الميكانيكي عند فصل الأحمال، مما يضمن بقاء النظام تحت السيطرة حتى أثناء ظروف العملية المتقلبة.

يتم تبسيط التكامل في معماريات الأتمتة الأوسع من خلال استخدام محولات اتصالات مرنة (تُباع بشكل منفصل)، مما يسمح للمحرك بالتواجد على شبكات EtherNet/IP، أو ControlNet، أو DeviceNet. يتضمن البرنامج الثابت الداخلي إجراءات تشخيص قوية تتعقب كلاً من صحة الأجهزة الداخلية والشذوذات الخارجية في المجال. يضمن ذلك أن تتمكن فرق الصيانة من تحديد السبب الجذري للعطل بسرعة، مما يقلل متوسط وقت الإصلاح (MTTR) ويحسن دورة حياة المحرك المتصل.
