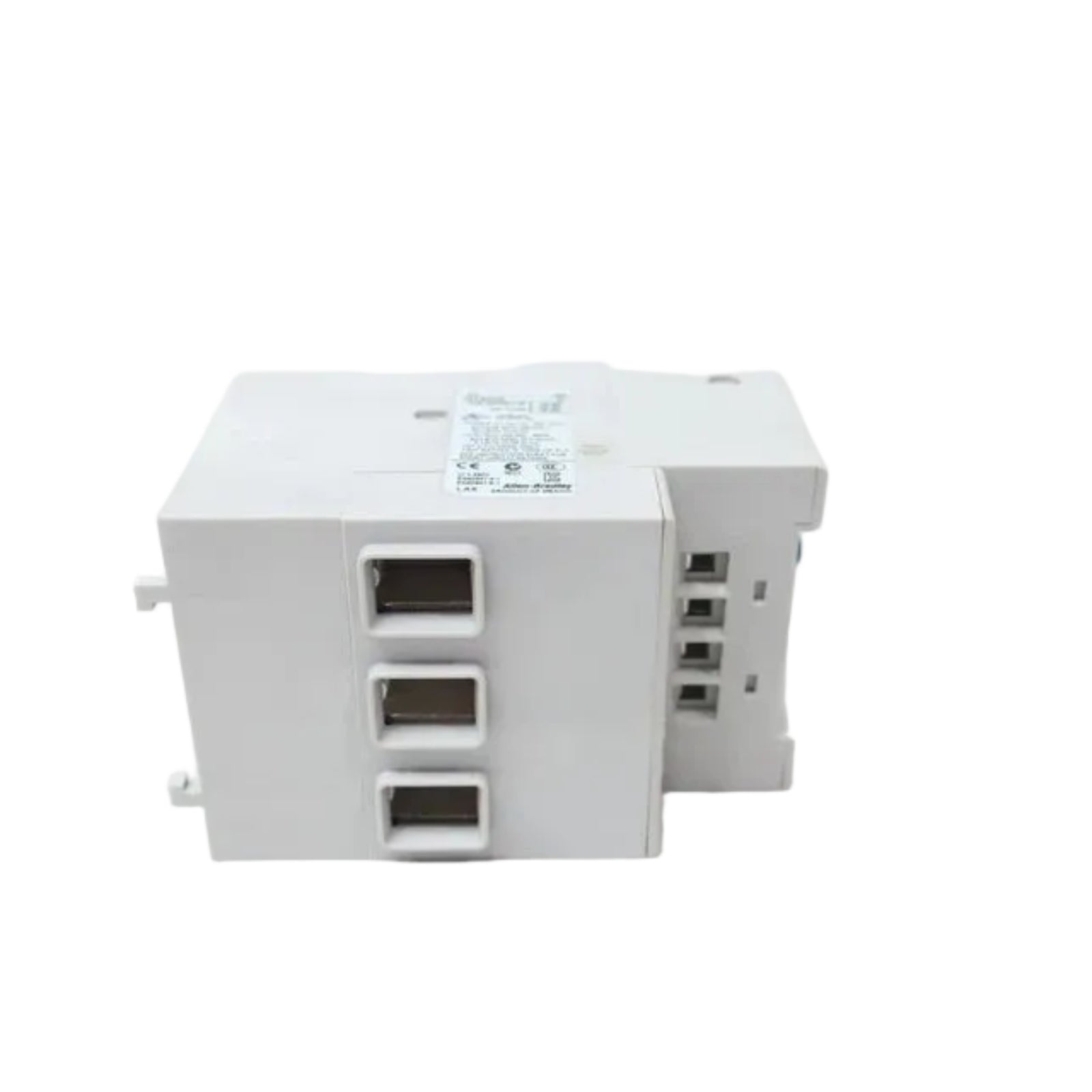

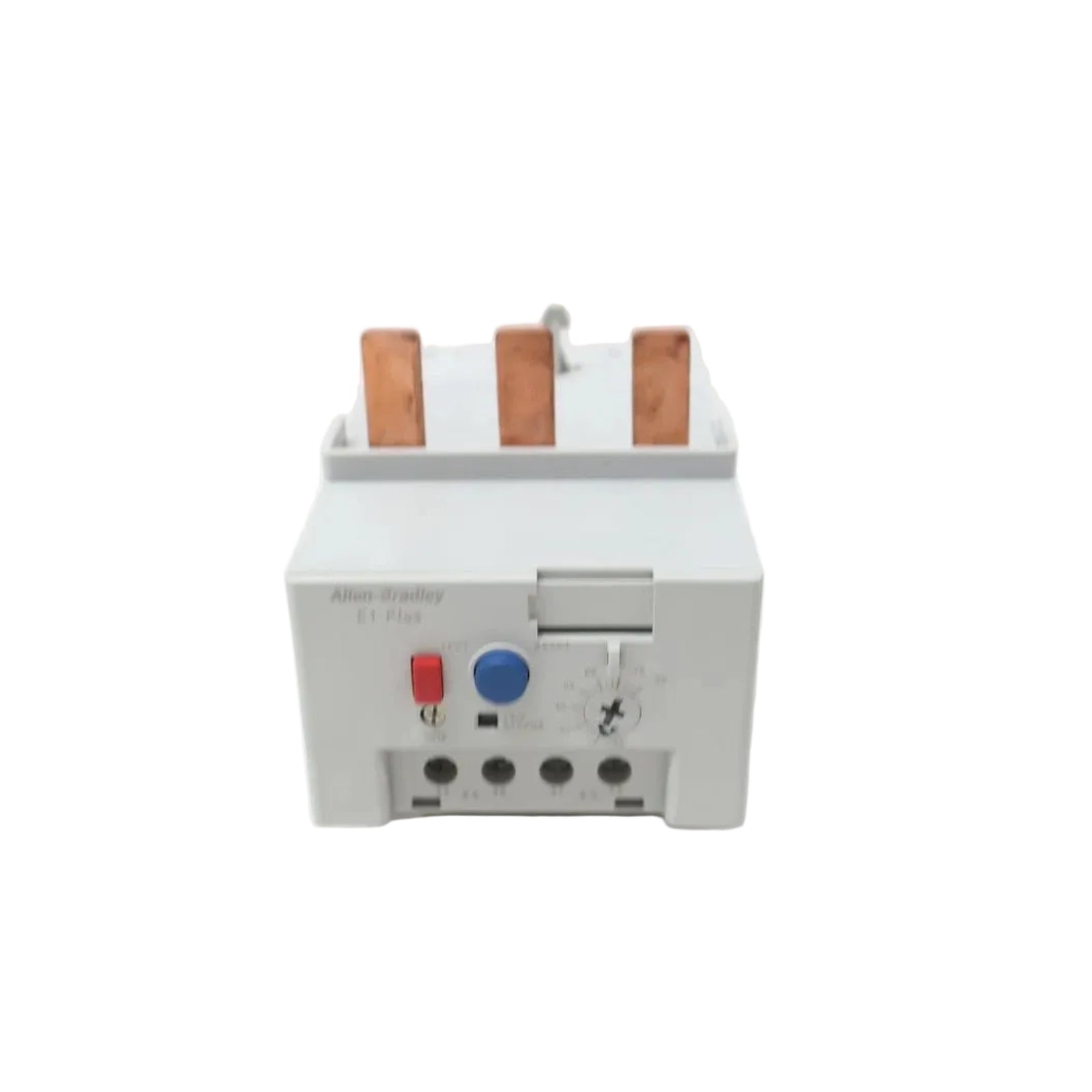

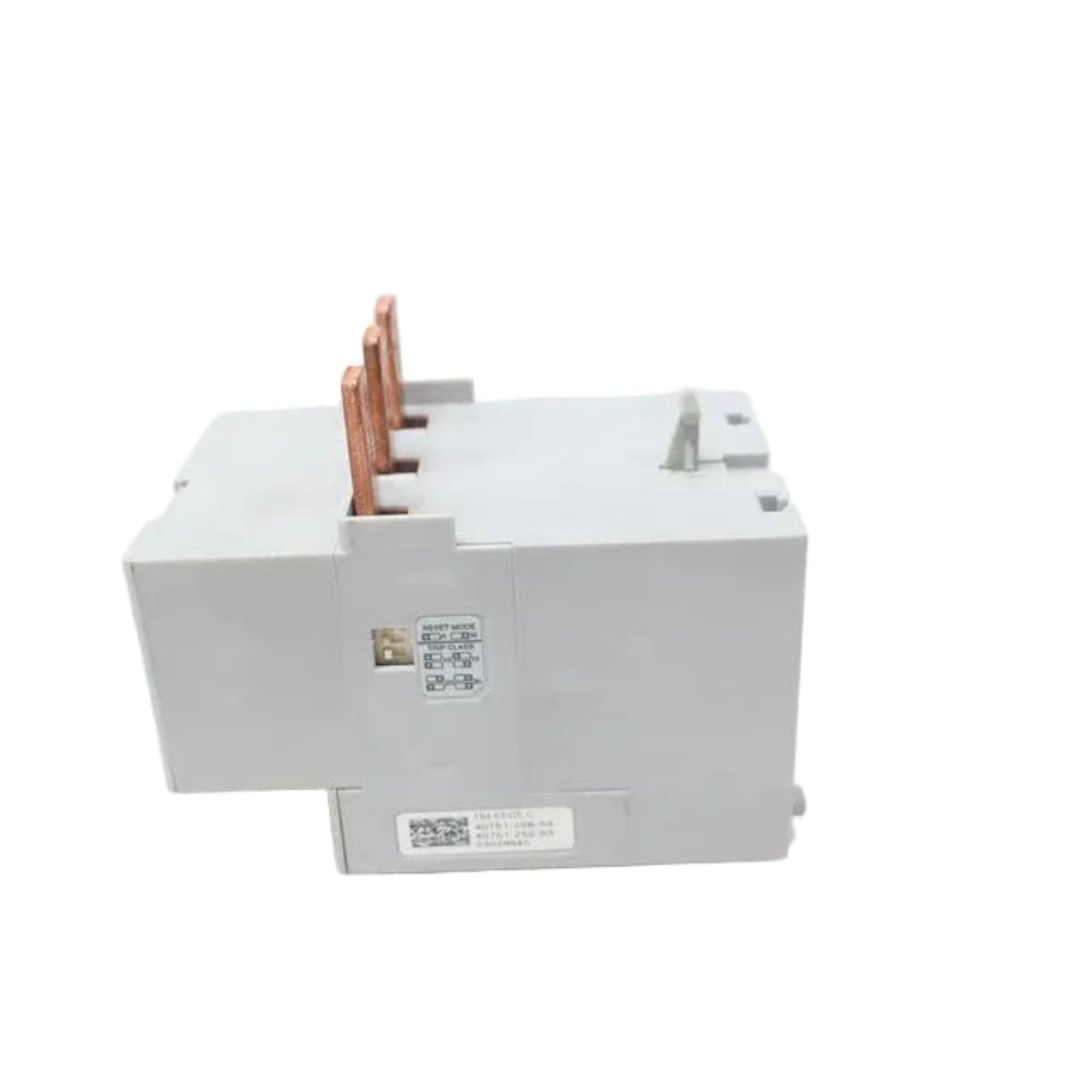

تم تكوينه لحماية المحرك الحرارية في تطبيقات مركز التحكم بالمحركات، يوفر Allen-Bradley 193-EEGE (193EEGE مرحل التحميل الزائد الإلكتروني) تنفيذًا ماديًا مباشرًا لمراقبة التيار وإشارات انقطاع الدائرة.

مصفوفة النموذج

• 193-EEGE: رقم الكتالوج الأساسي لمرحل التحميل الزائد الإلكتروني من سلسلة E1 Plus.

• التكوين: استشعار ثلاثي الأطوار مدمج مع وظيفة فئة التعثر القابلة للتحديد.

المواصفات الفنية للأجهزة

تكامل التحكم الصناعي

يستخدم 193-EEGE استشعار الحالة الصلبة لمراقبة التيار عبر ثلاث مراحل. يعتمد التكامل مع شبكات التحكم الصناعي على قياس كثافة الإدخال/الإخراج المتسق حيث تتصل الملامسات المساعدة للمرحل (95-96 و 97-98) ببطاقات إدخال PLC. تحكم معمارية المنطق الداخلي E1 Plus في توافق تحديث البرامج الثابتة، مما يضمن بقاء خصائص توقيت التعثر متزامنة مع ملف تعريف حمل المحرك. يتم تحقيق الإبلاغ عن الأعطال المحددة عن طريق توصيل نقطة التلامس N/C بالتسلسل مع ملف الموصل، مما يوفر آلية إيقاف عند الفشل أثناء فقدان الطور أو أحداث التحميل الزائد الحراري.

معلومات الطلب

• وحدة مرحل التحميل الزائد الإلكتروني 193-EEGE E1 Plus.

• تقتصر الوثائق وملحقات الأجهزة على العناصر المذكورة صراحةً؛ قد تكون هناك حاجة إلى أقواس تثبيت ثانوية لتطبيق DIN-rail المستقل بناءً على التكوين المادي.

إرشادات التركيب الميداني

• تركيب الموصل: تم تصميم الوحدة للتركيب المباشر على موصلات Bulletin 100-C30 حتى 100-C85.

• التركيب المستقل: عند التركيب بشكل مستقل عن موصل، استخدم دعامة طرفية معتمدة لتركيب على سكة DIN أو سطح لوحة.

• الأسلاك المساعدة: تأكد من أن وصلات الأطراف 95-96 (تعثر N/C) و 97-98 (إنذار N/O) تستخدم مقاييس أسلاك مناسبة لتجنب الإجهاد الميكانيكي على جسم المرحل.

• الحماية البيئية: قم بالتركيب داخل حاوية تفي بتقييم IP المطلوب للبيئة الصناعية المحددة لمنع دخول الغبار الموصل أو الرطوبة.

الأسئلة المتداولة

• هل يمكن تعديل فئة التعثر في الميدان؟ نعم، يوفر E1 Plus إعدادات فئة تعثر قابلة للتحديد عبر واجهة الضبط الأمامية.

• كيف تتعامل الوحدة مع فقدان الطور؟ تتضمن عتبة اكتشاف فشل الطور لمدة 3 ثوانٍ لمنع ارتفاع درجة حرارة المحرك في ظل ظروف الحمل غير المتوازن.

• هل المرحل متوافق مع الموصلات غير التابعة لـ Allen-Bradley؟ نعم، يمكن تكوينه للتركيب المستقل إذا تمت إدارة توافق الأطراف عبر قضبان توصيل خارجية.

• ما هي وظيفة نقطة التلامس N/O 97-98؟ تُستخدم نقطة التلامس هذه للإشارة إلى حالة عطل لنظام مراقبة عن بُعد أو PLC.

• هل يدعم هذا المرحل التبديل السريع؟ لا، يجب فصل الطاقة عن دائرة فرع المحرك قبل الإزالة أو الضبط لضمان سلامة المشغل.

• هل يمكن إعادة تعيين النموذج الحراري الداخلي عن بعد؟ يجب تكوين منطق إعادة الضبط عبر زر إعادة الضبط المادي أو توصيله بحلقة تحكم بناءً على المتطلبات المحلية.

• ما هو الحد الأدنى لتصنيف التيار للتشغيل؟ تم تصميم المرحل لتيار حمل كامل (FLC) لا يقل عن 18 أمبير.

• هل توجد متطلبات عزم دوران محددة للأطراف؟ التزم بدقة بمواصفات عزم الدوران الواردة في دليل المنتج لأطراف الطاقة والتحكم لمنع الوصلات غير المحكمة.
