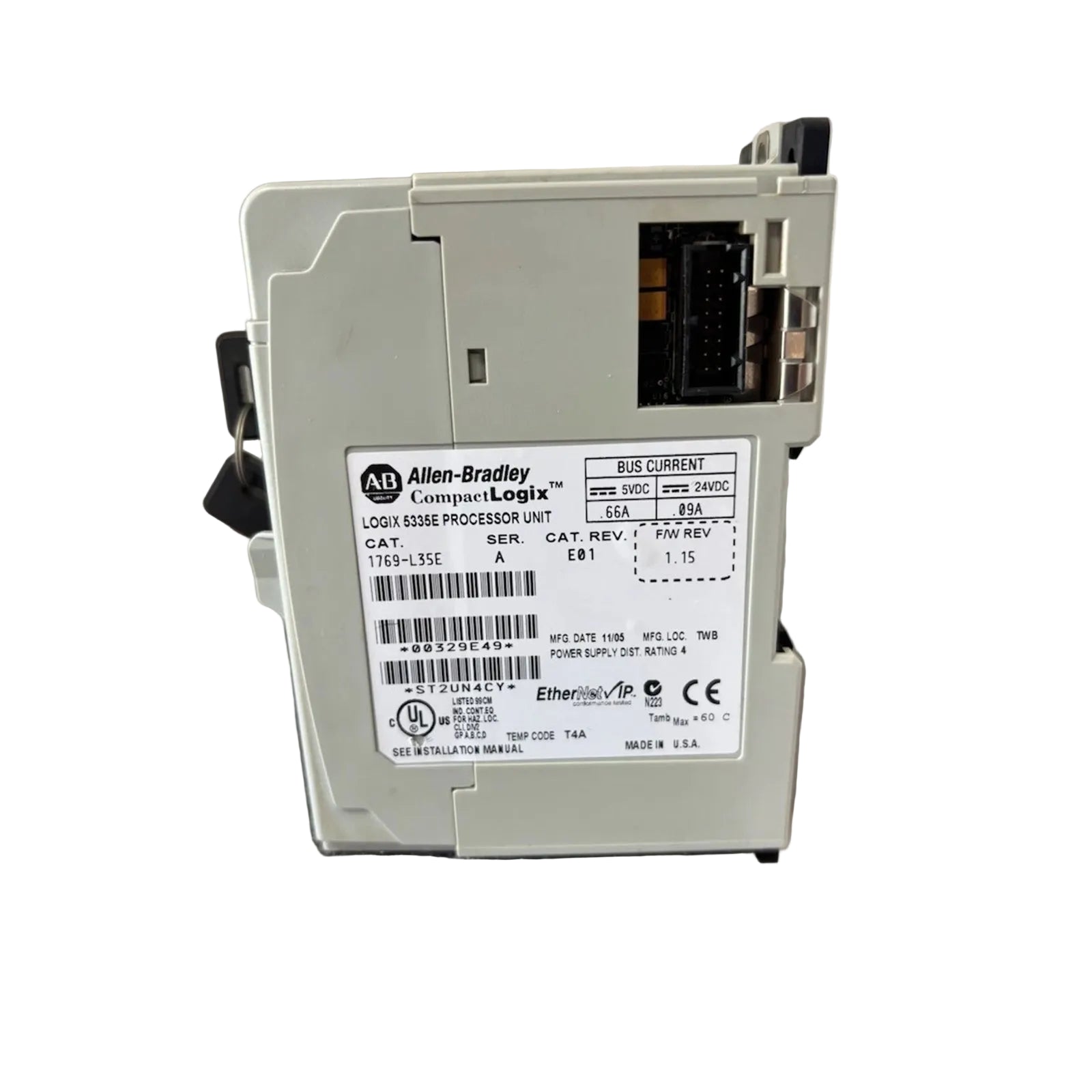

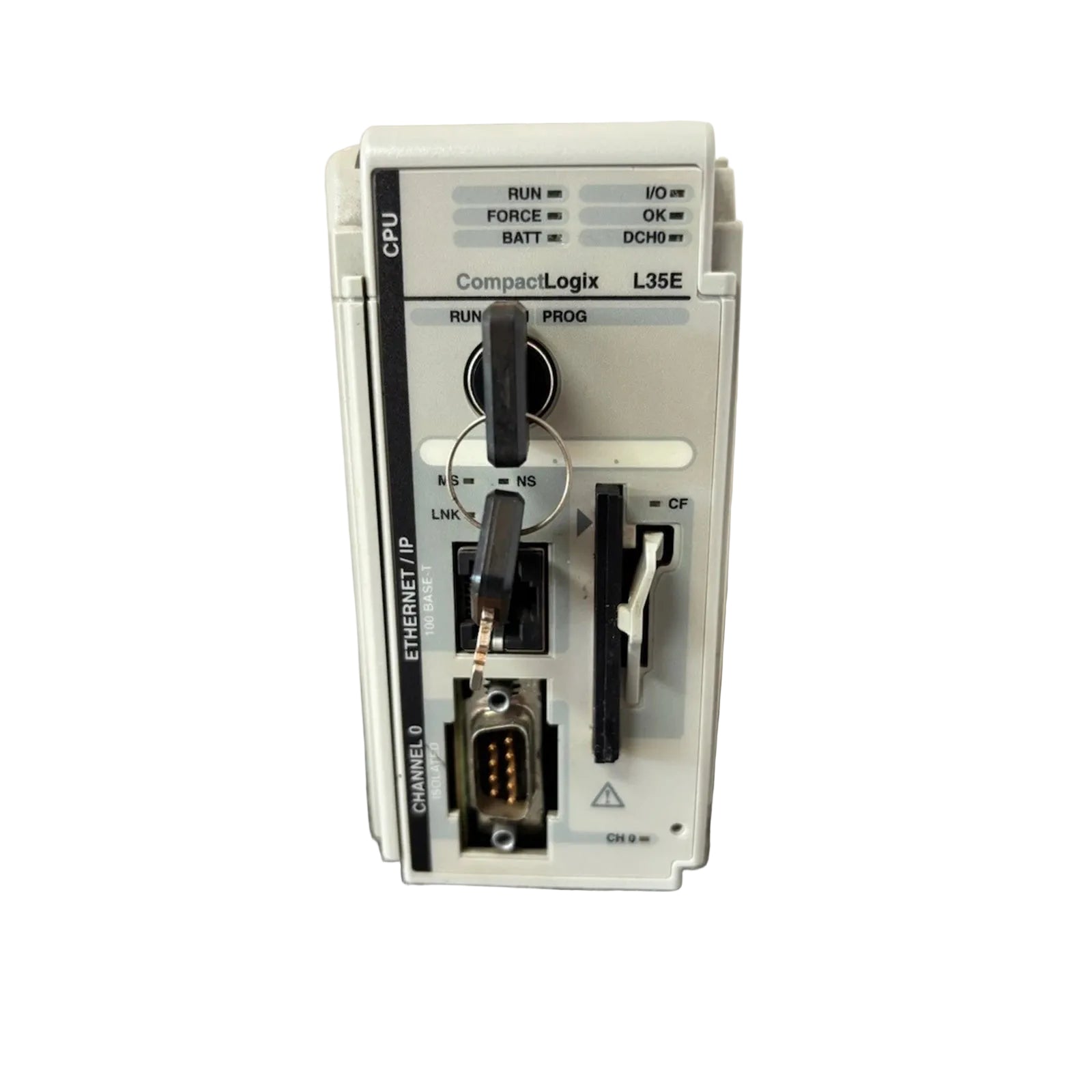

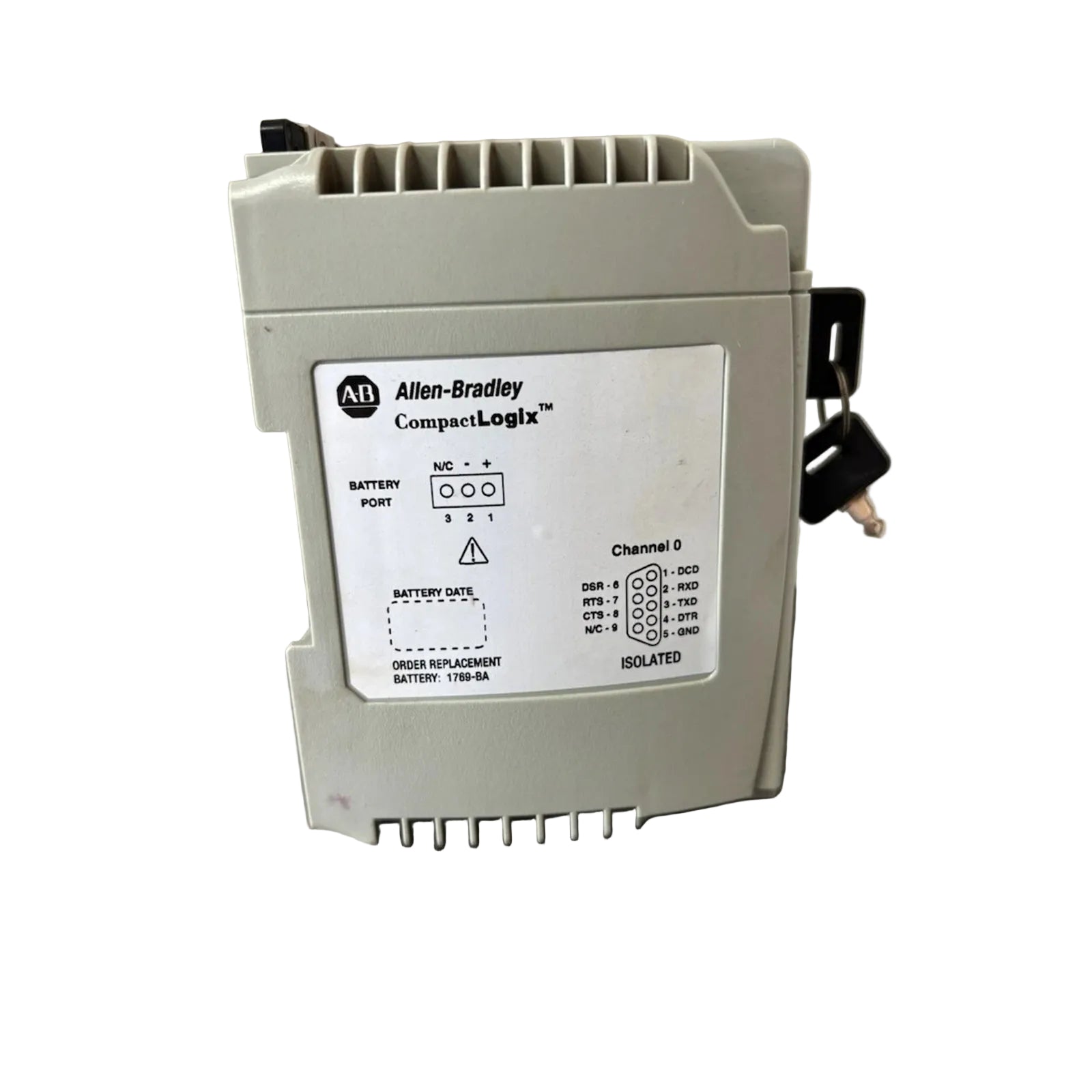

تم تكوين Allen-Bradley 1769-L35E (معالج إيثرنت 1769L35E) لتنفيذ منطق التحكم الحتمي في شبكات الأتمتة الصناعية، حيث يوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمجموعات التعليمات عبر منصات اتصال اللوحة الخلفية المتكاملة.

مصفوفة النموذج

• 1769-L35E: رقم الكتالوج القياسي لوحدة تحكم CompactLogix مع منفذ EtherNet/IP مدمج.

• اللاحقة E: تدل على إمكانية اتصالات إيثرنت عالية السرعة للتحكم في الإدخال/الإخراج الموزع.

المواصفات الفنية

اتصال الشبكة الحتمي

يستخدم المعالج 1769-L35E اتصال EtherNet/IP المدمج لتسهيل تبادل البيانات عالي السرعة عبر الشبكات الصناعية. وهو يدعم توسيع كثافة الإدخال/الإخراج من خلال إرفاق ما يصل إلى ثلاثة بنوك إدخال/إخراج مستقلة، مع الحفاظ على أوقات دورة الاتصال الحتمية بين المعالج والوحدات النمطية الموزعة. تتم إدارة توافق فلاش البرامج الثابتة من خلال بيئات تطوير Allen-Bradley القياسية، مما يسمح بتحسينات خاصة بالإصدار في جدولة المهام وتخصيص الذاكرة. تعمل بنية المعالج على تحسين سرعة اتصال ناقل اللوحة الخلفية، مما يضمن بقاء تحديثات البيانات الدورية متزامنة مع ترددات تنفيذ مهام التحكم.

معلومات الطلب

• وحدة تحكم 1769-L35E CompactLogix.

• تعبئة صناعية قياسية مع ألسنة تثبيت مدمجة.

• ملاحظة: كابلات الاتصال (Cat5/Cat6) ووحدات إمداد الطاقة الخارجية للإدخال/الإخراج غير متضمنة.

إرشادات التركيب الميداني

• التركيب: قم بتأمين وحدة المعالج على سكة DIN قياسية مقاس 35 مم أو مباشرة على اللوحة باستخدام فتحات التثبيت المتوفرة. حافظ على عزم الدوران المحدد من 1.1 إلى 1.8 نيوتن متر.

• الأسلاك: قم بتوصيل الموصلات الصلبة (22-14 AWG) بالكتل الطرفية القابلة للإزالة. تأكد من تخفيف الضغط المناسب لجميع الأسلاك الميدانية لمنع الإجهاد الميكانيكي.

• البيئة: قم بالتركيب في حاوية توفر تصنيف IP المناسب. حافظ على تدفق الهواء لضمان بقاء درجات حرارة التشغيل ضمن النطاق المحدد من قبل الشركة المصنعة.

• التدريع: استخدم كابلات إيثرنت محمية (Cat5/Cat6) للتخفيف من التداخل الكهرومغناطيسي المحتمل في البيئات الصناعية عالية التردد.

الأسئلة المتكررة

• هل يدعم 1769-L35E التبديل السريع؟ لا، يجب إيقاف تشغيل الوحدة قبل إزالتها من اللوحة الخلفية لمنع التلف الكهربائي لدبابيس الاتصال.

• كيف تتم إدارة سعة الذاكرة؟ ذاكرة المستخدم البالغة 1.5 ميجابايت غير متطايرة؛ يتم تخزين ملفات المشروع وعلامات البيانات في الذاكرة الداخلية، ولا تتطلب بطارية للاحتفاظ الأساسي.

• هل يمكنني التوسع إلى ما بعد 3 بنوك إدخال/إخراج؟ لا، بنية النظام محدودة الأجهزة بحد أقصى 3 بنوك إدخال/إخراج باستخدام كابلات توسيع 1769.

• ما هو معيار كابل إيثرنت المطلوب؟ استخدم كابلات Cat5 أو Cat6 المحمية لضمان أداء اتصال قوي بسرعة 10/100 ميجابت في الثانية.

• كيف يتم تحديث الوحدة؟ يتم إجراء تحديثات البرامج الثابتة عبر منفذ إيثرنت باستخدام أداة ControlFLASH؛ تحقق من التوافق مع إصدارات المشروع الحالية أولاً.

• هل يدعم تكوينات المعالج الزائدة عن الحاجة؟ لا، تم تصميم هذا النموذج للتشغيل أحادي المعالج والمستقل ولا يدعم أصلاً التكرار على مستوى وحدة التحكم.

• ما هو تحمل جهد الإدخال؟ تأكد من أن طاقة الإدخال تظل مستقرة عند 5 فولت تيار مستمر و 24 فولت تيار مستمر؛ قد تتسبب التقلبات التي تتجاوز +/- 5% في دخول الوحدة في حالة خطأ.

• هل ساعة الوقت الحقيقي مدعومة بالبطارية؟ يتطلب المعالج بطارية داخلية للاحتفاظ بالساعة؛ استبدل البطارية بشكل دوري وفقًا لجدول الصيانة.
