نظرة عامة على المنتج

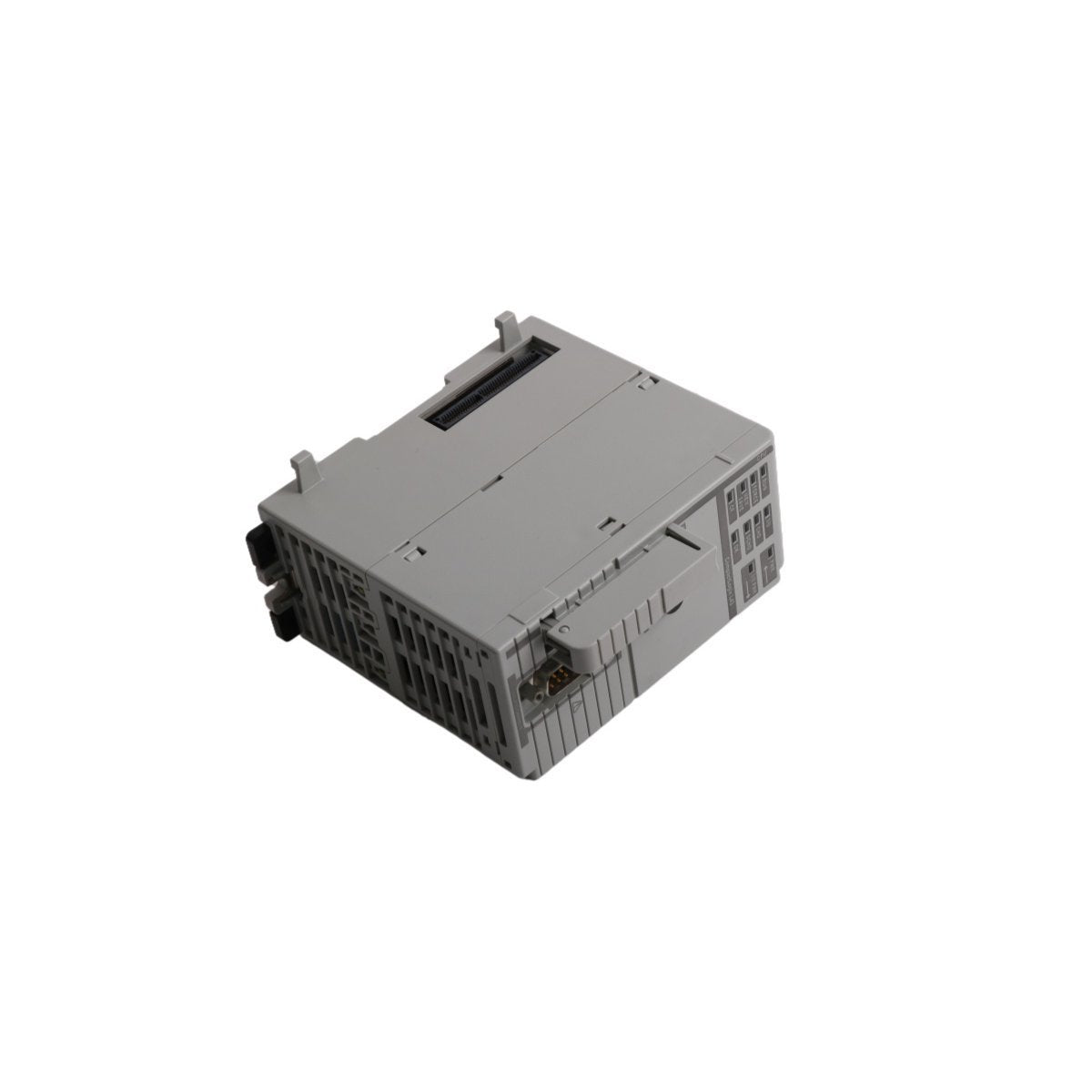

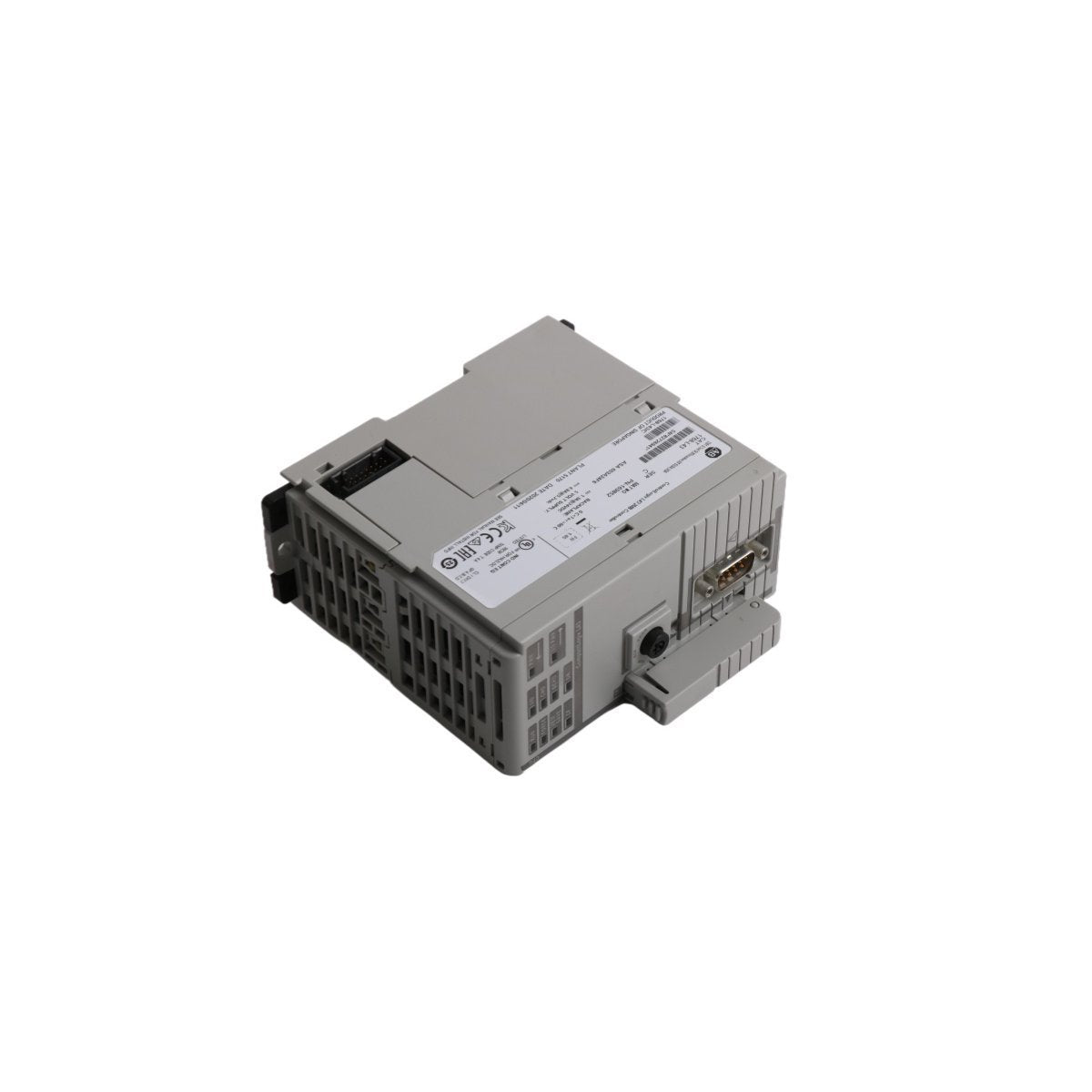

وحدة التحكم Allen-Bradley 1768-L43 هي وحدة تحكم CompactLogix™ عالية الأداء مصممة للأتمتة الصناعية متوسطة المدى وتطبيقات الحركة المتكاملة. كجزء من عائلة Logix5343، يعمل هذا المعالج على سد الفجوة بين التحكم القياسي في PLC ومزامنة الحركة عالية السرعة. تم تصميمه خصيصًا للعمل مع اللوحة الخلفية 1768، مما يسمح بإضافة وحدات اتصال 1768 (مثل EtherNet/IP أو ControlNet) وما يصل إلى 16 وحدة إدخال/إخراج مدمجة محلية 1769.

مجهز بذاكرة مستخدم متطايرة مدمجة بسعة 2 ميجابايت، يدعم 1768-L43 خوارزميات التحكم المعقدة وتسجيل البيانات الشامل. يستخدم محرك التحكم Logix، مما يوفر بيئة برمجة مشتركة وتحكم متعدد التخصصات - بما في ذلك التحكم المنفصل، والحركة، والتحكم في العمليات - داخل هيكل مدمج واحد.

المواصفات الفنية وميزات الأجهزة

يوفر 1768-L43 قوة معالجة قوية وخيارات توسع مرنة لبيئات أرضية المصنع الصعبة.

• ذاكرة المستخدم: 2 ميجابايت (تخزين غير متطاير متاح عبر بطاقة CompactFlash الاختيارية 1784-CF)

• سعة الإدخال/الإخراج: يدعم ما يصل إلى 16 وحدة إدخال/إخراج محلية 1769 عبر 3 بنوك توسيع

• الحركة المتكاملة: يدعم ما يصل إلى 4 محاور تحكم في الحركة المتكاملة

• لغات البرمجة: متوافق تمامًا مع Relay Ladder Logic، النص المنظم، مخطط كتلة الوظائف، ومخطط الوظائف المتسلسلة (SFC)

• منافذ الاتصال: منفذ تسلسلي RS-232 مدمج (بروتوكولات DF1، DH-485، ASCII)

• استهلاك الطاقة: 31.3 وات كحد أقصى

• تيار اللوحة الخلفية: 1.3 أمبير عند 24 فولت تيار مستمر

• درجة حرارة التشغيل: 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)

• الأبعاد المادية: 13.2 × 9.0 × 12.2 سم (عامل الشكل القياسي 1768)

خصائص الأداء الرئيسية

• التحكم متعدد التخصصات: يسمح محرك Logix5343 بالتنفيذ المتزامن للسلامة، والحركة، والمنطق المتسلسل، مما يقلل الحاجة إلى وحدات تحكم متخصصة متعددة.

• اتصال قابل للتوسع: باستخدام وحدات اتصال سلسلة 1768، يمكن لـ L43 المشاركة في شبكات Ethernet/IP عالية المستوى لتبادل البيانات على مستوى المؤسسة أو ControlNet للتحكم الحتمي في الإدخال/الإخراج.

• أمان البيانات الزائد: يوفر مفتاح وضع اللوحة الأمامية أمانًا ماديًا لمنطق البرنامج (تشغيل/برنامج/عن بعد)، بينما يضمن دعم بطاقات CompactFlash تحديثات سهلة للبرامج الثابتة ونسخ احتياطي غير متطاير للبرنامج.

• تثبيت مرن: يدعم كلاً من التثبيت على سكة DIN واللوحة، مع تصميم معياري يسمح بالتوجه الرأسي أو الأفقي ليناسب مساحات التغليف المقيدة.

• تشخيصات في الوقت الفعلي: توفر مؤشرات LED للحالة المدمجة ملاحظات مرئية فورية حول صحة وحدة التحكم، وحالة الإدخال/الإخراج، ونشاط الاتصال، مما يبسط استكشاف الأخطاء وإصلاحها والصيانة.
