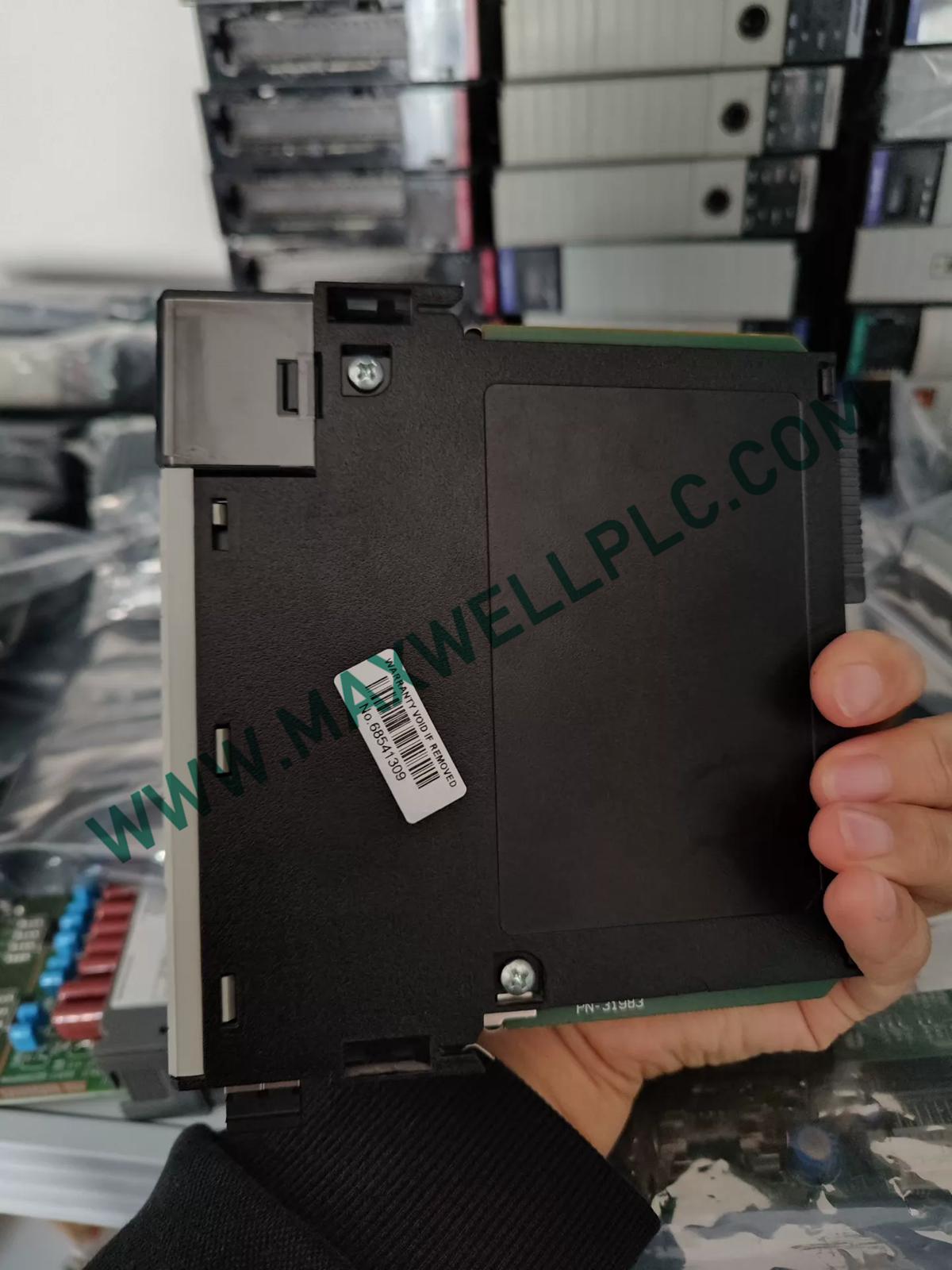

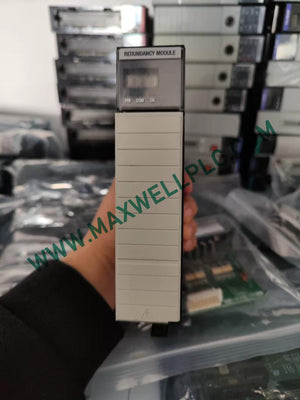

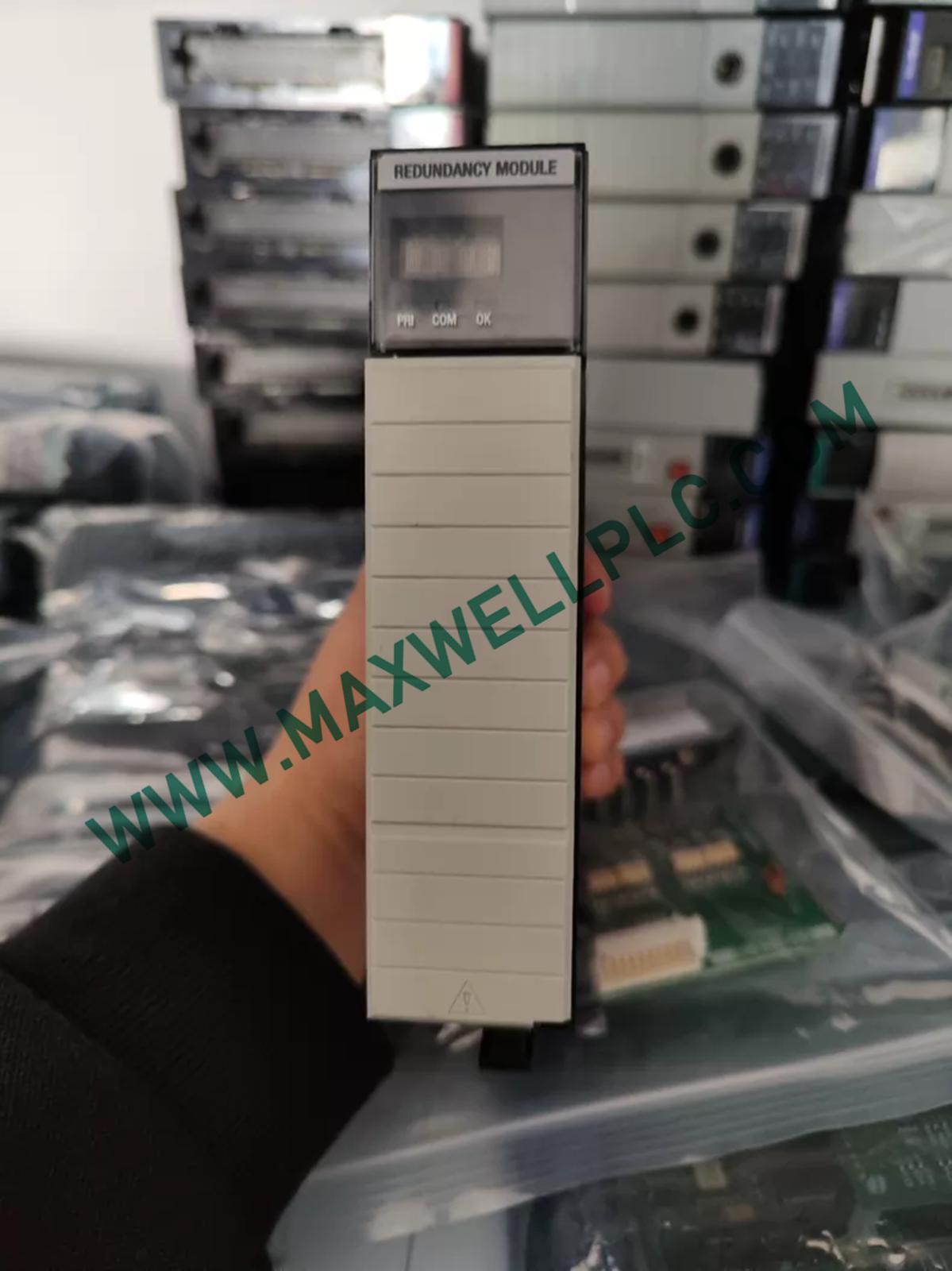

تم تكوينه لمزامنة وحدات التحكم الأساسية/الاحتياطية بنسبة 1:1 في أزواج هيكل ControlLogix، حيث تعكس الوحدة Allen-Bradley 1756-RM (وحدة التكرار 1756-RM) بيانات البرنامج والإدخال/الإخراج والعلامات عبر رابط ألياف بصرية واحد.

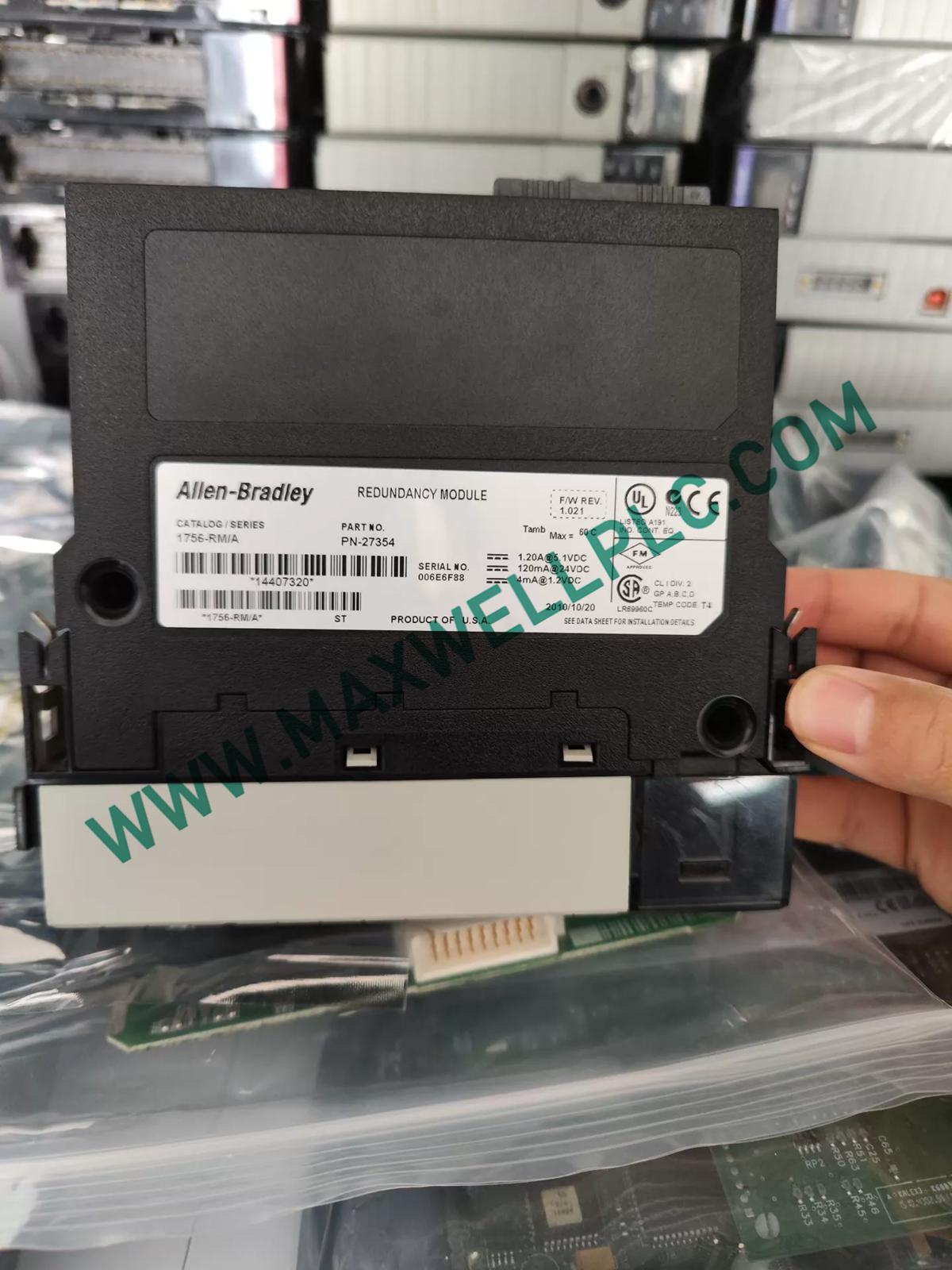

رقم الكتالوج ومصفوفة الاقتران

يشير رقم الكتالوج الأساسي 1756-RM إلى وحدة التكرار الأصلية ControlLogix. تتبع الحروف المتسلسلة A/B الشرطة وتدل على مسار البرامج الثابتة/الأجهزة؛ يمكن أن يتعايش كلاهما في زوج متكرر ولكن يفضل الاقتران من نفس السلسلة. يتطلب كل هيكل وحدة 1756-RM واحدة. وبالتالي، يحتوي النظام المتكرر الكامل على هيكلين، ووحدتي تحكم متطابقتين، ووحدتي 1756-RM.

البيانات الكهربائية والميكانيكية

ملاحظة: تم الاحتفاظ بالقيم 1000 ميجابت في الثانية / 1310 نانومتر / 10 كم / وضع أحادي LC المذكورة أعلاه من ورقة العينة الموردة؛ توثق Rockwell 1756-TD001 بشكل أساسي 1756-RM بمعدلات مزامنة قديمة أقل، بينما تحمل 1756-RM2 ملف تعريف 1000 ميجابت في الثانية / 10 كم / ثنائي LC المؤكد.

مزامنة اللوحة الخلفية لـ ControlLogix وقواعد البرامج الثابتة

يتم توصيل 1756-RM باللوحة الخلفية 1756 في أي فتحة واحدة ويتبادل حالة التكرار وصورة البرنامج وبيانات ملكية الإدخال/الإخراج مع 1756-RM الشريك عبر رابط الألياف. يجب أن يحتوي كلا الهيكلين الأساسي والاحتياطي على نفس عدد الفتحات، ونفس أنواع الوحدات، ونفس الإصدارات الرئيسية للبرامج الثابتة للتأهيل للتكرار. تحدد Studio 5000 Logix Designer بالإضافة إلى أداة تكوين وحدة التكرار الأدوار الأساسية/الاحتياطية، وسلوك التبديل، وتقارير التشخيص. لا يمكن خلط 1756-RM مع 1756-RM2 في نفس الزوج المتكرر؛ بروتوكول المزامنة وعدد المنافذ غير متوافقين عبر الأنواع.

معلومات الطلب

• 1 × وحدة تكرار 1756-RM
• 1 × كابل ألياف أحادي الوضع 1756-RMCx بطول محدد (1756-RMC1 / RMC3 / RMC10)
• 1 × ورقة تعليمات تركيب الوحدة (منشور Rockwell 1756-INxxx)
• 1 × ملصق المنتج / غلاف علامة الكتالوج

ملاحظات تشغيل زوج الرفوف

• ركب وحدة 1756-RM واحدة في كل من الهيكلين المتكررين؛ لا تقم أبدًا بتثبيت وحدة واحدة فقط وتتوقع تراجعًا تلقائيًا.
• وجه كابل الألياف LC من نقطة إلى نقطة بين وحدتي 1756-RM؛ لا تمرر الرابط عبر محول إيثرنت أو محول وسائط أو لوحة توصيل.
• حافظ على نصف قطر انحناء الألياف أعلى من الحد الأدنى للمصنع؛ تؤدي الحلقات الضيقة على كابل أحادي الوضع 8.5/125 ميكرومتر إلى زيادة التوهين وتفرض فقدان SYNC قبل الوصول إلى ميزانية 10 كم.
• تحقق من أن كلا الهيكلين يشتركان في نفس فئة مزود الطاقة 1756 (قياسي أو متكرر) ونفس تحميل اللوحة الخلفية قبل تمكين التكرار.

أسئلة وأجوبة تقنية

• هل يمكن لوحدة 1756-RM واحدة تشغيل رف مستقل غير متكرر؟

لا. لا تحتوي 1756-RM على وضع تشغيل مستقل. فهي تقوم فقط بمزامنة هيكل أساسي مع هيكل شريك يحتوي أيضًا على 1756-RM ووحدة تحكم مطابقة. بدون الشريك، تبلغ الوحدة عن خطأ غير متكرر ولا تتولى التحكم الطبيعي في وضع الاستعداد الساخن.

• هل يتم دعم استبدال الوحدات عبر الإنترنت في زوج متكرر يعمل؟

نعم، مع مراعاة القواعد. قم بإزالة أو إدخال وحدة 1756-RM واحدة بينما يظل الهيكل الشريك ووحدته 1756-RM قيد التشغيل ومتزامنين. بعد إعادة الإدخال، يجب أن تتطابق الوحدة الجديدة مع السلسلة والإصدار الرئيسي للبرامج الثابتة قبل قبولها في الزوج المتكرر.

• لماذا لا يصل التكرار إلى SYNCH أبدًا بعد الاستبدال؟

السبب الأكثر شيوعًا هو التكوين غير المتساوي بين الهياكل: برامج ثابتة مختلفة لوحدة التحكم، أو تخطيط فتحات إدخال/إخراج مختلف، أو عدد وحدات اتصال مختلف. تجري 1756-RM فحصًا للاتساق عند التشغيل وتمنع التكرار حتى يتم انعكاس الجانبين كهربائيًا ومنطقيًا.

• هل يمكن تبديل 1756-RM و 1756-RM2 في نظام واحد؟

لا. تستخدم 1756-RM و 1756-RM2 بروتوكولات مزامنة مختلفة، وعدد منافذ مختلف، ومعدلات بيانات مختلفة. يؤدي خلطهما عبر الهياكل الأساسية والاحتياطية إلى منع تفاوض رابط الألياف ويترك كلتا وحدتي التحكم في حالة غير متكررة أو معطلة.

• ماذا يحدث للمخرجات أثناء التبديل عند فشل الوحدة الأساسية؟

بالنسبة للتكرار المدعوم في ControlLogix، تحتوي وحدة التحكم الاحتياطية بالفعل على صورة الإدخال/الإخراج الحالية وحالة البرنامج. عند فقدان الوحدة الأساسية، تنتقل الملكية إلى الاحتياطي؛ يتم الاحتفاظ بإدخال/إخراج 1756 المملوك محليًا في زوج الهيكل المتكرر، ولا يتم إسقاطه، بشرط أن يرى كلا الهيكلين نفس الوحدات.

• كم عدد وحدات الاتصال التي يمكن لنظام 1756-L64 المتكرر حملها؟

تدعم وحدة 1756-L64 واحدة مع وحدة 1756-RM واحدة ما يصل إلى سبع وحدات اتصال مثل 1756-EN2x أو 1756-CN2x في نفس زوج الهيكل. تلتزم وحدتا تحكم 1756-L61/-L62/-L63 تحت وحدة 1756-RM واحدة أيضًا بحد سبع وحدات لكل نظام متكرر، وليس لكل هيكل.

• هل تسحب 1756-RM طاقة كبيرة من اللوحة الخلفية؟

إنها ليست وحدة ذات حمل خفيف. تستهلك 1756-RM 1.2 أمبير عند 5.1 VDC، و 120 مللي أمبير عند 24 VDC، و 4 مللي أمبير عند 1.2 VDC، مما يعطي تبديدًا أقصى يقارب 9.0 واط. ضع ذلك في الاعتبار عند تحديد حجم مصادر 1756-PA75 / PB75 أو 1756-PA75R / PB75R في الرفوف الكثيفة.

• هل التأريض الخارجي مطلوب بخلاف تثبيت الهيكل؟

تعتمد 1756-RM على اللوحة الخلفية وقضبان التثبيت لهيكل 1756 كمرجع للإشارة، ولكن يجب توصيل أرضية الخزانة بقضيب تأريض هيكل 1756 بموصل بحجم مناسب. يؤدي التأريض السيئ للخزانة إلى زيادة الضوضاء المشتركة في مصدر جهاز الإرسال والاستقبال البصري ويمكن أن ينتج عنه أخطاء متقطعة في مؤشر COM LED.
