نظرة عامة على المنتج

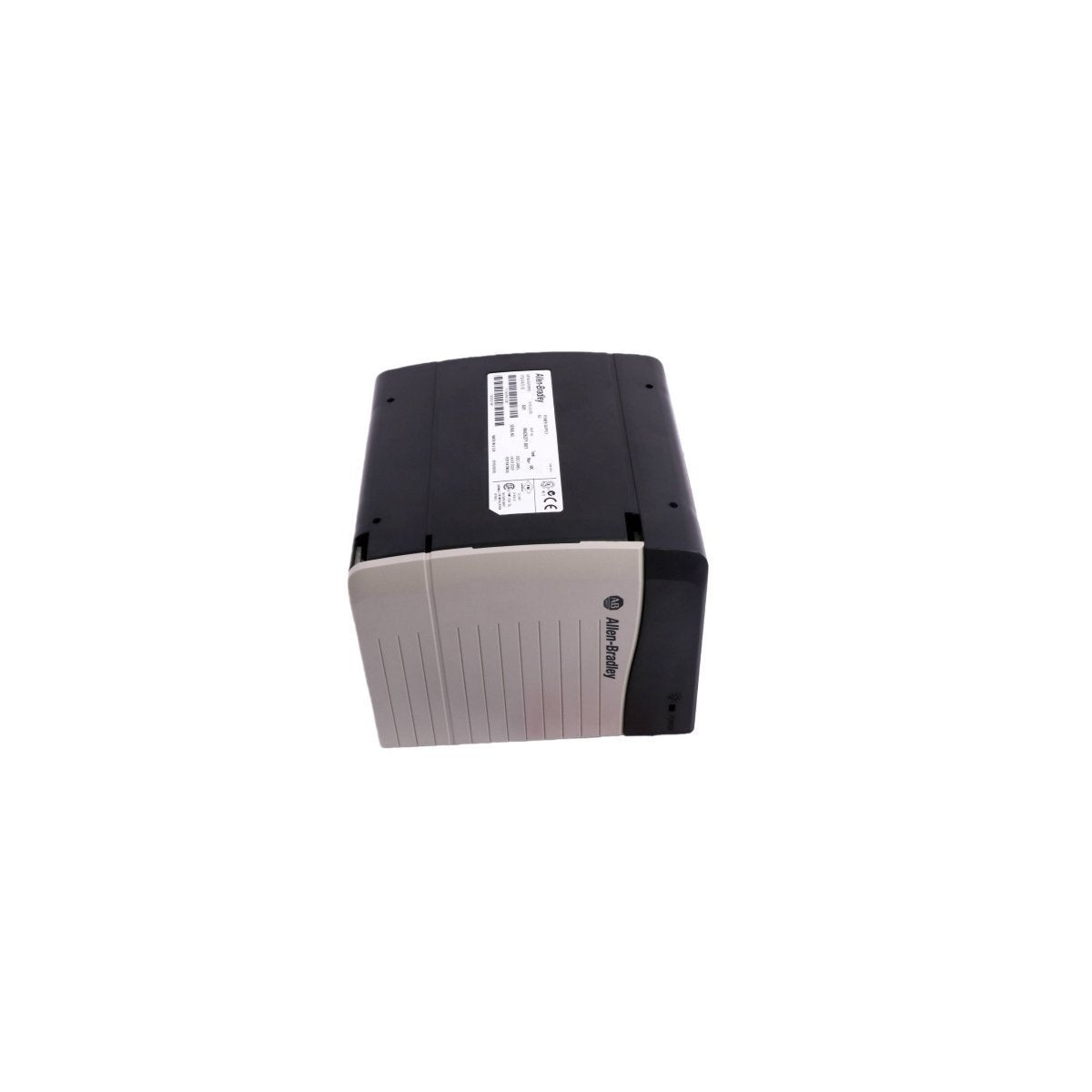

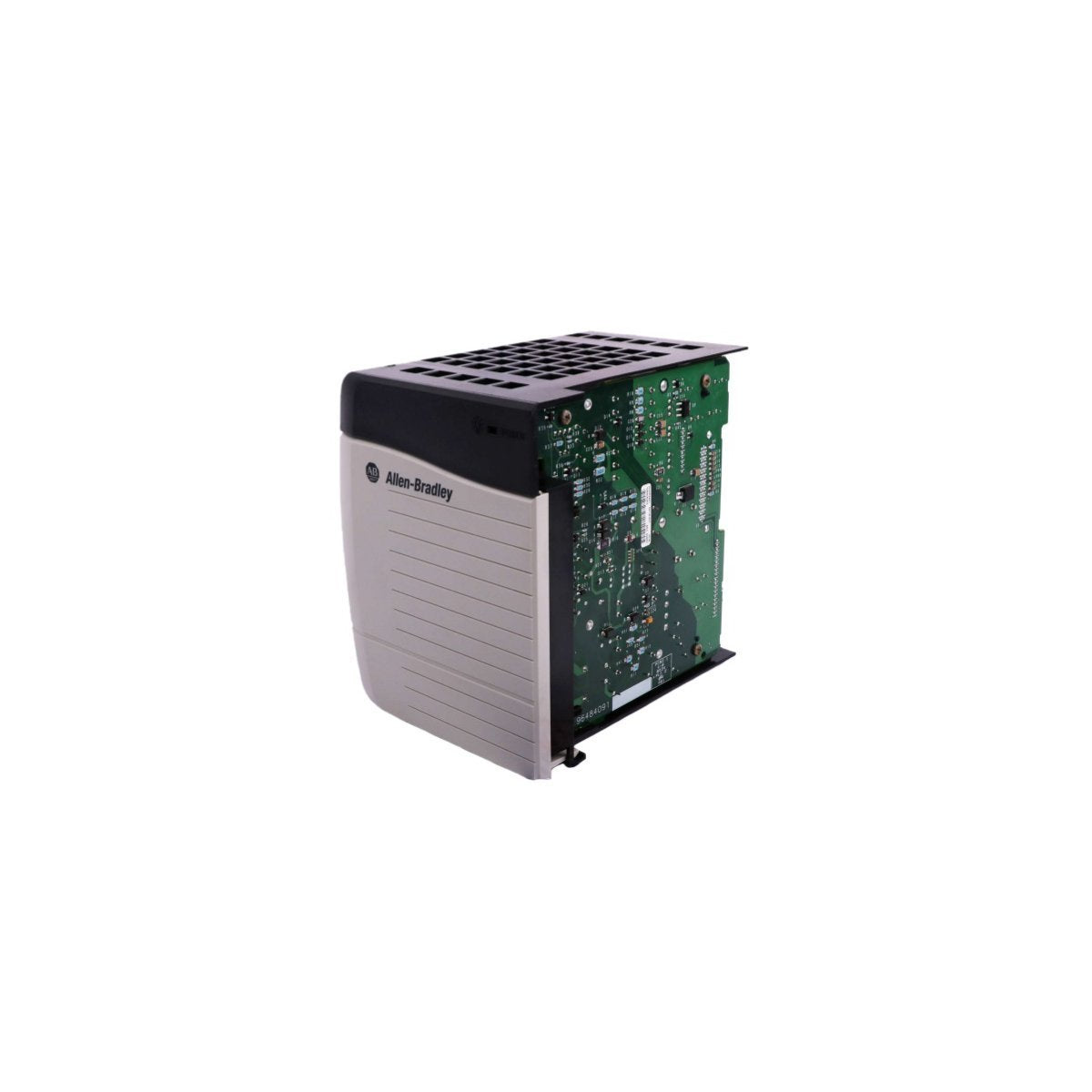

إن Allen-Bradley 1756-PB75 عبارة عن وحدة إمداد طاقة DC-to-DC عالية الأداء، مصممة لتوفير طاقة اللوحة الخلفية الأساسية لأي هيكل ControlLogix® 1756. تم تصميم هذه الوحدة للأنظمة التي تعمل بجهد إدخال 24 فولت تيار مستمر اسمي، وتحول طاقة التيار الصناعي الخام إلى الفولتية المنظمة بدقة المطلوبة بواسطة المعالجات ومحولات الاتصال ووحدات الإدخال/الإخراج. بفضل سعة 75 واط القوية، تُعد الخيار القياسي لرفوف الإدخال/الإخراج عن بُعد وهياكل التحكم المحلية في البيئات التي لا تتوفر فيها طاقة التيار المتردد أو حيث تكون الأولوية للنسخ الاحتياطي لبطارية التيار المستمر.

تم تصميم 1756-PB75 لتحقيق موثوقية بالغة الأهمية. تتميز بوقت احتجاز عالٍ يتراوح بين 35 و 40 مللي ثانية، مما يسمح للنظام بتجاوز انخفاضات الجهد اللحظية دون إحداث خطأ في المعالج أو إعادة تعيين للنظام. تُعد قدرة "التجاوز" هذه ضرورية للحفاظ على وقت تشغيل النظام في المنشآت التي تشهد تشغيلًا كثيفًا للمحركات أو شبكات تيار مستمر غير مستقرة. يتم تثبيت الوحدة بإحكام على الجانب الأيسر من الهيكل، وتتشابك ماديًا مع اللوحة الخلفية لضمان اتصال مقاوم للاهتزاز.

الهندسة المعمارية التقنية والسلامة

تُعد السلامة وسلامة الإشارة أساسيتين في تصميم 1756-PB75. يستخدم عزلًا معززًا لتوفير مستوى عالٍ من العزل بين مصدر طاقة الإدخال والدوائر المنطقية الحساسة على اللوحة الخلفية. يحمي هذا عتاد PLC من الضوضاء الكهربائية والارتفاعات المفاجئة من جانب المجال.

• تنوع الإدخال: على الرغم من تحسينها لجهد 24 فولت تيار مستمر، تحافظ الوحدة على تنظيم كامل عبر نافذة إدخال واسعة تتراوح من 18 فولت إلى 32 فولت تيار مستمر، مما يتسع لمنحنيات تفريغ البطارية وتقلبات الشحن.

• إخراج قضيب جهد مزدوج: يوزع بكفاءة 13 أمبير عند 5.1 فولت تيار مستمر للمعالجة المنطقية و 2.8 أمبير عند 24 فولت تيار مستمر لمتطلبات الوحدة المحددة.

• حماية من التيار الزائد: تمنع الصمامات المدمجة غير القابلة للاستبدال من قبل المستخدم وآليات الإغلاق الحراري الداخلية التلف أثناء الدوائر القصيرة أو ارتفاع درجة الحرارة.

• مراقبة الحالة: يوفر مؤشر LED أخضر في اللوحة الأمامية تأكيدًا مرئيًا فوريًا بأن الإمداد ضمن نطاق الإخراج التشغيلي.

المواصفات الفنية

• الشركة المصنعة: ألن برادلي (روكويل أتمتة)

• رقم الموديل: 1756-PB75

• جهد الإدخال: 18-32 فولت تيار مستمر (24 فولت تيار مستمر اسمي)

• قدرة الإخراج: 75 واط عند 60 درجة مئوية

• تيار اللوحة الخلفية (الحد الأقصى): 13 أمبير عند 5.1 فولت تيار مستمر و 2.8 أمبير عند 24 فولت تيار مستمر

• تيار الإدخال (الحد الأقصى): 4.3 أمبير عند 18 فولت تيار مستمر؛ 3.2 أمبير عند 24 فولت تيار مستمر

• تيار البدء: 30 أمبير (كحد أقصى)

• جهد العزل: 250 فولت (مستمر)، تم اختباره عند 3500 فولت تيار مستمر لمدة 60 ثانية

• مقياس الأسلاك: 2.5 مم² (14 AWG) نحاس صلب أو مجدول

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• الأبعاد: 14.5 × 3.5 × 13.0 سم

• الوزن: 0.9 كجم (2.1 رطل)

التركيب ومقاومة البيئة

• توافق الهيكل: مصمم خصيصًا لجميع هياكل 1756 ControlLogix القياسية، بما في ذلك طرازات A4 و A7 و A10 و A13 و A17.

• الإدارة الحرارية: تم تحسين الهيكل لتبريد الحمل الحراري، مما يسمح له بالحفاظ على إخراج 75 واط حتى عند أقصى درجة حرارة تشغيل تبلغ 60 درجة مئوية دون الحاجة إلى مراوح خارجية.

• المتانة الميكانيكية: مصنّف لمقاومة الصدمات والاهتزازات الصناعية، مما يضمن بقاءه قيد التشغيل في البيئات عالية الحركة أو عند تثبيته على الآلات.

• الامتثال: يلبي المعايير العالمية بما في ذلك UL و CSA و CE و C-TICK للاستخدام في مختلف القطاعات الصناعية.
