نظرة عامة على المنتج

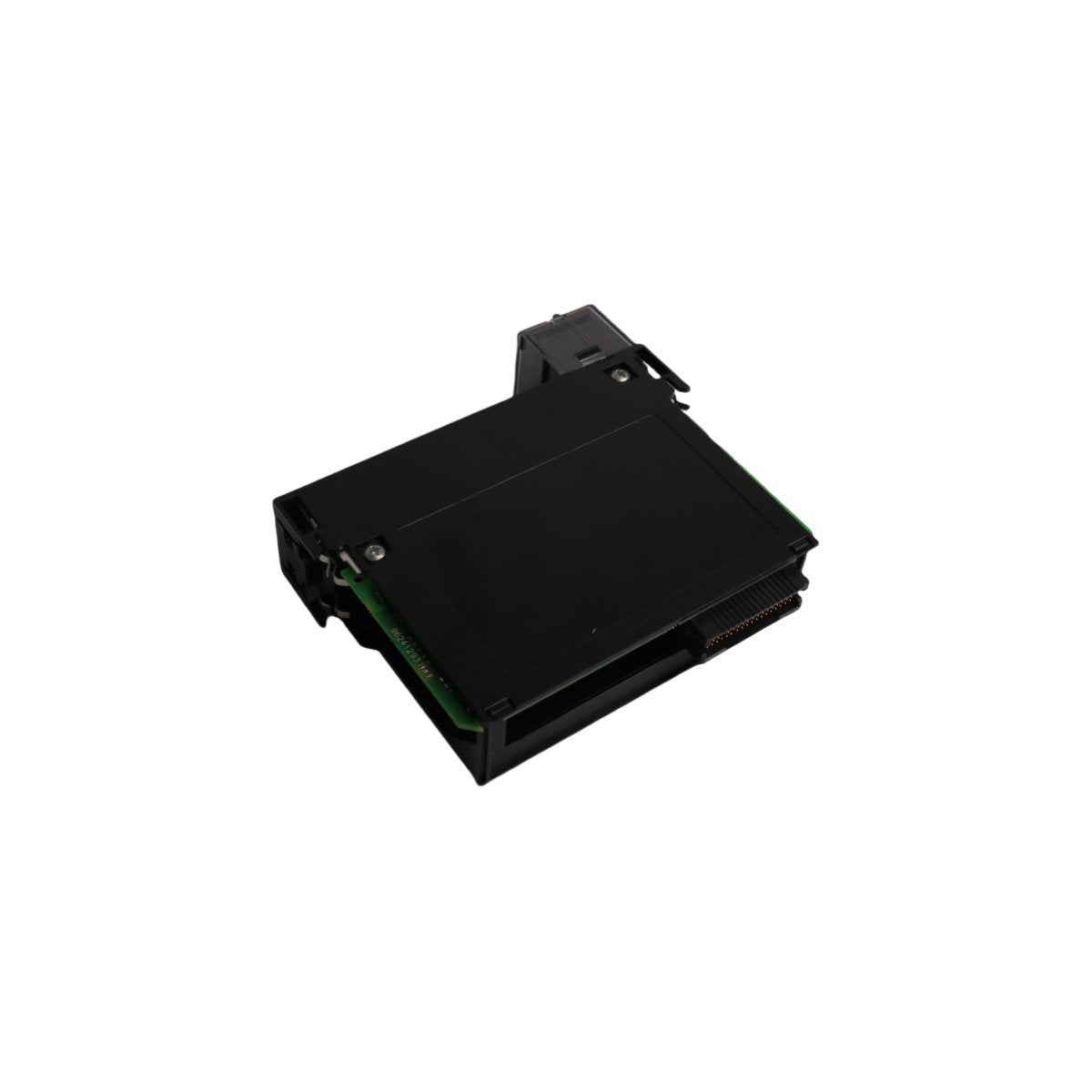

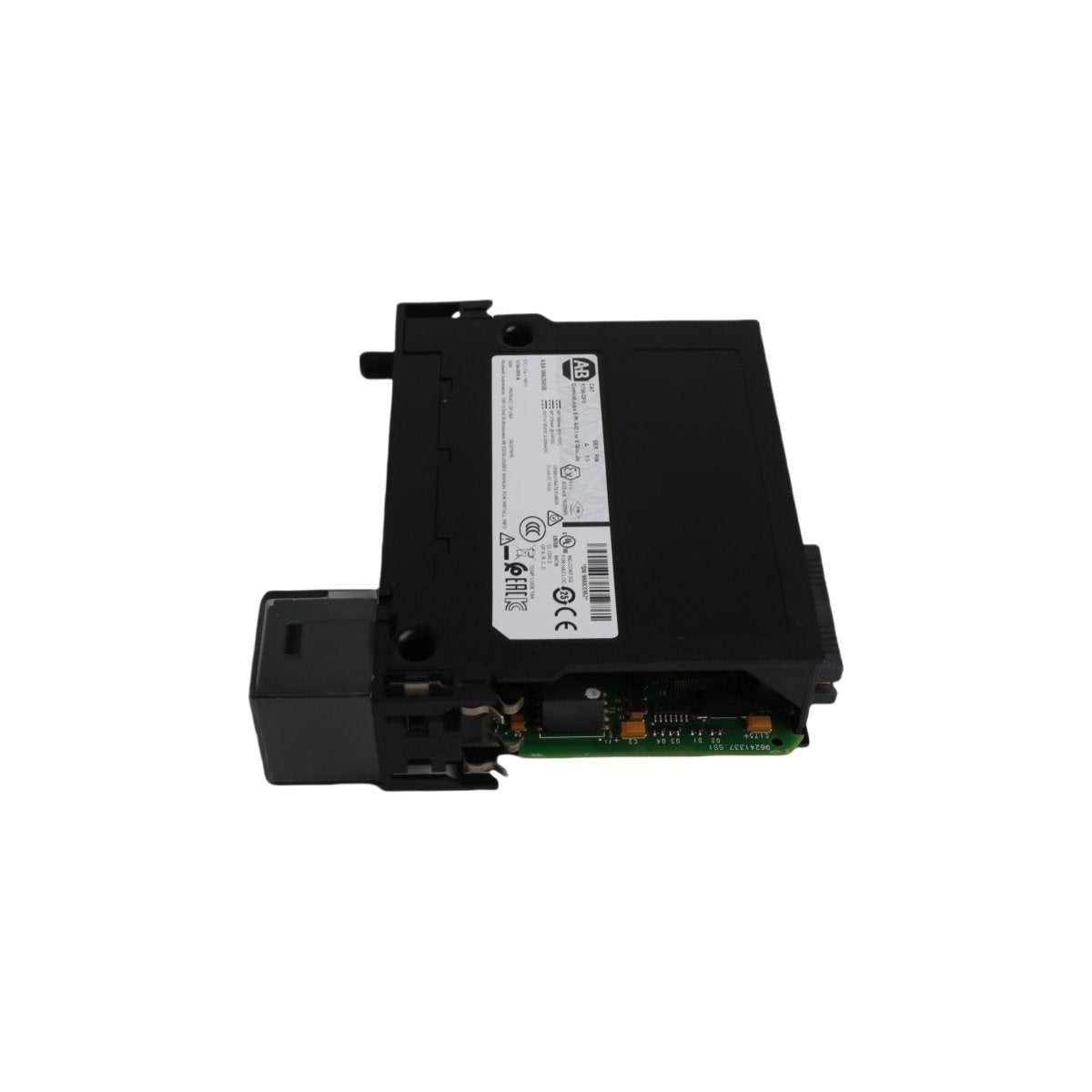

وحدة Allen-Bradley 1756-OF8 هي وحدة إخراج تناظري عالية الدقة مصممة لمنصة ControlLogix، وتوفر ثماني قنوات أحادية الطرف للتحكم في العمليات الصناعية. تعمل هذه الوحدة كواجهة أساسية لتحويل بيانات وحدة التحكم الرقمية إلى إشارات كهربائية متغيرة تتطلبها الأجهزة الميدانية مثل صمامات التحكم، ومحركات المحركات، والمشغلات. تم تصميم 1756-OF8 لنظام هيكل Bulletin 1756، ويدعم كلاً من وضع الهيكل المحلي وتكوينات الإدخال/الإخراج عن بُعد عبر شبكات EtherNet/IP أو ControlNet. إنه يوفر توافقًا متعدد الاستخدامات للإشارة، مما يسمح للمستخدمين بتكوين كل قناة بشكل مستقل لإمداد الجهد أو التيار لتلبية متطلبات التطبيق المحددة.

الخصائص التقنية

تم تصميم 1756-OF8 للدقة والموثوقية في هياكل الأتمتة المتطورة:

توليد إشارة عالية الدقة بدقة 15 بت عبر 21 مللي أمبير (650 نانو أمبير/بت) و15 بت عبر 10.دقة 5 فولت (320 ميكرو فولت/بت)، تضمن الوحدة انتقالات إشارة سلسة بشكل استثنائي. يعد هذا المستوى من الدقة حاسمًا للحفاظ على حلقات تحكم محكمة في المعالجة الكيميائية وتصنيع الأدوية.

نطاقات إخراج متعددة الاستخدامات تدعم الوحدة تنسيقات إشارات صناعية قياسية متعددة، بما في ذلك ±10 فولت، 0–10 فولت، 0–5 فولت، و0–20 مللي أمبير أو 4–20 مللي أمبير. تلغي هذه المرونة الحاجة إلى وحدات متخصصة متعددة، مما يوحد متطلبات الأجهزة عبر أرضية المصنع.

حماية كهربائية قوية لضمان استقرار النظام في البيئات الكهربائية الصاخبة، تتميز 1756-OF8 بعزل جلفاني 1500 فولت تيار متردد بين قنوات الإخراج والناقل الخلفي. بالإضافة إلى ذلك، تتضمن الوحدة حماية من الجهد الزائد وقصر الدائرة لمنع تلف الأجهزة الناتج عن أخطاء الأسلاك الجانبية.

تشخيصات متكاملة متقدمة توفر الوحدة ملاحظات في الوقت الفعلي لوحدة التحكم، بما في ذلك اكتشاف الحمل المفتوح لمخرجات التيار واكتشاف قصر الدائرة لمخرجات الجهد. تقلل ميزات التشخيص هذه، بالاشتراك مع القدرة على إجراء "الإزالة والإدخال تحت التشغيل" (RIUP)، بشكل كبير من وقت توقف النظام أثناء الصيانة.

المواصفات التقنية

• العلامة التجارية: ألن برادلي / روكويل أوتوميشن

• رقم الموديل: 1756-OF8

• نوع المنتج: وحدة إخراج تناظري (A/O)

• السلسلة: كونترول لوجيك

• قنوات الإخراج: 8 أحادية الطرف

• نطاقات الجهد: ±10 فولت، 0–10 فولت، 0–5 فولت

• نطاقات التيار: 0–20 مللي أمبير، 4–20 مللي أمبير

• دقة التحويل الرقمي إلى التناظري: 15 بت

• الدقة الأساسية: ±0.1% من النطاق الكامل

• تيار اللوحة الخلفية: 150 مللي أمبير عند 5.1 فولت تيار مستمر / 120 مللي أمبير عند 24 فولت تيار مستمر

• جهد العزل: 1500 فولت تيار متردد (قناة إلى ناقل)

• الوزن: 0.35 كجم

• الأبعاد: 23.3 × 18.3 × 5.3 سم

مجالات التطبيق

يعد 1756-OF8 خيارًا قياسيًا للقطاعات الصناعية التي تتطلب الدقة:

• تصنيع العمليات: التحكم في الصمامات التعديلية لتنظيم درجة الحرارة والضغط.

• محركات السرعة المتغيرة: توفير إشارات مرجعية للسرعة لمشغلات التردد المتغير (VFDs) في أنظمة الضخ أو الناقلات.

• إدارة الطاقة: تنظيم تدفق الوقود أو مواضع المخمدات في أنظمة الغلايات الصناعية.

• معالجة المياه: إدارة مضخات الجر الكيميائي بناءً على الملاحظات التحليلية في الوقت الفعلي.
