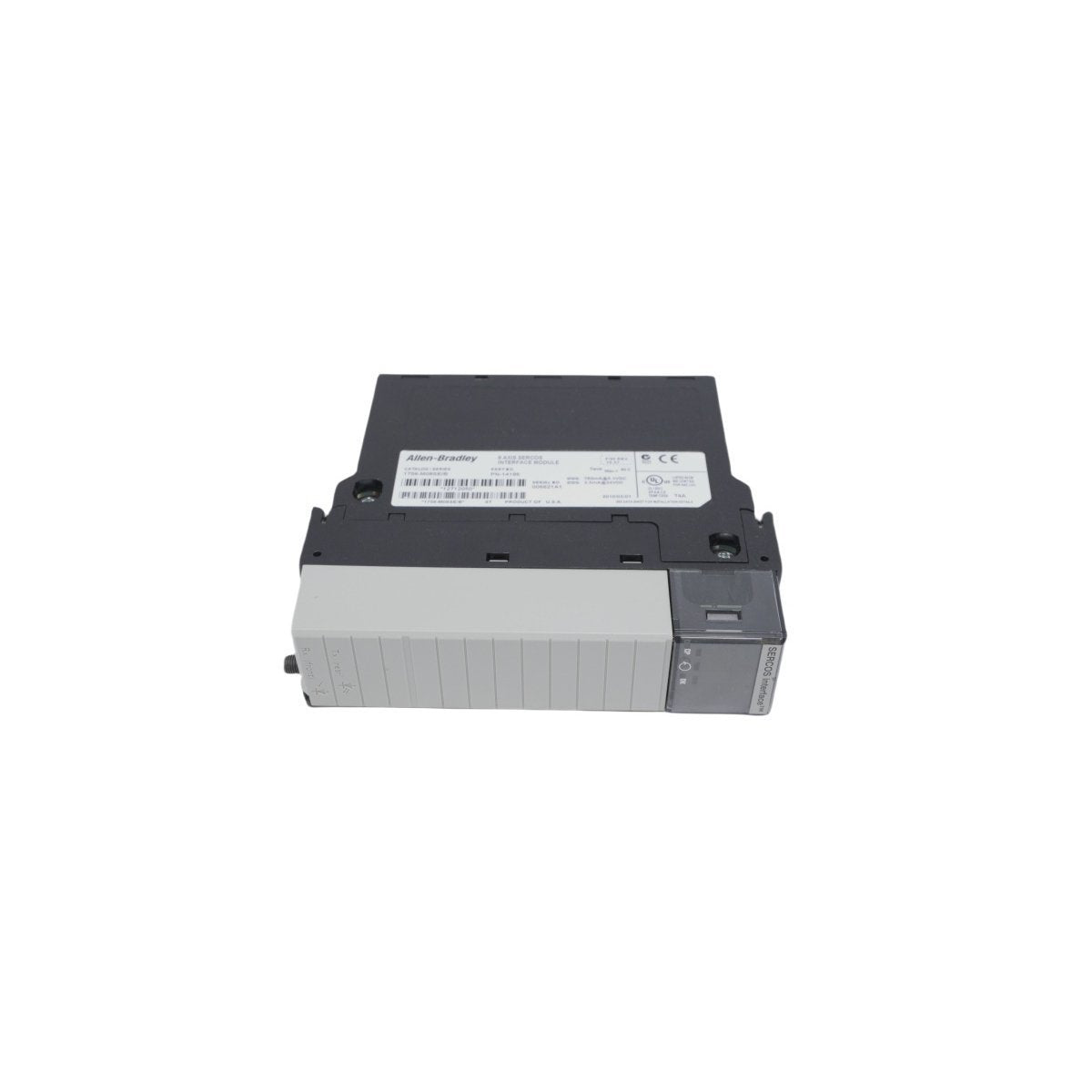

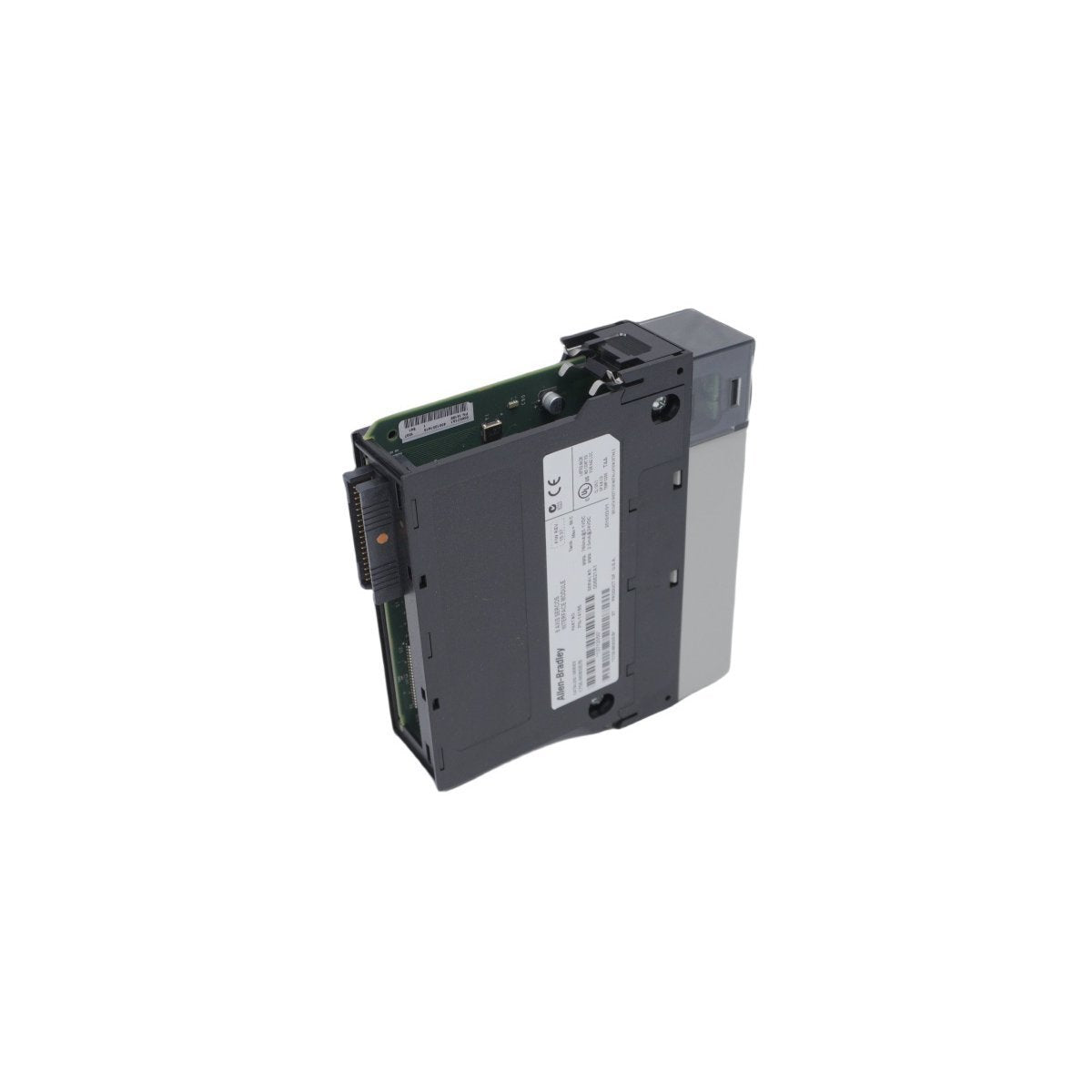

وحدة واجهة سيركوس ذات 8 محاور من ألن برادلي 1756-M08SE ControlLogix

نظرة عامة على المنتج

تعد وحدة ألن برادلي 1756-M08SE وحدة تحكم في الحركة عالية الأداء مصممة لمنصة ControlLogix®، وتعمل كواجهة مخصصة بين وحدة التحكم الأوتوماتيكية القابلة للبرمجة ومحركات SERCOS الرقمية (نظام الاتصالات في الوقت الفعلي المتسلسل). تتيح هذه الوحدة التحكم المتزامن لما يصل إلى ثمانية محاور للحركة، مما يوفر رابطًا سلسًا من الألياف الضوئية لمشغلات Kinetix® وUltra™ ذات المحركات المؤازرة. باستخدام نقل الإشارة القائم على الضوء، تضمن الوحدة 1756-M08SE مناعة كاملة ضد التداخل الكهرومغناطيسي (EMI) والضوضاء الكهربائية، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة في البيئات الصناعية عالية الجهد.

هذه الوحدة مكون أساسي لتطبيقات الحركة المعقدة مثل التعبئة متعددة المحاور، ومناولة المواد، وخطوط تجميع الروبوتات. تسمح لمعالج Logix5000™ بتنفيذ تعليمات الحركة—بما في ذلك الموضع، والسرعة، وحلقات عزم الدوران—ونقلها إلى المحركات بدقة زمنية أقل من المللي ثانية. تبسط الوحدة 1756-M08SE بنية النظام عن طريق إلغاء الحاجة إلى أسلاك نحاسية واسعة النطاق، واستبدالها بحلقة ألياف ضوئية عالية السرعة.

الأداء والتزامن في الوقت الفعلي

تعمل الوحدة 1756-M08SE بمعدلات بيانات قابلة للتحديد تبلغ 4 ميجابت في الثانية أو 8 ميجابت في الثانية، مما يسمح للمهندسين بموازنة عدد العقد المتصلة بأوقات تحديث الحلقة المطلوبة. تدعم الوحدة دورة اتصال حتمية للغاية، مما يضمن أن تتلقى جميع المحاور الثمانية أمر الموضع في وقت واحد. هذا التزامن الدقيق أمر حيوي للتطبيقات التي تتضمن التروس الإلكترونية، والتحديب، أو الاستيفاء الخطي والدائري المنسق.

• وقت الدورة عند 4 ميجابت في الثانية: 0.5 مللي ثانية (محوران)، 1.0 مللي ثانية (4 محاور)، 2.0 مللي ثانية (8 محاور).

• وقت الدورة عند 8 ميجابت في الثانية: 0.5 مللي ثانية (4 محاور)، 1.0 مللي ثانية (8 محاور).

تتوافق الوحدة تمامًا مع هيكل ControlLogix القياسي 1756 (طرازات A4، A7، A10، A13، و A17) وتتصل مباشرة باللوحة الخلفية لتبادل بيانات الحركة مع وحدة التحكم. تدعم استخدام كابلات الألياف الضوئية البلاستيكية (POF) أو الزجاجية (HCS) من سلسلة 2090، مما يوفر مرونة لأطوال الكابلات المختلفة ومتطلبات المتانة.

المواصفات الفنية

• الشركة المصنعة: ألن برادلي (روكويل أتمتة)

• رقم الموديل: 1756-M08SE

• نوع الوحدة: وحدة محرك مؤازر بواجهة SERCOS

• عدد المحاور: 8 كحد أقصى

• معدل الاتصال: 4 ميجابت في الثانية أو 8 ميجابت في الثانية (قابلة للتحديد)

• تيار اللوحة الخلفية (5.1 فولت تيار مستمر): 760 مللي أمبير

• تيار اللوحة الخلفية (24 فولت تيار مستمر): 2.5 مللي أمبير

• تبديد الطاقة: 4.0 وات

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• موصلات الألياف الضوئية: نوع FSMA

• توافق المشغل: Kinetix 2000، 6000، 6200، 7000، و Ultra3000 SERCOS

• الوزن: 0.22 كجم

• الأبعاد: 3.5 × 14.0 × 14.5 سم

تكامل الأجهزة والبرامج

• دعم البرامج: تتم إدارة التهيئة والبرمجة عبر Studio 5000 Logix Designer® أو RSLogix™ 5000، باستخدام تعليمات Motion-on-SERCOS المدمجة.

• ميزات التشخيص: تُوفر مصابيح LED المدمجة حالة حلقة SERCOS في الوقت الفعلي (حالة الحلقة، حالة الوحدة، وحالة الرابط).

• التخزين غير المتطاير: يتم تخزين معلمات النظام وتكوينات المشغل داخل وحدة التحكم وتنزيلها على الوحدة 1756-M08SE عند التشغيل، مما يبسط استبدال الوحدة.

• بناء متين: تم اختباره للصدمات التشغيلية بقوة 30 جرام والاهتزاز الصناعي، مما يضمن المتانة في بيئات التصنيع ذات التشغيل المستمر.
