نظرة عامة على المنتج

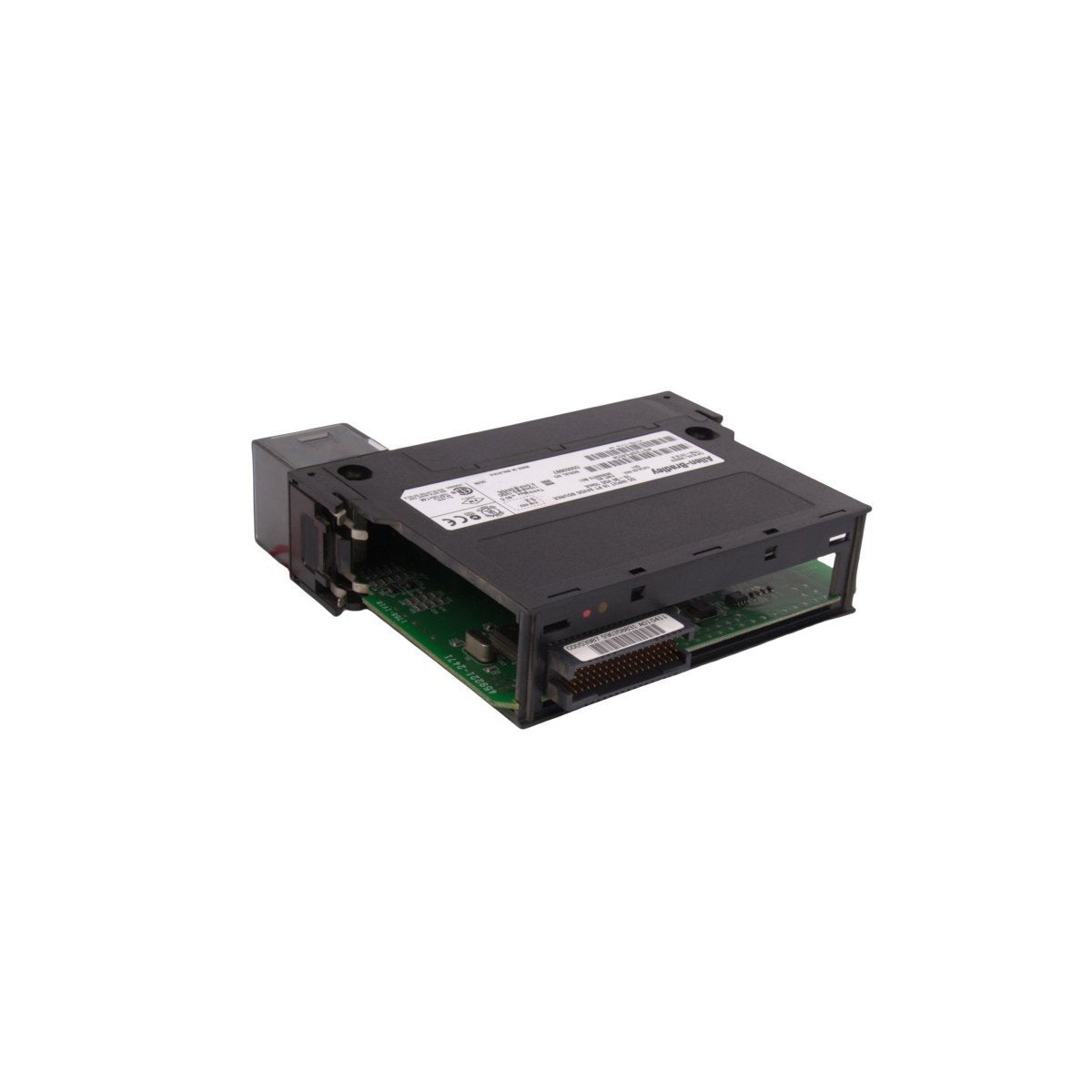

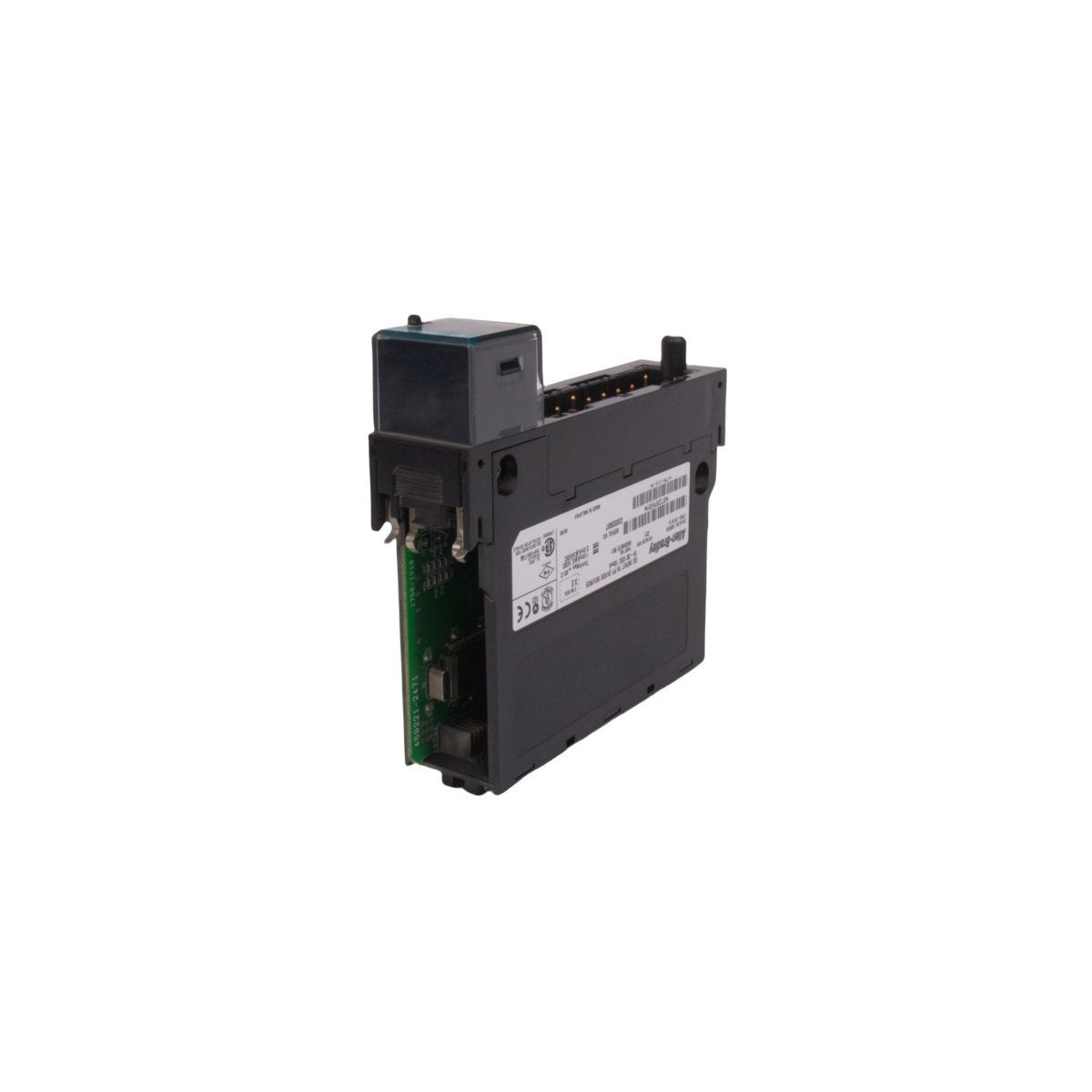

وحدة Allen-Bradley 1756-IV16 هي وحدة إدخال رقمية عالية الكثافة من نوع "sourcing" مصممة لمنصة ControlLogix. تسهل هذه الوحدة الواجهة بين الأجهزة الرقمية الميدانية وشاسيه 1756، وتوفر 16 نقطة إدخال مميزة منظمة في مجموعتين معزولتين من ثماني نقاط. بصفتها وحدة إدخال "sourcing"، فإنها تكتشف التيار المتدفق من جهاز الإدخال إلى الوحدة، مما يجعلها مثالية لتكوينات الأسلاك المحددة في بيئات الأتمتة الصناعية.

تم تصميم 1756-IV16 لتحقيق الموثوقية داخل أنظمة GuardLogix و ControlLogix البيئية، وتتميز بأوقات مرشح رقمي قابلة للتكوين من قبل المستخدم لتقليل تداخل الضوضاء الكهربائية وضمان سلامة الإشارة. تتطلب الوحدة كتلة طرفية قابلة للإزالة (RTB) - وتحديداً 1756-TBNH أو 1756-TBSH - لإجراء توصيلات آمنة من جانب الحقل.

المواصفات الفنية

• قنوات الإدخال: 16 نقطة (8 نقاط لكل مجموعة)

• فئة الجهد: 12/24V DC Sourcing

• نطاق جهد التشغيل: 10-30V DC

• جهد الإدخال الاسمي: 24V DC

• استهلاك التيار من اللوحة الخلفية: 165 مللي أمبير عند 5.1V DC؛ 2 مللي أمبير عند 24V DC

• إجمالي طاقة اللوحة الخلفية: 0.61 وات

• الحد الأقصى لتبديد الطاقة: 5.1 وات عند 60 درجة مئوية

• التبديد الحراري: 18.47 BTU/ساعة

• الجهد في حالة الإيقاف (حد أقصى): 5V DC

• التيار في حالة الإيقاف (حد أقصى): 1.5 مللي أمبير

• التيار في حالة التشغيل (حد أدنى): 2 مللي أمبير عند 10V DC

• التيار في حالة التشغيل (حد أقصى): 10 مللي أمبير عند 30V DC

• مقاومة الإدخال (حد أقصى): 3.2 كيلو أوم عند 30V DC

• تيار الاندفاع: 250 مللي أمبير

• جهد العزل المستمر: 250 فولت (نوع العزل الأساسي)

خصائص تأخير الإشارة

توفر 1756-IV16 ترشيحًا قابلًا للتعديل للأجهزة والبرامج لتحسين أوقات الاستجابة بناءً على متطلبات التطبيق:

• تأخير من الإيقاف إلى التشغيل: تأخير الأجهزة 280 ميكروثانية (اسمي) / 1 مللي ثانية (حد أقصى) بالإضافة إلى أوقات ترشيح قابلة للتحديد من قبل المستخدم تتراوح بين 0 مللي ثانية، 1 مللي ثانية، أو 2 مللي ثانية.

• تأخير من التشغيل إلى الإيقاف: تأخير الأجهزة 540 ميكروثانية (اسمي) / 2 مللي ثانية (حد أقصى) بالإضافة إلى أوقات ترشيح قابلة للتحديد من قبل المستخدم تتراوح بين 1 مللي ثانية، 2 مللي ثانية، 9 مللي ثانية، أو 18 مللي ثانية.

التثبيت والامتثال

تم تصميم هذه الوحدة للتركيب في أي فتحة من شاسيه ControlLogix 1756. تتميز بغطاء مفتوح ومصنفة للتشغيل في درجات حرارة تتراوح من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت). يسمح عامل الشكل المدمج (14.5 × 13.2 × 3.3 سم) والتصميم خفيف الوزن (0.2 كجم) بالاستخدام الفعال لمساحة الخزانة في بنى PLC المعقدة.
