نظرة عامة على المنتج

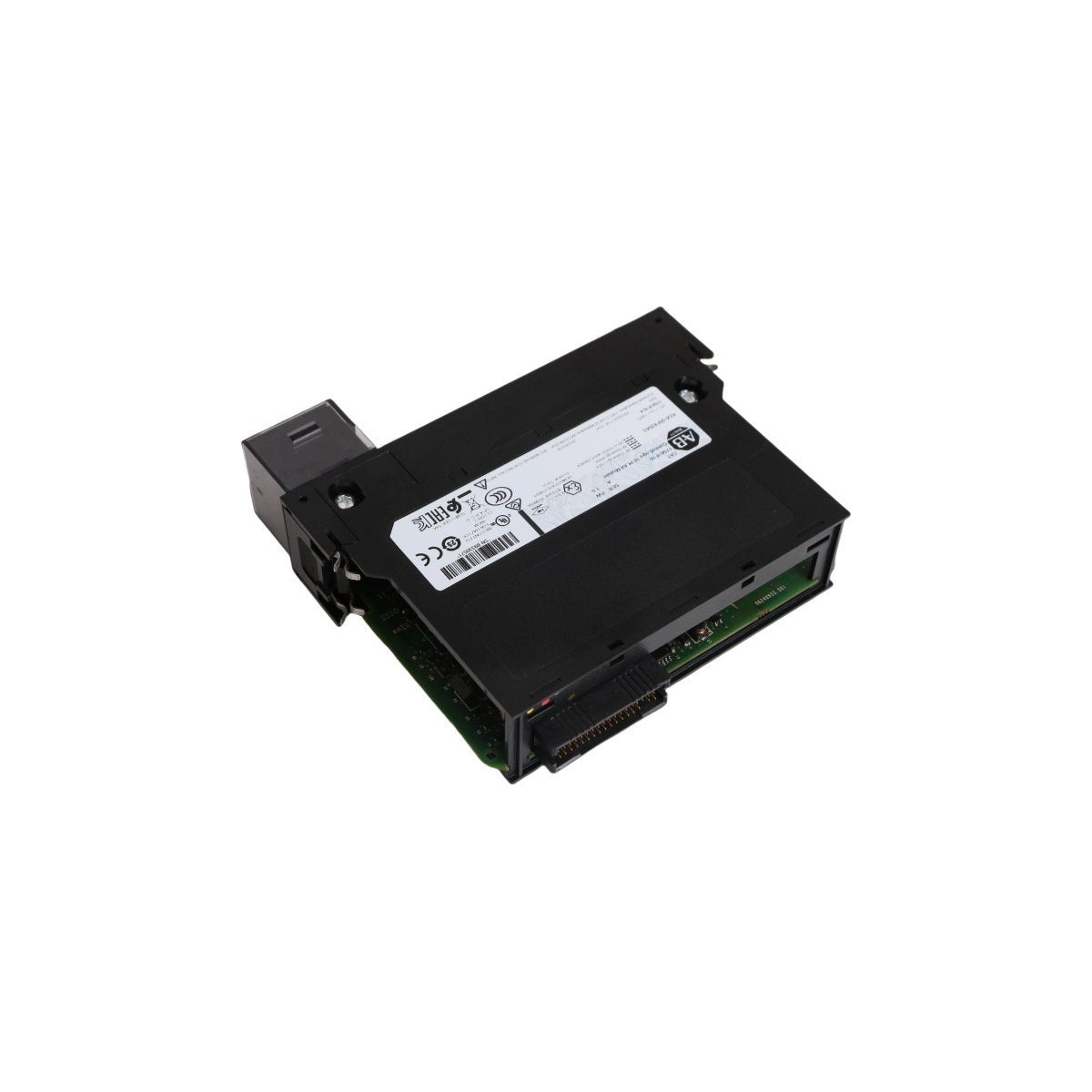

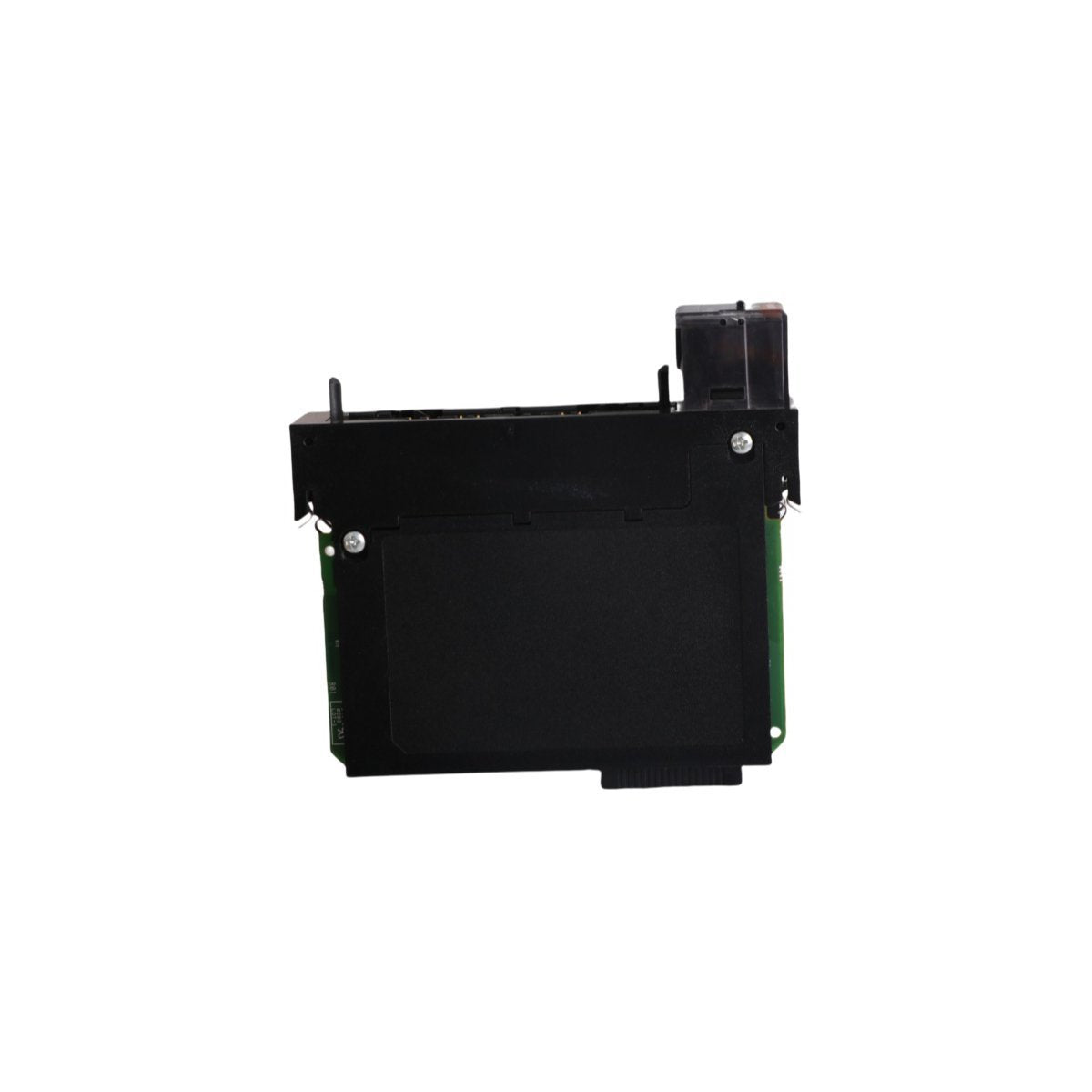

وحدة Allen-Bradley 1756-IF16 هي وحدة إدخال تناظري عالية الكثافة مصممة لمنصة ControlLogix، وتوفر 16 قناة أحادية الطرف أو 8 قنوات تفاضلية لاكتساب البيانات بدقة. تعمل هذه الوحدة كواجهة احترافية لتحويل إشارات المجال المستمرة إلى بيانات رقمية لوحدة التحكم. وهي تدعم مجموعة متنوعة من أنواع الإشارات، بما في ذلك نطاقات الجهد ±10 فولت وحلقات التيار 0-20 مللي أمبير. صُممت 1756-IF16 لبيئات العمليات عالية السرعة، وتستخدم تقنية Producer/Consumer من Rockwell Automation لبث المعلومات الحساسة للوقت عبر اللوحة الخلفية إلى وحدات تحكم متعددة في وقت واحد، مما يضمن أداءً حتميًا في بنى الأتمتة المعقدة.

الخصائص التقنية

تتميز 1756-IF16 بدقة قياسها ومجموعة أدوات التشخيص المدمجة:

معالجة الإشارات متعددة البروتوكولات الوحدة قادرة على معالجة نطاقات إدخال مختلفة، بما في ذلك ±10 فولت، 0-10 فولت، 0-5 فولت، و 0-20 مللي أمبير / 4-20 مللي أمبير. تتيح هذه المرونة للمهندسين توحيد نوع واحد من أجهزة الإدخال/الإخراج لأجهزة استشعار متنوعة، مثل محولات الضغط، ومقاييس التدفق، ومرسلات درجة الحرارة.

دقة واستقرار فائقين بدقة أساسية تبلغ ±0.1% من النطاق الكامل، توفر 1756-IF16 القياس عالي الدقة المطلوب لعمليات الدفع والمعالجة الكيميائية الحساسة. تتضمن الوحدة ترشيحًا متطورًا على اللوحة (1 هرتز إلى 60 هرتز) للتخلص من التداخل الكهرومغناطيسي والضوضاء الكهربائية، مما يضمن قراءات مستقرة في البيئات الصناعية الثقيلة.

تشخيصات النظام المتقدمة لتقليل وقت التوقف عن الصيانة، تتميز 1756-IF16 بتشخيصات مدمجة تتضمن الكشف عن النطاق الزائد/النطاق الناقص والكشف عن الأسلاك المفتوحة لحلقات التيار. كما أنها تدعم التشفير الإلكتروني، الذي يمنع الإدخال العرضي لنوع وحدة غير صحيح أثناء الاستبدال في الموقع، مما يحمي تكوين النظام.

تكامل هيكل فعال تم تصميم الوحدة للتبديل السريع (الإزالة والإدخال أثناء التشغيل)، مما يسمح بالصيانة دون إيقاف تشغيل هيكل ControlLogix بالكامل. تتطلب كتلة طرفية قابلة للإزالة (RTB) من نوع 1756-TBNH أو 1756-TBSH للأسلاك الجانبية للمجال، مما يوفر نقطة اتصال نظيفة وآمنة للكابلات عالية الكثافة.

المواصفات الفنية

• الماركة: Allen-Bradley / Rockwell Automation

• رقم الموديل: 1756-IF16

• نوع الوحدة: وحدة إدخال تناظري (A/I)

• السلسلة: ControlLogix

• المدخلات: 16 أحادية الطرف، 8 تفاضلية، أو 4 تفاضلية (عالية السرعة)

• نطاقات الإشارة: ±10.5 فولت، 0-10.5 فولت، 0-5.25 فولت، 0-21 مللي أمبير

• الدقة: 16 بت

• الدقة الأساسية: الجهد: 0.1% / التيار: 0.1%

• تبديد الطاقة: 2.3 واط (حد أقصى)

• تيار اللوحة الخلفية: 150 مللي أمبير عند 5.1 فولت / 120 مللي أمبير عند 24 فولت

• الوزن: 0.35 كجم

• الأبعاد: 23.3 × 18.2 × 5.3 سم

مجالات التطبيق

تُعد Allen-Bradley 1756-IF16 معيارًا للمراقبة الدقيقة في مختلف الصناعات:

• الصناعات الكيميائية والتكرير: تتبع معدلات الضغط والتدفق في الوقت الفعلي في البيئات المتقلبة.

• الصناعات الدوائية: ضمان الالتزام الصارم بمعايير درجة الحرارة والرطوبة أثناء الإنتاج على دفعات.

• معالجة المياه: مراقبة مستشعرات المستوى وتركيزات الجرعات الكيميائية.

• توليد الطاقة: تجميع التغذية الراجعة التناظرية من أنظمة التوربينات والمراجل المساعدة.
