نظرة عامة على المنتج

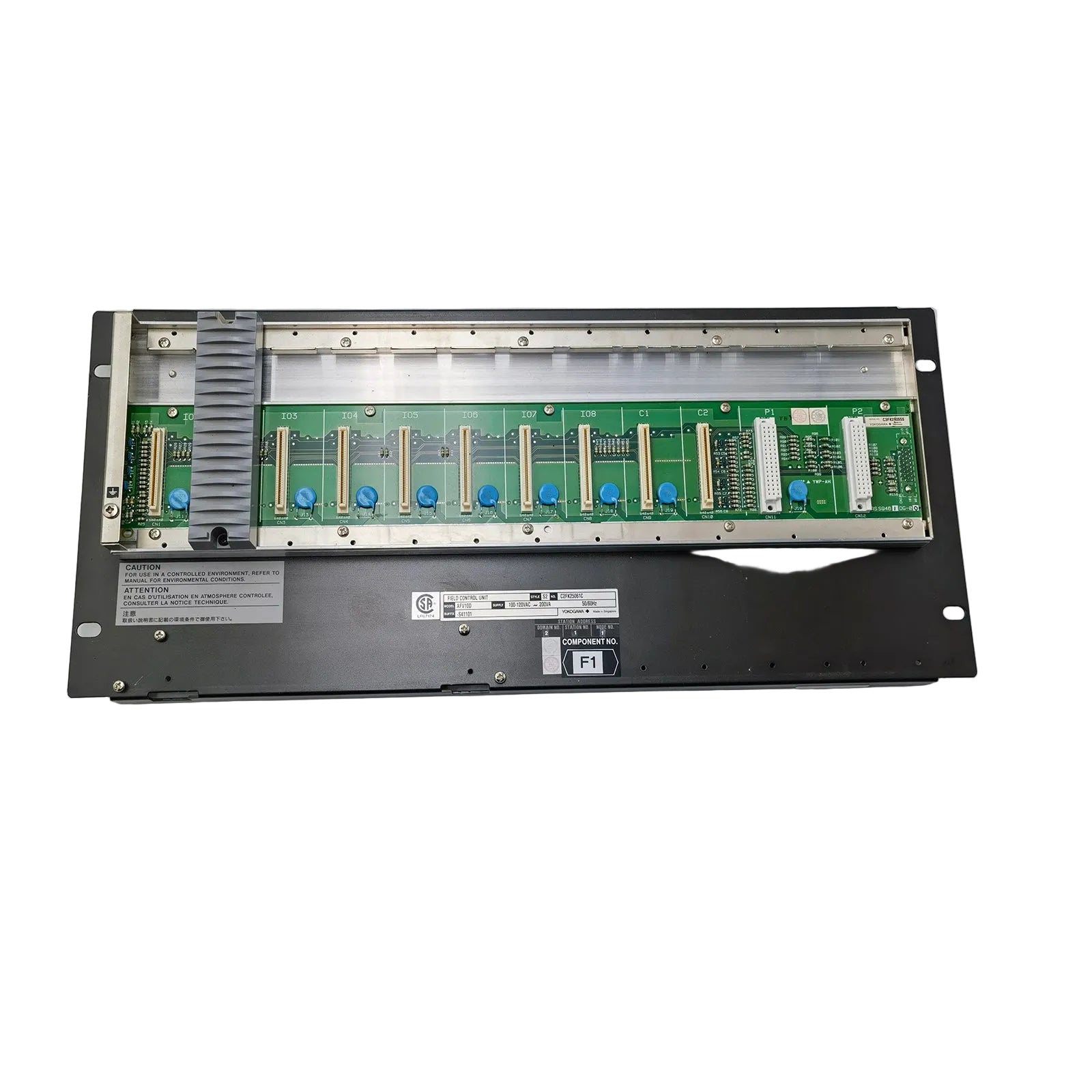

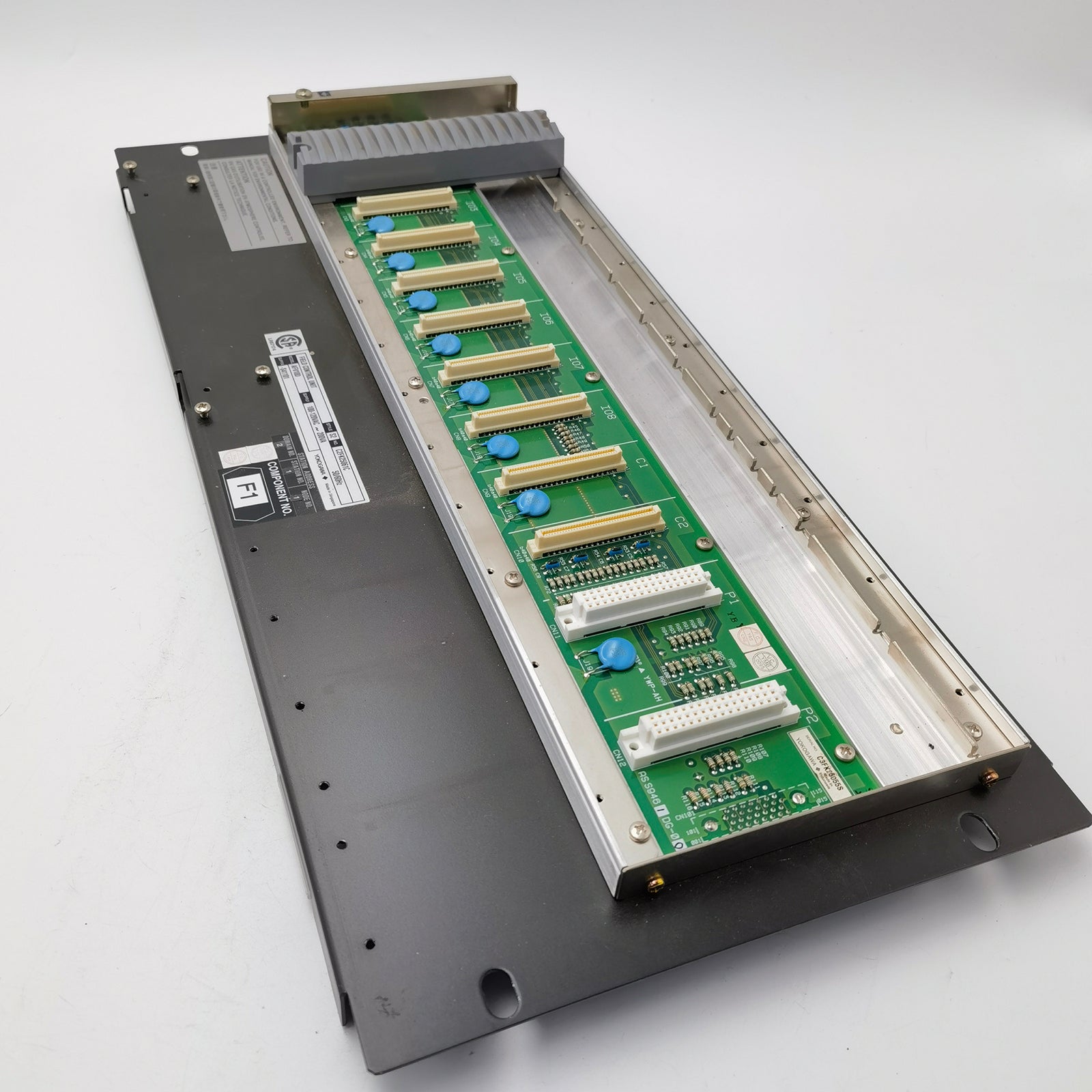

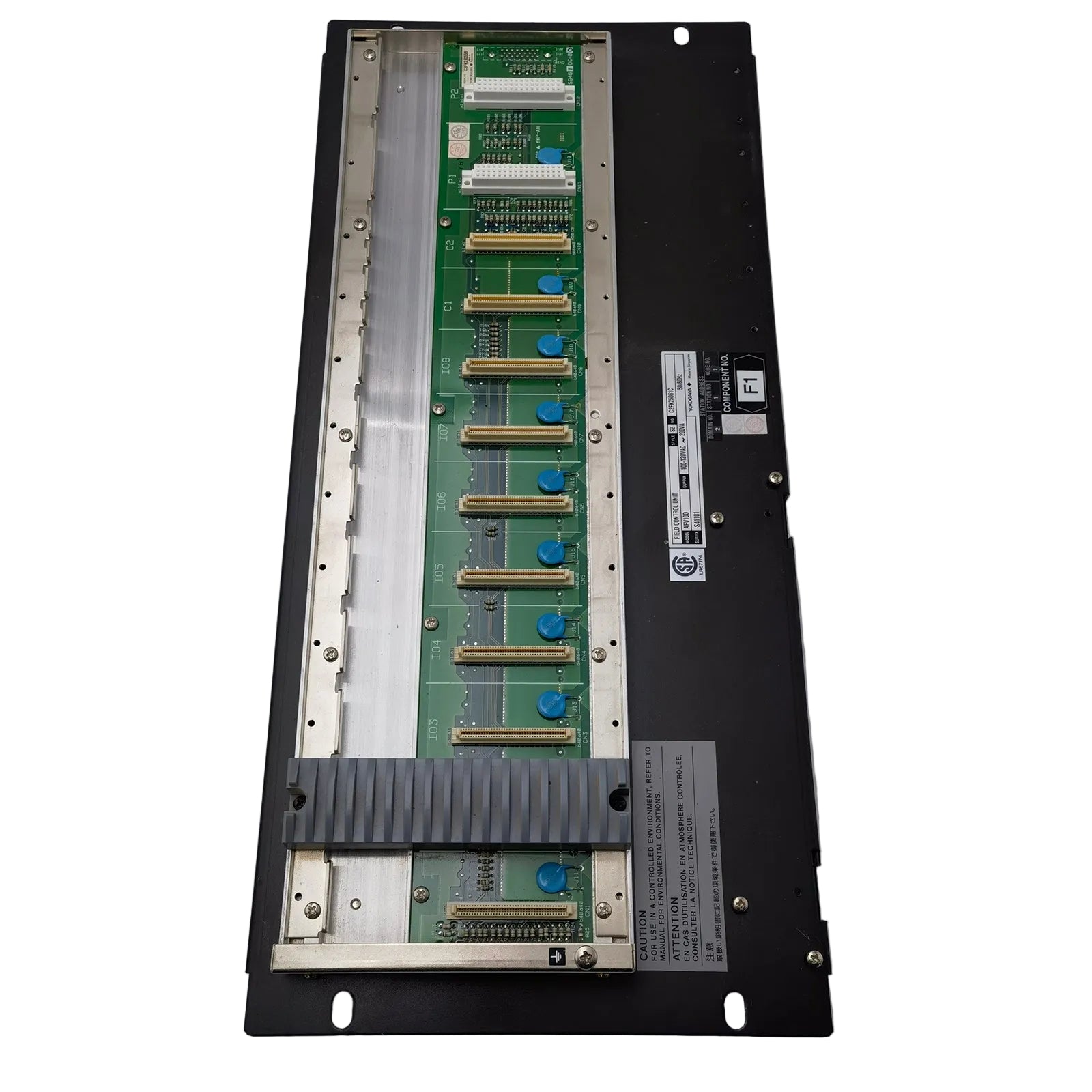

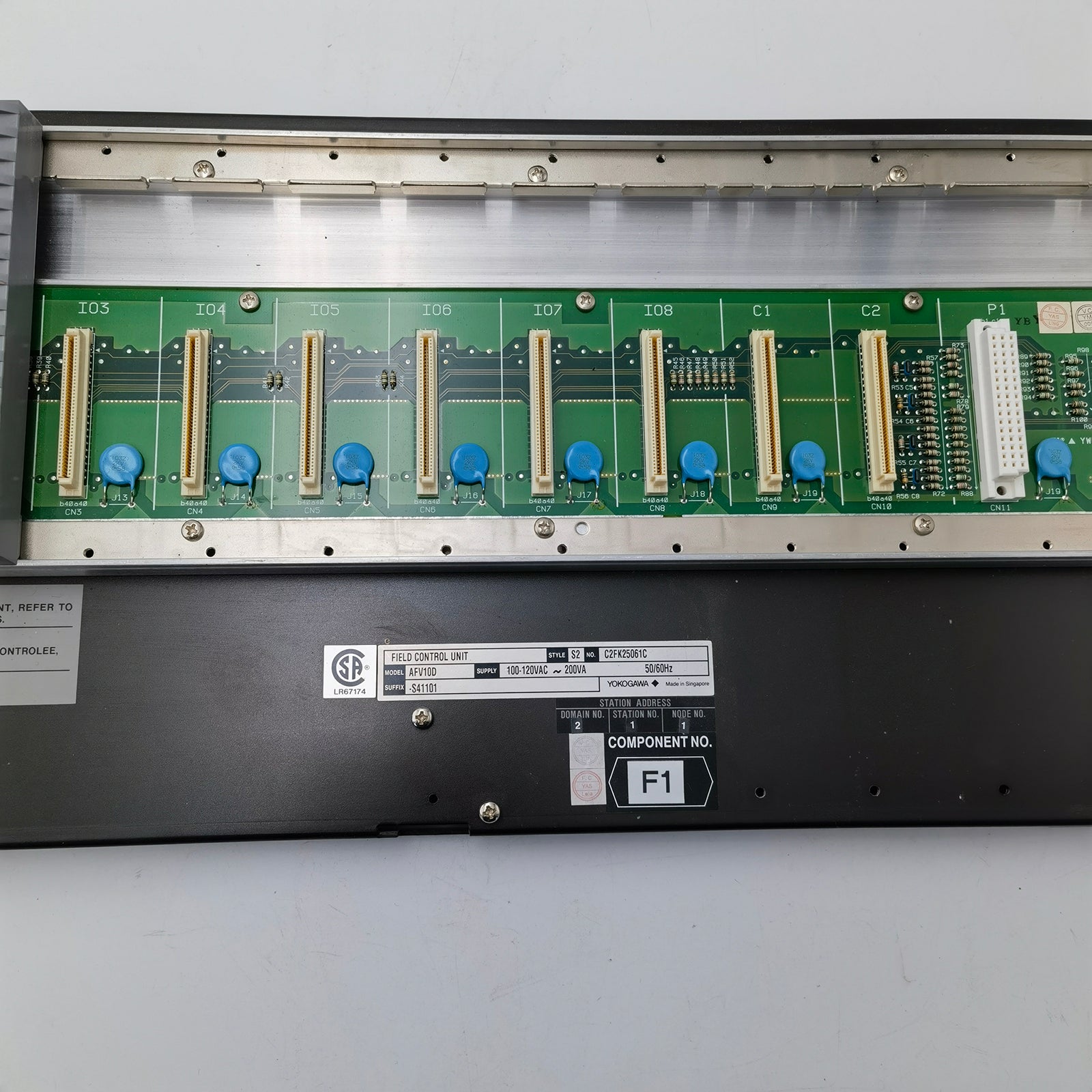

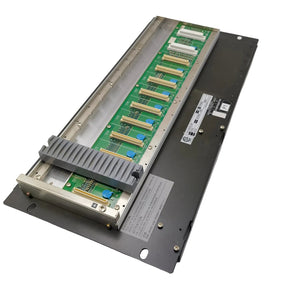

يمثل جهاز Yokogawa AFV10D-S41101 الذكاء الأساسي للمعالجة في بنية التحكم CENTUM VP. تم تصميم وحدة التحكم الميدانية المزدوجة (FCU) هذه خصيصًا لاستضافة وظائف التحكم LFS1500، وإدارة مهام التشغيل الآلي المعقدة من خلال بروتوكول الاتصال عالي السرعة Vnet/IP. تم تصميم الوحدة لتثبيتها في رف مقاس 19 بوصة، وتوفر منصة قوية لتكامل FIO (إدخال/إخراج شبكة المجال). غرضها الأساسي هو ضمان عمليات خالية من التوقف عن طريق استخدام بنية أجهزة داخلية زائدة عن الحاجة بالكامل، بما في ذلك إمدادات طاقة ومعالجات مزدوجة زائدة عن الحاجة، مما يسمح بتجاوز الفشل بسلاسة في حالة وجود خطأ في الأجهزة.

البنية التحتية للأجهزة والمعلمات الأساسية

توضح المواصفات التالية الملف الكهربائي والفيزيائي لتجميع وحدة التحكم AFV10D-S41101.

• تكوين التكرار: مزدوج بالكامل (وحدة المعالجة المركزية، Vnet/IP، ومصدر الطاقة)

• بروتوكول الشبكة: Vnet/IP (قائم على إيثرنت 1 جيجابت في الثانية)

• وظائف التحكم: منطق محطة التحكم الميدانية LFS1500 متكامل

• جهد الإدخال: 100 فولت إلى 120 فولت تيار متردد (أحادي الطور)

• تحمل التردد: 50/60 هرتز

• استهلاك الطاقة: 200 فولت أمبير

• معيار التركيب: قابل للتركيب في رف مقاس 19 بوصة

• النطاق الحراري للتشغيل: 0 إلى 55 درجة مئوية

• الكتلة الكلية للوحدة: 0.9 كجم (900 جرام)

• الأبعاد الفيزيائية: 203 ملم × 146 ملم × 51 ملم

• إمكانية الاتصال بالمدخلات/المخرجات: يدعم الاتصال المباشر بعقد FIO المحلية والبعيدة

حالات الاستخدام التشغيلي

تعد وحدة التحكم الميدانية هذه الخيار المفضل للمشاريع الصناعية واسعة النطاق التي تتطلب أعلى مستويات السلامة الوظيفية والتوافر.

• التحكم المستمر في العمليات: مثالي للمصافي ومصانع البتروكيماويات حيث يمكن أن يؤدي فشل وحدة التحكم إلى خسارة مالية كبيرة أو مخاطر على السلامة.

• تنفيذ المنطق المعقد: يستخدم في مرافق توليد الطاقة لإدارة حلقات PID عالية السرعة وتسلسلات التعشيق المعقدة.

• إدارة المدخلات/المخرجات الموزعة: يعمل كدماغ مركزي لإدارة المئات من النقاط الرقمية والتناظرية الموزعة عبر أقسام المصنع المختلفة عبر Vnet/IP.

• تحديث النظام: غالبًا ما يستخدم كترقية مباشرة لأنظمة CENTUM الأقدم للانتقال نحو شبكات المصانع الحديثة القائمة على إيثرنت.

الأسئلة الشائعة

س: ماذا يشير اللاحقة "S41101" على وجه التحديد لهذا الطراز؟

ج: يحدد رمز اللاحقة بنية الأجهزة: "S" للنوع القياسي، "4" لـ Vnet/IP المزدوج الزائد عن الحاجة والطاقة، "1" لإدخال التيار المتردد 100-120 فولت، و"1" الأخير يؤكد تضمين ترخيص برنامج التحكم LFS1500.

س: هل يمكن لهذه الوحدة التعامل مع وحدات الإدخال/الإخراج التناظرية والرقمية؟

ج: نعم، تم تصميم AFV10D للتفاعل مع المجموعة الكاملة من وحدات Yokogawa FIO، مما يسهل معالجة إشارات 4-20mA، والمزدوجات الحرارية، والإشارات المنفصلة 24V DC.

س: هل من الممكن إجراء صيانة على مصدر الطاقة أثناء تشغيل الوحدة؟

ج: نظرًا لأن هذا الطراز مهيأ لطاقة مزدوجة زائدة عن الحاجة، فمن الممكن استبدال وحدة طاقة معيبة بينما يظل النظام مزودًا بالطاقة وتستمر العملية في العمل.

س: كيف يعمل Vnet/IP على تحسين الأداء مقارنة بشبكات التحكم القديمة؟

ج: يوفر Vnet/IP العمود الفقري بسرعة 1 جيجابت في الثانية، مما يزيد بشكل كبير من إنتاجية البيانات ويقلل من زمن الوصول مقارنة بحافلات التحكم التقليدية الاحتكارية، وهو أمر ضروري لعمليات نشر DCS واسعة النطاق.

س: هل تأتي الوحدة مع أجهزة التركيب؟

ج: تم تصميم هذا الطراز المحدد لرف قياسي مقاس 19 بوصة. بينما يتم دمجها في تصميم الهيكل، قد تكون هناك حاجة إلى قضبان جانبية إضافية أو خزانات متخصصة حسب معيار التثبيت في منشأتك.
