نظرة عامة على المنتج

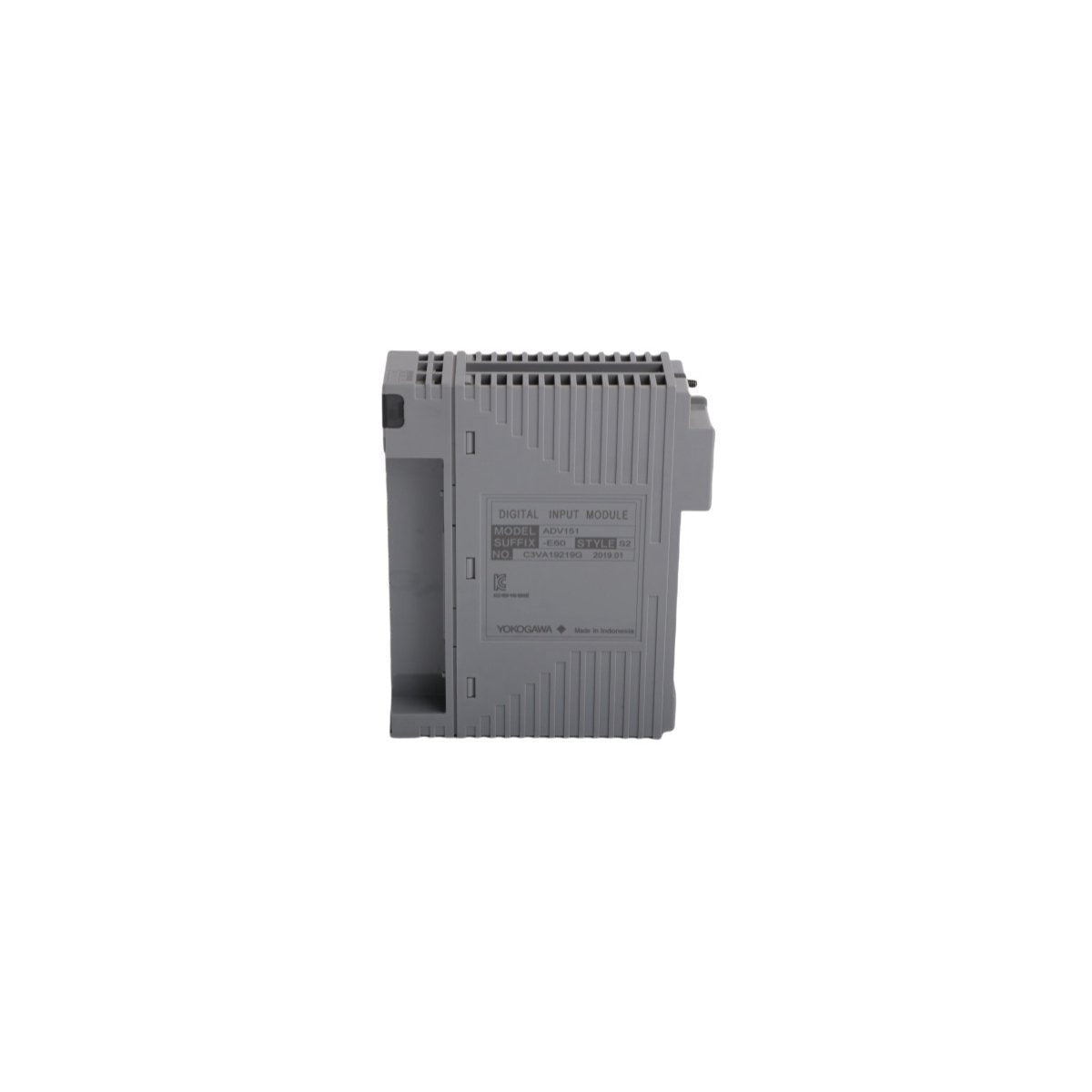

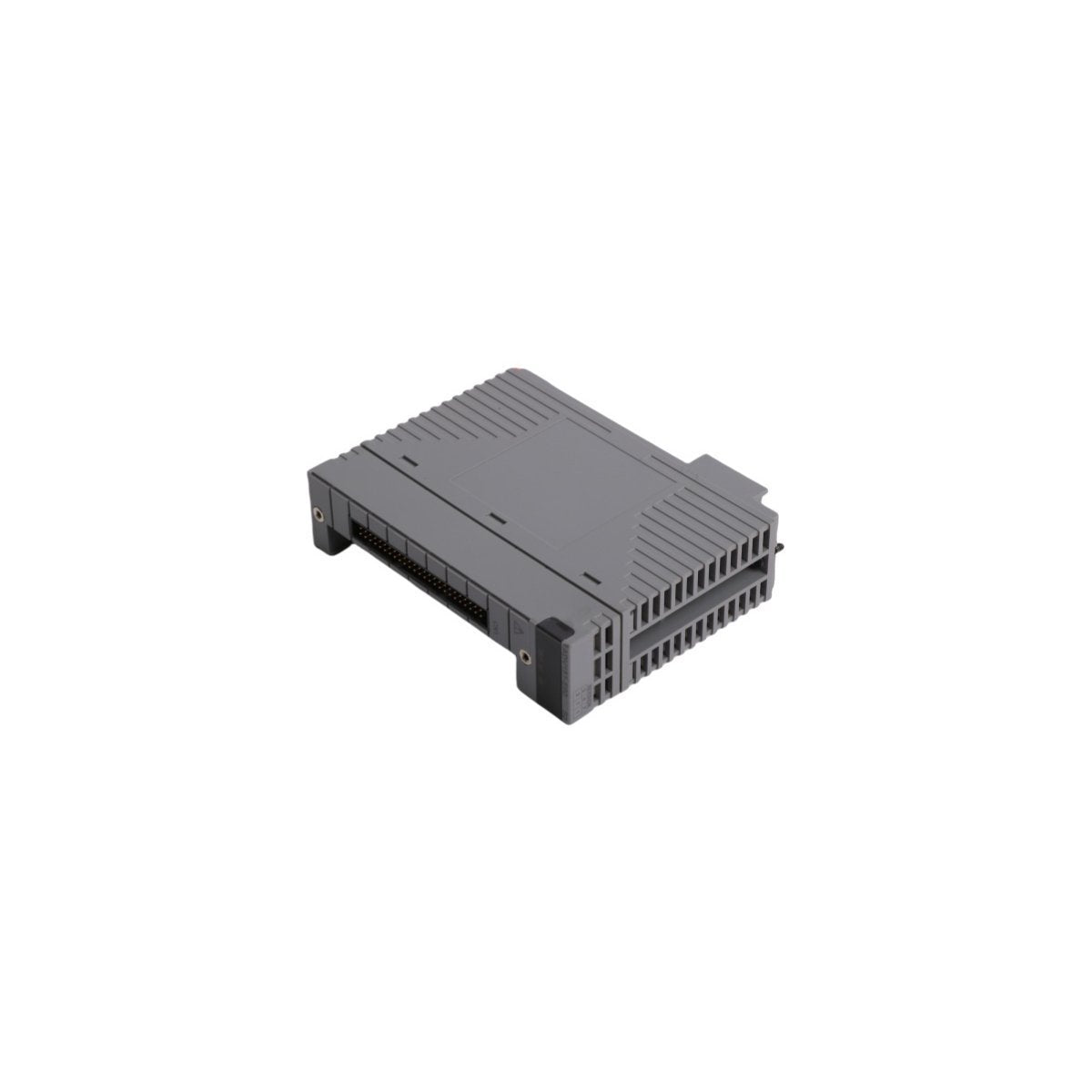

وحدة Yokogawa ADV151-E60 S2 هي وحدة إدخال رقمية عالية الكثافة مصممة خصيصًا لهندسة FIO (الإدخال/الإخراج للشبكة الميدانية) ضمن نظام التحكم الموزع CENTUM VP. تعمل هذه الوحدة كواجهة أساسية للحصول على إشارات الحالة المنفصلة من المعدات الميدانية، مثل مفاتيح الحد، ووصيلات الترحيل، وأزرار الضغط. تتميز ADV151-E60 S2 بـ 32 قناة معزولة، وتقوم بترجمة الظروف الميدانية الثنائية إلى بيانات رقمية لمحطة التحكم الميدانية، مما يضمن المراقبة الحتمية والتحكم في التسلسل في البيئات الصناعية المعقدة. تضمن هندستها اليابانية القوية استقرارًا طويل الأمد ومعالجة إشارات عالية السرعة للأتمتة الحيوية للمهام.

الخصائص التقنية

تتميز ADV151-E60 S2 بكثافة قنواتها الفائقة وسلامة الإشارة:

اكتساب رقمي عالي الكثافة مع 32 قناة إدخال مستقلة موضوعة في عامل شكل نحيف ومدمج، تعمل هذه الوحدة على تحسين مساحة رف الخزانة. تسمح هذه الكثافة العالية بالمراقبة المركزية للنقاط الجانبية الميدانية الواسعة، مما يقلل من المساحة المادية الإجمالية للنظام الفرعي للإدخال/الإخراج في نظام التحكم الموزع (DCS).

تكييف وعزل الإشارة المتقدم لضمان التشغيل الموثوق به في بيئات المصانع الصاخبة كهربائيًا، تتميز الوحدة بعزل غلفاني قوي بين الدائرة الجانبية الميدانية والدائرة الجانبية للنظام. يمنع هذا التصميم حلقات الأرض ويخفف من تأثير التداخل الكهرومغناطيسي (EMI)، مما يحافظ على دقة البيانات العالية لأنظمة التعشيق والسلامة وأنظمة الإنذار.

المتانة والموثوقية الصناعية مصممة للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع في الظروف الصناعية القاسية، الوحدة مصنفة للاستخدام عبر مجموعة واسعة من الظروف البيئية. تخضع كل قناة من قنواتها الـ 32 لاختبارات صارمة للحفاظ على معدل خطأ منخفض، مما يوفر التوفر العالي المطلوب لقطاعات مثل النفط والغاز أو توليد الطاقة.

تكامل FIO السلس تتكامل ADV151-E60 S2 بسهولة مع أنظمة CENTUM VP الحالية. وهي تدعم التبديل السريع في التكوينات المتكررة، مما يسمح بصيانة الأجهزة دون مقاطعة التحكم في العملية. يضمن معدل إدخال الوحدة القياسي 24 فولت تيار مستمر التوافق مع غالبية أجهزة الاستشعار والمفاتيح الصناعية.

المواصفات التقنية

• العلامة التجارية: يوكوجاوا

• رقم الموديل: ADV151-E60 S2

• نوع المنتج: وحدة إدخال رقمية

• القنوات: 32 (معزولة)

• جهد الإدخال المقدر: 24 فولت تيار مستمر

• توافق النظام: نظام CENTUM VP / CS 3000 FIO

• نوع إشارة الإدخال: تلامس جاف / نبضة جهد

• الوزن: 0.26 كجم

• الأبعاد: 3.2 × 10.6 × 12.9 سم

• المنشأ: اليابان

مجالات التطبيق

تعد Yokogawa ADV151-E60 S2 عنصرًا أساسيًا في قطاعات التحكم في العمليات عالية الموثوقية، بما في ذلك:

• تكرير النفط والغاز: مراقبة مواضع صمامات المجمع ومحفزات إيقاف التشغيل الآمن.

• التصنيع الكيميائي: تتبع تسلسل الأحداث وحالات تعشيق المفاعل.

• توليد الطاقة: دمج إشارات التلامس المساعدة من القواطع ومرحلات الحماية.

• المياه والصرف الصحي: توحيد مدخلات الحالة من محطات الضخ الموزعة ومفاتيح العوامة.
