نظرة عامة على المنتج

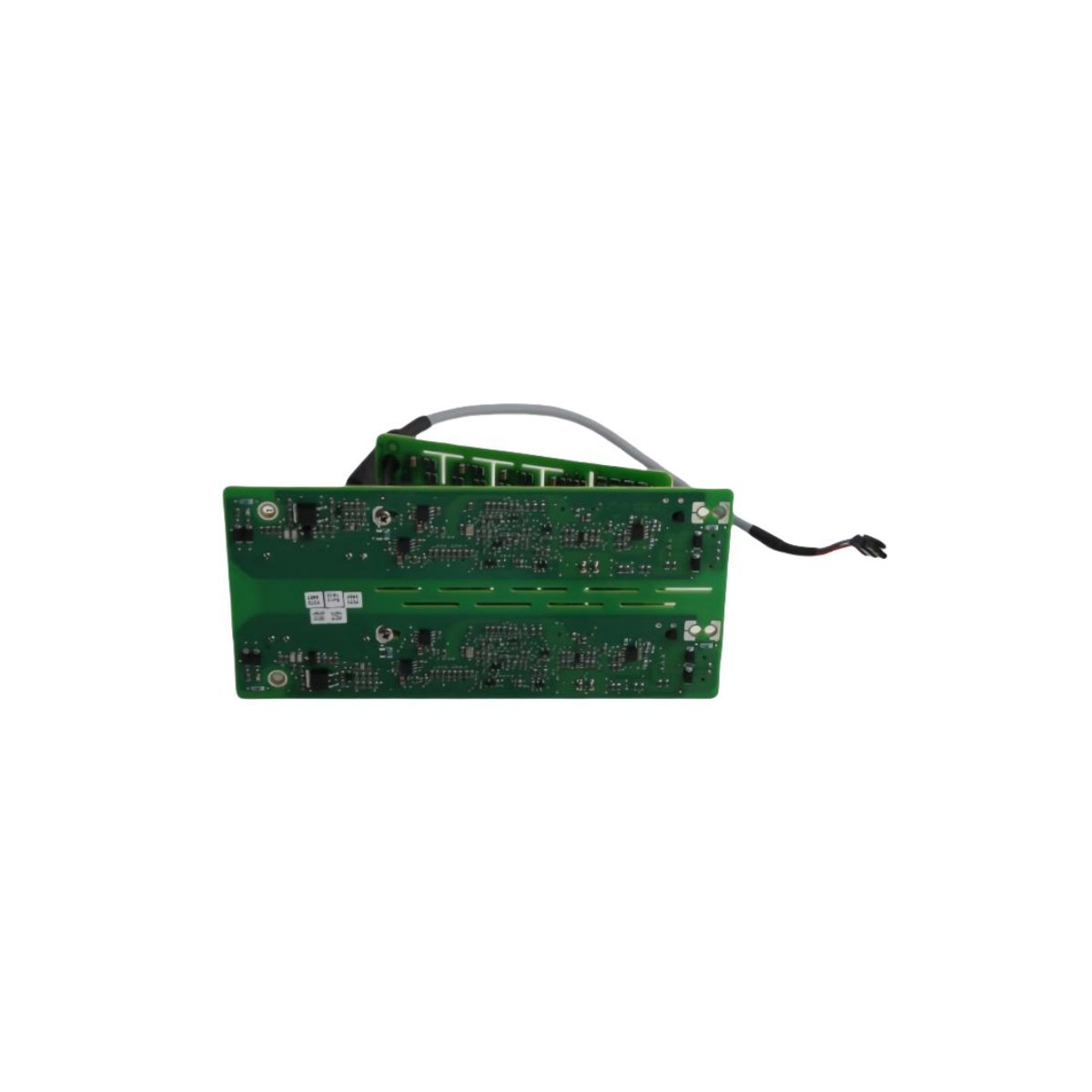

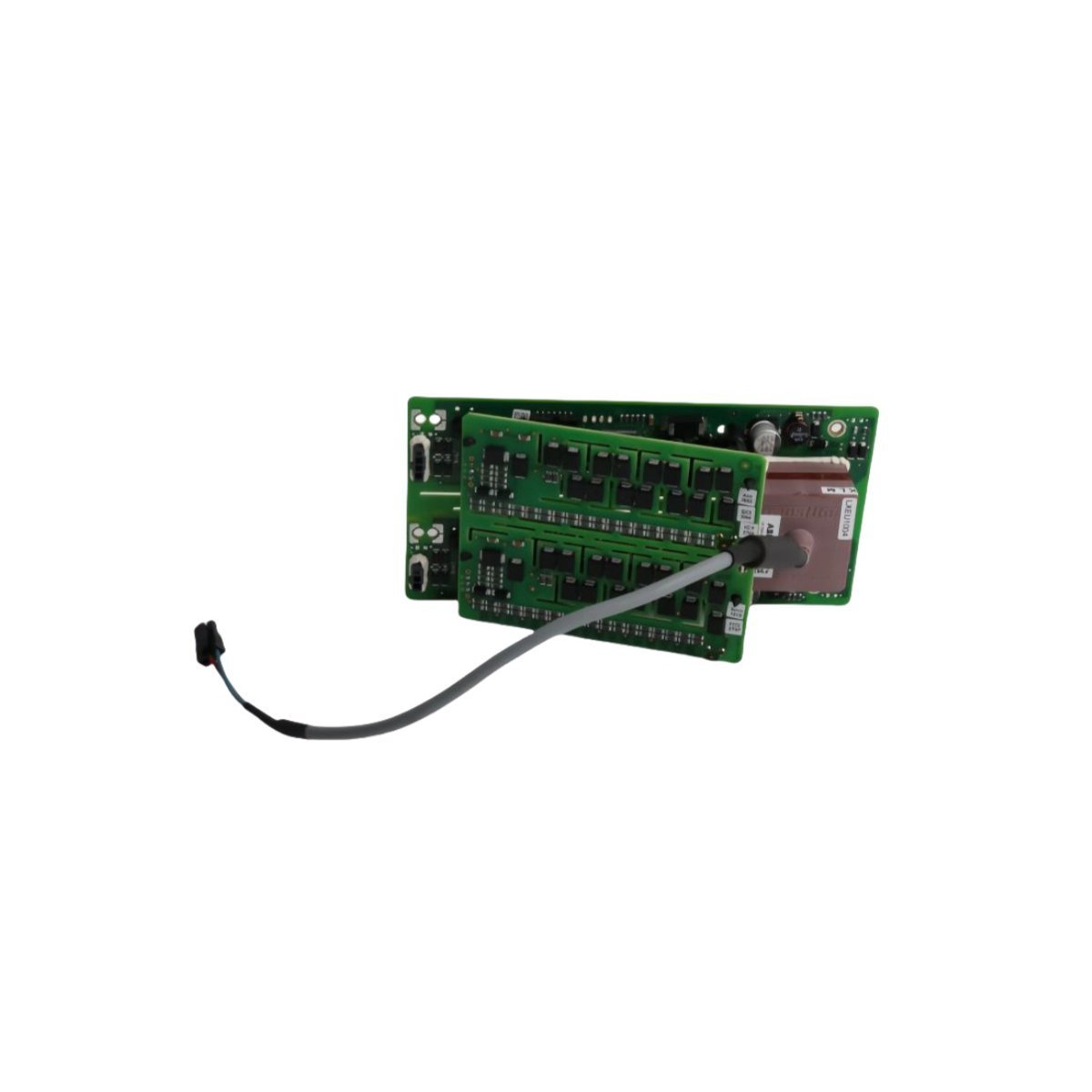

لوحة ABB XZC825A102 (رقم القطعة: 3BHE036346R0102) هي لوحة دوائر صناعية عالية الأداء مصممة لمنصات التحكم Advant OCS و 800xA. تم تصميم هذه الوحدة خصيصًا لمعالجة الإشارات عالية السرعة واكتساب البيانات في الوقت الفعلي في بيئات أنظمة التحكم الموزعة (DCS) المتطلبة. إنها تتفوق في التطبيقات التي يكون فيها وقت الاستجابة السريع إلزاميًا، وتتميز بدورة تحديث قياس نموذجية تقل عن 40 مللي ثانية.

تعمل لوحة الدوائر هذه كواجهة حيوية في حلقات التشغيل الآلي المعقدة، خاصة في إلكترونيات الطاقة، وأنظمة الإثارة، والتصنيع على نطاق واسع. تعطي بنيتها الأولوية لنقاء الإشارة وطول عمر الأجهزة، مما يجعلها عنصرًا أساسيًا للمرافق التي تنتقل إلى بنى تحكم أكثر استجابة ودمجًا رقميًا.

المواصفات الفنية

• الشركة المصنعة: ABB

• رقم الموديل: XZC825A102

• رقم القطعة/الطلب: 3BHE036346R0102

• وقت تحديث القياس: < 40 مللي ثانية (نموذجي)

• الجهد المقنن (Veff): 250 فولت (متوافق مع EN 50020)

• جهد عدم التحميل (Uo): ≤ 21 فولت

• تحديد التيار الإلكتروني (Ik): ≤ 28.5 مللي أمبير

• الحمل المتصل (Pa): 600 مللي واط

• نوع العزل: عزل كهربائي لكل قناة

• الوزن: 0.1 كجم

• الأبعاد: 22.7 × 12.9 × 1.3 سم

• المنشأ: السويد

الخصائص الوظيفية الرئيسية

الاستجابة في الوقت الفعلي

تم تحسين XZC825A102 لأداء زمن انتقال منخفض. يتيح تردد التحديث الذي يقل عن 40 مللي ثانية لنظام التحكم التفاعل فورًا تقريبًا مع تقلبات العملية. هذا متطلب حاسم للتحكم المتزامن في الآلات وإلكترونيات الطاقة عالية التردد حيث يمكن أن تؤدي الإشارات المتأخرة إلى عدم استقرار المعدات.

تحسين سلامة الإشارة والسلامة

الميزة الأساسية لـ 3BHE036346R0102 هي عزلها الكهربائي لكل قناة. من خلال فصل كل مسار إشارة كهربائيًا، تمنع اللوحة تداخل القنوات المتقاطعة وحلقات الأرض. علاوة على ذلك، يضمن الامتثال لمعايير EN 50020 أن الوحدة يمكنها العمل بأمان في بيئات 250 فولت، مما يوفر حماية قوية لكل من اللوحة الخلفية للنظام وأجهزة القياس الميدانية.

حماية ذكية من التيار الزائد

لحماية شبكة التحكم الأوسع، تتضمن اللوحة تحديدًا إلكترونيًا نشطًا للتيار. عن طريق تقييد التيار إلى ≤ 28.5 مللي أمبير، تمنع الوحدة الأعطال الكهربائية المحلية من الانتشار عبر النظام. تُكمل هذه الحماية ملف استهلاك طاقة منخفض يبلغ 600 مللي واط فقط، مما يعزز كفاءة الطاقة ويقلل من الإجهاد الحراري داخل خزانة التحكم.

تطبيق وتكامل النظام

مصممة لسلسلة Advant OCS و 800xA، تتكامل XZC825A102 بسلاسة مع أدوات الهندسة القياسية من ABB. يسمح تصميمها الرقيق وخفيف الوزن بالتركيب عالي الكثافة في رفوف DCS القياسية. تشمل سيناريوهات النشر النموذجية أنظمة التحكم في التوربينات، ومراقبة العمليات الكيميائية، وخلايا التصنيع المتطورة حيث يكون التوقيت الدقيق أمرًا بالغ الأهمية.
