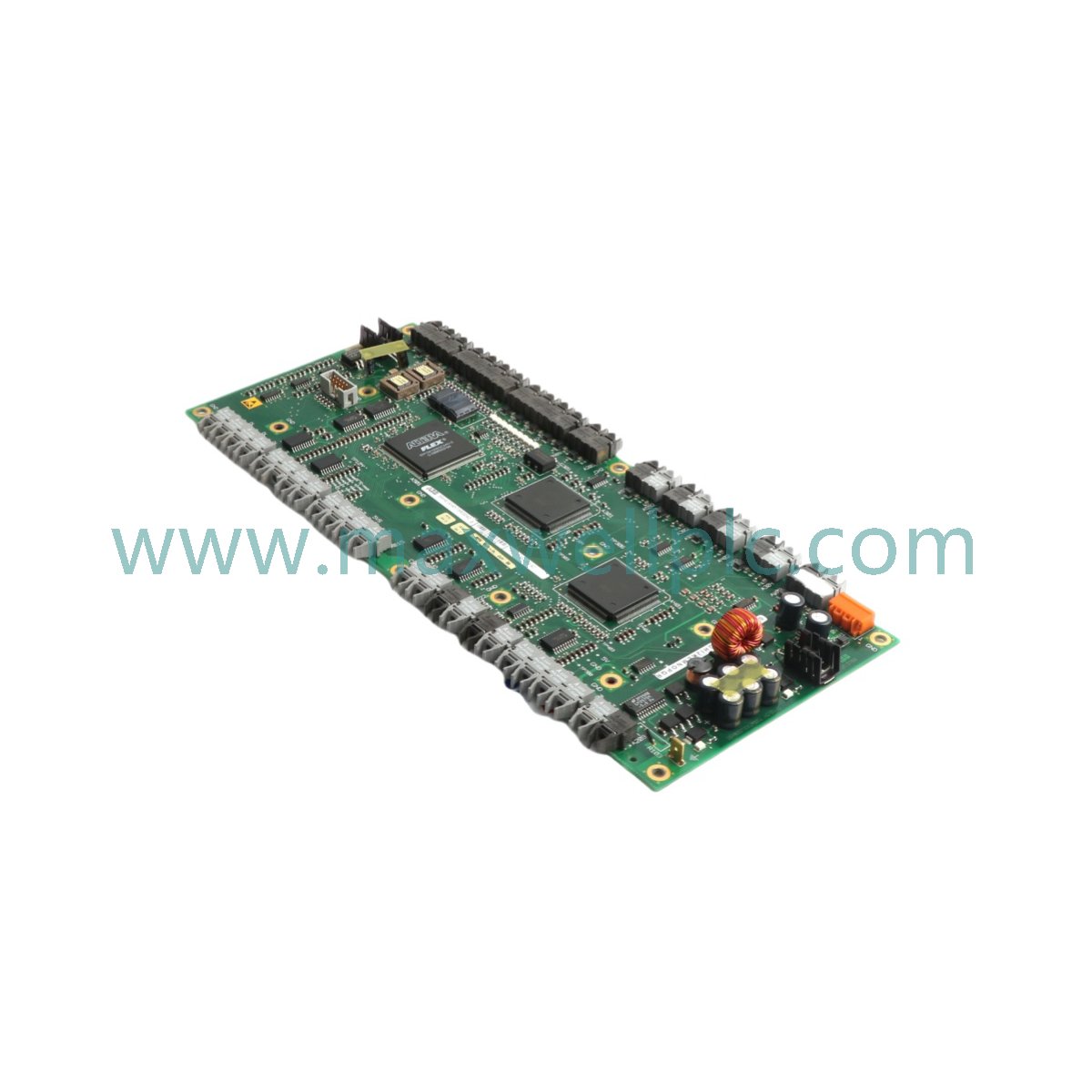

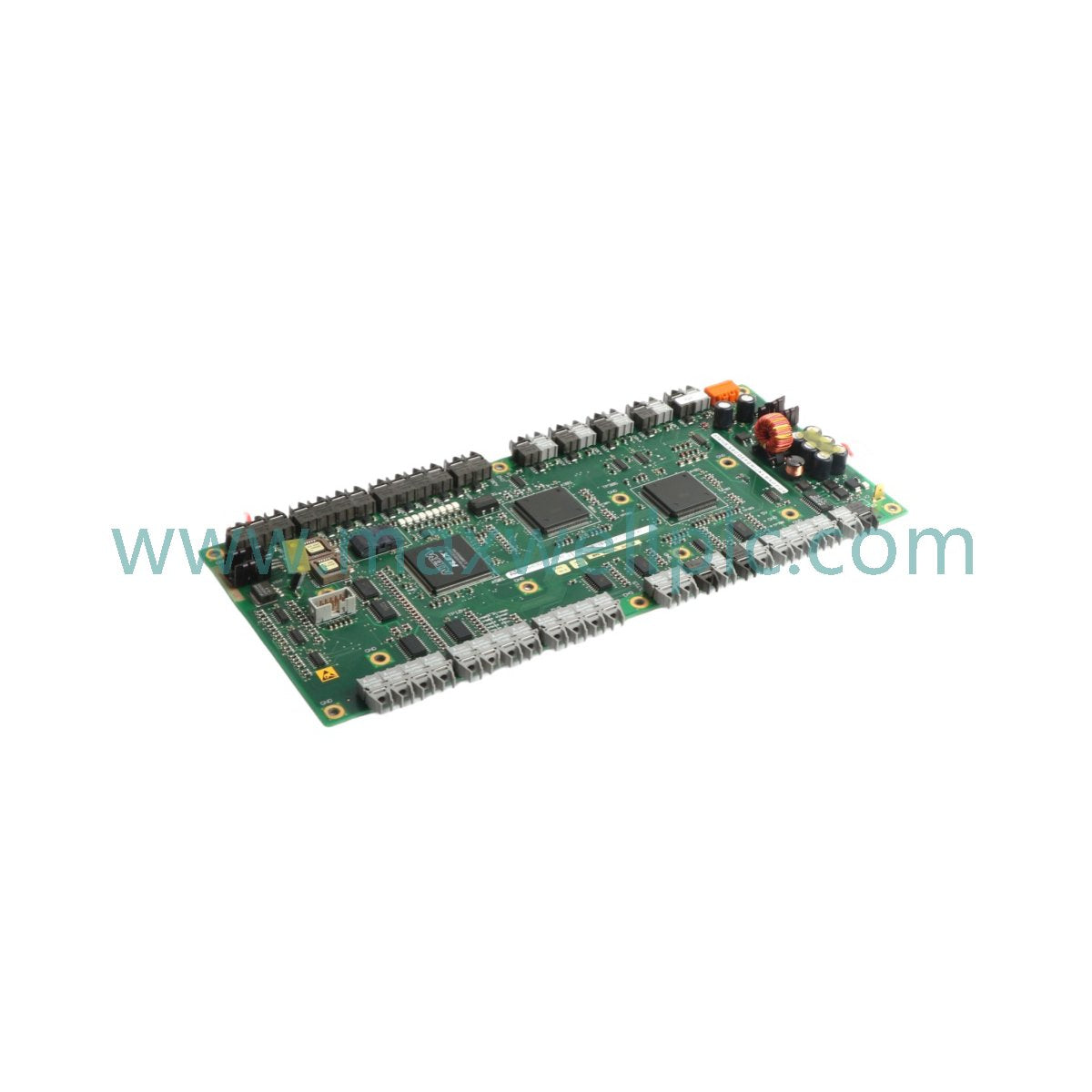

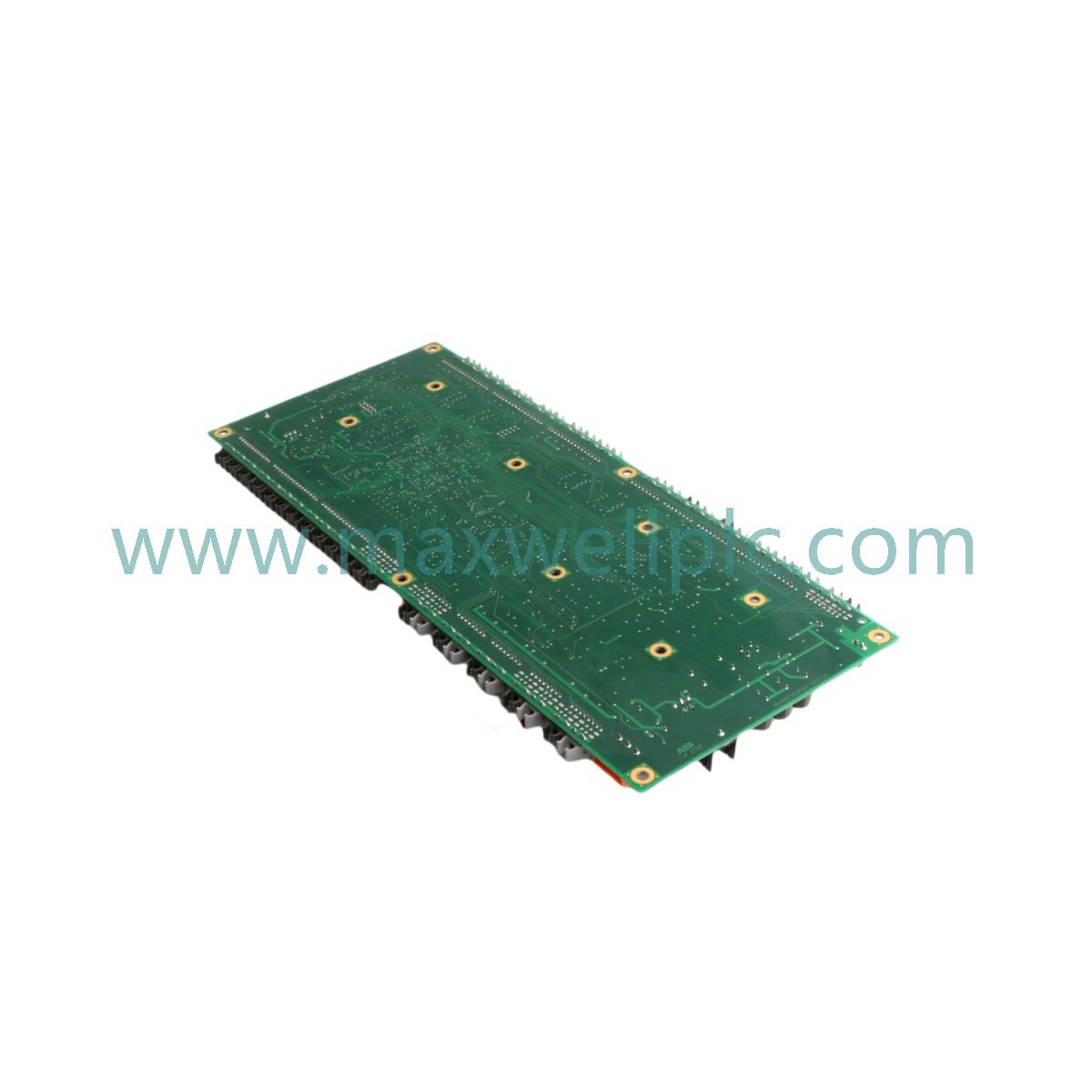

تعمل لوحة واجهة الجهد العالي ABB UFC760BE42 3BHE004573R0042، والمفهرسة أيضًا باسم UFC760BE42، كمكون أجهزة مخصص لمعالجة الإشارات عالية السرعة وتوصيل الاتصالات داخل منصات التحكم AC 800PEC.

تحديد النموذج

• رقم الموديل: UFC760BE42

• رقم الجزء: 3BHE004573R0042

• عائلة النظام: AC 800PEC / System 800xA

مواصفات الأجهزة

اتصالات الشبكة الحاسمة

تدعم هذه الوحدة سرعة الاتصال بحافلة اللوحة الخلفية الحاسمة المطلوبة للتحكم في إلكترونيات الطاقة في الوقت الفعلي. تسهل الواجهة تبادل البيانات عالي السرعة بين وحدة المعالجة المركزية ومراحل محول الطاقة. تتم إدارة توافق فلاش البرامج الثابتة عبر وحدة التحكم المضيفة AC 800PEC، مما يضمن بقاء بروتوكولات الاتصال متزامنة مع متطلبات تطبيق تحويل الطاقة المحدد.

معلومات الطلب

• لوحة واجهة UFC760BE42 (1).

• تعبئة محمية ضد الكهرباء الساكنة.

• وثائق الامتثال الفني.

إرشادات التركيب في الموقع

• تركيب الخزانة: تأكد من وجود خلوص كافٍ لتدفق الهواء حول المقطع الجانبي 2.5 سم للحفاظ على حدود درجة الحرارة التشغيلية ضمن نطاق -20 درجة مئوية إلى +60 درجة مئوية.

• كابلات الإشارة: استخدم كابلات زوج ملتوي محمية لجميع خطوط الإشارة الواردة لتقليل الضوضاء الكهرومغناطيسية المستحثة.

• التأريض: تأكد من توصيل هيكل التثبيت بأرضي مشترك منخفض المقاومة لضمان التوافق الكهرومغناطيسي الفعال (EMC) وأداء الحماية.

• الإدخال: قم بمحاذاة الوحدة بعناية مع موصلات اللوحة الخلفية؛ لا تطبق قوة مفرطة لمنع اختلال الدبابيس أو تلف الموصلات عالية الكثافة.

الأسئلة المتداولة

• هل تدعم هذه اللوحة التبديل السريع (hot-swapping)؟ لا، يجب إدخال الوحدة أو إزالتها فقط عندما تكون الطاقة عن اللوحة الخلفية معزولة.

• هل نطاق جهد الإدخال هو 24 فولت تيار مستمر فقط؟ الوحدة مصنفة للعمل بجهد اسمي 24 فولت تيار مستمر. تأكد من أن الإمداد منظم لمنع عدم استقرار التشغيل.

• كيف يتم حماية اللوحة من الضوضاء الكهربائية العالية؟ تستخدم الوحدة درعًا مدمجًا ودوائر تخفيف الضوضاء مصممة للتخفيف من التداخل الناتج عن مراحل التحويل عالية الطاقة.

• هل يمكن استخدام هذه اللوحة في رفوف الإدخال/الإخراج القياسية 800xA؟ تم تصميم هذه اللوحة خصيصًا لهندسة AC 800PEC وليست متوافقة مع وحدات الإدخال/الإخراج القياسية S800.

• ما أهمية نطاق درجة حرارة التخزين؟ يسمح تصنيف التخزين من -40 درجة مئوية إلى +85 درجة مئوية بالنقل والتخزين في الظروف المناخية القاسية دون المساس بسلامة المكونات.

• هل يلزم تحديث البرامج الثابتة بعد التثبيت؟ يعتمد توافق البرامج الثابتة على إصدار برنامج وحدة التحكم المضيفة. راجع دليل تكامل النظام قبل التشغيل.

• كيف يتم تشخيص أخطاء الإشارة؟ يتم الإبلاغ عن سلامة الاتصال عبر سجلات تشخيص وحدة المعالجة المركزية AC 800PEC، وتحديد أخطاء طبقة الارتباط أو مهلات الإشارة.

• ما الذي يسبب رحلات القفل البيني ذات الجهد العالي؟ يتم تشغيلها عادةً عندما تكتشف لوحة الواجهة إشارات تتجاوز عتبات الأمان المحددة أو عند فقدان نبضات الاتصال.
