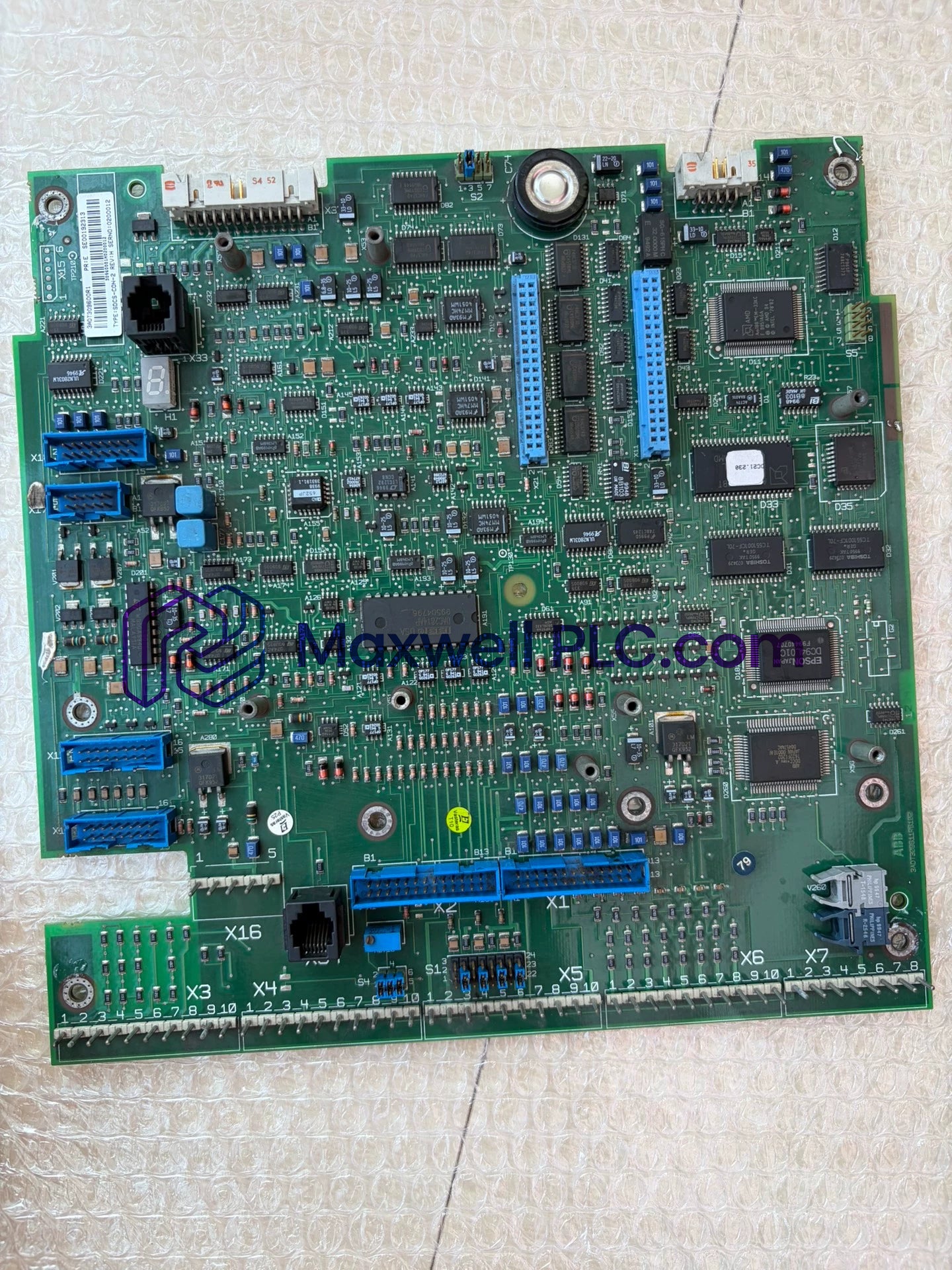

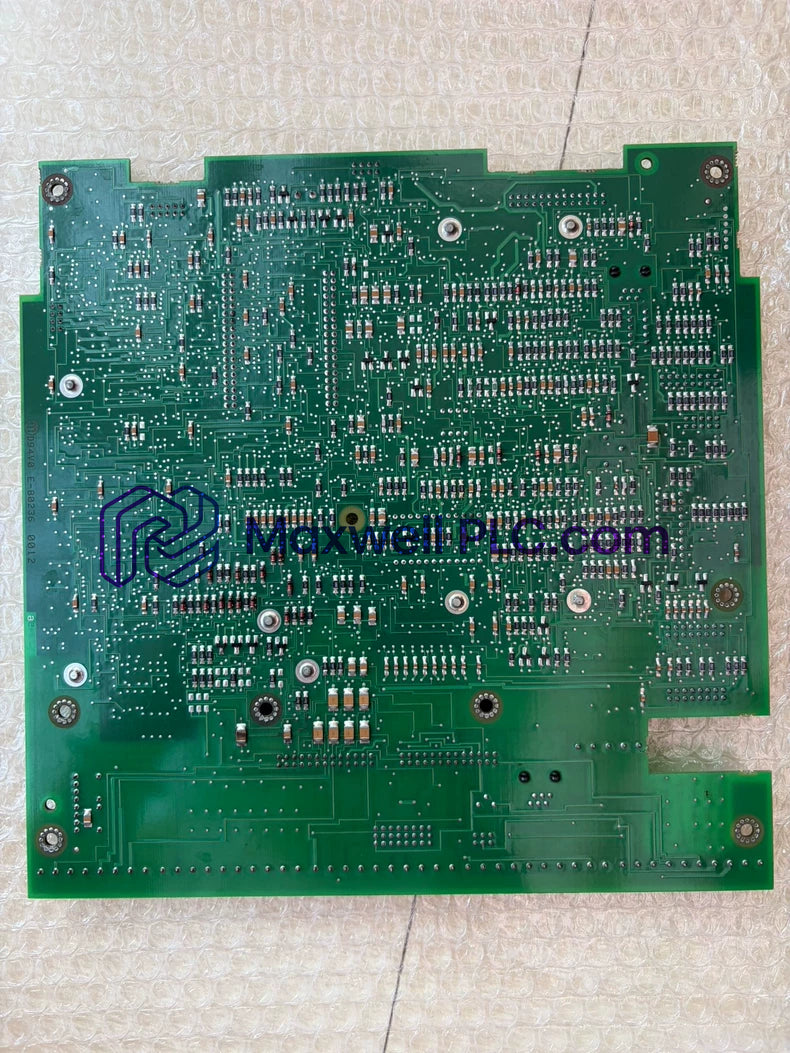

تعتبر لوحة التحكم الرئيسية للمشغل ABB SDCS-CON-2 3ADT309600R1، والمصنفة أيضًا تحت اسم SDCS-CON-2، مكونًا ماديًا مخصصًا لمعالجة إشارة التحكم في المشغل ضمن أنظمة محولات ABB DCS500.

تحديد النموذج

المواصفات المادية

معمارية التحكم في المشغل

تعمل SDCS-CON-2 كلوحة تحكم رئيسية داخل أنظمة مشغلات ABB DCS500. تقوم اللوحة بمعالجة عمليات التحكم في المشغل، وتنسيق إشارات التحكم الداخلية، وتوفير الواجهة المادية بين منطق التحكم في المشغل ومكونات المحول المتصلة.

تعمل لوحة التحكم بمتطلبات إمداد تيار مستمر 24 فولت (24 VDC) وتدير وظائف التحكم المرتبطة بتطبيقات مشغلات التيار المستمر من ABB. يعتمد تكامل النظام على تهيئة أجهزة DCS500 المتوافقة، ومراجعة البرامج الثابتة، ووحدات محولات الطاقة المتصلة.

تكامل التحكم في مشغلات ABB

تستخدم SDCS-CON-2 معمارية التحكم في مشغلات ABB حيث يؤثر توقيت الاتصال، وتوافق ذاكرة البرامج الثابتة، ومعالجة إشارات التحكم الداخلية على سلوك النظام.

تشمل الوظائف التقنية ما يلي:

• معالجة التحكم الرئيسية لأنظمة مشغلات DCS500
• إدارة الواجهة بين إلكترونيات التحكم ومكونات المشغل
• تنسيق الإشارة الداخلية لعملية المحول
• تنفيذ التحكم على مستوى الأجهزة داخل منصات مشغلات التيار المستمر من ABB

عند استبدال هذه اللوحة، يلزم التحقق من نوع المشغل، ومعلمات البرامج، وتهيئة الأجهزة المثبتة للحفاظ على عملية التحكم الصحيحة.

معلومات الطلب

• 1 × لوحة التحكم الرئيسية للمشغل ABB SDCS-CON-2
• 1 × وحدة الأجهزة المرجعية لقطعة الغيار 3ADT309600R1
• لا يتم تضمين كابلات المشغل الإضافية، وأدوات البرامج الثابتة، والأدلة، والملحقات إلا إذا تم تحديدها بشكل منفصل

إرشادات التركيب

• تأكيد طراز المشغل DCS500 ومرجع لوحة التحكم قبل التركيب.
• فصل مصدر الطاقة قبل إزالة أو تركيب لوحة التحكم.
• التعامل مع لوحة الدوائر المطبوعة (PCB) باستخدام طرق الحماية المناسبة من التفريغ الكهروستاتيكي.
• فحص موصلات اللوحة ونقاط التثبيت قبل الإدخال.
• التحقق من توصيلات مصدر التحكم 24 VDC وفقًا لوثائق النظام.
• الحفاظ على ممارسات التأريض والتدريع الصحيحة للأسلاك التحكم المتصلة.
• تأكيد توافق البرامج الثابتة بعد استبدال اللوحة.

أسئلة فنية متكررة

• ما هي وظيفة لوحة SDCS-CON-2؟

  SDCS-CON-2 هي لوحة التحكم الرئيسية للمشغل لأنظمة ABB DCS500 وتقوم بمعالجة وظائف التحكم الداخلية للمشغل.

• ما هي منصة مشغلات ABB التي تستخدم هذه اللوحة؟

  تم تصميم الوحدة لأنظمة مشغلات التيار المستمر ABB DCS500 وهياكل التحكم في المحولات المرتبطة بها.

• ما هو جهد الإمداد الذي تتطلبه SDCS-CON-2؟

  تشير البيانات الفنية المتوفرة إلى متطلب إمداد تيار مستمر 24 فولت (24 VDC) لعمل لوحة التحكم.

• هل SDCS-CON-2 وحدة طاقة؟

  لا. SDCS-CON-2 هي لوحة دوائر مطبوعة للتحكم ولا تؤدي وظائف تحويل الطاقة المباشرة.

• هل يمكن تركيب SDCS-CON-2 بدون فحوصات التهيئة؟

  لا. يجب التحقق من طراز المشغل، وتوافق البرامج الثابتة، وإعدادات المعلمات قبل التركيب.

• هل تدعم هذه اللوحة الاستبدال السريع أثناء التشغيل (hot-swap)؟

  تعتمد إمكانية الاستبدال السريع أثناء التشغيل على تصميم نظام DCS500. عادةً ما يلزم فصل الطاقة قبل الاستبدال.

• ما هي احتياطات التركيب المطلوبة لهذه اللوحة؟

  يجب تطبيق الحماية من التفريغ الكهروستاتيكي، وفحص الموصلات، والتركيب الصحيح، والتأريض المناسب أثناء التركيب.

• ما الذي يؤثر على أداء الاتصال والتحكم في SDCS-CON-2؟

  يؤثر توافق البرامج الثابتة، وتهيئة المشغل الداخلية، وجودة الأسلاك، وتوصيلات التحكم الصحيحة على تشغيل النظام.
