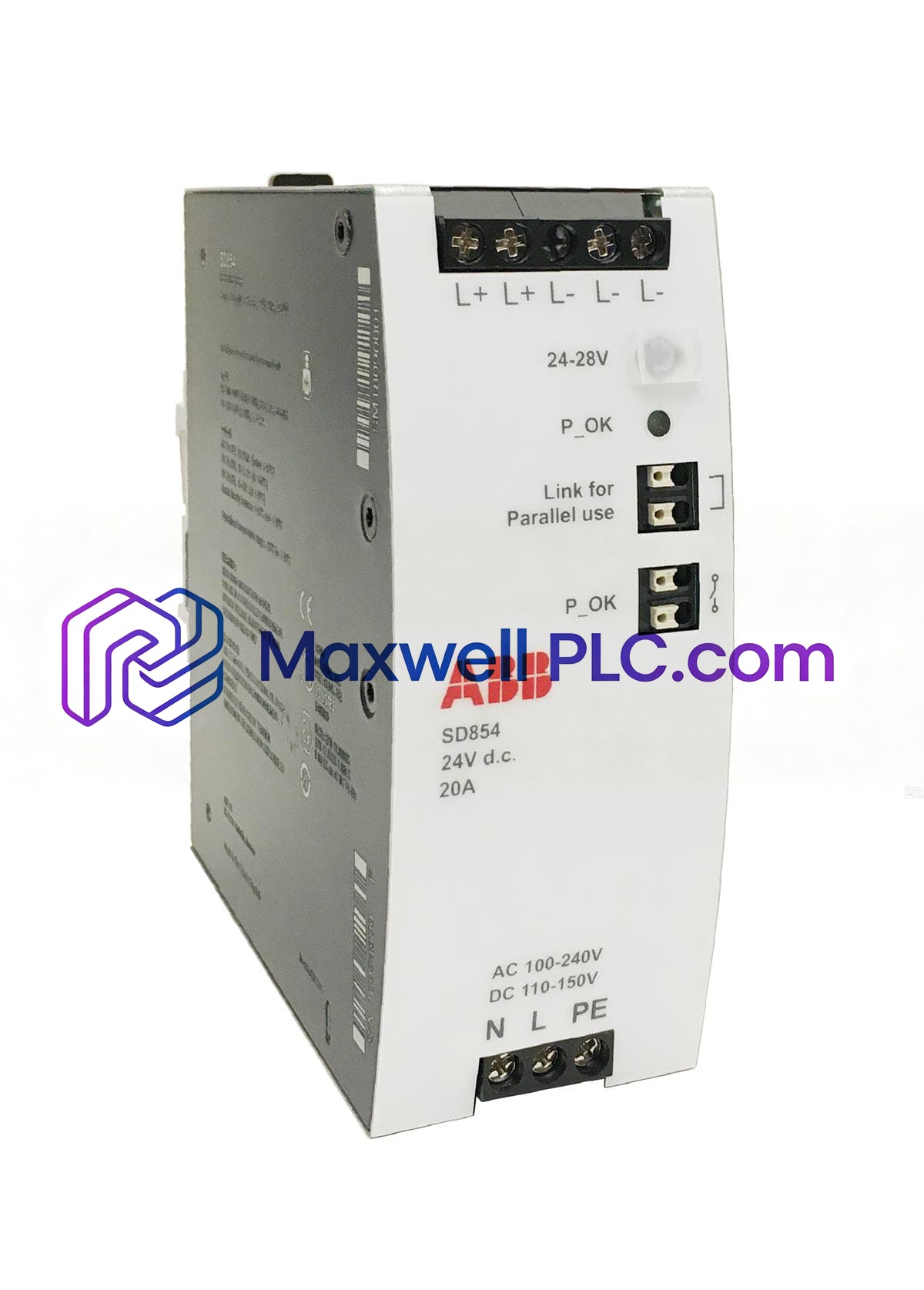

تُعد ABB SD854 3BSE088189R1، والمُصنَّفة أيضًا كوحدة تغذية الطاقة SD854، مكونًا ماديًا مخصصًا لتوفير طاقة تحكم منظمة بجهد 24 فولت تيار مستمر (VDC) ضمن منصات ABB System 800xA وS800 I/O.

تحديد وتكوين النموذج

SD854 3BSE088189R1 هي وحدة تغذية طاقة مثبتة على سكة DIN من عائلة وحدات تغذية الطاقة ABB S800 I/O. تقوم بتحويل طاقة دخل 100-240 فولت تيار متردد (VAC) أو 110-150 فولت تيار مستمر (VDC) إلى مصدر خرج منظم بجهد 24 فولت تيار مستمر (VDC) لأنظمة التحكم الصناعية.

مواصفات الأجهزة

ميزات بنية طاقة ABB S800 I/O

تدمج SD854 وظائف إدارة الطاقة الصناعية المستخدمة ضمن بنى التحكم PLC وDCS من ABB. تدعم الوحدة التثبيت على سكة DIN بتصميم عرض 39 مم وتوفر توزيع طاقة تيار مستمر منظم للأجهزة الأتمتة المتصلة.

تتضمن الوحدة تصحيح معامل القدرة النشط، تحديد تيار الاندفاع الإلكتروني، مراقبة مرحل DC-OK، وقدرة التحميل الزائد. يمكن لمرحلة الخرج توفير سعة تيار متزايدة أثناء ظروف التحميل الزائد القصيرة لدعم أجهزة الحماية النهائية.

بالنسبة لمنصات التحكم الصناعية من ABB، تتم إدارة توافق فلاش البرامج الثابتة وتكامل أجهزة النظام من خلال المتحكم المرتبط وبيئة الهندسة. تعمل SD854 كمكون للبنية التحتية للطاقة ولا تقوم بتنفيذ منطق التحكم أو معالجة الاتصالات.

مراقبة وحماية نظام الطاقة

تتضمن SD854 وظائف إشراف لمراقبة طاقة التيار المستمر الصناعية. يوفر اتصال مرحل DC-OK المدمج تغذية راجعة للحالة لنظام التحكم لمراقبة توافر الطاقة.

تدعم الوحدة تكوينات الطاقة الاحتياطية عند دمجها مع مكونات التكرار من ABB مثل وحدات التصويت SS823 أو SS833. يتيح ترتيب التكرار لمصادر طاقة متعددة توفير الدوائر التحكمية الحيوية.

صُممت الوحدة للاستخدام في البيئات التي تتطلب الامتثال لمعايير Class I Div 2، IECEx Zone 2، وATEX Zone 2.

معلومات الطلب

• 1 × وحدة تغذية طاقة ABB SD854 3BSE088189R1
• 1 × ملصق تحديد الشركة المصنعة الأصلي
• الملحقات، الكابلات، الأدلة، برامج التكوين، ومعدات التركيب غير متضمنة ما لم يتم ذكرها بشكل خاص.

إرشادات التركيب في الموقع

التركيب الميكانيكي

• قم بتركيب SD854 على سكة DIN متوافقة مع خلوص تهوية كافٍ.
• تحقق من أن وضع التركيب يسمح بتبديد الحرارة من خلال تدفق الهواء الطبيعي.
• قم بتأمين الوحدة قبل توصيل الأسلاك الميدانية.

التوصيل الكهربائي

• قم بتوصيل التأريض الواقي (PE) وفقًا لمتطلبات معدات الفئة الأولى.
• استخدم أسلاكًا مناسبة للتيار المقدر للإخراج 20 أمبير.
• افصل أسلاك دخل التيار المتردد عن أسلاك الإشارة المنخفضة لتقليل التداخل الكهربائي.
• تأكد من نطاق جهد الدخل قبل تنشيط الوحدة.

تكامل النظام

• تحقق من قطبية خرج التيار المستمر قبل توصيل معدات S800 I/O.
• استخدم اتصال مرحل DC-OK للإشراف الخارجي على حالة طاقة الخرج.
• عند الاستخدام في أنظمة متكررة، تحقق من التوافق مع وحدة التصويت المختارة.

تكامل منصة التحكم الصناعي

تدعم وحدات ABB SD854 تركيبات التحكم الصناعي التي تتطلب توزيع طاقة تيار مستمر ثابتة لأنظمة PLC وDCS وI/O البعيدة. تُدمج الوحدة بشكل شائع في بيئات ABB System 800xA حيث يلزم توفير 24 فولت تيار مستمر ثابت لمكونات الأتمتة.

تدعم الوحدة تكوينات أجهزة ABB الصناعية ذات متطلبات توسيع I/O عالية الكثافة. تعمل كطبقة طاقة تدعم توفر المتحكم وواجهة الاتصال والنظام الفرعي I/O.

الأسئلة المتكررة

• س: ما هو جهد خرج ABB SD854 3BSE088189R1؟

  ج: توفر الوحدة خرجًا منظمًا بجهد 24 فولت تيار مستمر (VDC) مع تيار خرج مقدر يبلغ 20 أمبير وطاقة خرج قصوى تبلغ 480 واط.

• س: هل يمكن لـ SD854 قبول طاقة دخل AC و DC؟

  ج: نعم. تقبل الوحدة مصادر دخل 100-240 فولت تيار متردد (VAC) و110-150 فولت تيار مستمر (VDC) ضمن نطاق التشغيل المحدد.

• س: هل صُممت ABB SD854 للتركيب على سكة DIN؟

  ج: نعم. تستخدم الوحدة التركيب على سكة DIN ولها تصميم مبيت مدمج بعرض 39 مم.

• **س: هل تدعم SD854 تكوينات الطاقة الاحتياطية؟

  ج: نعم. يمكن تركيب الوحدة في بنى طاقة احتياطية باستخدام مكونات التكرار المتوافقة من ABB.

• **س: هل توفر SD854 مراقبة حالة الخرج؟

  ج: نعم. تتضمن الوحدة اتصال مرحل DC-OK للإشراف الخارجي على حالة طاقة الخرج.

• **س: ما هي وظائف الحماية المتضمنة في SD854؟

  ج: تتضمن الوحدة تحديد تيار الاندفاع الإلكتروني، وقدرة التحميل الزائد، وتصحيح معامل القدرة النشط.

• **س: هل ABB SD854 مناسبة للمناطق الخطرة؟

  ج: تدعم سلسلة SD854 التطبيقات التي تتطلب الامتثال لمعايير IECEx Zone 2، ATEX Zone 2، وClass I Div 2.

• **س: هل تتصل SD854 عبر شبكة التحكم من ABB؟

  ج: لا. SD854 هي وحدة تغذية طاقة ولا توفر وظائف اتصال الشبكة على مستوى المتحكم.
