ورقة بيانات لوحة المعالج PFVK135 3BSE007135R1 ABB

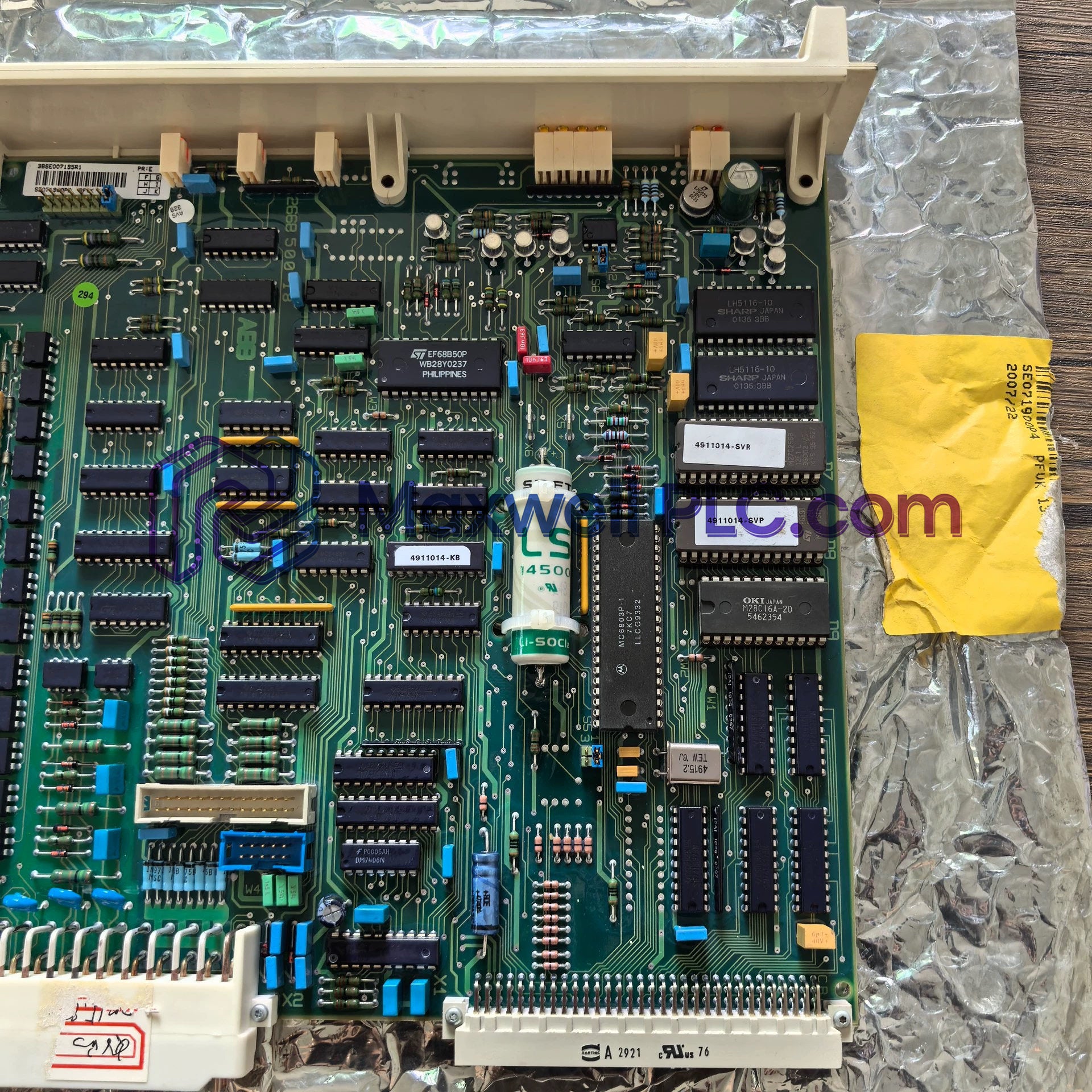

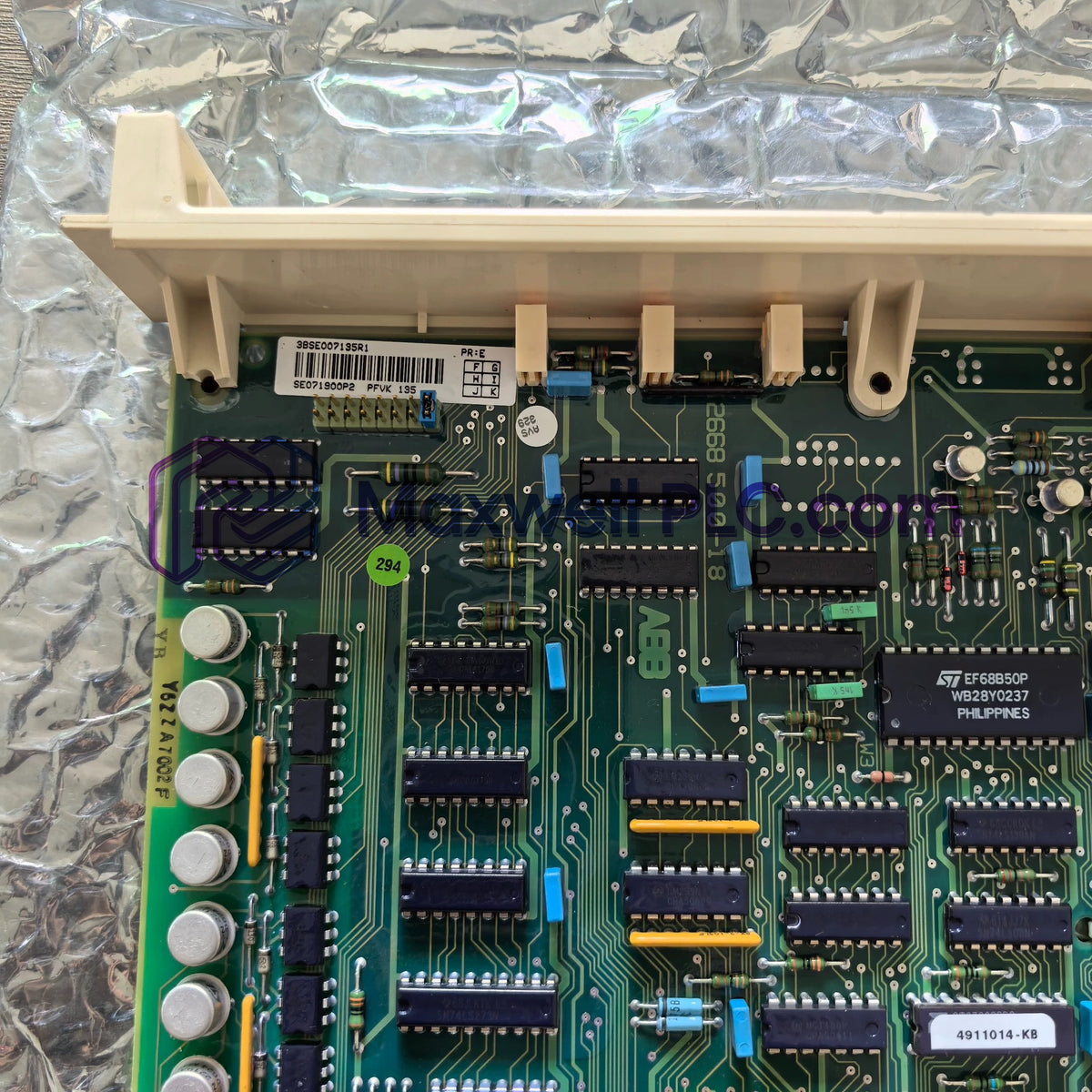

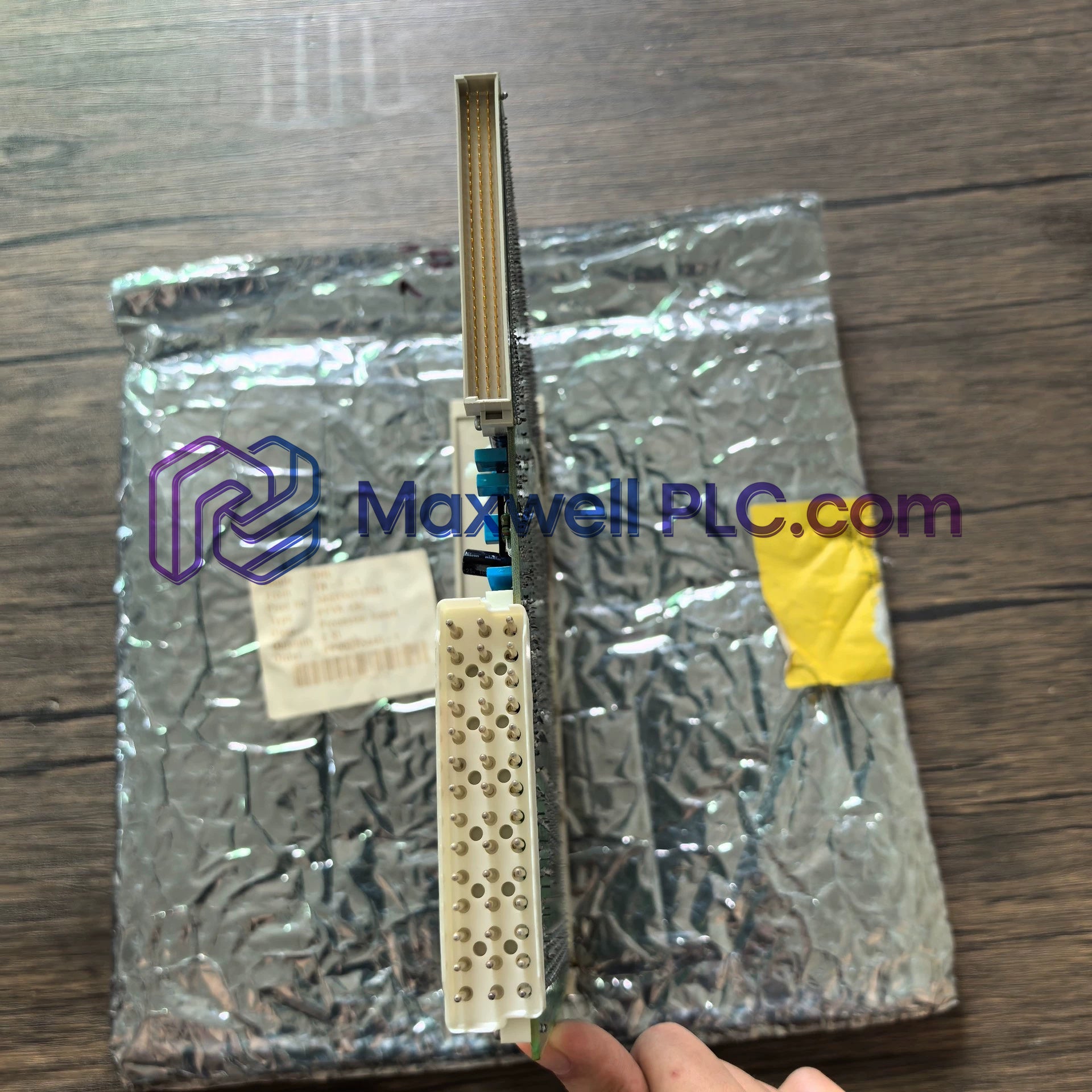

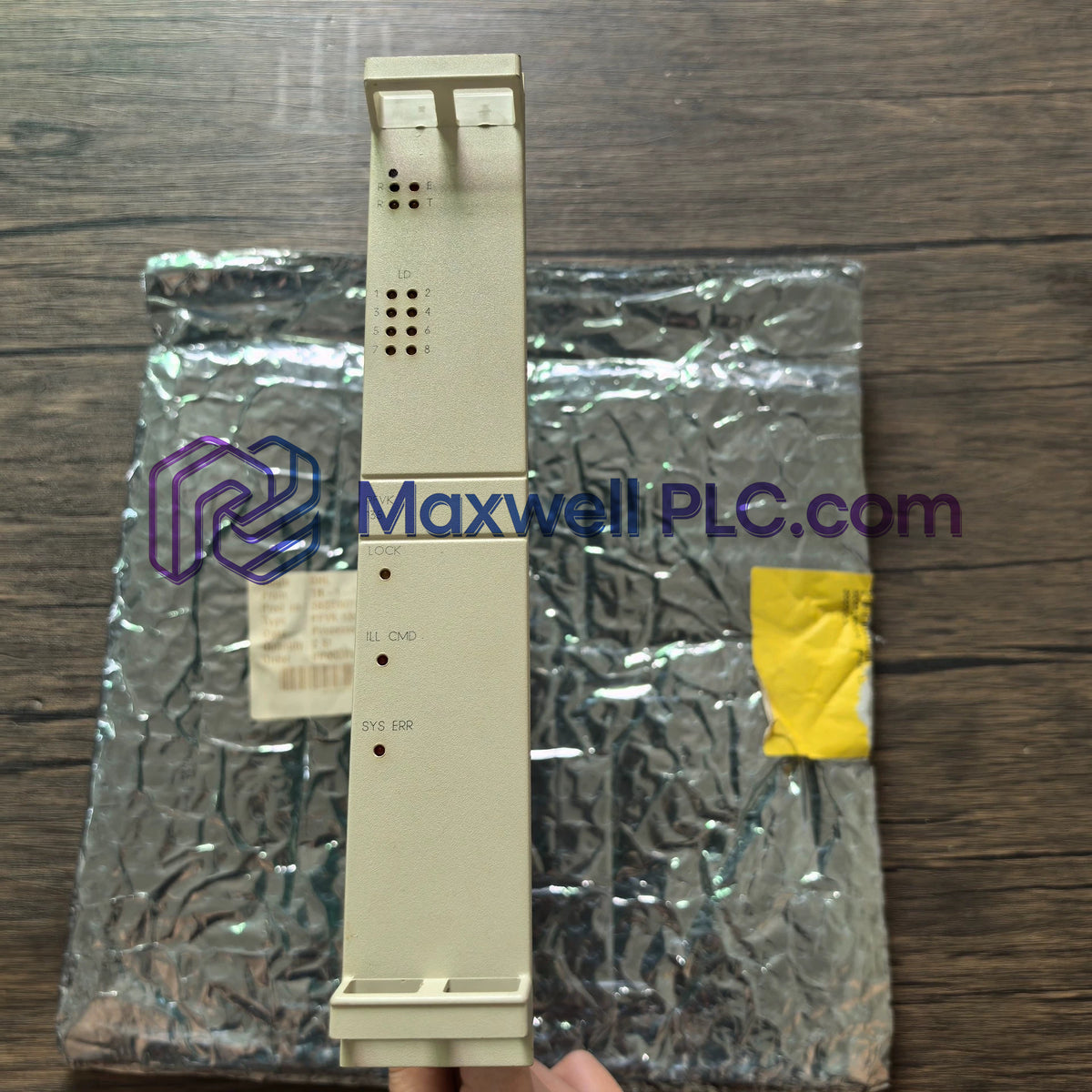

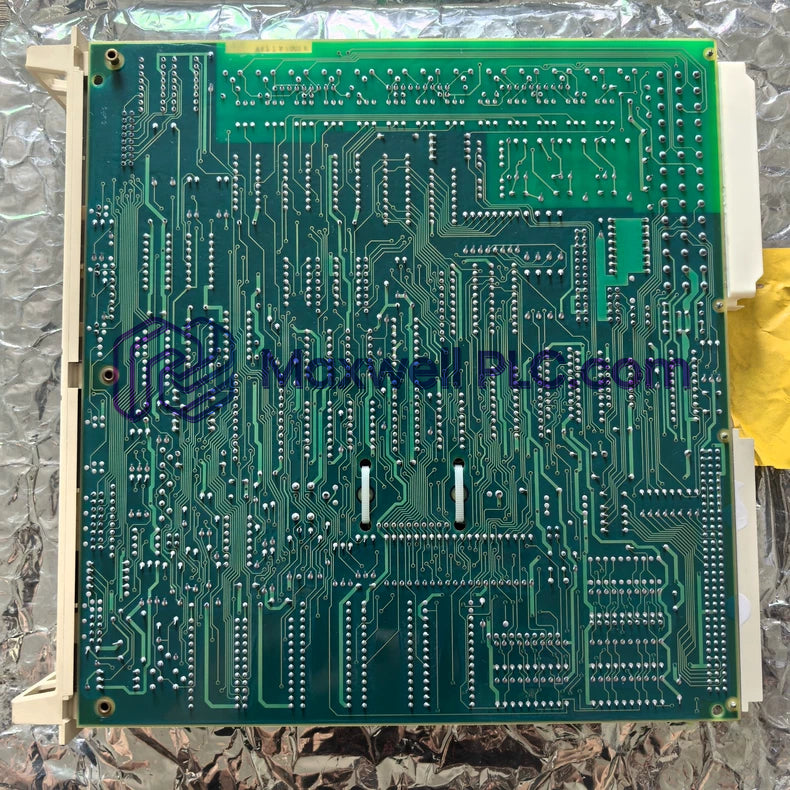

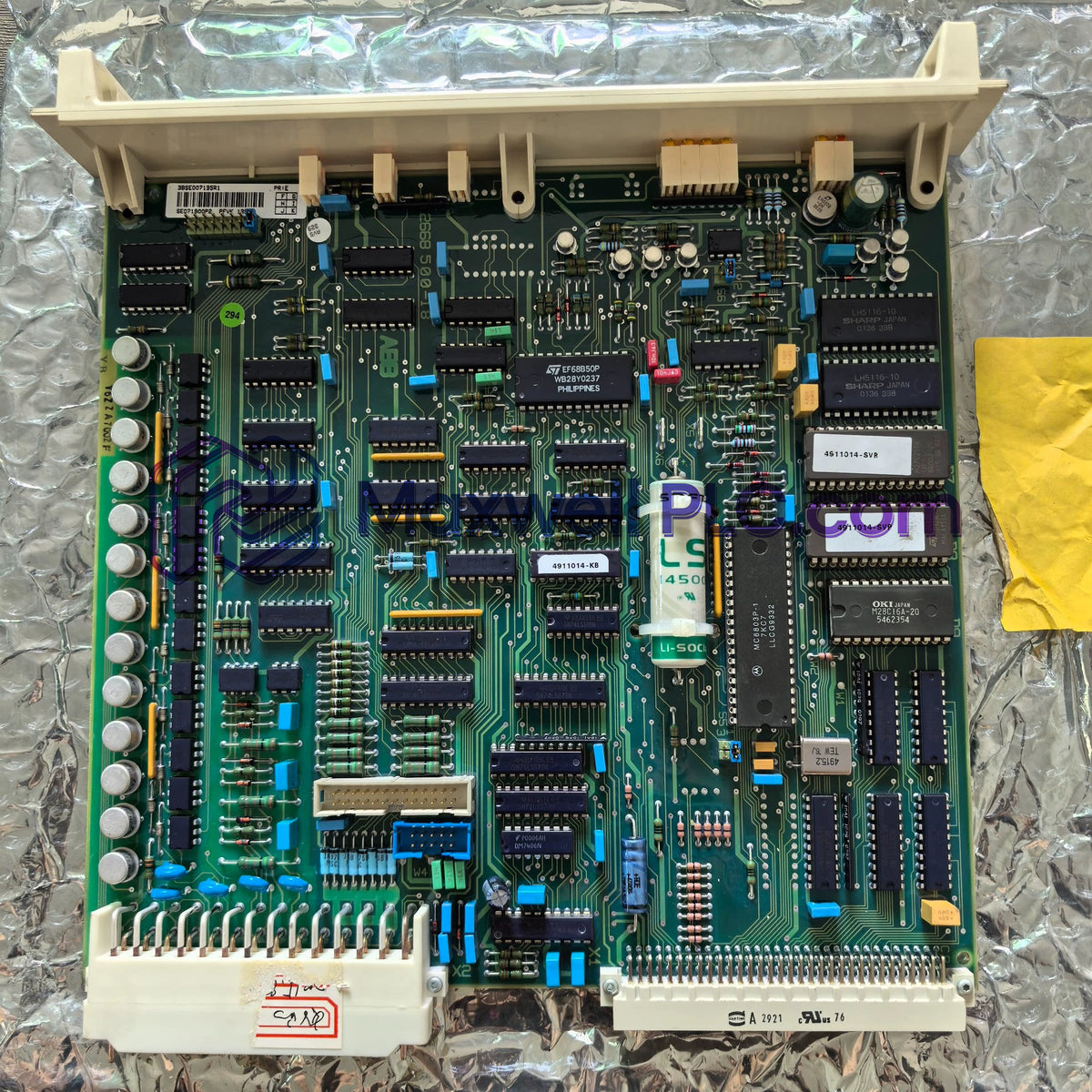

لوحة المعالج ABB PFVK135 3BSE007135R1 سلسلة AC110/160

ABB

لوحة المعالج ABB PFVK135 3BSE007135R1 سلسلة AC110/160

SKU: PFVK135 3BSE007135R1

متوفر في المخزون

الأبعاد: 12 × 8 × 7 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أيه بي بي, كل المنتجات

العلامات : ABB AC100 Series, AC110/160, Control Modules, Processor Boards, System Power Units

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل لوحة المعالج ABB PFVK135 3BSE007135R1، والمصنفة أيضًا باسم لوحة المعالج PFVK135، كمكون مخصص للأجهزة لتنفيذ المعالجة المركزية وجدولة المهام في الوقت الفعلي ضمن معماريات Advant Controller AC110/160.

مصفوفة المعرف الفني

العائلة النموذجية الأساسية: PFVK135
رقم الجزء العالمي: 3BSE007135R1
تصنيف الأجهزة: لوحة المعالج
توافق النظام: أنظمة Advant Controller AC110 / AC160 / AC 800M
الجهد الاسمي للتشغيل: 24 فولت تيار مستمر
حدود التخزين الحرارية: -40 إلى +85 درجة مئوية
رمز التعريفة المنسق: 8537101190

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	PFVK135 3BSE007135R1
العلامة التجارية	ABB
المنشأ	السويد
الوزن	0.50 كجم
الأبعاد	12.0 سم × 8.0 سم × 7.0 سم
أبعاد الشحن	12.0 سم × 8.0 سم × 7.0 سم
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	مصدر منطقي اسمي 24 فولت تيار مستمر
الرطوبة النسبية	5% إلى 95% (غير مكثفة)
هندسة ناقل النظام	ناقل لوحة خلفية داخلية عالي السرعة
درجة حرارة التخزين	-40 إلى +85 درجة مئوية

تكامل ناقل اللوحة الخلفية من ABB ومعالجة التعليمات

تتحكم لوحة المعالج PFVK135 3BSE007135R1 في التنفيذ المنطقي للتطبيقات المحددة من خلال اتصال مباشر بناقل اللوحة الخلفية بقنوات الإدخال/الإخراج ووحدات الاتصال. تنفذ وحدة المعالجة المركزية للوحة مسحًا منطقيًا دوريًا، وتدير تبادل البيانات في الوقت الفعلي عبر اللوحة الخلفية للرف الفرعي دون اختناقات في التوجيه. تحتوي ذاكرة البرامج الثابتة على جداول معلمات تكوين النظام، مما يضمن تحديثات سريعة لتوافق الفلاش ومزامنة على مستوى الميكروثانية أثناء تنفيذ المهام.

محتويات العبوة ومعلومات الطلب

وحدة لوحة معالج ABB PFVK135 3BSE007135R1 عدد 1
ورقة وثائق تركيب الأجهزة المصنعية عدد 1

إرشادات التركيب الميداني

تحديد موضع فتحة الهيكل: أدخل لوحة PFVK135 في فتحة وحدة المعالجة المركزية المخصصة للرف الفرعي. وجه حواف بطاقة الدائرة على طول قضبان قفص البطاقة حتى يتم تثبيت موصل اللوحة الخلفية متعدد المسامير الخلفي في اللوحة الأم.
توصيل الطاقة: قم بتوصيل طاقة مساعدة منظمة 24 فولت تيار مستمر بأطراف إمداد اللوحة الخلفية المخصصة باستخدام موصلات نحاسية مجدولة (AWG 18 إلى AWG 14).
التأريض والحماية: قم بتثبيت إطار اللوحة بتوصيل أرضي للرف الفرعي، وتحقق من أن مقاومة الترابط الأرضي أقل من 0.1 أوم إلى الأرض.
الخلوصات البيئية: حافظ على مسافة رأسية لا تقل عن 100 مم فوق وتحت تجميع حامل البطاقات لتسهيل الحمل الحراري الطبيعي داخل حاوية الخزانة.

الأسئلة المتداولة

هل يُسمح بالتبديل السريع للوحة المعالج PFVK135 أثناء التشغيل النشط؟

لا. يجب فصل طاقة إمداد رف النظام وطاقة مساعدة 24 فولت تيار مستمر بالكامل قبل إزالة أو إدخال لوحة المعالج PFVK135 لمنع تلف اللوحة الخلفية.
ما هو نطاق جهد الإمداد المطلوب لتزويد منطق لوحة PFVK135 بالطاقة؟

تعمل اللوحة على إمداد اسمي بجهد 24 فولت تيار مستمر، وتحافظ على معالجة منطقية مستقرة عبر تحملات الجهد الصناعي القياسية (20.4 فولت تيار مستمر إلى 28.8 فولت تيار مستمر).
كيف يتم تحقيق التأريض الوظيفي لتجميع لوحة الدائرة PFVK135؟

يتم توفير التأريض مباشرة من خلال مسامير التثبيت المعدنية لهيكل الرف الفرعي ومسامير التأريض للوحة الخلفية، مما يحقق مقاومة ترابط أرضي أقل من 0.1 أوم.
ما هي حدود درجة حرارة التخزين التي تنطبق على لوحات المعالج PFVK135 الاحتياطية؟

يجب الاحتفاظ باللوحات الاحتياطية في عبوات واقية مضادة للكهرباء الساكنة في بيئة غرفة جافة تحافظ على درجات حرارة محيطة تتراوح بين -40 و +85 درجة مئوية.
كيف يتم تحميل تحديثات البرامج الثابتة على لوحة الأجهزة PFVK135؟

تومض تحديثات صورة البرامج الثابتة مباشرة إلى الذاكرة الداخلية غير المتطايرة عبر أدوات برمجة النظام المخصصة المتصلة من خلال اللوحة الخلفية أو ناقل محطة الهندسة.
ما هي حدود الرطوبة النسبية التي يجب الحفاظ عليها في حاوية لوحة التحكم؟

يجب الحفاظ على بيئة التشغيل بين 5% و 95% رطوبة نسبية، غير مكثفة بشكل صارم، عبر نطاق التشغيل من -20 إلى +60 درجة مئوية.
هل تتطلب لوحة المعالج PFVK135 إعدادات وصلة يدوية لتكوين عنوان اللوحة الخلفية؟

يتم التحكم في عنونة الفتحات وتحديد العقدة تلقائيًا عبر ترميز مسامير فتحات اللوحة الخلفية الفعلية وتكوينات برامج مشروع النظام.
ما هي توصيات الكابلات التي تنطبق على منافذ الاتصال المتصلة عبر رف وحدة المعالجة المركزية؟

استخدم كابلات زوجية ملتفة محمية (STP) من الفئة 6 أو أعلى مع تأريض مضفر 360 درجة مثبت مباشرة على قضيب تأريض مدخل الخزانة.
