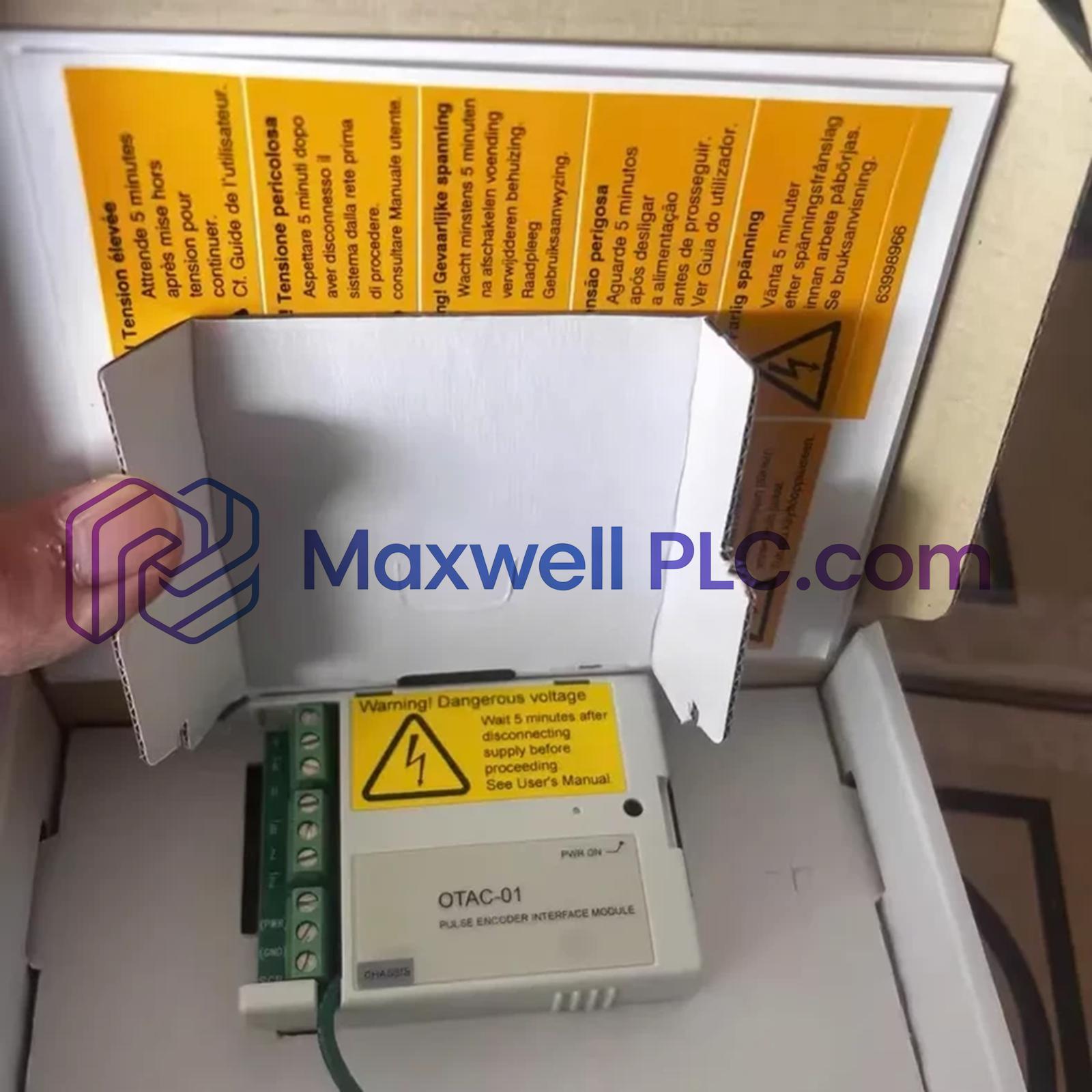

يعمل ABB OTAC-01 3AUA0000002051، والمفهرس أيضًا باسم وحدة واجهة التشفير النبضي OTAC-01، كمكون أجهزة مخصص لاكتساب تغذية الراجع للمشفر الرقمي داخل منصات محركات ABB ACS550.

تحديد وتكوين النموذج

OTAC-01 3AUA0000002051 عبارة عن وحدة واجهة تغذية راجعة للمشفر مصممة لمشغلات التردد المتغيرة ABB ACS550. توفر واجهة اتصال بين مشفر نبضي رقمي ونظام التحكم في المحرك لمعالجة تغذية الراجع للسرعة والموضع.

تدعم الوحدة ثلاث قنوات إدخال للمشفر، بما في ذلك CH A و CH B و CH Z، مما يسمح بنقل إشارات المشفر التدريجي إلى بنية التحكم في محرك ACS550.

مواصفات الأجهزة

خصائص واجهة تغذية الراجع لمشغل ABB

توفر OTAC-01 تكاملاً لتغذية الراجع للمشفر لمشغلات ABB ACS550 التي تتطلب تحكمًا مغلق الحلقة في السرعة أو الموضع. تستقبل الوحدة إشارات نبضية متزايدة من مشفر رقمي وتنقل معلومات التغذية الراجعة إلى نظام التحكم في المشغل.

تدعم الواجهة وظائف التحكم في الحركة الصناعية حيث تكون هناك حاجة إلى تغذية راجعة دقيقة لسرعة عمود المحرك والموضع الزاوي. لا تولد الوحدة نفسها طاقة المشفر وتتطلب مصدر طاقة خارجيًا أو مصدر 24 فولت تيار مستمر متاحًا للمشغل ضمن حدود التيار المحددة.

يدعم هيكل الإدخال قنوات المشفر CH A و CH B و CH Z لتطبيقات التغذية الراجعة المتزايدة.

تكامل المشفر ACS550 ووظائف التحكم

توسع OTAC-01 قدرة محرك ACS550 عن طريق تمكين التحكم في التغذية الراجعة القائم على المشفر بدلاً من تنظيم السرعة ذي الحلقة المفتوحة. تدعم الوحدة اكتساب إشارة تغذية راجعة حتمية للتطبيقات التي تتطلب تنظيمًا محسّنًا للسرعة ومزامنة المحرك.

تتم إدارة توافق برنامج التشغيل ABB وتكوين معلمات التحكم من خلال منصة محرك ACS550. تعمل وحدة واجهة المشفر كطبقة إدخال إضافية للأجهزة لنظام التحكم في المشغل.

معلومات الطلب

• 1 × وحدة واجهة التشفير النبضي ABB OTAC-01 3AUA0000002051
• 1 × مجموعة واجهة التشفير OTAC-01
• كابلات المشفر، ومصدر طاقة المشفر الخارجي، ووحدة المحرك، وأدوات التكوين غير متضمنة ما لم يتم تحديد ذلك.

إرشادات التثبيت الميداني

التثبيت الميكانيكي

• قم بتثبيت وحدة OTAC-01 فقط في تكوينات محرك ABB ACS550 المتوافقة.
• تأكد من تثبيت الوحدة بإحكام قبل تطبيق الطاقة.
• اتبع إجراءات تثبيت محرك ABB لتركيب وحدة الخيار.

توصيل المشفر

• قم بتوصيل إشارات المشفر بالأطراف المخصصة CH A و CH B و CH Z.
• تحقق من قطبية إشارة المشفر وتسلسل التوصيل قبل التشغيل.
• استخدم كابلات المشفر المحمية لتقليل التداخل الكهربائي في البيئات عالية الضوضاء.

متطلبات مصدر الطاقة

• لا تقم بتوصيل المشفر مباشرة بـ OTAC-01 لتزويد الطاقة.
• استخدم مصدر طاقة مشفر خارجيًا أو أطراف ACS550 24 VDC عندما يظل إجمالي سحب التيار ضمن قدرة مصدر المحرك.
• تأكد من التأريض وحماية الكابل قبل البدء.

الأسئلة المتداولة

• س: ما هي وظيفة ABB OTAC-01 3AUA0000002051؟

  ج: توفر OTAC-01 واجهة بين المشفرات النبضية الرقمية ومحركات ABB ACS550 لتطبيقات تغذية الراجع للسرعة والموضع.

• س: ما هي قنوات المشفر التي تدعمها OTAC-01؟

  ج: تدعم الوحدة ثلاث قنوات مشفر متزايدة: CH A و CH B و CH Z لاكتساب إشارة التغذية الراجعة.

• **س: هل توفر OTAC-01 الطاقة للمشفر؟

  ج: لا. لا توفر الوحدة طاقة للمشفر. يجب استخدام مصدر طاقة خارجي أو مصدر ACS550 24 VDC مناسب.

• **س: ما هو الحد الأقصى لتردد إدخال المشفر؟

  ج: الحد الأقصى المحدد لتردد الإدخال هو 200 كيلو هرتز لإشارات المشفر النبضي الرقمي المتصلة.

• **س: ما هو نطاق جهد الإدخال الذي تدعمه OTAC-01؟

  ج: تقبل الوحدة إشارات إدخال المشفر ضمن نطاق جهد من 7.5 فولت إلى 26 فولت.

• **س: هل OTAC-01 متوافق مع محركات ACS550؟

  ج: نعم. تم تصميم الوحدة كخيار واجهة مشفر لمحركات التردد المتغيرة ABB ACS550.

• **س: ما هي المقاومة الاسمية للإدخال لواجهة المشفر؟

  ج: المقاومة الاسمية للإدخال هي 660 أوم عند التشغيل بمصدر إشارة مشفر 24 فولت تيار مستمر.

• **س: هل تتطلب OTAC-01 تثبيت برنامج ثابت منفصل؟

  ج: لا. تعمل الوحدة كخيار أجهزة ACS550، مع معالجة التكوين من خلال نظام التحكم في المحرك.
