وحدة إدخال رقمية ABB NDSM05 لسلسلة Net 90
-
الأبعاد: 3.5 × 31.3 × 17.6 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن

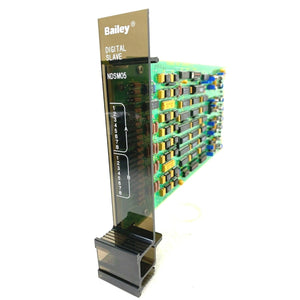

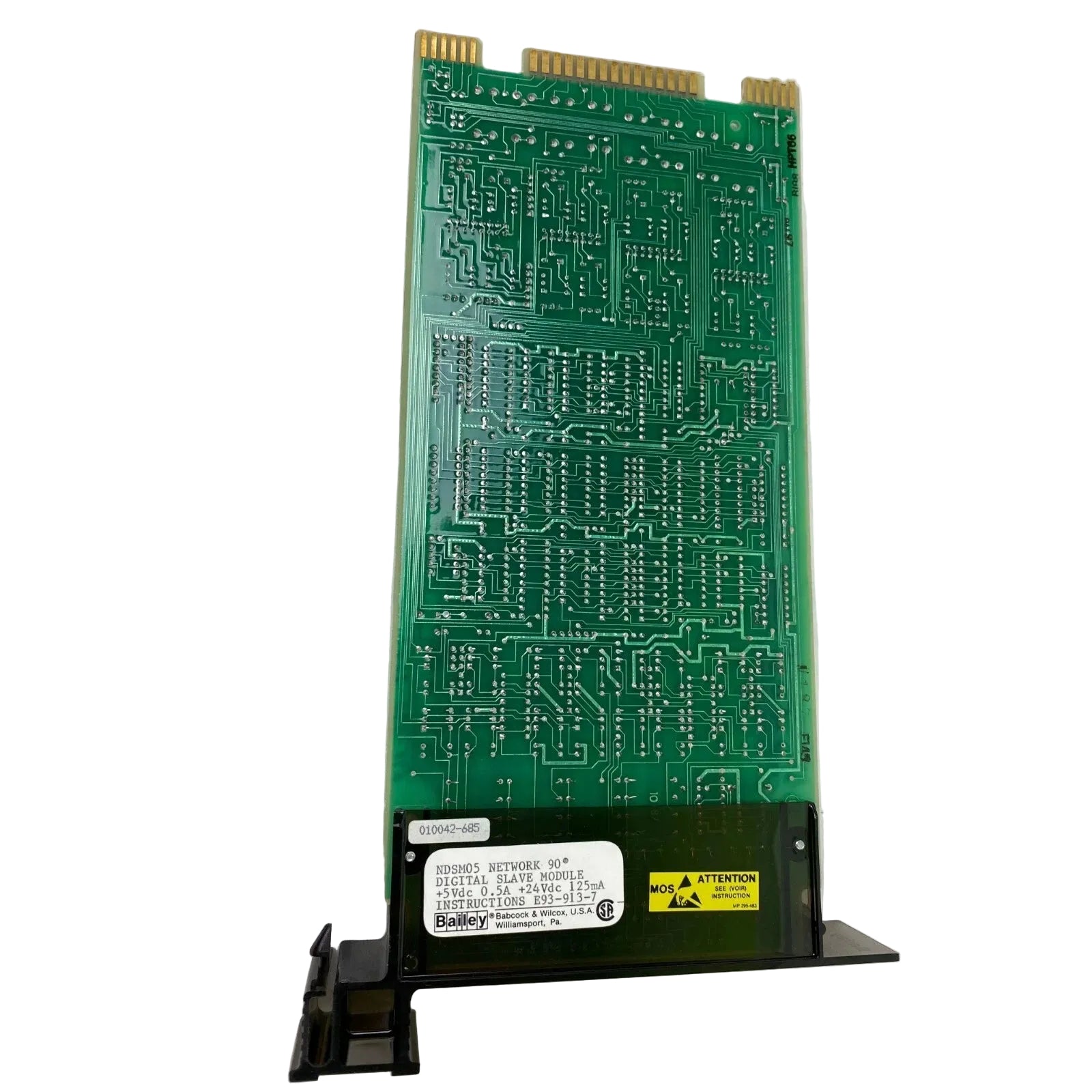

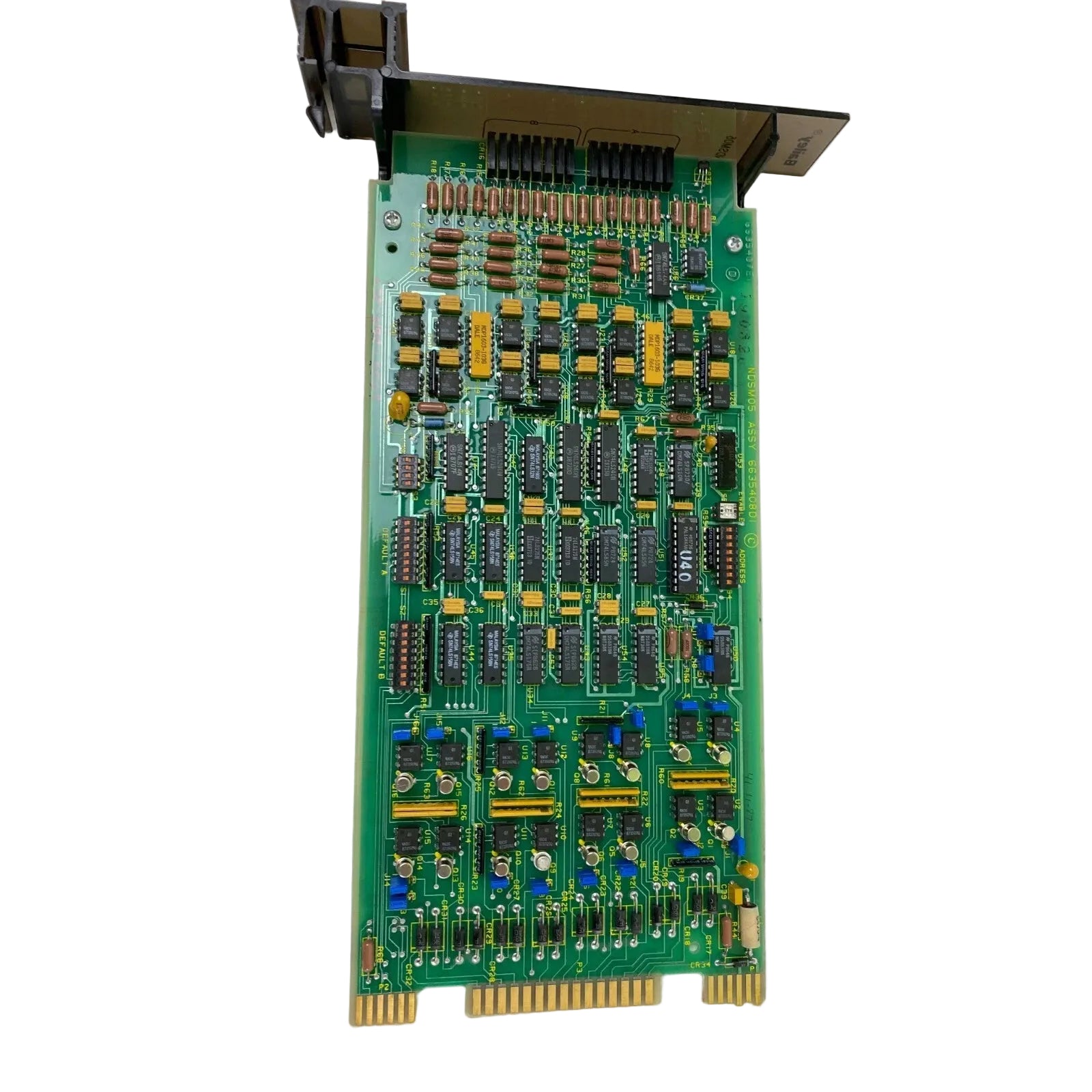

تم تكوينه لاكتساب ومعالجة الإشارات المنفصلة في شبكات التحكم الموزعة Net 90، يوفر ABB NDSM05 (وحدة الإدخال الرقمي NDSM05) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل هذه الوحدة كوحدة تابعة مخصصة ضمن بنية DCS، وتقوم بمراقبة وتكييف وتسجيل حالات المجال الثنائية متعددة القنوات. تقوم بتحويل مستويات الجهد الواردة من جانب المجال إلى حزم بيانات على مستوى المنطق للإرسال عبر اللوحة الخلفية المحلية إلى وحدة التحكم الرئيسية.
المعلمات الكهربائية والميكانيكية للوحدة
| المعلمة | المواصفات |
| النموذج | NDSM05 |
| العلامة التجارية | ABB |
| المنشأ | الولايات المتحدة |
| تصنيف الوحدة | وحدة تابعة / وحدة إدخال رقمي |
| البنية التحتية للتحكم | شبكة DCS رقمية |
| فولتية تشغيل المنطق | 5 VDC / 24 VDC |
| سحب التيار من اللوحة الخلفية | 125 مللي أمبير |
| رمز التعريفة الجمركية | 8538907080 |
| الوزن | 0.28 كجم |
| أبعاد الشحن | 3.5 × 31.3 × 17.6 سم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (الأساس الصناعي القياسي) |
| استهلاك الطاقة | أقل من 3.5 واط اسمي |
تكامل حافلة اللوحة الخلفية للشبكة الحتمية
تعتمد NDSM05 على سرعة اتصال حافلة اللوحة الخلفية المادية القياسية وقيود ساعة الحافلة لدفع تحديثات الحالة الرقمية إلى الوحدة الرئيسية. من خلال فرض توقيت متزامن صارم عبر حافلة Net 90 التابعة الداخلية، تتعامل الوحدة مع توسيع كثافة الإدخال/الإخراج متعدد النقاط دون فقدان البيانات. تتطلب قواعد توافق الفلاش الثابت مطابقة خيارات التكوين داخل معلمات الحلقة التنفيذية لضمان عمل جميع قنوات الإدخال الرقمي بشكل صحيح تحت تحديثات الشبكة الحتمية.
استفسارات فنية حول الأجهزة
س: ما هو تكوين سحب التيار من اللوحة الخلفية لوحدة NDSM05؟
ج: تسحب الوحدة 125 مللي أمبير بالضبط من قضبان طاقة النظام الداخلية، وتقسم حملها بين دائرة منطق 5 VDC وواجهة حافلة 24 VDC.
س: هل هذه الوحدة قادرة على التهيئة عند بدء التشغيل البارد بشكل مستقل عن الوحدة الرئيسية؟
ج: لا. تم تصميم NDSM05 بشكل صارم كوحدة تابعة. تتطلب وحدة تحكم رئيسية لتنفيذ دورة بدء التشغيل، وتخصيص عنونة الذاكرة، وبدء مسح حافلة اللوحة الخلفية.
س: ما الإجراء الذي تتخذه الوحدة إذا توقفت الوحدة الرئيسية عن الاتصال؟
ج: إذا فشل رابط اتصال اللوحة الخلفية، تجمد الوحدة آخر حالات الإدخال المعروفة وتفيد بحالة انتهاء مهلة الحافلة عبر علامات حالة الأجهزة القياسية حتى تعيد الوحدة الرئيسية المزامنة.
تجميع الوحدات والممارسات الهندسية
-
ادفع الوحدة إلى الفتحة المخصصة لها في الرف باستخدام أدلة البطاقة المدمجة لضمان محاذاة دقيقة للمسماير مع موصلات اللوحة الخلفية.
-
افصل جميع مصادر طاقة الحقل 24 VDC العلوية قبل إدخال أو إخراج البطاقة لمنع تلف التلامس العابر على الموصل الطرفي.
-
قم بربط غلاف الجهاز الرئيسي بأرضية رئيسية ذات معاوقة منخفضة ومتحقق منها لحماية المرشحات الرقمية الداخلية من التداخل الكهرومغناطيسي عالي التردد.
-
تجنب توجيه خطوط إشارة حقل الإدخال الرقمي الخارجية بالتوازي مع موصلات إمداد محركات التيار المتردد عالية التيار داخل نفس قناة الأسلاك.
تخصيص الصناديق القياسي
-
1 × وحدة إدخال رقمي تابعة ABB NDSM05
-
1 × وثيقة شهادة المنشأ
-
غلاف حماية من التفريغ الكهروستاتيكي من المصنع
عمليات النقل ولوجستيات المشتريات
يتم إرسال الشحنات في غضون 2-7 أيام عند اكتمال بروتوكولات الدفع. يتم تنفيذ النقل العالمي من خلال الشبكات الرئيسية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق كل وحدة أجهزة داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة، باستخدام هياكل امتصاص الصدمات المصبوبة خصيصًا لتحييد قوى الاهتزاز المادية أثناء التعامل مع الشحن الدولي.
