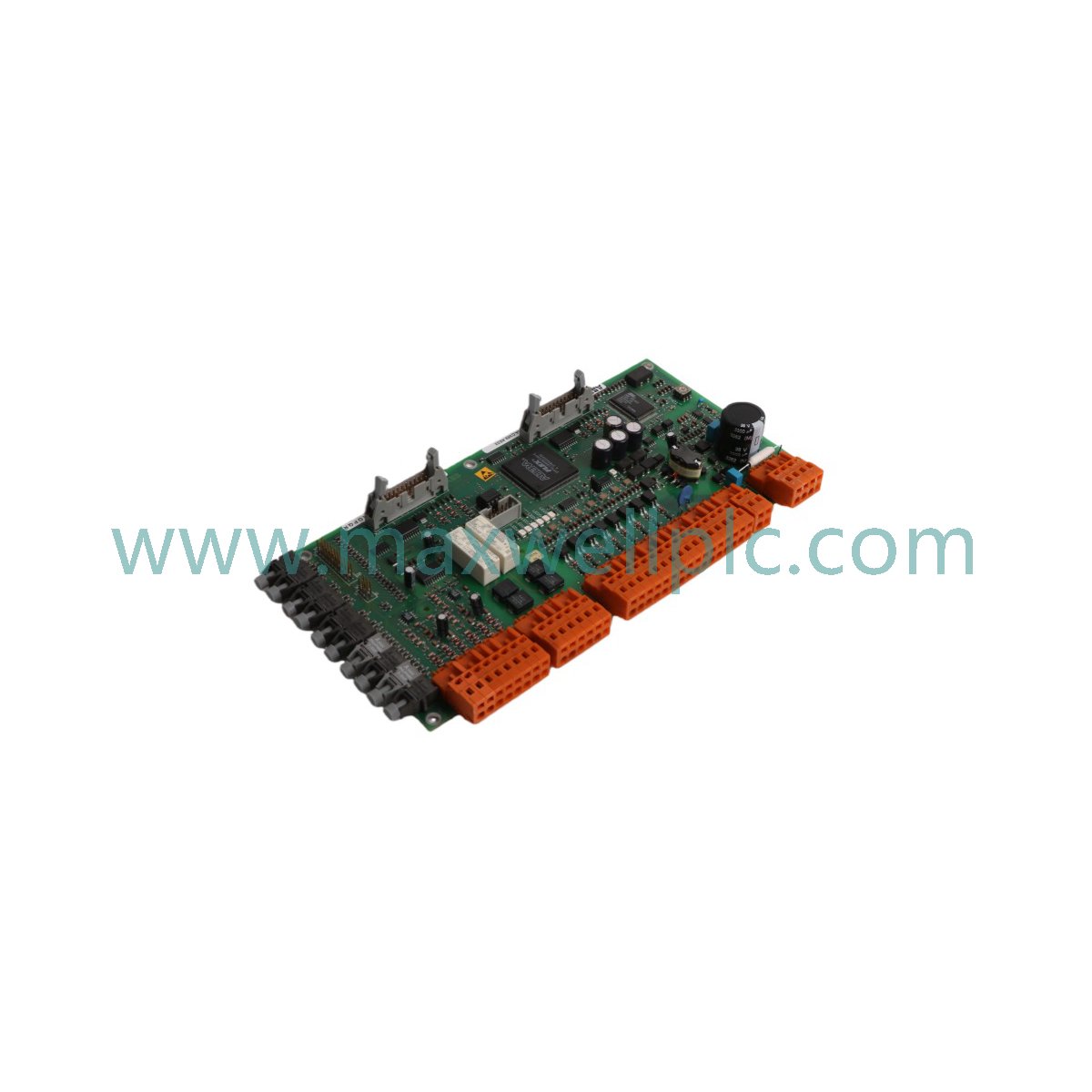

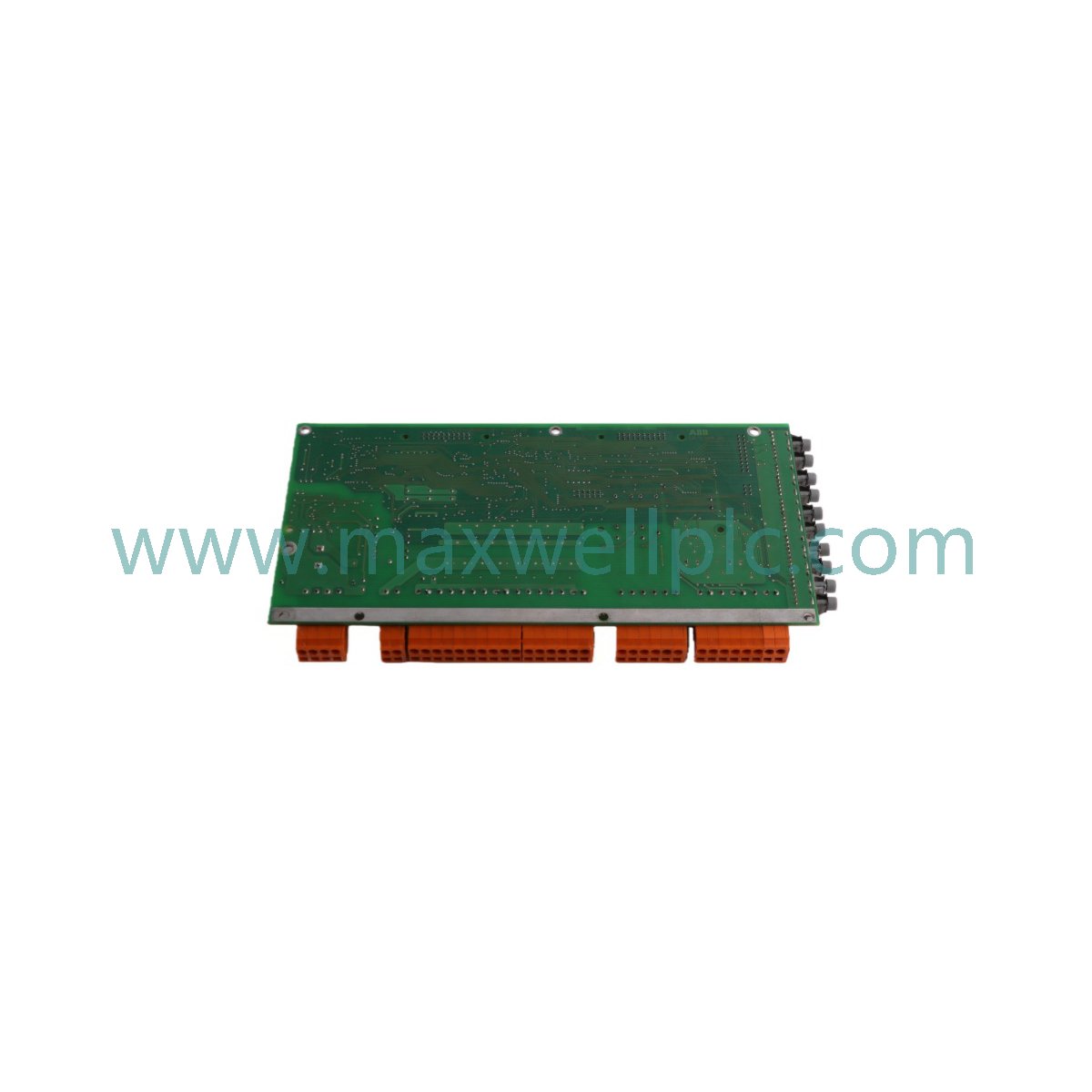

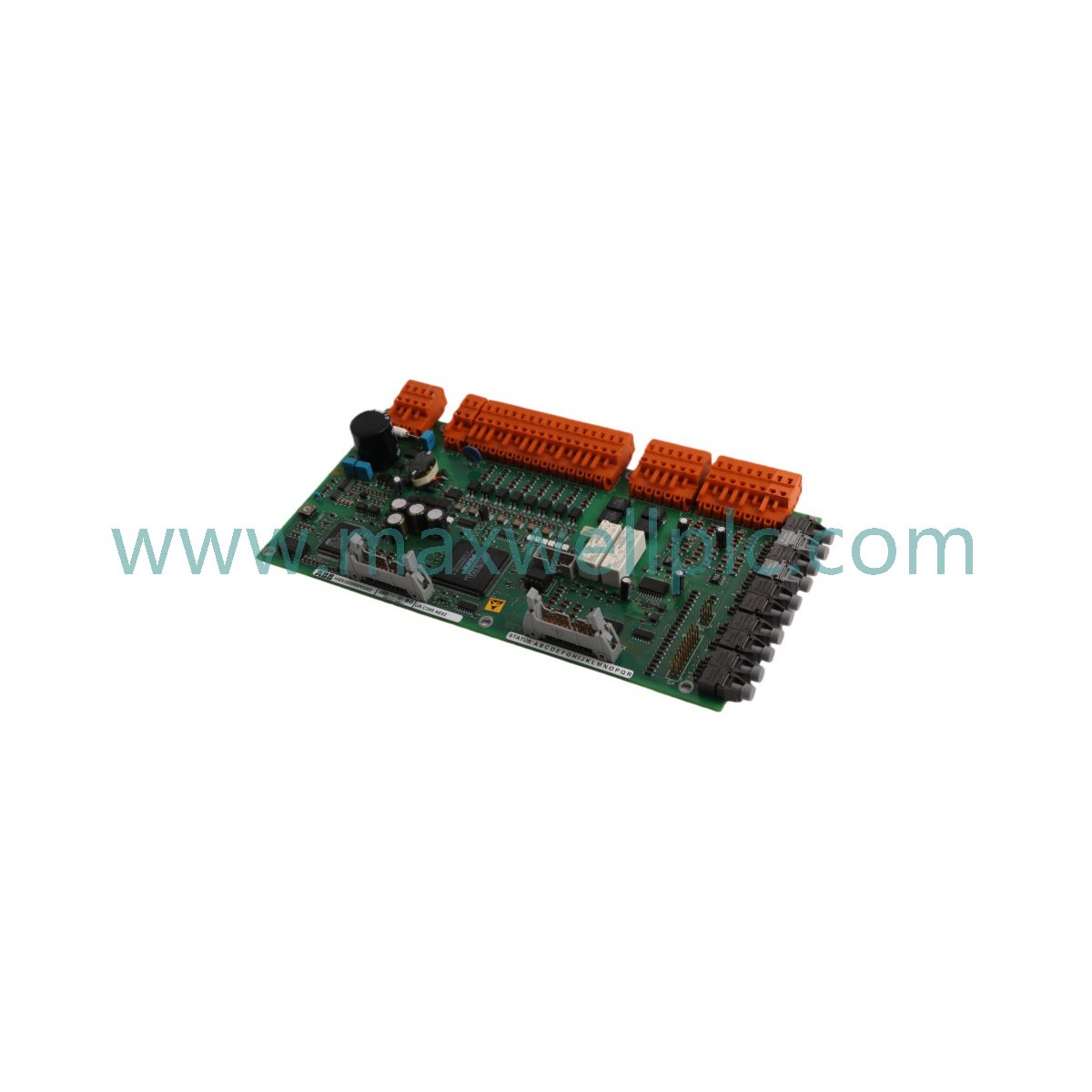

تم تكوين ABB HIEE300888R0002 (لوحة بطاقة التحكم UAC389 AE02) لتكييف إشارة النبض في معماريات المحركات، ويوفر تنفيذًا كهربائيًا فيزيائيًا مباشرًا. تعمل الوحدة كواجهة مضخم نبضات، حيث تقوم بمعالجة التغذية الراجعة منخفضة المستوى من المشفرات والتاكومترات والمحللات إلى سلاسل نبضات رقمية للتحكم في الحركة بالحلقة المغلقة.

تفكيك اللاحقة

• النموذج الكامل: HIEE300888R0002

• تعيين الكتالوج: UAC389 AE02

• نوع الجهاز: لوحة بطاقة التحكم

مواصفات الأجهزة

التحكم الصناعي وتكامل المحرك

تم تحسين البطاقة لسرعة اتصال ناقل ABB drive backplane، مما يضمن التزامن عالي السرعة بين أجهزة التغذية الراجعة ووحدات التحكم في المحركات. وهي تحافظ على مسارات إشارة حتمية تدعم توافق البرامج الثابتة (firmware flash) مع برامج التحكم الحديثة في المحركات. يسمح هيكل اللوحة بكثافة إدخال/إخراج قابلة للتوسع داخل خزائن التحكم القياسية في المحركات، مما يضمن أن حلقات تغذية الحركة الراجعة تحافظ على سلامة الإشارة على الرغم من ضوضاء التبديل عالية التردد الشائعة في بيئات الإلكترونيات الكهربائية.

معلومات الطلب

• بطاقة لوحة التحكم HIEE300888R0002 واحدة.

• وثائق التركيب الفني القياسية.

• تغليف موصل مضاد للكهرباء الساكنة لحماية التخزين طويل الأجل.

إرشادات التركيب الميداني

• التأريض: قم بتثبيت البطاقة على رف التحكم في المحرك باستخدام جميع نقاط التثبيت المحددة لإنشاء مسار لتخفيف الضوضاء عالية التردد.

• الكابلات: استخدم كابلات مزدوجة مجدولة مزدوجة التدريع لإشارات المشفر والمحلل؛ قم بتأريض دروع الكابلات عند نقطة إنهاء بطاقة التحكم فقط للقضاء على حلقات التأريض.

• الإدارة الحرارية: حافظ على خلوص كافٍ حول اللوحة لمنع تراكم الحرارة من المكونات الكهربائية المجاورة.

• الاتصال: تحقق من قطبية الإشارة وإعدادات مستوى الجهد في واجهة تكوين المحرك قبل تطبيق الطاقة على حلقة التغذية الراجعة.

الأسئلة الشائعة

• ما هي الوظيفة الأساسية لهذه لوحة التحكم؟

  إنها تقوم بتكييف وتضخيم إشارات التغذية الراجعة منخفضة المستوى من مستشعرات السرعة والموضع لاستخدامها بواسطة وحدة التحكم في المحرك.

• هل يتم دعم جميع أنواع أجهزة التغذية الراجعة؟

  الوحدة متوافقة مع أجهزة التاكومتر القياسية والمشفرات الدوارة وأجهزة المحللات الموجودة عادةً في تطبيقات المحركات الصناعية.

• هل الوحدة قابلة للتكوين في الميدان؟

  يتم التكوين من خلال بيئة برنامج ABB drive؛ تأكد من أن إصدار البرامج الثابتة (firmware) يتطابق مع وحدة التحكم المضيفة.

• ما هو إجراء التنظيف الموصى به للبطاقة؟

  استخدم هواء مضغوط نظيف وجاف لإزالة تراكم الجزيئات؛ تجنب المذيبات أو الرطوبة التي يمكن أن تلحق الضرر بمسارات اللوحة.

• هل توفر اللوحة عزلًا جلفانيًا؟

  تم تصميم الدوائر الداخلية لعزل مسار إشارة التغذية الراجعة عن جزء الطاقة للمحرك، على الرغم من أنه يجب استشارة وثائق التصنيف المحددة.

• هل يمكن استخدام هذه الوحدة في حلقات التحكم في الحركة؟

  نعم، لقد تم تصميمها خصيصًا لتوفير سلاسل النبضات النظيفة المطلوبة لتتبع السرعة والموضع بالحلقة المغلقة عالية الدقة.

• ما هي حالة هذا النموذج؟

  تم تصنيف HIEE300888R0002 حاليًا على أنها نشطة لأغراض الدعم والتكامل.

• كيف يتم تركيب الوحدة؟

  تم تصميم اللوحة للتركيب داخل خزانة التحكم في محركات ABB، وعادة ما تكون مثبتة في فتحة مخصصة على رف التحكم.
