نظرة عامة على المنتج

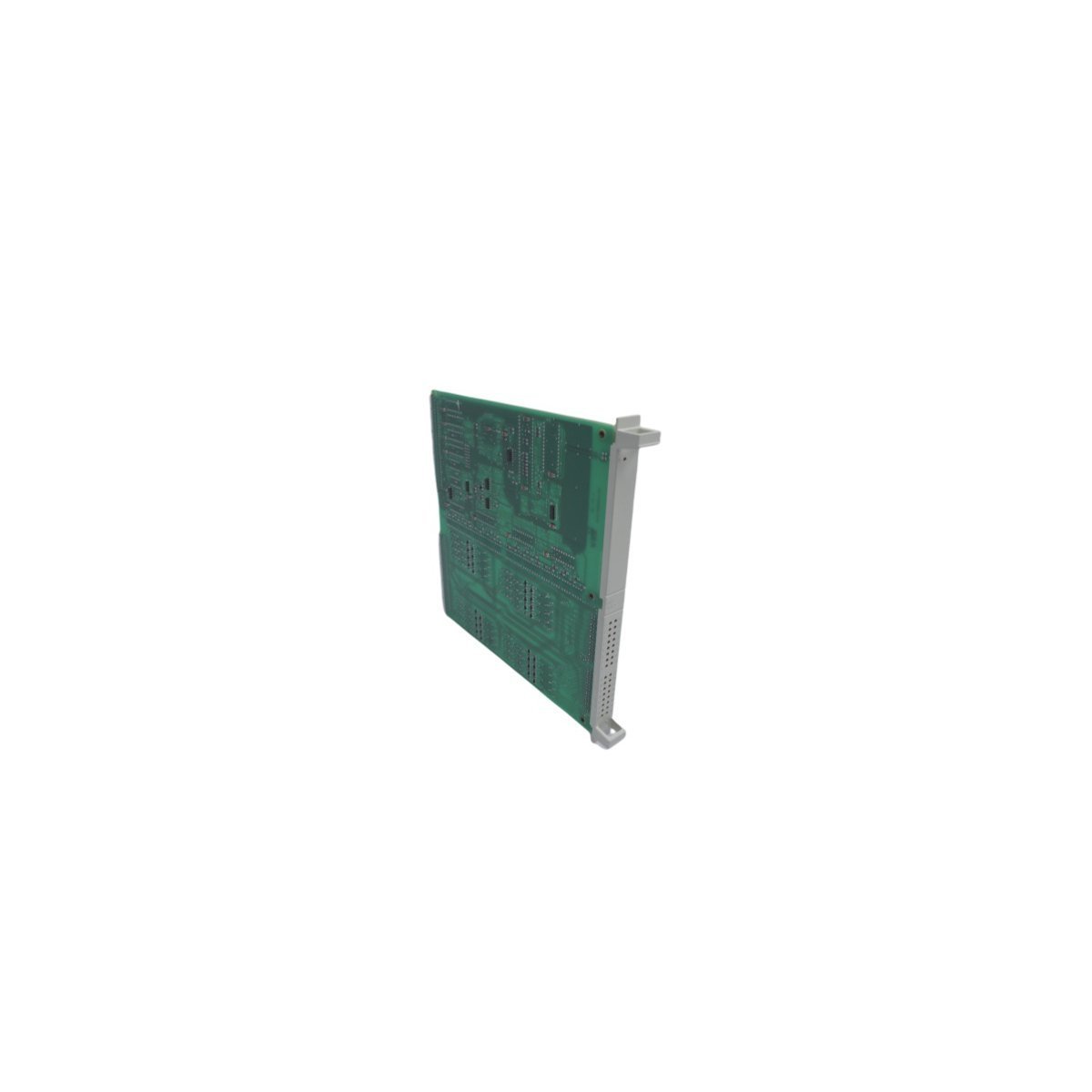

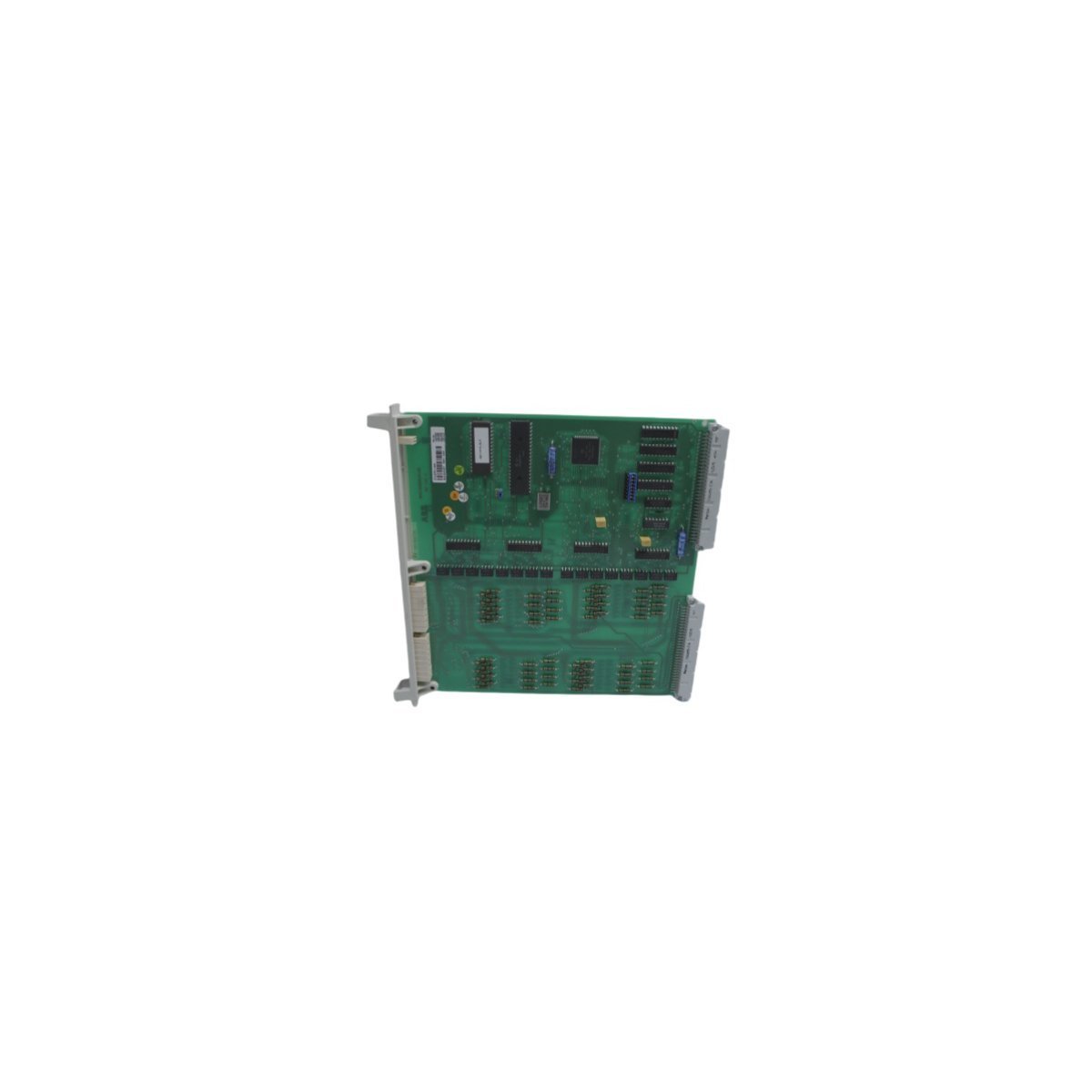

وحدة ABB DSDI120A، المدرجة تحت الرقم المرجعي للطلب 57160001-ACA، هي وحدة معالجة إشارات رقمية عالية الكثافة تنتمي إلى عائلة S100 I/O. تم تصميم هذه الوحدة لتعمل كواجهة أساسية لإشارات المجال الثنائية ضمن نظام تحكم موزع (DCS)، حيث تقوم بتحويل مدخلات 24 فولت تيار مستمر من أجهزة الاستشعار والمفاتيح الصناعية إلى بيانات منطقية لوحدة التحكم. تم تصميم DSDI120A لتحقيق الموثوقية في البيئات ذات الدورة العالية، ويوفر عزلًا كهربائيًا قويًا لحماية اللوحة الخلفية للنظام من التحولات العابرة من جانب المجال. إن ملفه الرفيع وهندسته السويدية يجعله خيارًا مثاليًا لتوسيع قدرات المراقبة لمنشآت MasterPiece أو Advant Controller الحالية دون الحاجة إلى إعادة تنظيم كبيرة للخزانة.

التكوين الفني ومواصفات الأجهزة

• معرف الطراز DSDI120A

• رمز الطلب 57160001-ACA

• سلسلة I/O نظام S100 I/O

• جهد الإدخال اسمية 24 فولت تيار مستمر

• كتلة الوحدة 0.46 كجم

• الأبعاد المادية 0.6 × 24.1 × 25.4 سم

• التحمل الحراري مصنفة لنطاق تشغيل من -25 درجة مئوية إلى +60 درجة مئوية

• توافق الاتصال متكامل مع بروتوكولات MODBUS و MasterBus

• عزل الإشارة عزل جالڤاني بين مدخلات المجال ومنطق النظام

• بلد المنشأ السويد

الاستخدامات الصناعية الأساسية

تستخدم الوحدة DSDI120A 57160001-ACA في قطاعات متنوعة للحفاظ على سلامة العملية:

• التصنيع المنفصل التقاط إشارات الزناد عالية السرعة من مفاتيح الحد، وأجهزة استشعار القرب، ووصلات الأمان في خطوط التجميع الآلية.

• أتمتة العمليات مراقبة حالة الصمامات، وموصلات المحركات، ومفاتيح المستوى في المصانع الكيميائية والصيدلانية.

• إدارة الطاقة دمج إشارات الحالة المساعدة من قواطع الدائرة ومفاتيح التحويل في أنظمة إدارة الطاقة المركزية.

• مراقبة البيئات القاسية توفير الحصول على بيانات موثوقة في خزائن المرافق الخارجية أو المناطق الصناعية غير المكيفة بفضل تصنيف درجة الحرارة الممتد.

الأسئلة الشائعة

س: ما هي فائدة بنية S100 I/O للوحدة DSDI120A؟

ج: تشتهر بنية S100 بكثافتها العالية للقنوات وتصميمها فائق النحافة، مما يسمح للوحدة DSDI120A باحتلال مساحة صغيرة جدًا على الرف مع توفير عدد كبير من نقاط الإدخال.

س: هل يمكن لهذه الوحدة أن تعمل في بيئات ذات تقلبات كبيرة في درجات الحرارة؟

ج: نعم، تم تصميم الوحدة 57160001-ACA للحفاظ على دقة الإشارة واستقرار الأجهزة عبر نطاق واسع من -25 درجة مئوية إلى +60 درجة مئوية، مما يجعلها مناسبة لمختلف المناخات.

س: هل الوحدة DSDI120A متوافقة مع أنظمة ABB Advant القديمة؟

ج: هذه الوحدة هي مكون أساسي من مجموعة S100 I/O، والتي تتوافق بشكل طبيعي مع مختلف منصات Advant Controller و MasterPiece DCS.

س: كيف تتعامل الوحدة مع التداخل الكهربائي من جانب المجال؟

ج: تتميز لوحة الدائرة بعزل جالڤاني مدمج، والذي يمنع الضوضاء الكهربائية والارتفاعات المفاجئة في التيار الناتجة عن أجهزة استشعار المجال من الوصول إلى ناقل DCS الداخلي الحساس.

س: هل تتضمن هذه الوحدة الأجهزة اللازمة للتركيب؟

ج: الوحدة DSDI120A هي لوحة دائرة قابلة للتوصيل مصممة للإدخال في رف فرعي S100 I/O قياسي؛ تأكد من أن الرف الخاص بك يحتوي على تكوين الفتحة المناسب لمدخلات رقمية 24 فولت.
